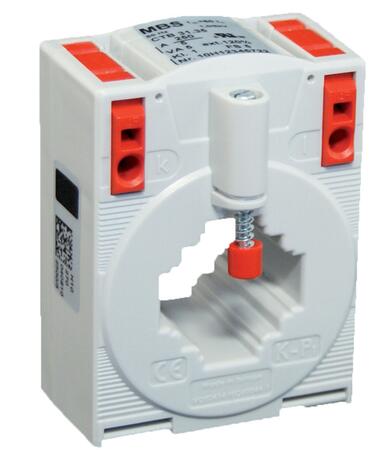

CTB 31.35 - Merací transformátor prúdu násuvný

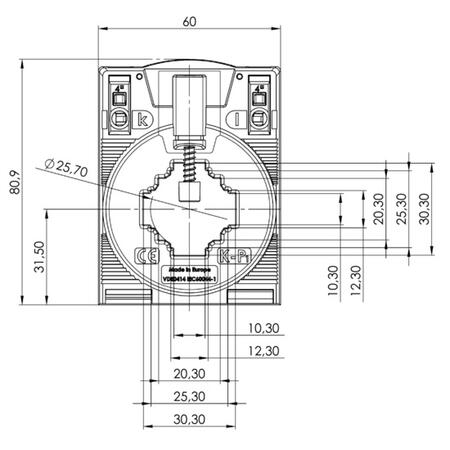

Primárny vodič Ø: max 25,7 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 25 x 12 mm
Primárny pás 3: 20 x 20 mm
Šírka: 60 mm
Výška: 80,9 mm

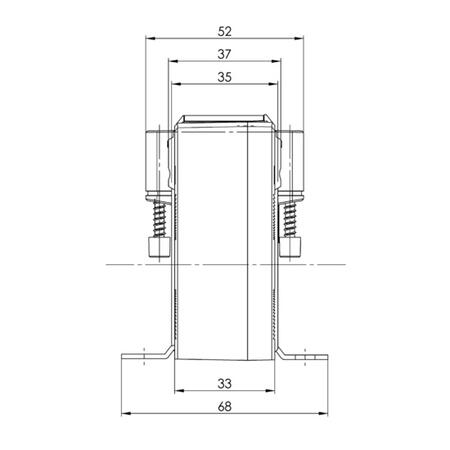

Hĺbka: 52 mm

Varianty k produktu CTB 31.35 - Merací transformátor prúdu násuvný (144)

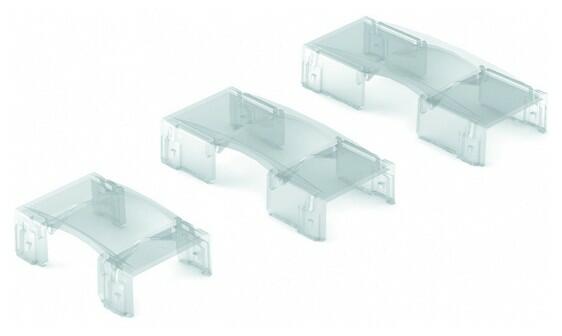

Voliteľné príslušenstvo k CTB 31.35 - Merací transformátor prúdu násuvný

Zjistit více
Popis produktu
Násuvný merací transformátor s certifikáciou UL pre primárne menovité prúdy od 50 do 750 A, sekundárny prúd 1 alebo 5 A, menovité výkony 1,25 až 10 VA, k dodaniu v triedach presnosti 0,5, 1 a 3.

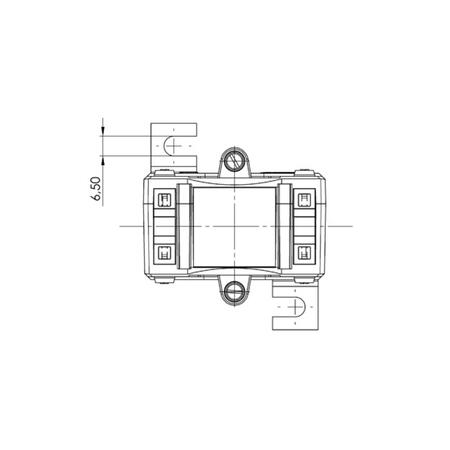

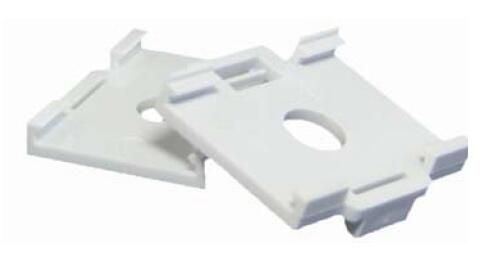

Montáž transformátoru sa robí buď pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky, alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.Merací transformátor rady CTB umožňuje pripojenie sekundárnych vodičov pomocou bezšroubových svoriek technologie "Cage Clamp®". Jedná sa o inovatívne, bezúdržbové a čas šetriace pripojenie pevných aj lankových vodičov do 4mm2, ktoré je naviac možné pripojit k transformátoru zvrchu alebo zpredu.

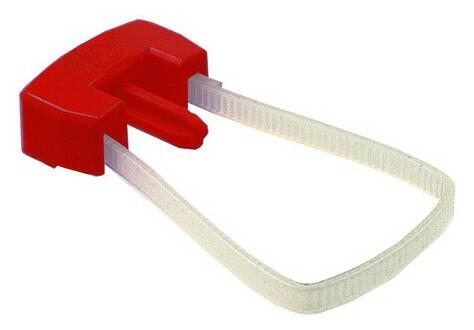

K uchyteniu primárneho vodiča alebo pásu je k dispozícií rýchloupínacia príchytka - viz. Príslušenstvo.
Všeobecné vlastnosti
- Men. trvalý tepelný prúd Icth: 1,2 x IN
- Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
- Nadprúdové číslo: FS5
- Men. dynamický prúd Idyn: 2,5 x Ith
- Max. prevádzkové napätie Um: 1,2 kV
- Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
- Menovitý kmitočet: 50/60 Hz
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Rozsah pracovných teplot: -5°C až +50°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické parametre
Parametry
Primárny vodič Ø (max) | 25,7 mm |
---|---|
Primárny pas | 30x10 mm 25x12 mm 20x20 mm |
Šírka | 60 mm |
Parametre variant k CTB 31.35 - Merací transformátor prúdu násuvný
