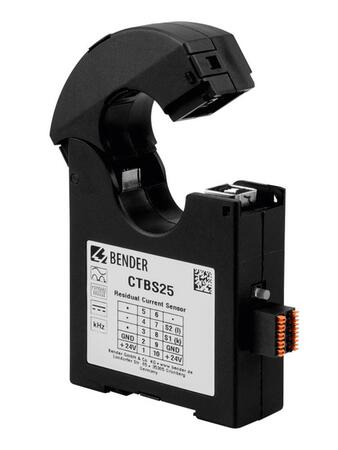

CTBS25 - transformátor s rozoberateľným jadrom

Meracie prúdové transformátory CTBS25 s vnútorným priemerom 25 mm a s rozoberateľným jadrom

Citlivé meracie prúdové transformátory CTBS25 na meranie AC a DC reziduálnych prúdov s rozoberateľným jadrom v spojení s prístrojmi RCMS, RCMA a EDS.
Cena 614 EUR
755,22 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu CTBS25 - transformátor s rozoberateľným jadrom (1)

CTBS25 Transformátor prúdu s rozoberateľným jadrom
Transformátor prúdu s rozoberateľným jadrom
CTBS25
Měřicí transformátor, použití s RCMS460/490 a EDS440
Proudy AC/DC, typ B
Rozebíratelné jádro, průměr 25 mm
Us = 24 V DC
OBJ: B98120060
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
614 EUR/ks
755,22 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Popis prístroja

Merací prúdový transformátor CTBS25 slúži na meranie AC aj DC prúdov (prúdy typu B) vrátane detekcie reziduáleho prúdu s vyhladenou DC zložkou. Prístroj prevádza unikajúce a poruchové prúdy na signál, ktorý je možné ďalej vyhodnotiť v prístrojoch radu RCMS460/490 alebo EDS440. Meracie prúdové transformátory CTBS25 je možné použiť v sieťach DC, AC a 3(N)AC.

Vlastnosti

  • Merací prúdový transformátor s rozoberateľným jadrom umožňuje jednoduchú inštaláciu bez potreby demontáže primárnych vodičov
  • Vhodný na meranie AC aj DC prúdov (prúdy typu B)
  • Použitie s monitormi reziduálnych prúdov radu RCMS460/490 a RCMA420/423
  • Použitie s vyhodnocovaciou jednotkou EDS440 v systéme na lokalizáciu porúch izolácie
  • Napájacie napätie DC 24 V
  • Vnútorný priemer prístroja 25 mm
  • Merací rozsah 10...500 mA
  • Menovitý prúd In = 100 A

Normy

Meracie prúdové transformátory CTBS25 spĺňajú nasledujúce normy:

  • IEC 62020:2003-11 v spojení so systémami/ prístrojmi na monitorovanie reziduálnych prúdov RCMS460/490 alebo RCMA420/423
  • IEC 61557-9 v spojení s vyhodnocovacou jednotkou systému na lokalizáciu porúch izolácie EDS440.
