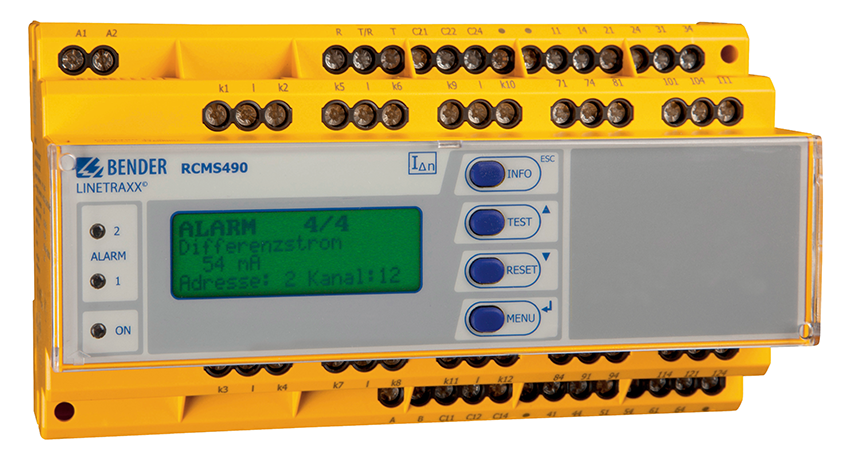

RCMS490 D - Monitor reziduálnych prúdov AC, A, B
Výberom vhodného meracieho transformátoru prúdu možno na ktoromkoľvek kanály vykonávať citlivé merania AC, pulzných DC, DC prúdov
Spolu s meracími transformátormi prúdu je schopný detekovať a vyhodnocovať poruchy reziduálnych i prevádzkových prúdov v uzemnených napájacích sústavách. Využíva až 12 meracích kanálov. Samostatné ALARM relé na každý kontakt.
Varianty k produktu RCMS490 D - Monitor reziduálnych prúdov AC, A, B (5)
Us: AC 16...72V, 50/60 Hz / DC 16...94V
Idn: 10mA - 10A (Typ B); 6mA - 20A (Typ A)
až 12 měřicích transformátorů, 2 x relé
samostatné alarmové relé pro každý měřicí vstup
Us: AC 70...276V, 50/60 Hz / DC 70...276V
Idn: 10mA - 10A (Typ B); 6mA - 20A (Typ A)
až 12 měřicích transformátorů, 2 x relé
samostané alarmové relé pro každý měřicí vstup
Us: AC 16...72V, 50/60 Hz / DC 16...94V
Idn: 10mA - 10A (Typ B); 6mA - 20A (Typ A)
až 12 měřicích transformátorů z toho 4 s rozsahem 100mA...125A, 2 x relé
samostatné alarmové relé pro každý měřicí vstup
Us: AC 70...276V, 50/60 Hz / DC 70...276V
Idn: 10mA - 10A (Typ B); 6mA - 20A (Typ A)
až 12 měřicích transformátorů z toho 4 s rozsahem 100mA...125A, 2 x relé
samostané alarmové relé pro každý měřicí vstup
Us: AC 70...276V, 50/60 Hz / DC 70...276V
Idn: 10mA - 10A (Typ B); 6mA - 20A (Typ A)
až 12 měřicích transformátorů, 2 x relé
samostané alarmové relé pro každý měřicí vstup
provedení "W"
Voliteľné príslušenstvo k RCMS490 D - Monitor reziduálnych prúdov AC, A, B
Délka 1 m
Délka 2,5 m
Délka 5 m
Délka 10 m
pro připojení k zařízením řady RCMS410/460/490
průměr 20 mm
Us = 24 V DC
Zjistit více
pro připojení k zařízením řady RCMS410/460/490
průměr 20 mm
Us = 24 V DC
Zjistit více
pro připojení k zařízením řady RCMS410/460/490
průměr 35 mm
Us = 24 V DC
Zjistit více
pro připojení k zařízením řady RCMS410/460/490
průměr 35 mm
Us = 24 V DC
Zjistit více
Popis produktu
- Meranie skutočnej efektívnej hodnoty prúdu TRMS (AC+DC)
- 12 meracích kanálov v jednom prístroji
- Do jedného systému možno združiť až 90 prístrojov RCMS (1080 meracích kanálov)
- Rýchle paralelné skenovanie vo všetkých kanáloch
- Hodnoty reakcie možno nastaviť v rozsahoch 10 mA...10 A (DC...2000 Hz) a 6 mA...20 A (42...2000 Hz)
- Funkcia PRESET (Prednastavenie)
- Nastaviteľné hodnoty spozdenia
- Možnosť voľby hodnoty reakcie v závislosti na frekvencii podľa charakteristiky ochrany (ochrana osôb, ochrana zariadení, protipožiarna ochrana)
- História až 300 ALARM hlásení s uvedením dátumu a času udalosti
- Funkcia Data Logger až na 300 dátových údajov na kanál
- Analýzy harmonických, DC, THD
- Dve oddelené ALARM relé, každé s jedným prepínateľným kontaktom
- Nastaviteľný režim N/O alebo N/C a pamäť porúch
- 12 x 1 ALARM relé (jedno na kanál) v režime N/O
- Interné a externé tlačitko TEST/RESET
- Podsvietený multifunkčný grafický displej
- Prenos dát pomocou zbernice RS485 s BMS protokolom
- Monitorovanie stavu pripojenia meracích transformátorov prúdu
- Možnosť ochrany nastavení prístroja pomocou hesla
Rozšírené informácie
Verzia RCMS490-D je prevedenie prístroja s podsvieteným LC displejom, na ktorom je možné zobrazovať informácie niekoľkými spôsobmi. Toto prevedenie sa používa vtedy, keď detailné informácie zo všetkých prístrojov systému, pripojených k rozvádzaču pomocou zbernice, majú byť zobrazované lokálne. Toto prevedenie je schopné priradiť parametre všetkým jednotkám RCMS460/490 pripojených po BMS zbernici a zobraziť všetky namerané informácie. V systéme môže byť použitých niekoľko prístrojov RCMS...-D. Kontakty ALARM relé sú galvanicky oddelené, čo umožňuje napr. vybaviť prúdový chránič, ak dôjde k prekročeniu hodnoty reakcie.
Popis systému RCMS
Systém RCMS sa skladá z jedného alebo niekoľko prístrojov RCMS460-D/-L alebo RCMS490-D/-L. V spolupráci s pripojenými meracími transformátormi prúdu (ďalej len MTP) sú tieto prístroje schopné detekovať a vyhodnocovať poruchy reziduálnych aj prevádzkových prúdov v uzemnených napájacích sústavách. Maximálne napätie sústavy, ktoré je možné monitorovať, závisí na menovitom izolačnom napätí použitého MTP v prípade, že sú prúdy merané na zberniciach. Ak sú prúdy merané na kábloch alebo vodičoch, závisí veľkosť monitorovaného napätia na menovitom izolačnom napätí týchto káblov alebo vodičov. Pre veľmi citlivé merania AC/DC reziduálnych prúduov je nutné použiť MTP série CTUB102-CTBC... Striedavé alebo pulzné jednosmerné prúdy (42...2000 Hz) je možné MTP série CTAC...(s kruhovým jadrom), série WR...(s obdlžníkovým jadrom) alebo série WS...(s rozoberateľným jadrom). MTP je možné použiť v akejkoľvek kombinácii na jednotlivých kanáloch jedného prístroja. Každý prístroj využíva až 12 meracích kanálov. V systéme je možné cez zbernicu RS-485 (BMC protokol) prepojiť až 90 prístrojov a monitorovať tak až 1080 obvodov sústavy pomocou meracích kanálov. Kmitočtová spúšťacia charakteristika môže byť nastavená tak, aby čo najpresnejšie splňovala požiadavky špeciálnych aplikácií (ochrana osôb, ochrana zariadení v systémoch alebo protipožiarná ochrana). Z meraných veličín je možné urobiť aj harmonickú analýzu.
Aplikácie
- Monitorovanie a vyhodnocovanie reziduálnych, poruchových a pracovných prúdov záťaže alebo systému v kmitočtovom rozsahu DC...2000 Hz (MTP CTUB102-CTBC..., CTBS25), alebo 42...2000 Hz (MTP CTAC..., WR..., WS..., WF...)
- Monitorovanie prúdu v lokalitách so zvýšeným požiarnym nebezpečím
- Monitorovanie rozptylových prúdov v TN-S sústavách a naviac pripojenie N-PE vodičov
- Monitorovanie preťaženia N-vodičov v dôsledku prítomnosti vyšších harmonických
- Monitorovanie prúdu v PE vodičoch
- Monitorovanie stacionárnych elektrických systémov a zariadení
- Protipožiarna ochrana a ochrana osôb vďaka rýchlemu vyhodnoteniu kritickej situácie s následným odpojením sústavy s najkratším možným časovým oneskorením.
Funkcia
Prúdy sú merané ako TRMS hodnoty v kmitočtovom pásme 0(42)...2000 Hz. Všetky kanály sú skenované súčasne, takže maximálna doba skenovania ≤ 180 ms (ak je IΔn prekročený 1×) a ≤ 30 ms (ak je IΔn prekročený 5×). Aktuálne namerané hodnoty zo všetkých kanálov sú zobrazované na LC displeji ako bargraf. Ak je jedna z nastavených hodnôt reakcie prekročená, je aktivované oneskorenie reakcie. Akonáhle toto oneskorenie ubehne ALARM relé K1/K2 zopne a ALARM LED AL1/AL2 sa rozsvieti. Dve nezávislé nastaviteľné hodnoty reakcie ALARM relé dovoľujú odlíšiť medzi hodnotou Pred-ALARM a ALARM. Kanál so zisteným poruchovým stavom a odpovedajúca nameraná hodnota je zobrazená na displeji. Akonáhle hodnota prúdu klesne pod odpínaciu úroveň relé (tj. hodnotu reakcie + hysterézie), je aktivované oneskorenie uvoľnenia. Po skončení tohto oneskorenia prepnú ALARM relé späť do východzieho stavu. V prípade, že je aktivovaná pamäť poruchových stavov, zostane ALARM relé v stave ALARM a LED zostanú svietiť, dokým nie je tento stav zmenený tlačítkom RESET alebo po zbernici BMS vyslaný signál RESET. Overenie funkcie zariadenia je možné pomocou tlačítka TEST. Vyššie uvedené parametre zariadenia môžu byť nastavené buď pomocou ovládacích tlačidiel na čelnom paneli jedného z pripojených prístrojov (verzia - D), alebo pomocou pripojených prevodníkov či dotykových displejových panelov (viac informácií nájdete v sekcii "Prístroje na komunikáciu"). Funkcia prednastavenia môže byť využitá pre nastavenie všetkých kanálov súčasne ako špecifický reziduálny prúd plus vybraný faktor konkrétneho zariadenia.
História ALARMOV
Prístroje RCMS490-D využívajú vnútornú pamäť pre ukladanie informácií o stavoch ALARM. Do pamäte je možné uložiť až 300 záznamov obsahujúcich informácie o konkrétnej poruche (dátum, čas, kanál, kód udalosti, nameraná hodnota). Tieto dáta je možné kedykoľvek z pamäte vyvolať.
Harmonická analýza
Prístroje RCMS460-D umožňujú rovnako prevádzať harmonickú analýzu nameraných prúdov. Pomocou menu týchto prístrojov je možné vyhodnotiť jednosmernú zložku a THD (celkové harmonické skreslenie) nameraných hodnôt rovnako ako aj hodnoty jednotlivých harmonických (1...40 harmonickej pri kmitočte 50/60 Hz a 1...5 harmonickej pri kmitočte 400 Hz). Všetky tieto hodnoty je možné numericky alebo graficky zobraziť na displeji.
Technické parametre
Parametry
Signalizácia | LCD |
---|---|
Výstupné relé | 12 |
Distribučná sieť TN/TT | Ano |
Distribučná sieť IT | Ne |
Charakteristika reziduálneho prúdu AC, A | Ano |
Charakteristika reziduálneho prúdu AC, A, B | Ano |
Frekvenčný rozsah | 0 Hz … 2 kHz |
Počet meracích kanálov | 12 (na zariadení), 1080 (v sieti) |
Prahové hodnoty lΔn1 | 10 % … 100 % |
Oneskorenie reakcie ton | 0 … 99 s |
Oneskorenie pri spustení t | 0 … 99 s |
Oneskorenie uvoľnenia toff | 0 … 999 s |
Pracovný režim výstupných relé | N/C alebo N/O |
Montáž na DIN lištu | ANO |
Montáž pomocou skrutiek | ANO |
Rozhranie BMS | Ano |
Modbus RTU | Ne |
Rozhranie NFC | Ne |
Rozsah pracovných teplôt | -25 °C … 55 °C |
Poznámka | Prahové hodnoty lΔn1: 10...100 % lΔn2, min. 5mA. Prahové hodnoty lΔn2: 10mA...10A (Typ B), 6mA...20A (Typ A) |
Izolácia podľa IEC 60664-1 / IEC 60664-3 | |
Menovité izolačné napätie | AC 250 V |
---|---|
Menovité pulzné skúšobné napätie | 6 kV |
Ochranné oddelenie (zvýšená izolácia) | (A1,A2) - (k1,l...k12,R,TR,T,A,B), (C11,C12,C14), (C21,C22,C24), (11,14), (21,24), (31,34), (41,44), (51,54), (61,64), (71,74), (81,84), (91,94), (101,104), (11,114), (121,124) |
Ochranné oddelenie (zvýšená izolácia) | (C11,C12,C14) - (C21,C22,C24) - (11,14,21,24,31,34) - (41,44,51,54,61,64) - (71,74) - (81,84) - (91,94) - (101,104) - (111,114) - (121,124) |
Test dielektrika podľa IEC 61010-1 | 3 530 V |
Menovité izolačné napätie | AC 250 V |
Menovité pulzné skúšobné napätie | 4 kV |
Základná izolácia | (k1,l...k12,R,TR,T,A,B) - (C11,C12,C14), (C21,C22,C24) |
Základná izolácia | (11,14) - (21,24) - (31,34) - (41,44) - (51,54) - (61,64) |
Test dielektrika podľa IEC 61010-1 | 2 210 V |
Parametre napájania | |
Menovité pracovné napätie Us | viď. údaje pre objednávku |
---|---|
Kmitočtový rozsah | viď údaje pre objednávku |
Vlastná spotreba | max. ≤ 12 VA |
Merací obvod | |
Typ externého MTP | CTAC..., WR..., WS..., WF..., CTUB102-CTBC..., CTBS25 |
---|---|
Monitorovanie pripojenia MTP | On / Off (od výrobcu nastavené On) |
Záťaž | 68 Ω |
Záťaž RCMS...-D4/-L4 (iba kanály 9...12) |
1 Ω |
Menovité izolačné napätie MTP | 800 V |
Pracovné charakteristiky podľa IEC 60755 | Typ A a B |
Menovitý kmitočet | 0...2000 Hz (Typ B), 42...2000 Hz (Typ A) |
Obmedzenie kmitočtového rozsahu | Žiadne, IEC, 50/60 Hz (od výrobcu nastavené Žiadne) |
Merací rozsah RCMS...-D/-L | 0...20 A (Typ B), 0...30 A (Typ A) |
Činiteľ skreslenia | 4 (do 10 A), 2 (od 10 do 20 A) |
Merací rozsah RCMS...-D4/-L4 (iba kanály 9...12) |
100 mA...125 A |
Prahové hodnoty | |
IΔn2 ALARM | 10 mA...10 A (typ B), 6 mA...20 A (typ A) (od výrobcu nastavené prekročenie 100 mA) |
---|---|
IΔn2 ALARM pre RCMS...-D4/-L4 (iba kanály 9...12) |
100 mA...125 A (od výrobcu nastavené prekročenie 16 A) |
IΔn1 PredALARM | 10...100 % IΔn2 min 5 mA (od výrobcu nastavené 50 %) |
Digitálny vstup | 1 pro < 100 Ω, 0 pro > 250 Ω (od výrobcu nastavené 1) |
Neistota merania | 0...-20 % |
Neistota merania RCMS...-D4/-L4 (pouze kanály 9...12) |
+10...-20 % |
Hysterézia | 2...40 % (od výrobcu nastavené 20 %) |
Koeficient pre iné MTP | 1...10; × 1...250 (od výrobcu nastavené × 1) |
Max. počet meracích kanálov | 12 / 1080 (v prístroji / v systéme) |
Špecifické časy | |
Oneskorenie spúšťania t / prístroj | 0...99 s (od výrobcu nastavené 0 ms) |
---|---|
Oneskorenie reakcie ton / kanál | 0...999 s (od výrobcu nastavené 200 ms) |
Oneskorenie uvoľnenia toff / kanál | 0...999 s (od výrobcu nastavené 200 ms) |
Doba reakcie tae pri IΔn = 1× IΔn1/2 | ≤ 180 ms |
Doba reakcie tae pri IΔn = 5× IΔn1/2 | ≤ 30 ms |
Doba vybavenia | tan = tae + ton1/2 |
Doba reakcie I/O vstupu | < 3,5s |
Doba skenovania všetkých kanálov | ≤ 180 ms |
Doba obnovenia tb | 500...600 ms |
Zobrazenie, pamäť | |
Rozsah zobrazenia | 0...20 A (Typ B) 0...30 A (Typ A) 0...125 A (Typ A, RCMS...-D4/-L4, kanály 9...12) |
---|---|
Neistota | ±10 % |
LED indikácia | ON / ALARM |
LC displej | podsvietený grafický displej |
Pamäť hlásenia ALARM | 300 údajov |
Data logger | 300 údajov / kanál |
Heslo | Off / 0...999 (od výrobcu nastavené Off) |
Jazyk | D, GB, F (od výrobcu nastavené GB) |
Pamäť chýb, ALARM relé | On / Off (od výrobcu nastavené Off) |
Vstupy / výstupy | |
Dĺžka káblov pre externé tlačítko | 0...10 m |
---|---|
TEST / RESET | interné / externé |
Komunikačné rozhranie | |
Rozhranie / Protokol | RS 485 / BMS |
---|---|
Prenosová rýchlosť | 9,6 kBit/s |
Dĺžka káblu | 0...1200 m |
Odporúčaný kábel | J-Y(St)Y min. 2×2×0,8 (tienený, tienenie na jednej strane pripojené k PE) |
Zakončovací odpor (pripojiteľný cez DIP prepínač) |
120 Ω (0,25 W) |
Adresa zariadenia (BMS zbernice) | 1...90, (od výrobcu nastavené 2) |
Dĺžky káblov pre MTP série CTAC..., WS..., WR..., WF... | |
Jednotlivé vodiče ≥ 0,75 mm2 | 0...1 m |
---|---|
Jednotlivé splietané vodiče ≥ 0,75 mm2 | 0...10 m |
Tienené vodiče ≥ 0,5 mm2 | 0...40 m |
Odporúčaný kábel | J-Y(St)Y min. 2×2×0,8 (tienený, tienenie na jednej strane pripojené ku svorke "l" ) |
Dĺžky káblov pre MTP série CTUB102-CTBC..., CTBS25 | |
Jednotlivé vodiče ≥ 0,75 mm2 | 0...10 m |
---|---|
Pripojenie | konektory, odporúčané WXS |
Spínacie obvody | |
Spínacie prvky | 2 relé s 1 prepínacím kontaktom |
---|---|
Princíp | N/C nebo N/O (od výrobcu nastavené N/O) |
Spínacie prvky | 12 relé s 1 spínacím kontaktom N/O |
Dovolený počet zopnutí | 10000 cyklov |
Minimálna záťaž kontaktu | 1 mA pri AC / DC ≥10 V |
Všeobecné dáta | |
EMC | podľa IEC 62020 |
---|---|
Pracovná teplota okolia | -25...55 °C |
Pracovný režim | trvalá prevádzka |
Montáž | v akejkoľvek pozícii |
Stupeň krytia, vnútorné súčasti | IP 30 |
Stupeň krytia, svorky | IP 20 |
Materiál púzdra | polykarbonát |
Samozhášateľnosť | UL94V-0 |
Rýchla montáž na DIN lištu | podľa IEC 60715 |
Uchytenie pomocou skrutiek | 2 × M4 |
Hmotnosť | cca. 510 g |
Púzdro | XM490 |
