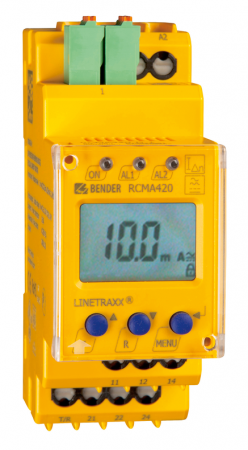

RCMA420 - Monitor reziduálnych prúdov
Monitor striedavých a jednosmerných reziduálnych prúdov typu B podľa IEC62020 a IEC60755
Vysoko citlivý monitor reziduálnych prúdov na monitorovanie uzemnených TN a TT sietí, v ktorých sa vyskytujú prípadne môžu vyskytovať jednosmerné reziduálne prúdy. Hodnota reakcie 10...500 mA.
Dopyt na produktPorovnať
Varianty k produktu RCMA420 - Monitor reziduálnych prúdov (8)
In1: 50...100% z In2
In2: 10mA...500mA, DC...2kHz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
In1: 50...100% z In2
In2: 10mA...500mA, DC...2kHz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
In1: 50...100% z In2
In2: 10mA...500mA, DC...2kHz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
verze B7... s pružinovými svorkami
In1: 50...100% z In2
In2: 10mA...500mA, DC...2kHz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
verze B7... s pružinovými svorkami

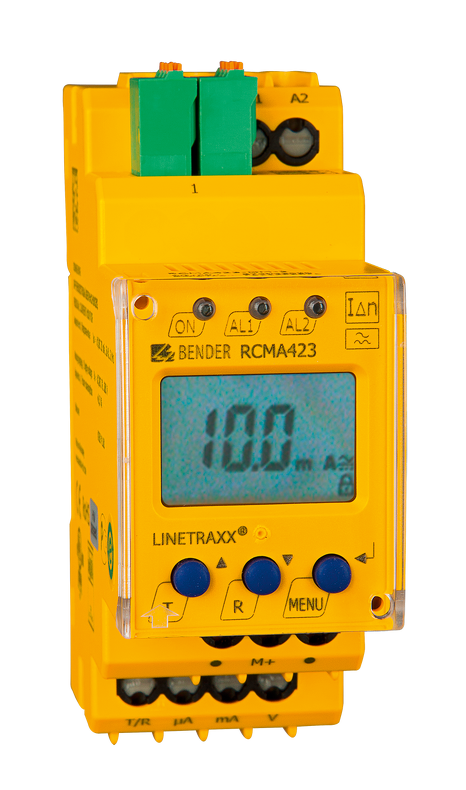

In1: 50...100% z In2
In2: 10mA...500mA, DC...2kHz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
In1: 50...100% z In2
In2: 10mA...500mA, DC...2kHz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
In1: 50...100% z In2
In2: 10mA...500mA, DC...2kHz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
verze B7... s pružinovými svorkami
In1: 50...100% z In2
In2: 10mA...500mA, DC...2kHz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
verze B7... s pružinovými svorkami

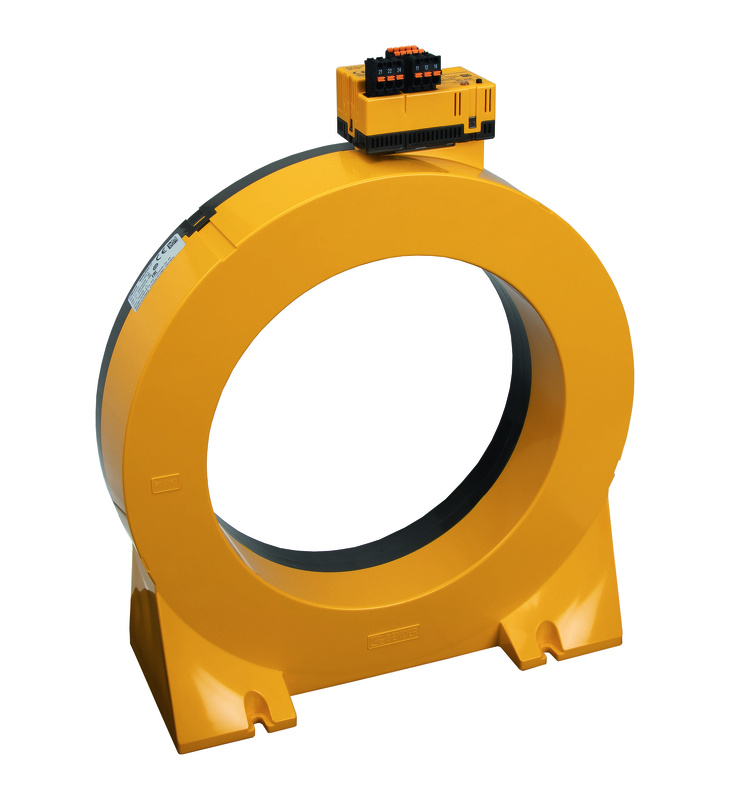

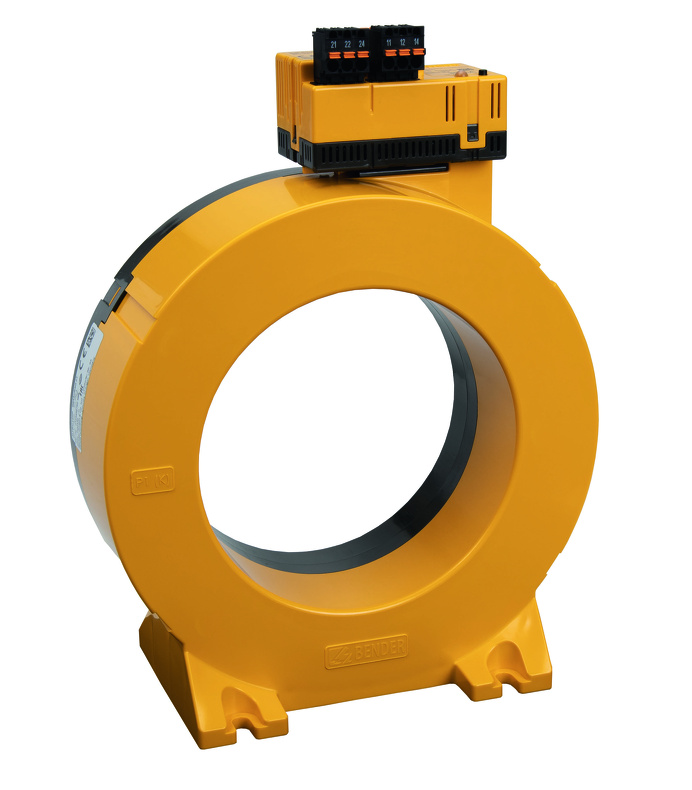

Voliteľné príslušenstvo k RCMA420 - Monitor reziduálnych prúdov

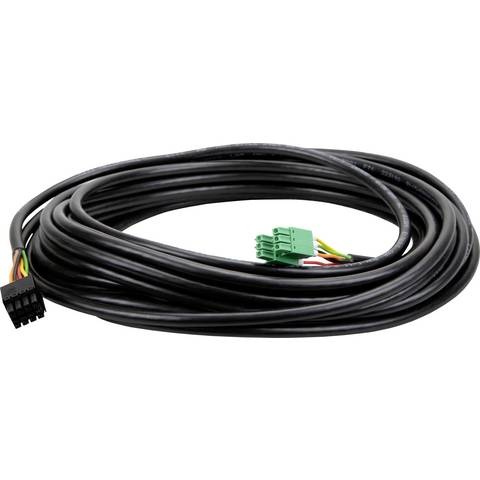

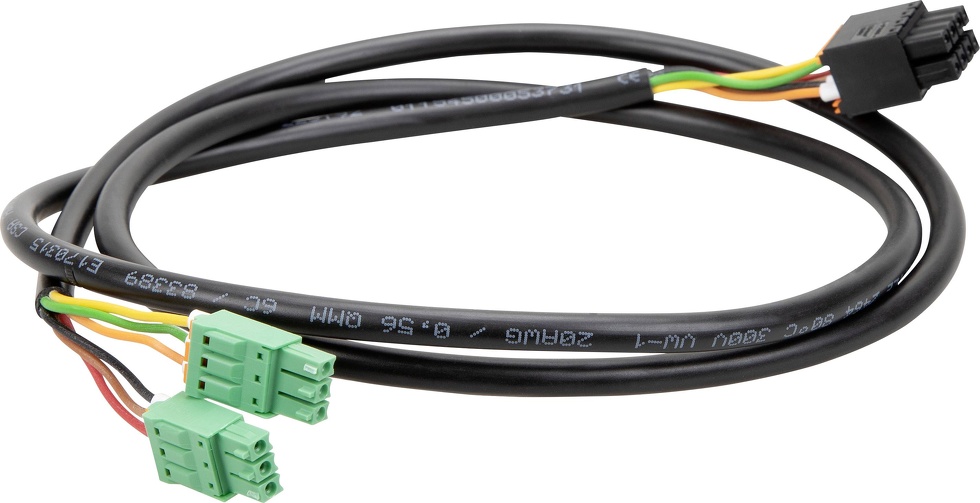

Délka 1 m
Délka 2,5 m
Délka 5 m
Délka 10 m

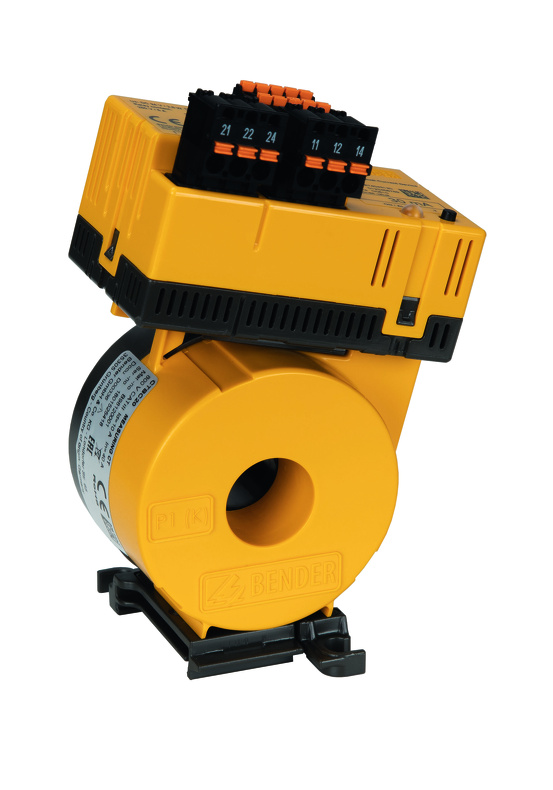

pro připojení k zařízením řady RCMA420/423
průměr 20 mm
Us = +/-12 V DC
Zjistit více

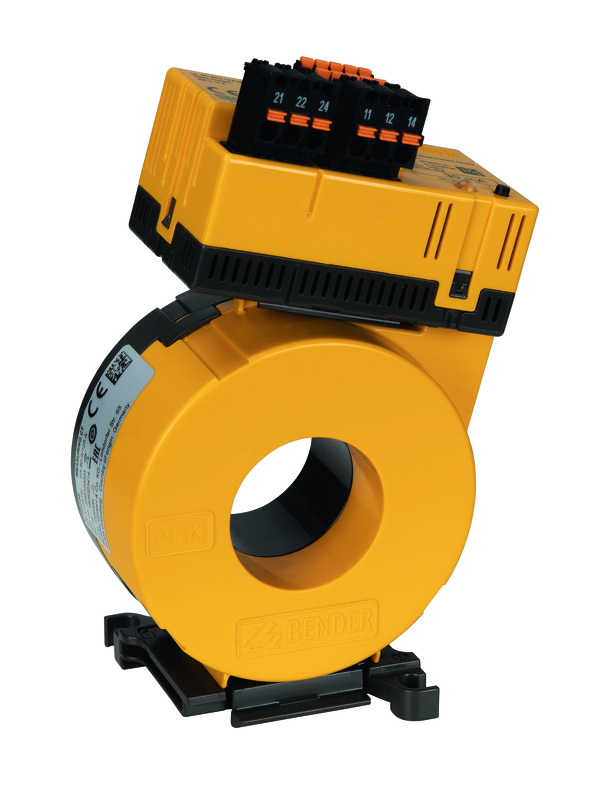

pro připojení k zařízením řady RCMA420/423
průměr 20 mm
Us = +/-12 V DC
Zjistit více

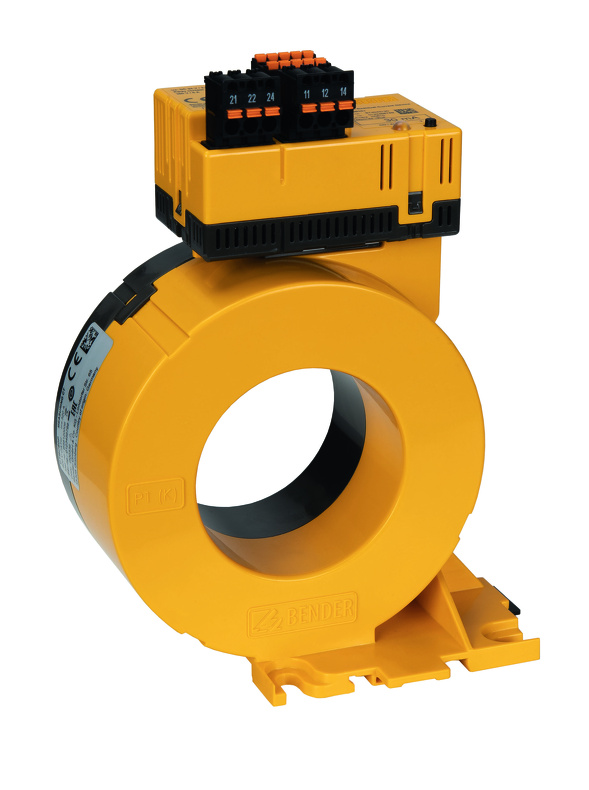

pro připojení k zařízením řady RCMA420/423¨
průměr 35 mm
Us = +/-12 V DC
Zjistit více
Popis produktu
- Meranie skutočnej efektívnej hodnoty prúdu TRMS (AC+DC)
- Dve samostatne nastaviteľné hodnoty reakcie v rozsahu 10...500 mA
- Frekvenčný rozsah 0...2000 Hz
- Nastaviteľné hodnoty: spozdenie pri spustení, spozdenie reakcie a spozdenie uvoľnenia
- Digitálna indikácia meranej hodnoty na LC displeji
- Monitorovanie stavu pripojenia meracích transformátorov prúdu
- LED indikácia POWER ON a ALARM (AL1/AL2)
- Interné a externé tlačítko TEST/RESET
- Dve oddelené ALARM relé, každé s jedným prepínacím kontaktom
- Nastaviteľný režim N/O alebo N/C a pamäť porúch
- Trvalé automonitorovanie funkčnosti prístroja
- Multifunkčný LC displej
- Možnosť ochrany nastavenia prístroja pomocou hesla
- Možnosť zaplombovania krytu
- Puzdro 2 modulárne (šírka 36 mm)
Rozšírené informácie
Vysoko citlivý monitor reziduálnych prúdov RCMA420 je určený na monitorovanie uzemnených TN alebo TT sietí, v ktorých sa vyskytujú alebo môžu vyskytovať jednosmerné reziduálne prúdy. Taká situácia môže nastať predovšetkým v obvodoch, ktoré obsahujú šesťpulzné usmerňovače alebo jednocestné usmerňovače s vyhladzovacím filtrom ako sú napríklad striedače, batériové dobíjače alebo pohony s frekvenčným riadením. Prístroj umožňuje monitorovať prúdy aj v jednotlivých vodičoch. Stav „predalarmu“ (50...100 % hodnoty reakcie IΔn2) umožňuje rozlíšiť stav predbežného varovania a alarmu. Hodnoty reziduálnych prúdov sú merané pomocou meracích transformátorov prúdu, takže monitorovacie zariadenie je takmer nezávislé na menovitom prúde a napätí systému.
Aplikácie
- Veľmi citlivé monitorovanie AC/DC reziduálnych prúdov v uzemnených dvoj-, troj- a štvor-vodičových sietí (TN a TT systémy)
- Citlivé monitorovanie prúdu jednotlivých vodičov za normálnych podmienok bez prítomnosti prúdu (napr. N alebo PE vodiča)
- Monitorovanie pohonov s premennou rýchlosťou, systémov UPS, stavebných strojov, tlačiarenských zariadení, batériových systémov, laboratórnych prístrojov, drevospracujúcich strojov, zváračských systémov, ďalej v nábytkárskom priemysle a v neposlednej rade v oblasti zdravotníctva
Funkcia
Po pripojení napájacieho napätia Us je aktivované oneskorenie spustenia "t". Prípadné zmeny nameranej hodnoty reziduálneho prúdu v tomto časovom intervale nemajú vplyv na spustenie ALARM relé. Vlastné meranie reziduálnych prúdov zaisťujú externé MTP. Nameraná hodnota sa zobrazuje na LC displeji monitoru RCM420. Týmto spôsobom je možné jednoducho rozpoznávať zmeny, napr. pripojenia elektrického obvodu. Ak nameraná hodnota prekročí nastavenú hodnotu reakcie, je aktivované oneskorenie reakcie ton1/2. Ak neklesne monitorovaná hodnota späť pod nastavenú hodnotu reakcie do konca doby oneskorenia ton1/2 vybrané ALARM relé K1/K2 zopne a ALARM LED AL1/AL2 sa rozsvieti. Akonáhle reziduálny prúd klesne pod odpínaciu úroveň relé (tj. hodnotu reakcie + hysterézie), je aktivované oneskorenie uvoľnenia toff. Po skončení tohto oneskorenia prepnú ALARM relé späť do východzieho stavu a ALARM LED AL1/AL2 zhasnú. V prípade, že je aktivovaná pamäť poruchových stavov, zostane ALARM relé v stave ALARM a LED zostanú svietiť, dokým nie je tento stav zmenený tlačítkom RESET alebo dokým nie je odpojené napájacie napätie. Overenie funkcie zariadenia je možné pomocou tlačítka TEST. Vyššie uvedené parametre zariadenia môžu byť nastavené pomocou ovládacích tlačítok na čelnom paneli prístroja a môžu byť chránené heslom.
Monitorovanie pripojenia
Funkcia monitoru RCMA rovnako ako funkcie MTP je trvalo monitorovaná. V prípade poruchy relé K1/K2 bez oneskorenia zopne a ALARM LED AL1/AL2 sa rozsvieti. Po odstránení poruchy sa ALARM relé vráti do pôvodnej polohy buď automaticky alebo pomocou tlačítka RESET.
Normy
Monitory reziduálnych prúdov RCM420 odpovedajú požiadavkám:
- DIN EN 620020 (VDE 0663)
- IEC 62020
Rozmery púzdra XM420
Technické parametre
Parametry
| Signalizácia | LED |
|---|---|
| Výstupné relé | 2 |
| Distribučná sieť TN/TT |  Ano |
| Distribučná sieť IT |  Ne |
| Charakteristika reziduálneho prúdu AC, A | Ano |
| Charakteristika reziduálneho prúdu AC, A, B | Ano |
| Frekvenčný rozsah | 0 Hz … 2 kHz |
| Počet meracích kanálov | 1 |
| Prahové hodnoty lΔn1 | 50 % … 100 % |
| Prahové hodnoty lΔn2 | 10 mA … 0,5 A |
| Oneskorenie reakcie ton | 0 … 10 s |
| Oneskorenie pri spustení t | 0 … 10 s |
| Oneskorenie uvoľnenia toff | 0 … 99 s |
| Pracovný režim výstupných relé | N/C alebo N/O |
| Montáž na DIN lištu | ANO |
| Montáž pomocou skrutiek | ANO |
| Rozhranie BMS | Ne |
| Modbus RTU | Ne |
| Rozhranie NFC | Ne |
| Rozsah pracovných teplôt | -25 °C … 55 °C |
| Izolácia podľa IEC 60664-1 / IEC 60664-3 | |
| Menovité izolačné napätie | AC 250 V |
|---|---|
| Menovité pulzné skúšobné napätie | 2,5 kV |
| Ochranné oddelenie (zvýšená izolácia) medzi | (A1, A2) - (k, l, T/R) - (11, 12, 14) - (21, 22, 24) |
| Test dielektrika podľa IEC61010-1 | 2,21 kV |
| Parametre napájania | |
| Napájacie napätie Us | viď. údaje pre objednávku |
|---|---|
| Menovitý kmitočet napájacieho napätia fs | viď. údaje pre objednávku |
| Vlastná spotreba max. | ≤ 3 VA |
| Merací obvod, monitorovaná sieť | |
| Typ MTP | W20AB, W35AB, W60AB |
|---|---|
| Záťaž | 68 Ω |
| Menovité pracovné napätie | 800 V |
| Pracovné charakteritiky podľa IEC 62020 | Typ B |
| Menovitý kmitočet | 0...2000 Hz |
| Merací rozsah AC | 0...1,5 A |
| Merací rozsah DC | 0...600 mA |
| Presnosť | 0...-35 % |
| Hodnoty reakcie | |
| Menovitá hodnota reakcie IΔn1(pred-ALARM, AL1) | 50...100 % z IΔn2 (od výrobcu nastavené 50 %) |
|---|---|
| Menovitá hodnota reakcie IΔn2 (ALARM, AL2) | 10...500 mA (od výrobcu nastavené 30 mA) |
| Hysterézia | 10...25 % (od výrobcu nastavené 15 %) |
| Špecifické časy | |
| Oneskorenie pri spustení t | 0...10 s (od výrobcu nastavené 0,5 s) |
|---|---|
| Oneskorenie reakcie ton2 (ALARM) | 0...10 s (od výrobcu nastavené 0 s) |
| Oneskorenie reakcie ton1 (pred-ALARM) | 0...10 s (od výrobcu nastavené 1 s) |
| Oneskorenie uvoľnenia toff | 0...99 s (od výrobcu nastavené 1 s) |
| Doba reakcie kontaktu tae pri IΔn = 1 × IΔn1/2 | ≤ 180 ms |
| Doba reakcie kontaktu tae pri IΔn = 5 × IΔn1/2 | ≤ 30 ms |
| Doba vybavenia tan | tan = tae + ton1/2 |
| Doba zotavenia tb | ≤ 300 ms |
| Zobrazenie, pamäť | |
| Zobrazenie | multifunkčný LC displej, nepodsvietený |
|---|---|
| Rozsah zobrazenia AC | 0...1,5 A |
| Rozsah zobrazenia DC | 0...600 mA |
| Presnosť zobrazenia | 0...35 % / ±2 digity |
| Pamäť nameraných hodnôt | 1 nameraná hodnota |
| Heslo | Off / 0...999 (od výrobcu nastavené Off) |
| Pamäť chýb, ALARM relé | On / Off (od výrobcu nastavené On) |
| Vstupy/výstupy | |
| Tlačítko TEST/RESET | interné/externé |
|---|---|
| Spínacie obvody | ||
| Spínacie prvky | dve relé (K1,K2) s 1 prepínacím kontaktom | |
|---|---|---|
| Pracovný režim | N/C alebo N/O (od výrobcu nastavené N/C) | |
| Minimálna záťaž kontaktu | 1 mA pri AC/DC > 10 V | |
| Všeobecné dáta | |||||
| Typ pripojenia | viz. údaje pro objednávku | ||||
|---|---|---|---|---|---|
| Pracovná teplota okolia | -25...55 °C | ||||
| Pracovný režim | trvalá prevádzka | ||||
| Montáž | v akejkoľvek pozícii | ||||
| Stupeň ochrany vnútorné súčasti (DIN EN 60529) | IP 30 | ||||
| Stupeň ochrany, svorky (DIN EN 60529) | IP 20 | ||||
| Materiál púzdra | polykarbonát | ||||
| Samozhášateľnosť | UL94V-0 | ||||
| Rýchla montáž na DIN lištu | podľa IEC 60715 | ||||
| Uchytenie pomocou skrutiek | 2 × M4 s montážnou svorkou | ||||
| Hmotnosť | ≤ 150 g | ||||
| Púzdro | XM420 | ||||
