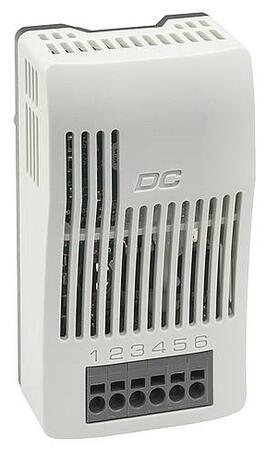

DCM 010 - Elektronické relé
Elektronické relé pre spínanie jednosmerných zariadení s vysokým spínacím výkonom. Napájacie napätie 20 - 56 V DC.
Cena 49,40 EUR
59,28 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (3)
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Varianty k produktu DCM 010 - Elektronické relé (3)
Spínacie relé
DCM 010, DC 20 - 56 V, 15 ASpínací modul se zapínacím kontaktem (NO); Signál proudu: 3 mA při DC 20V / 4,5 mA při DC 24 V
14 mA při DC 48 V / 17 mA při DC 56 V; Max. zapínací proud: DC 15 A; Provozní napětí: 20 - 56 V DC;
Montáž: na DIN lištu; Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 93x53x44 mm;
Provozní teplota: -30 až +40 °C (-22 až 104 °F); Hmotnost: 65g; Stupeň krytí: IP20;
Schválení: EAC, VDE a UL File No. E342261
14 mA při DC 48 V / 17 mA při DC 56 V; Max. zapínací proud: DC 15 A; Provozní napětí: 20 - 56 V DC;
Montáž: na DIN lištu; Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 93x53x44 mm;
Provozní teplota: -30 až +40 °C (-22 až 104 °F); Hmotnost: 65g; Stupeň krytí: IP20;
Schválení: EAC, VDE a UL File No. E342261
OBJ: 01010.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
49,40 EUR/ks
59,28 EUR s DPH
+-
Spínacie relé
DCM 010, DC 20 - 56 V, 13 ASpínací modul se zapínacím kontaktem (NO); Signál proudu: 3 mA při DC 20V / 4,5 mA při DC 24 V
14 mA při DC 48 V / 17 mA při DC 56 V; Max. zapínací proud: DC 13 A; Provozní napětí: 20 - 56 V DC;
Montáž: na DIN lištu; Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 93x53x44 mm
Provozní teplota: -30 až +50 °C (-22 až 122 °F); Hmotnost: 65g; Stupeň krytí: IP20;
Schválení: EAC, VDE a UL File No. E342261
14 mA při DC 48 V / 17 mA při DC 56 V; Max. zapínací proud: DC 13 A; Provozní napětí: 20 - 56 V DC;
Montáž: na DIN lištu; Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 93x53x44 mm
Provozní teplota: -30 až +50 °C (-22 až 122 °F); Hmotnost: 65g; Stupeň krytí: IP20;
Schválení: EAC, VDE a UL File No. E342261
OBJ: 01010.0-10
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
49,40 EUR/ks
59,28 EUR s DPH
+-
Spínacie relé
DCM 010, DC 20 - 56 V, 11 ASpínací modul se zapínacím kontaktem (NO); Signál proudu: 3 mA při DC 20V / 4,5 mA při DC 24 V
14 mA při DC 48 V / 17 mA při DC 56 V; Max. zapínací proud: DC 11 A; Provozní napětí: 20 - 56 V DC;
Montáž: na DIN lištu; Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 93x53x44 mm
Provozní teplota: -30 až +60 °C (-22 až 140 °F); Hmotnost: 65g; Stupeň krytí: IP20;
Schválení: EAC, VDE a UL File No. E342261
14 mA při DC 48 V / 17 mA při DC 56 V; Max. zapínací proud: DC 11 A; Provozní napětí: 20 - 56 V DC;
Montáž: na DIN lištu; Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 93x53x44 mm
Provozní teplota: -30 až +60 °C (-22 až 140 °F); Hmotnost: 65g; Stupeň krytí: IP20;
Schválení: EAC, VDE a UL File No. E342261
OBJ: 01010.0-20
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
49,40 EUR/ks
59,28 EUR s DPH
+-
Popis produktu
Elektronické relé pre spínanie jednosmerných zariadení s vysokým spínacím výkonom. Pripojený samostatný termostat alebo hygrostat cez oddelený vstup slúži ako regulátor.Relé je napájeno napětím 20 - 56 V DC.
- Vysoký spínaný DC výkon
- Široký výber použitia
- Jednoduché pripojenie
- Kompaktné prevedenie
- Montáž na DIN lištu
Rozšírené informácie
Rozmerová schéma
Schéma zapojenia
Príklad zapojenia
Technické parametre
| Typ kontaktu | spínací kontakt, normálne otvorený (MOSFET) |
|---|---|
| Životnosť | > 100 000 cyklov |
| Pracovné napätie | od 20 V do 56 V DC |
| Riadiaci kontakt - signálny prúd | 3 mA pri 20 V DC / 4,5 mA pri 24 V DC 14 ma pri 48 V DC / 17 mA pri 56 V DC |
| Pripojenie | šesťpólová svorka: pevný vodič (drát) 2,5 mm2 (AWG 12) lankový vodič1 1,5 mm2 (AWG 16) |
| Prichytenie | príchytka na 35 mm DIN lištu, EN 60715 |
| Kryt | svetlošedý plast podľa UL94 V-0 |
| Rozmery | 93 × 53 × 44 mm |
| Hmotnosť | cca. 65 g |
| Montážna poloha | zvislá |
| Prevádzková teplota | nižšie uvádza tabuľka |
| Skladovacia teplota | -40 až +80 °C (-40 až +176 °F) |
| Prevádzková /Skladovacia vlhkosť | max. 95% relativnej vlhkosti (nekondenzujúca) |
| Stupeň krytia | IP20 |
| Schválenie | UL File No. E342261, VDE, EAC |
| Poznámka | iné verzie na dotaz |
| - 1 pri prepojení s lanovými vodičmi je potreba použiť konektory káblov | |
| Objednacie č. | Maximálny spínaný výkon | Prevádzková teplota |
| 01010.0-00 | DC 15 A | -40 až +40 °C (-22 až +104 °F) |
|---|---|---|
| 01010.0-10 | DC 13 A | -40 až +50 °C (-22 až +122 °F) |
| 01010.0-20 | DC 11 A | -40 až +60 °C (-22 až +140 °F) |
