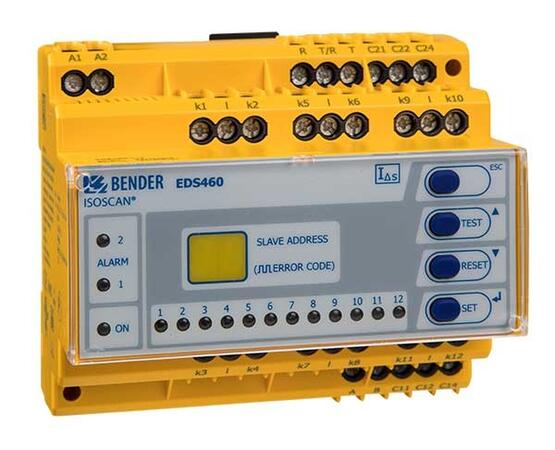

EDS460-L / EDS461-L - Prístroj na vyhodnocovanie porúch izolácie
Viackanálový prístroj na vyhodnocovanie porúch izolácie pre EDS systémy
Prístroj je určený na lokalizáciu porúch izolačných stavov v izolovaných napájacích sústavách (IT). S použitím meracích transformátorov prúdu vyhodnocuje testovací prúd generovaný prístrojom IRDH575 alebo PGH. Signalizácia pomocou LED.
Dostupnosť: Na požiadanie
Zvoľte variantu (4)
Dopyt na produktPorovnať
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.
Varianty k produktu EDS460-L / EDS461-L - Prístroj na vyhodnocovanie porúch izolácie (4)
Vyhodnocovacia jednotka
EDS460-L-1Us AC 16...72V, DC 16...94V
I 2...10mA
I 2...10mA
Vyhodnocovacia jednotka
EDS460-L-2Us AC/DC 70...276V, AC 42...460Hz
I 2...10mA
I 2...10mA
Vyhodnocovacia jednotka
EDS461-L-1Us AC 16...72V, DC 16...94V, AC 42...460Hz
I 0,2...1mA
I 0,2...1mA
Vyhodnocovacia jednotka
EDS461-L-2Us AC/DC 70...276V, AC 42...460Hz
I 0,2...1mA
I 0,2...1mA
Popis produktu
- Lokalizácia porúch izolácie a meranie reziduálnych prúdov
- Určené pre AC, 3 AC a DC IT siete
- Riadiaca a zobrazovacia jednotka v jednom prístroji (EDS..-D)
- 12 meracích kanálov (výstupných obvodov) na meranie pomocou meracích transformátorov série W, WR alebo WS
- V jednom systéme možno vykonávať meranie pomocou až 90 prístrojov EDS (tj. na 1080 meracích kanáloch)
- Perióda skenovania 10 s na všetkých kanáloch
- Nastaviteľná citlivosť 2...10 mA (100 Ω/V) pre EDS460 a 0,2...1 mA (1000 Ω/V) pre EDS461
- Možnosť záznamu až 300 udalostí (EDS..-D)
- Dve oddelené ALARM relé, každé s jedným prepínateľným kontaktom
- Nastavenie režimu N/O alebo N/C
- Možnosť pripojenia externého tlačítka TEST/RESET
- Signalizácia stavu monitorovanej siete pomocou 7-segmentového displeja a ALARM LED diód
- Rozsah BMS adries 1...90
- Sériové rozhranie RS485 s BMS protokolom
- Trvalé monitorovanie stavu pripojených meracích transformátorov
- Nastaviteľná funkcia pamäti poruchových stavov
- Prídavná funkcia merania reziduálnych prúdov
