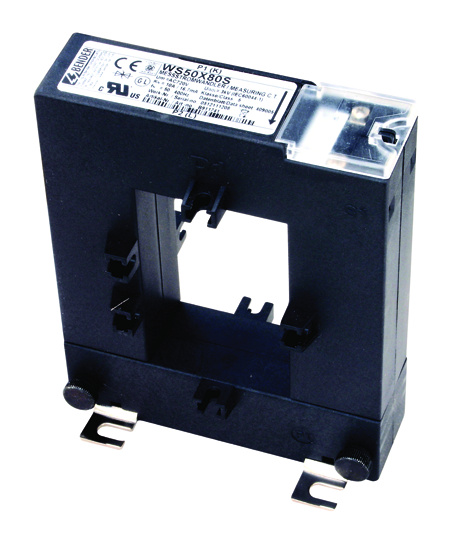

WS...S transf. pre RCM, RCMS a EDS s rozoberateľným jadrom
Meracie prúdové transformátory pre systém RCM,RCMS a EDS s rozoberateľným jadrom
Dopyt na produktPorovnať

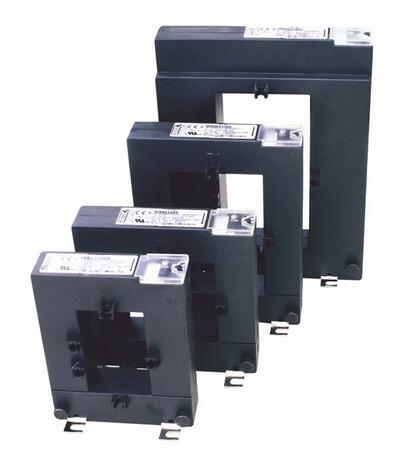

Varianty k produktu WS...S transf. pre RCM, RCMS a EDS s rozoberateľným jadrom (4)
Měřicí proudový transformátor
Popis produktu
- Široká dostupnosť konštrukčne odlišných meracích transformátorov prúdu umožňuje akceptovať individuálne požiadavky monitorovanej sústavy
- Všetky transfotmátory sú veľmi citlivé a dokážu merať aj veľmi malé rozdielové prúdy
- Dvojvodičové prepojenie s vyhodnocovacím zariadením
- Pri montáži je nutné dodržať pravidlá, aby všetky príslušné vodiče (okrem vodiča PE!!!) prechádzali transformátorom
Rozšírené informácie
Rozmery
| Typ | A | B | C | D | E | F | Hmotnosť |
| WS 20×30/8000 | 20 | 30 | 51 | 89 | 111 | 40 | 1,00 kg |
|---|---|---|---|---|---|---|---|
| WS 50×80S | 50 | 80 | 78 | 114 | 145 | 32 | 0,90 kg |
| WS 50×80/8000 | 50 | 80 | 78 | 114 | 145 | 32 | 1,10 kg |
| WS 80×80S | 80 | 80 | 108 | 144 | 145 | 32 | 1,20 kg |
| WS 80×120S | 80 | 120 | 108 | 144 | 185 | 32 | 1,25 kg |

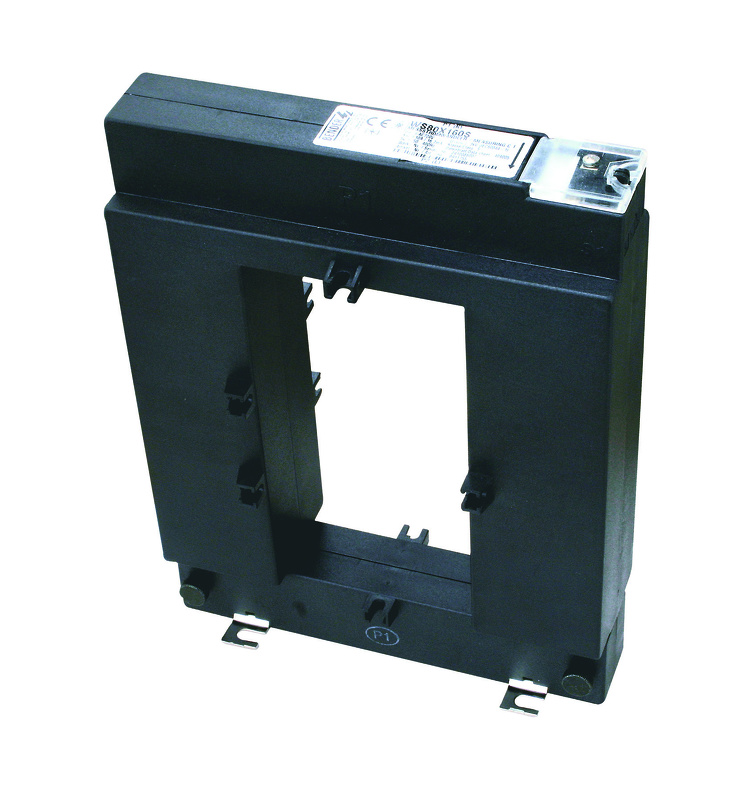

| WS 80×160S | 80 | 160 | 120 | 184 | 225 | 52 | 2,90 kg |
Prehľad vhodných vyhodnocovacích zariadení
| Typ | RCM 420 |
RCM 460Y |
RCM 470LY |
RCMS 460 |
RCMS 490 |
EDS 460 |
EDS 461 |
EDS 490 |
EDS 491 |
| WS 20×30/8000 | • | • | |||||||
|---|---|---|---|---|---|---|---|---|---|
| WS 50×80/8000 | • | • | |||||||
| WS 50×80S | • | • | • | • | • | • | • | ||
| WS 80×80S | • | • | • | • | • | • | • | ||
| WS 80×120S | • | • | • | • | • | • | • | ||
| WS 80×160S | • | • | • | • | • | • | • |
Technické parametre
| Prevedenie | Štandardné | Rada .../8000 |
| Menovité izolačné napätie | AC 720 V | AC 720 V |
|---|---|---|
| Menovité rázové napätie/stupeň znečistenia | 3 kV/3 | 3 kV/3 |
| Menovité skúšosbné napätie podľa IEC 60044-1 | AC 3 kV | AC 3 kV |
| Menovitý pomer (primár: sekundár) | 600:1 | 8000:1 |
| Menovitá záťaž | 180 Ω | 24 kΩ |
| Menovitý primárny prúd | 10 A | 1 A |
| Maximálny trvalý pracovný prúd | 100 A | 6 A |
| Minimálny primárny prúd | 10 mA | 1 mA |
| Maximálny krátkodobý prúd | 14 kA / 1 s | 0,75 kA / 1 s |
| Maximálny rázový prúd | 35 kA / 30 ms | 4,2 kA / 30 ms |
| Menovitý kmitočet | 15...400 Hz | 50...40 Hz |
| Vnútorný odpor | 5...8 Ω | 500...800 Ω |
| Menovitý výkon | 50 mVA | 0,375 mVA |
| Trieda presnosti | 3 | 5 |
| Pracovná teplota | -10...55 °C | -10...50 °C |
| Samozhášateľnosť | UL94V-0 | UL94V-0 |
| Jednodrôtový vodič 0,75 mm2 | < 1 m | < 1 m |
| Jednodrôtový vodič, krútený 0,75 mm2 | < 10 m | < 10 m |
| Tienený vodič > 0,75 mm2 | 40 m | 40 m |
