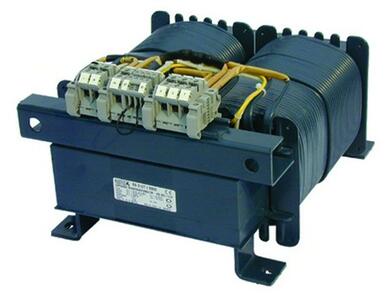

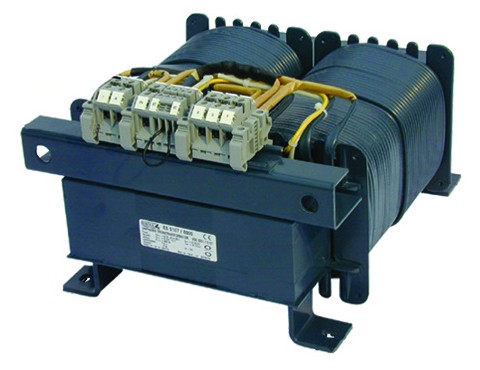

ES710/...-1 - Jednofázové ochranné oddeľovacie transformátory
Jednofázové ochranné oddeľovacie transformátory na napájanie v zdravotníckych priestoroch s primárnym napätím 400 V.
Jednofázové ochranné oddeľovacie transformátory na napájanie v zdravotníckych priestoroch s primárnym napätím 400 V.
Cena od 877 EUR
od 1 078,71 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (18)
Dopyt na produktPorovnať
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.
Varianty k produktu ES710/...-1 - Jednofázové ochranné oddeľovacie transformátory (18)
Filtrace
Menovitý výkon
GreenLine
Oddeľovací transf. jednofázový 400/230
ES710/3150-1-GLU1n 400 V, U2n 230 V, P2n 3150 VA
standardně umístěná svorkovnice
ztráty v železe dPFe < 18 W
zapínací proud IE [A] < 8 x În
GREEN LINE
standardně umístěná svorkovnice
ztráty v železe dPFe < 18 W
zapínací proud IE [A] < 8 x În
GREEN LINE
OBJ: B92090141
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 085 EUR/ks
1 334,55 EUR s DPH
+-
Oddeľovací transf. jednofázový 400/230
ES710/4000-1-GLU1n 400 V, U2n 230 V, P2n 4000 VA
standardně umístěná svorkovnice
ztráty v železe dPFe < 20 W
zapínací proud IE [A] < 8 x În
GREEN LINE
standardně umístěná svorkovnice
ztráty v železe dPFe < 20 W
zapínací proud IE [A] < 8 x În
GREEN LINE
OBJ: B92090142
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 333 EUR/ks
1 639,59 EUR s DPH
+-
Oddeľovací transf. jednofázový 400/230
ES710/5000-1-GLU1n 400 V, U2n 230 V, P2n 5000 VA
standardně umístěná svorkovnice
ztráty v železe dPFe < 26 W
zapínací proud IE [A] < 8 x În
GREEN LINE
standardně umístěná svorkovnice
ztráty v železe dPFe < 26 W
zapínací proud IE [A] < 8 x În
GREEN LINE
OBJ: B92090143
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 413 EUR/ks
1 737,99 EUR s DPH
+-
Oddeľovací transf. jednofázový 400/230
ES710/6300-1-GLU1n 400 V, U2n 230 V, P2n 6300 VA
standardně umístěná svorkovnice
ztráty v železe dPFe < 35 W
zapínací proud IE [A] < 8 x În
GREEN LINE
standardně umístěná svorkovnice
ztráty v železe dPFe < 35 W
zapínací proud IE [A] < 8 x În
GREEN LINE
OBJ: B92090144
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 517 EUR/ks
1 865,91 EUR s DPH
+-
Oddeľovací transf. jednofázový 400/230
ES710/8000-1-GLU1n 400 V, U2n 230 V, P2n 8000 VA
standardně umístěná svorkovnice
ztráty v železe dPFe < 38 W
zapínací proud IE [A] < 8 x În
GREEN LINE
standardně umístěná svorkovnice
ztráty v železe dPFe < 38 W
zapínací proud IE [A] < 8 x În
GREEN LINE
OBJ: B92090145
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 652 EUR/ks
2 031,96 EUR s DPH
+-
Oddeľovací transf. jednofázový 400/230
ES710/10000-1-GLU1n 400 V, U2n 230 V, P2n 10000 VA
standardně umístěná svorkovnice
ztráty v železe dPFe < 42 W
zapínací proud IE [A] < 8 x În
GREEN LINE
standardně umístěná svorkovnice
ztráty v železe dPFe < 42 W
zapínací proud IE [A] < 8 x În
GREEN LINE
OBJ: B92090146
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 899 EUR/ks
2 335,77 EUR s DPH
+-
Oddeľovací transf. jednofázový 400/230
ES710/3150-1U1n 400 V
U2n 230 V
P2n 3150 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 3150 VA
IE < 12 × În
standardní svorkovnice
OBJ: B924253
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
877 EUR/ks
1 078,71 EUR s DPH
+-
Oddeľovací transf. jednofázový 400/230
ES710/4000-1U1n 400 V
U2n 230 V
P2n 4000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 4000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B924206
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 123 EUR/ks
1 381,29 EUR s DPH
+-
Oddeľovací transf. jednofázový 400/230
ES710/5000-1U1n 400 V
U2n 230 V
P2n 5000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 5000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B924199
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 176 EUR/ks
1 446,48 EUR s DPH
+-
Oddeľovací transf. jednofázový 400/230
ES710/6300-1U1n 400 V
U2n 230 V
P2n 6300 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 6300 VA
IE < 12 × În
standardní svorkovnice
OBJ: B924207
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 207 EUR/ks
1 484,61 EUR s DPH
+-
Oddeľovací transf. jednofázový 400/230
ES710/8000-1U1n 400 V
U2n 230 V
P2n 8000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 8000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B924200
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 294 EUR/ks
1 591,62 EUR s DPH
+-
Oddeľovací transf. jednofázový 400/230
ES710/10000-1U1n 400 V
U2n 230 V
P2n 10000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 10000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B924254
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 672 EUR/ks
2 056,56 EUR s DPH
+-
Oddeľovací transf. jednofázový 400/230
ES710/3150-1S-GLU1n 400 V, U2n 230 V, P2n 3150 VA
z čela umístěná svorkovnice
ztráty v železe dPFe < 18 W
zapínací proud IE [A] < 8 x În
GREEN LINE
z čela umístěná svorkovnice
ztráty v železe dPFe < 18 W
zapínací proud IE [A] < 8 x În
GREEN LINE
OBJ: B92090071
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 085 EUR/ks
1 334,55 EUR s DPH
+-
Oddeľovací transf. jednofázový 400/230
ES710/4000-1S-GLU1n 400 V, U2n 230 V, P2n 4000 VA
z čela umístěná svorkovnice
ztráty v železe dPFe < 20 W
zapínací proud IE [A] < 8 x În
GREEN LINE
z čela umístěná svorkovnice
ztráty v železe dPFe < 20 W
zapínací proud IE [A] < 8 x În
GREEN LINE
OBJ: B92090072
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 333 EUR/ks
1 639,59 EUR s DPH
+-
Oddeľovací transf. jednofázový 400/230
ES710/5000-1S-GLU1n 400 V, U2n 230 V, P2n 5000 VA
z čela umístěná svorkovnice
ztráty v železe dPFe < 26 W
zapínací proud IE [A] < 8 x În
GREEN LINE
z čela umístěná svorkovnice
ztráty v železe dPFe < 26 W
zapínací proud IE [A] < 8 x În
GREEN LINE
OBJ: B92090073
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 413 EUR/ks
1 737,99 EUR s DPH
+-
Oddeľovací transf. jednofázový 400/230
ES710/6300-1S-GLU1n 400 V, U2n 230 V, P2n 6300 VA
z čela umístěná svorkovnice
ztráty v železe dPFe < 33 W
zapínací proud IE [A] < 8 x În
GREEN LINE
z čela umístěná svorkovnice
ztráty v železe dPFe < 33 W
zapínací proud IE [A] < 8 x În
GREEN LINE
OBJ: B92090074
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 517 EUR/ks
1 865,91 EUR s DPH
+-
Oddeľovací transf. jednofázový 400/230
ES710/8000-1S-GLU1n 400 V, U2n 230 V, P2n 8000 VA
z čela umístěná svorkovnice
ztráty v železe dPFe < 38 W
zapínací proud IE [A] < 8 x În
GREEN LINE
z čela umístěná svorkovnice
ztráty v železe dPFe < 38 W
zapínací proud IE [A] < 8 x În
GREEN LINE
OBJ: B92090085
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 652 EUR/ks
2 031,96 EUR s DPH
+-
Oddeľovací transf. jednofázový 400/230
ES710/10000-1S-GLU1n 400 V, U2n 230 V, P2n 10000 VA
z čela umístěná svorkovnice
ztráty v železe dPFe < 42 W
zapínací proud IE [A] < 8 x În
GREEN LINE
z čela umístěná svorkovnice
ztráty v železe dPFe < 42 W
zapínací proud IE [A] < 8 x În
GREEN LINE
OBJ: B92090086
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 899 EUR/ks
2 335,77 EUR s DPH
+-
Voliteľné príslušenstvo k ES710/...-1 - Jednofázové ochranné oddeľovacie transformátory

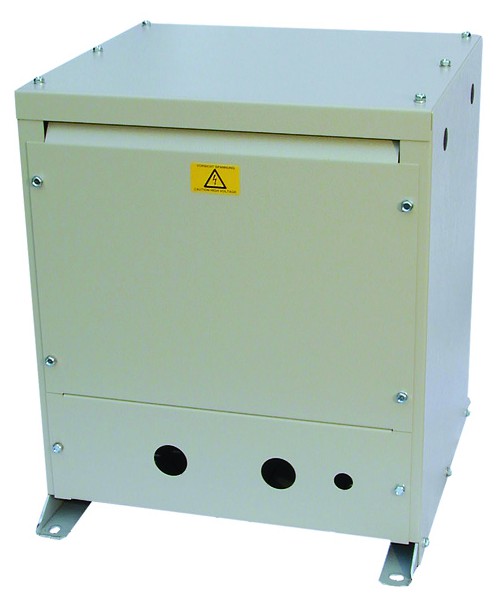

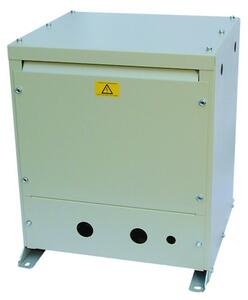

Kryt transformátorov IP23 / RAL7032 / rozložený
ESDS0107-1Ocelový kryt s krytím IP23 pro oddělovací transformátory řady:
ES710 a ES710-GL od 3,15 do 10kVA se standardní svorkovnicí
DS0107 od 3,15 do 5kVA
Dodáván rozložený v krabici
ES710 a ES710-GL od 3,15 do 10kVA se standardní svorkovnicí
DS0107 od 3,15 do 5kVA
Dodáván rozložený v krabici
OBJ: BF924673
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
555 EUR/ks
682,65 EUR s DPH
+-
Popis produktu
- Transformátory majú vstavané termočlánky v súlade s DIN 44081 (120 °C)
- Statické tienenie medzi primárnym a sekundárnym vinutím je pripojené k izolovanému vývodu
- Vinutia sú galvanicky izolované
- Stupeň krytia IP00, IP23 s krytom
- Bezpečnostná trieda I
- Bezpečnostná trieda II (voliteľne: kompletne zapuzdrená varianta - SK2)
- Vystužená izolácia
- Trieda izolácie: ta 40/B
- Skupina IiO
- Hlučnost ≤ 35 dB(A) naprázdno i při jmenovitém zatížení
- Verzie Green Line zo zvýšenou energetickou efektivitou
- Spínací prúd verzií GL < 8 × În
- Pripojenie: svorkovnica so šraubovými spojmi
- Transformátory sú určené do trvalej prevádzky
Rozšírené informácie
Popis a použitie
- Transformátory rady ES710 majú zosilnenú izoláciu a vyhovujú požiadavkám normy ČSN EN 61558-2-15 a STN EN 61558-2-15, DIN EN 61558-1 (VDE 570 časť 1) a DIN EN 61558-2-15 (VDE 0570 časť 2-15).
- Transformátory taktiež splňujú požiadavky normy ČSN 332140 včetně TNI332140, STN 332140, DIN VDE 0100-710 (VDE 0100 časť 710) pre napájanie zdravotníckych priestorov skupiny 2.
- Vinutia sú galvanicky oddelené a je medzi ne umiestnené statické tienenie, ktoré slúži k obmedzeniu vplyvu elektrického rušenia.
- Sekundárne vinutie s vyvedeným stredom umožňuje pripojenie strážičov izolácie i na 115 V.
- Upevňovacie profily sú izolované od jadra transformátora čo zaručuje konštrukciu izolovanej sústavy podľa požiadaviek normy DIN VDE 0100-710 (VDE 0100 časť 710): 2002-11, článok 710.512.1,6,2).
- Transformátory sú konštruované na montáž v horizontálnej i vertikálnej polohe. Ochrana proti korózii je zaručená kompletnou impregnáciou pomocou živice.
- Transformátory sú konštruované pre použitie v suchom prostredí.

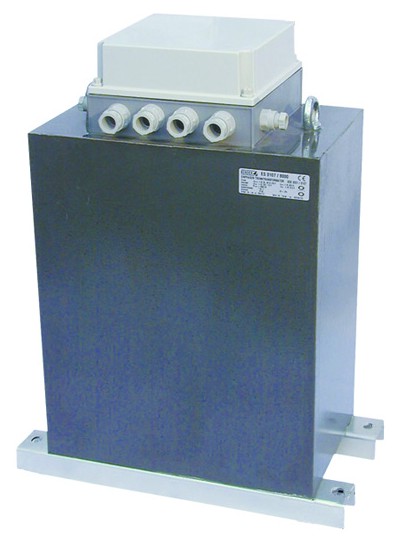

- Transformátory série SK2 sú kompletne zapuzdrené a splňujú požiadavky bezpečnostnej triedy II.
Kryt
- Pre všetky štandardné typy transformátorov je možné dodať oceľový lakovaný kryt s otvormi pre vstup kabeláže, ktorý má kryt IP23.
- Rozmery krytu (šírka × hĺbka x výška) 430 x 380 x 500 mm, hmotnosť cca. 16 kg (ESDS0107-1).
Ďalšie ustanovenia normy DIN VDE 0100-710
- Norma DIN VDE 0100-710 (VDE0100 časť 710):2002-11 článok 710.512.1.6.2 stanoví, že v zdravotníckych IT sieťach v zdravotníckych priestoroch nie je prípustné použitie ochrany proti preťaženiu u oddeľovacích transformátorov.
- Norma DIN VDE 0100-710 (VDE0100 časť 710):2002-11 článok 710.512.1.6.2 stanoví, že v zdravotníckych IT sieťach v zdravotníckych priestoroch by mali byť použité jednofázové oddeľovacie ochranné transformátory a ich menovitý výkon by mal byť väčší ako 3,15 kVA a menší ako 8,00 kVA

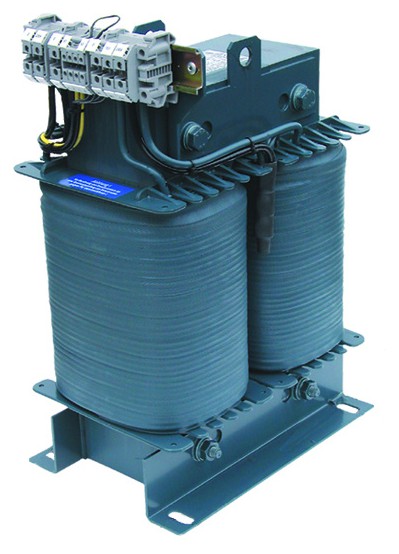

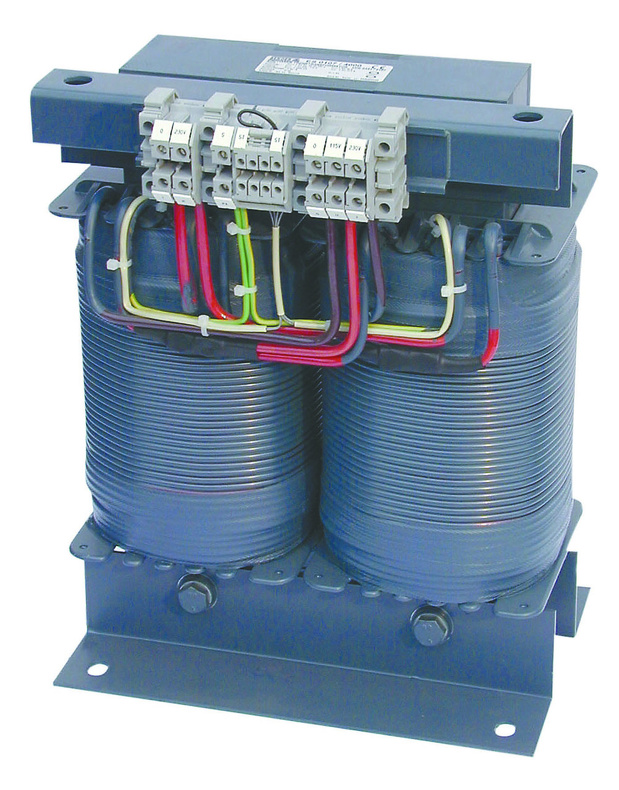

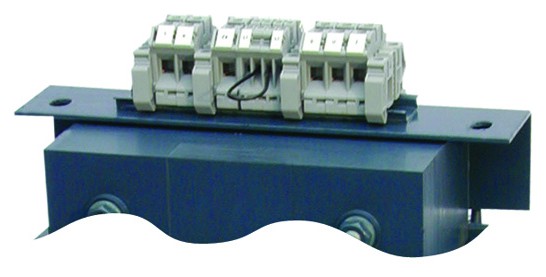

Konštrukčné prevedenie oddeľovacích transformátorov ES710
Technické parametre
| Typ | ES710/3150 | ES710/4000 | ES710/5000 | ES710/6300 | ES710/8000 |
| Menovitý výkon P2n | 3150 VA | 4000 VA | 5000 VA | 6300 VA | 8000 VA |
|---|---|---|---|---|---|
| Men. frekvencia f | 50...60 Hz | ||||
| Vstupné napätie U1n | AC 400 V | ||||
| Výstupné napätie U2n | AC 230/115 V | ||||
| Vstupný prúd I1n | 8,20 A | 10,4 A | 13,0 A | 16,3 A | 20,7 A |
| Výstupný prúd I2a | 13,7 A | 17,4 A | 21,7 A | 27,4 A | 34,7 A |
| Spínací prúd IE | < 12 × În A | ||||
| Spínací prúd IE | prevedení -GL GREEN LINE < 8 × În A |
||||
| Unikajúci prúd Iu | ≤ 500 µA | ||||
| Poistka Ip | 16 A gL/gG | 20 A gL/gG | 25 A gL/gG | 25 A gL/gG | 35 A gL/gG |
| Prúd naprázdno Io | ≤ 3,0 % | ≤ 3,0 % | ≤ 3,0 % | ≤ 3,0 % | ≤ 3,0 % |
| Napätie naprázdno Uo | ≤ 235 V | ≤ 235 V | ≤ 235 V | ≤ 235 V | ≤ 235 V |
| Napätie nakrátko UK | ≤ 2,8 % | ≤ 2,8 % | ≤ 2,7 % | ≤ 2,5 % | ≤ 2,8 % |
| Indukcia | 0,90 T | 0,95 T | 1,00 T | 1,00 T | 1,00 T |
| Odpor primáru R1 | 0,454 Ω | 0,375 Ω | 0,311 Ω | 0,176 Ω | 0,149 Ω |
| Odpor sekundáru R2 | 0,197 Ω | 0,137 Ω | 0,119 Ω | 0,085 Ω | 0,067 Ω |
| Účinnosť η | 96 % | 96 % | 96 % | 96 % | 97 % |
| Straty v železe ΔPFE | 49 W | 53 W | 67 W | 90 W | 95 W |
| Straty v medi ΔPCU | 88 W | 105 W | 137 W | 170 W | 200 W |
| Okolitá teplota υ | < 40 °C | ||||
| Teplota naprázdno Δυ0 | < 16 °C | < 15 °C | < 18 °C | < 22 °C | < 22 °C |
| Max. teplota pre triedu izolácie E | 120 °C | ||||
| Teplota pri plnom zaťažení Δυn | < 57 °C | < 60 °C | < 69 °C | < 75 °C | < 75 °C |
| Orientačné rozmery 1/ (šírka×hĺbka×výška) |
240×230 ×325 mm |
280×220 ×370 mm |
280×230 ×370 mm |
280×245 ×370 mm |
280×260 ×370 mm |
| Orientačná hmotnosť 1/ | 49 kg | 59 kg | 61 kg | 65 kg | 74 kg |
Hodnoty uvedené v tabuľke platia pre menovitú frekvenciu siete 50 Hz a teplotu okolia 40 °C, pre štandardnú činnosť transformátora musí byť zaistená voľná cirkulácia vzduchu. Pri vyššej teplote okolia bude výkon transformátoru nižší.
1) Konkrétne rozmery a hmotnosť podľa jednotlivých konštrukcií na vyžiadanie
Súvisiace produkty
EDS151Prístroj na vyhodnocovanie porúch izolácie v zdravotníctve
Viackanálový prístroj na vyhodnocovanie porúch izolácie v zdravotníckych inštaláciách s integrovanými meracími transformátormi.
Skladom v GHVDetail produktu
IR427Sledovač izolačného stavu v zdravotníctve
Monitor izolačného stavu pre striedavé IT siete do 230 V určené pre napájanie lekárskych a medicínskych priestorov, ktoré nevyžadujú ani nevyužijú zbernicového systému prenosu dát vyššej rady isoMED427P alebo 107TD47.
Varianty: 2
isoMED427PSledovač izolačného stavu v zdravotníctveStrážič izolačného stavu pre jednofázové striedavé IT siete 230 V určený na monitorovanie lekárskych a zdravotníckych priestorov s integrovaným monitorovaním zaťaženia a teploty oddeľovacích transformátorov a generátorom prúdu pre lokalizáciu poruchy.
Skladom v GHVDetail produktu
MK7Riadiaci a signalizačný panel pre jednoduché aplikácie
Signalizačný panel MK7 je určený na zobrazenie chybových hlásení z monitora izolačného stavu IR427 a je určený pre zdravotnícke zariadenia, ktoré nevyžadujú ani nevyužijú zbernicového systému prenosu dát vyššej rady MK2430.
Mohlo by vás zaujímať
Podujatia
09.09.2025
Jubilejný 30. ročník veľtrhu Elfetex Fest sa blíži! Už 9. septembra 2025 o 10:00 sa otvoria brány brnianskeho výstaviska – pavilónu F – a vy môžete byť pri tom. Čaká vás prehliadka najnovších technológií...
24.09.2025 - 25.09.2025
Hľadáte odpovede na otázky spojené s kontrolami elektrických zariadení, revíziami rozvádzačov alebo termodiagnostikou rozvádzačov a strojov? Príďte 24. septembra na konferenciu Eltech 2025 v Prahe...
Mimoriadne akcie
01.07.2025 - 31.08.2025
Analyzátory kvality siete C.A 8345, C.A 8336, C.A 8331 a a záznamník kvality siete PEL113 za výhodnú cenu a s bohatým príslušenstvom zdarma,
Testery izolácie 5000 V C.A 6505 a C.A 6547 - za POLOVICU....
Novinky
05.08.2025
Nové jednoduché datalogéry prúdu až do 3 000 AAC alebo napätie do 1 000 VAC / 1 500 VDC. Moderná odolná konštrukcia s prehľadným displejom, veľkou pamäťou s dlhým záznamom, drôtovou aj bezdrôtovou...
01.08.2025
Nový rad chladiacich zariadení PROTEMP stanovuje nové štandardy v oblasti efektivity a kompaktnosti a využíva pritom osvedčené výhody technológie chladenia na základe Peltierovho javu. Vďaka zvýšenej...
Odborné články
16.06.2025
Spoločnosť Micsig, popredný špecialista na tabletové osciloskopy, opäť inovovala! Tentoraz do svojho sortimentu osciloskopov s dotykovou obrazovkou pridala dva tabletové štvorkanálové osciloskopy...
09.06.2025
S rozvojom termovíznej technológie prichádzajú na trh úplne nové riešenia, ktoré dopĺňajú kamery klasickej konštrukcie. Niektoré inteligentné zariadenia, ako sú mobilné telefóny a tablety, sú už nejaký...
