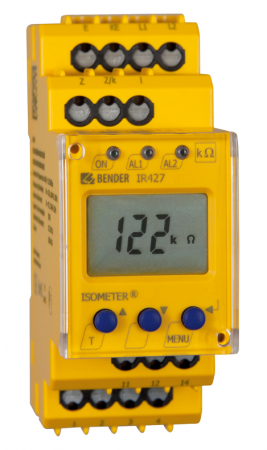

IR427 - Sledovač izolačného stavu v zdravotníctve

Strážič izolačného stavu s integrovaným napájanim pre 4 signalizačné panely MK7 v súlade s požiadavkami noriem STN 33 2000-7-710, STN 33 2140, TNI 33 2140 a STN EN 61 557-8.

Monitor izolačného stavu pre striedavé IT siete do 230 V určené pre napájanie lekárskych a medicínskych priestorov, ktoré nevyžadujú ani nevyužijú zbernicového systému prenosu dát vyššej rady isoMED427P alebo 107TD47.

Cena 563 EUR
675,60 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Vladimír Frič
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.

Varianty k produktu IR427 - Sledovač izolačného stavu v zdravotníctve (1)

IR427-2 Sledovač izolačného stavu
Sledovač izolačného stavu
IR427-2
Un AC 230V, 50/60Hz
Us AC 70...264V, 42...460Hz
R 50k...500kOhm
typ AC/DC MED
Monitorování zatěžovacího proudu, teploty transformátoru, napájení pro 4xMK7
verze B7... s pružinovými svorkami
OBJ: B72075300
Záruka: 60 m.
Skladom v GHV
skladom >10 ks
563 EUR/ks
675,60 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k IR427 - Sledovač izolačného stavu v zdravotníctve

MK7 Kontrolný a signalizačný panel
Kontrolný a signalizačný panel
MK7
pouze pro signalizaci z přístroje IR427;
ke každému IR427 min. 1× MK7;
každý IR427 může napájet max. 4x MK7
Zjistit více
OBJ: B95100201
Záruka: 60 m.
Skladom v GHV
skladom 10 ks
288 EUR/ks
345,60 EUR s DPH
Porovnání
+-
Košík
STW2 Transformátor prúdu
Transformátor prúdu
STW2
Měřicí proudový transformátor k přístrojům 107TD47, IR427, isoMED427 a ATICS
Zjistit více
OBJ: B942709
Záruka: 60 m.
Skladom v GHV
skladom >10 ks
76 EUR/ks
91,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo - Príchytka pre šraubovú montáž
Príchytka pre šraubovú montáž (XM420/421/460/490)
Montážní příchytka pro XM420
OBJ: B98060008
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
XM420 - Montážny rám
Montážny rám pre inštaláciu do panelu
XM420
OBJ: B990994
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
62 EUR/ks
74,40 EUR s DPH
Porovnání
+-
Košík
OBJ: B98300006
Záruka: 24 m.
Skladom v GHV
skladom >50 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - IR427
OBJ: S72075300
Záruka: 24 m.
Dostupné
do niekoľkých dní
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • Integrované napájanie pre 4 riadiace a signalizačné panely MK7
  • Nastaviteľná hodnota reakcie izolačného odporu (50...500 kΩ)
  • Monitorovanie teploty a zaťažovacieho prúdu transformátora (5...50 A)
  • Konektor na monitorovanie uzemnenia
  • Monitor je určený taktiež pre obvody obsahujúce DC komponenty
  • Multifunkčný LC displej
  • LED indikácia: POWER ON, ALARM1 a ALARM2
  • Indikácia poruchy funkčnosti prístroja
  • Interné a externé TEST tlačítko
  • ALARM relé s jedným prepínacím kontaktom
  • Nastaviteľný pracovný režim N/O alebo N/C
  • Splňuje normy: IEC 60364-7-710:2002-11, IEC 61557-8:2007-01, DIN VDE 0100-710:2002-11 a ČSN 332140.

Rozšírené informácie

Popis a použitie

Prístroj ISOMETER® IR427 je združené zariadenie určené na monitorovanie izolačného odporu v neuzemnených sieťach (IT sieťach) určených na napájanie zdravotníckych priestorov v súlade s STN 33 2000-7-710, IEC 60364-7-710 a DIN VDE 0107.

  • monitorovanie izolačného stavu striedavých IT sietí a galvanicky pripojených jednosmerných obvodov
  • monitorovanie zaťažovacieho prúdu oddeľovacích transformátorov IT sietí do 50 A (s prúdovým transformátorom STW2)
  • monitorovanie teploty oddeľovacieho transformátora IT siete

Funkcia

Monitorovanie izolácie: monitoruje izolačný odpor v jednofázových alebo trojfázových striedavých IT sieťach, ktoré môžu obsahovať jednosmerné komponenty. Merací signál prístroja sa automaticky prispôsobuje zvodovej kapacite siete (max. 5 µF). Monitorovanie záťaže: prostredníctvom prúdového transformátora STW2 prístroj sleduje zaťaženie oddeľovacieho transformátora v percentách. V spojení s trojfázovým adaptérom LSD470 je možné monitorovať taktiež trojfázové siete. Monitorovanie teploty: použitím termočlánku TPC umiestneného vo vinutí oddeľovacích transformátorov monitoruje teplotu oddeľovacieho transformátora. Monitorovanie pripojenia: prístroj kontroluje pripojenie k meranej sieti, prívod PE vodiča, prívod a skrat meracieho transformátora STW2 a vlastnú poruchu prístroja. Vyhodnotenie: ak jedna z nameraných hodnôt prekročí nastavenú prahovú hodnotu, prístroj signalizuje alarmové hlásenie. Rozsvieti sa alarmová LED, prepne alarmové relé a zobrazí sa hlásenie na LC displeji. Toto hlásenie sa prenesie na signalizačný panel MK7.

Normy

  • ČSN 33 2000-7-710
  • STN 33 2000-7-710
  • ČSN 332140
  • TNI 332140
  • STN 332140
  • ČSN EN 61557-8
  • STN EN 61557-8
  • IEC 60364-7-710
  • IEC 61557-8
  • EN 61557-8
  • DIN VDE 0100-710

Rozmery puzdra XM420

Rozmery puzdra XM420

Technické parametre

Parametry

Rozsah pracovných teplôt-25 °C … 55 °C
Aplikáciezdravotnictví
Monitorovaná sieť ACano Ano
Monitorovaná sieť AC/DCano Ano
Menovité napätie Un AC70 V … 264 V
Hodnota reakcie Ran kΩ50 kΩ … 500 kΩ
Generátor pulzov pre vyhľadávanie poruchy izoláciebe Ne
Montáž na DIN lištuano Ano
Montáž pomocou skrutiekano Ano
Montáž do panelu/na stenuÁNO s voliteľným príslušenstvom
BMSbe Ne
Hlídače izolačního stavu
Riadiace obvodybe Ne
Pomocné obvodybe Ne
Hlavné obvodyano Ano
Monitorovaná sieť 3(N)ACbe Ne
Monitorovaná sieť DCbe Ne
Rozptylová kapacita siete Ce µF0 F … 5 µF
Prepojené sieteNIE
Webový serverbe Ne
Modbus TCPbe Ne
Modbus RTUbe Ne
BCOMbe Ne
BSbe Ne
isoDatabe Ne
CANbe Ne


Izolácia podľa IEC 60664-1:
Menovité izolačné napätie AC 250 V
Menovité rázové skúšobné napätie 4 kV
Ochranné oddelenie (zvýšená izolácia) medzi (L1, L2, E, KE, 1, 2, 3, 4, Z, Z/k,l)-(11, 12, 14)
Test dielektrika podľa IEC61010-1 2210 V
Parametre napájania
Menovité pracovné napätie Us viď údaje pre objednávku
Vlastná spotreba ≤ 3 VA
Monitorovanie izolácie:
Monitorovaná sieť Un viď údaje pre objednávku
Hodnota reakcie Ran 50...500 kΩ (od výrobcu nastavené 50 kΩ)
Merací rozsah 10 kΩ...1 MΩ
Presnosť ±10 %
Doba odozvy tan pri RF=0,5×Ran ≤ 5 s
Hysterézia 25 %
Meracie napätie Um ≤ 12 V
Merací prúd Im (pri RF=0 Ω) ≤ 50 μA
Vnútorný DC odpor Ri ≥ 250 kΩ
Vnútorná impedancia Zi pri 50 Hz ≥ 200 kΩ
Prípustné externé jednosmerné napätie Ufg ≤ DC 300 V
Monitorovanie prúdu:
Hodnota reakcie 5...50 A (od výrobcu nastavené 7 A)
Presnosť ±5 %
Hysterézia 4 %
Monitorovanie teploty
Hodnota reakcie 4 kΩ
Hodnota uvoľnenia 1,6 kΩ
PTC termistory podľa DIN 44081 max. 6 v sérii
Zobrazenie, pamäť:
Zobrazenie Multifunkčný LC displej, nepodsvietený
Rozsah zobrazenia izolácie 10 kΩ...1 MΩ
Presnosť ±10 %, ±2 kΩ
Rozsah zobrazenia zaťažovacieho prúdu 10...199 % (ako % z nastavenej hodnoty reakcie)
Presnosť ±5 %, ±0,2 A
Heslo Off/0...999 (od výrobcu nastavené Off)
Spínacie obvody
Spínacie prvky jedno relé s 1 prepínacím kontaktom
Pracovný režim N/C alebo N/O (od výrobcu nastavené N/O)
Minimálna záťaž kontaktu 1 mA pri AC/DC > 10 V
Všeobecné dáta
Typ pripojenia vodičov šraubové pripojenie/pružinové svorky
Pracovná teplota okolia -25...55 °C
Pracovný režim nepretržitá prevádzka
Montáž v akejkoľvek pozícii
Stupeň krytia, vnútorné súčasti
(DIN EN 60529)
IP30
Stupeň krytia, svorky
(DIN EN 60529)
IP20
Materiál puzdra polykarbonát
Samozhášiteľnosť UL94V-0
Rýchla montáž na DIN lištu podľa IEC 60715
Hmotnosť 400 g
Puzdro XM420
