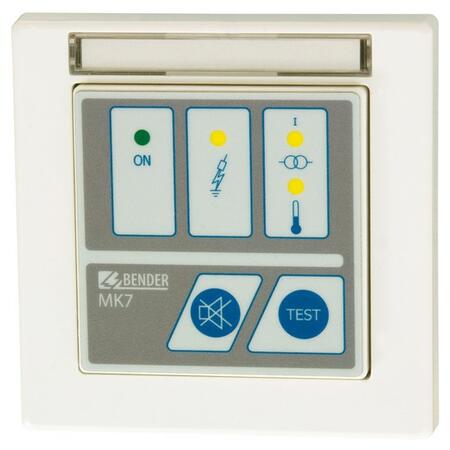

MK7 - Riadiaci a signalizačný panel pre jednoduché aplikácie
Signalizačný panel pre monitor izolačného stavu IR427 podľa STN 33 2000-7-710
Dopyt na produktPorovnať
Varianty k produktu MK7 - Riadiaci a signalizačný panel pre jednoduché aplikácie (1)
ke každému IR427 min. 1× MK7;
každý IR427 může napájet max. 4x MK7
Popis produktu
- Napájacie napätie DC 18...28 V
- Jednoduché čistenie čelného krytu
- Užívateľská popiska na čelnom paneli
- LED indikácia: POWER ON, ALARM a prekročenie teploty
- Testovacie tlačítko pre monitor izolácie
- Tlačítko vypnutia akustickej signalizácie
- Štandardné upevnenie do steny Ø 66 mm
Rozšírené informácie
Popis a použitie
Prístroj ISOMETER® IR427 je združené zariadenie určené na monitorovanie izolačného odporu v neuzemnených striedavých sieťach (AC-IT sieť) určených pre napájanie miestností pre lekárske účely podľa noriem IEC 60364-7-710:2002-11, IEC 61557-8:2007-01, DIN VDE 0100-710:2002-11, ČSN 332140, TNI 332140 a STN 33 2140. Navyše prístroj monitoruje taktiež zaťažovací prúd a teplotu transformátora. Jeho hlavnou oblasťou použitia sú malé zdravotnícke zariadenia či ordinácie, ktoré nevyžadujú a ani nevyužívajú zbernicového systému prenosu dát, ktorý ponúka vyššia rada 107TD47 v kombinácii s panelmi MK2430.
Funkcia
Strážič izolácie IR427 monitoruje izolačný odpor IT siete, zaťažovací prúd a teplotu transformátora. Zariadenie taktiež monitoruje pripojenie ochranného vodiča, pripojenie prístroja k monitorovanej sieti pripojenie senzora pre meranie teploty a pripojenie meracieho transformátora STW2. Aktuálne nameraná hodnota izolačného odporu je zobrazená na LC displeji. Stlačením tlačítko "↓" alebo "↑" sa postupne zobrazujú ostatné namerané hodnoty. Hlásenie o poruche (ALARM) je indikované na alarmových LED, na LC displeji alebo cez prídavnú indikáciu na signalizačných paneloch. Parametre zariadenia sa nastavujú pomocou tlačítok na čelnom paneli a v menu na LC displeji. Monitorovanie izolácie: monitorovanie izolačného odporu využíva AMP merací princíp, ktorý detekuje aj poruchy v DC časti siete (za usmerňovačom napájaného prístroja). Keď hodnota izolačného odporu siete klesnepod nastavenú hodnotu, zopne relé "K1" a rozsvieti sa LED o hlásení poruchy "AL1". Po opätovnom náraste hodnoty izolačného odporu (nastavená hodnota odozvy + hodnota hysterézie), prepne relé "K1" do svojej pôvodnej polohy a hlásenie o poruche LED "AL1" sa vypne. Monitorovanie záťaže: prostredníctvom prúdového transformátora STW2 prístroj sleduje zaťaženie oddeľovacieho transformátora v percentách. V prípade poruchy sa rozsvieti hlásenie o poruche "AL2". Monitorovanie teploty: použitím bimetalových termočlánkov alebo termistorov PTC podľa normy DIN 44081 umiestnených vo vinutí oddeľovacích transformátorov monitoruje teplotu oddeľovacieho transformátora. V prípade poruchy sa rozsvieti hlásenie o poruche LED "AL2".Alarmové relé zopne v prípade poruchy monitorovanej veličiny alebo v prípade poruchy napájacieho napätia (N/C pracovný režim). Pracovný režim môže byť prestavený.
Normy
Signalizačný a testovací panel MK7 spĺňa požiadavky noriem:
- ČSN 332140
- TNI 332140
- STN 332140
- DIN VDE 0100-710: 2002-11
- IEC 60364-7-710
Hlásenia o poruche MK7
| "ON" | "Porucha izolácie" | "Preťaženie" | "Prehriatie" | |
| Zapnuté | • | -- | -- | -- |
|---|---|---|---|---|
| Systémová porucha* | bliká | bliká | bliká | bliká |
| Porucha izolácie | • | • | -- | -- |
| Preťaženie | • | -- | • | -- |
| Prehriatie | • | -- | -- | • |
| Chyba komunikácie | bliká | -- | -- | -- |
| *Detailné alarmové informácie zobrazené na LC displeji prístroja IR427 | ||||
Rozmery puzdra pre montáž do panelu, steny
Technické parametre
| Izolácia podľa IEC 60664-1 | |
| Menovité izolačné napätie | 50 V |
|---|---|
| Menovité rázové skúšobné napätie | 0,5 kV |
| Parametre napájania | |
| Menovité napájacie napätie Us | DC 24 V |
|---|---|
| Menovitá frekvencia napájacieho napätia Us | DC |
| Rozsah pracovného napätia | 18...28 V DC |
| Vlastná spotreba | ≤ 0,5 VA |
| Zobrazenie, pamäť a signalizácia | |
| Optická signalizácia | ALALRM LED: zelená (normál), žltá (výstraha), červená (ALARM) |
|---|---|
| Akustická signalizácia | s funkciou vypnutia |
| Ovládacie tlačítka | 2 |
| Komunikačné rozhranie | |
| Rozhranie / protokol | RS485 / upravená BMS, použitie iba s IR427 |
|---|---|
| Max. dĺžka prepojovacieho vodiča | 200 m |
| Doporučený vodič | J-Y(ST)Y 2x0,8, tienený, jedna strana pripojená k PE |
| Zakončovací odpor | 120 Ω (0,25 W), DIP prepínač |
| Všeobecné dáta | |
| Typ pripojenia vodičov | šraubové svorky |
|---|---|
| Pracovná teplota okolí | -10...55 °C |
| Pracovný režim | nepretržitá prevádzka |
| Montáž | v akejkoľvek pozícii |
| Stupeň krytia, vnútorné súčasti (DIN EN 60529) |
IP 30 |
| Stupeň krytia, svorky (DIN EN 60529) |
IP 20 |
| Samozhášavosť | UL94V-0 |
| Rýchla montáž na DIN lištu |  Nie |
| Uchytenie pomocou šraub | viď príslušenstvo |
| Hmotnosť | 80 g |
| Puzdro | viď rozmery nižšie |
