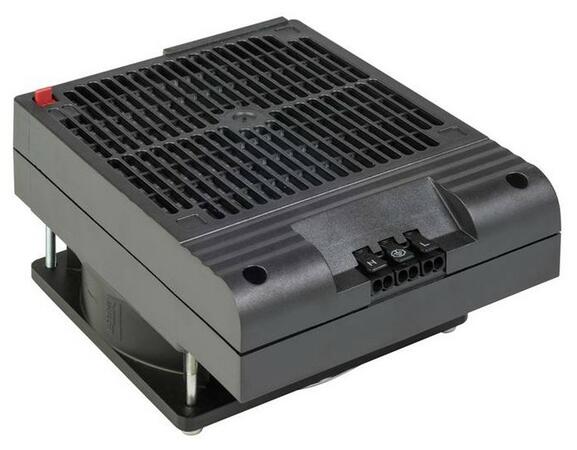

HVI 030 - Výhrevné teleso s ventilátorom
Tepelný výkon: 500, 600 alebo 700 W
Odporové vyhrievacie teleso s ventilátorom, s uchytením na DIN lištu alebo skrutkami na panel. Rozmery: 169×127×89 mm
Napätie: 120 V, 230 V AC

Varianty k produktu HVI 030 - Výhrevné teleso s ventilátorom (6)

Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Montáž: na DIN lištu
Topný element: výkonné topné těleso; Barva: černá; Rozměr: 169x127x89mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz; Doporučená pojistka: 4,0 A
Schválení: UL File No. E187294, EAC a VDE.

Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Montáž: na DIN lištu
Topný element: výkonné topné těleso; Barva: černá; Rozměr: 169x127x89mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz; Doporučená pojistka: 4,0 A
Schválení: UL File No. E187294, EAC a VDE.

Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Montáž: na DIN lištu
Topný element: výkonné topné těleso; Barva: černá; Rozměr: 169x127x89mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz; Doporučená pojistka: 6,3 A
Schválení: UL File No. E187294, EAC a VDE.

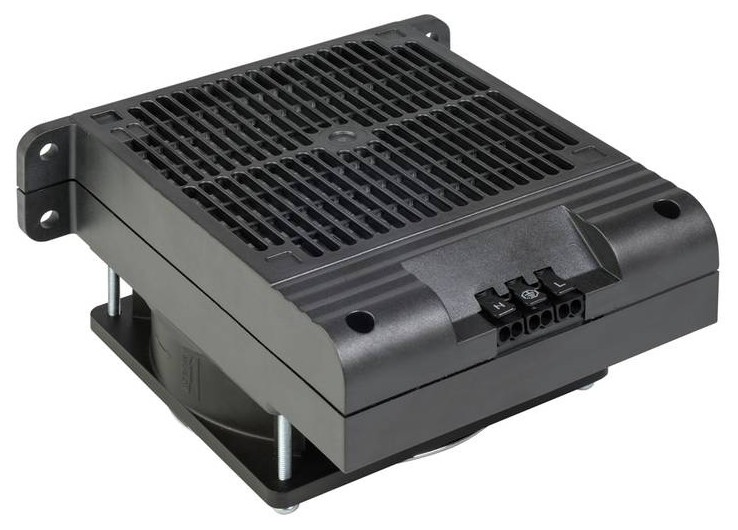

Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Montáž: šrouby na panel (M6)
Topný element: výkonné topné těleso; Barva: černá; Rozměr: 169x127x89mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz; Doporučená pojistka: 4,0 A
Schválení: UL File No. E187294, EAC a VDE.

Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Montáž: šrouby na panel (M6)
Topný element: výkonné topné těleso; Barva: černá; Rozměr: 169x127x89mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz; Doporučená pojistka: 4,0 A
Schválení: UL File No. E187294, EAC a VDE.

Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Montáž: šrouby na panel (M6)
Topný element: výkonné topné těleso; Barva: černá; Rozměr: 169x127x89mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz; Doporučená pojistka: 6,3 A
Schválení: UL File No. E187294, EAC a VDE.
Popis produktu
Kompaktné vyhrievacie teleso bez ventilátora zaisťuje rovnomerné temperovanie skríň a ochranu proti kondenzácii vlhkosti. Plastový praktický kryt chráni proti popáleniu. Zariadenie je možné zvoliť s novým systémom uchytenia na DIN lištu s otočným uzáverom (umožňujúcim jednoduché a rýchle uchytenie) alebo pevné pripojenie pomocou skrutiek na panel.
- Kompaktná plochá konštrukcia
- Plastový kryt výhrevného telesa
- Bezpečnostný vypínač výhrevného telesa
- Jednoduchá montáž na DIN lištu s otočným uzáverom
- Vysoký výkon ventilátora
Rozšírené informácie
Výhrevný element | výkonná odporová topná patrona |
---|---|
Bezpečnostný vypínač | k ochrane proti prehriatiu v prípade zlyhania ventilátora, automatické opätovné zapnutie |
Ventilátor | Axiálny s guličkovým ložiskom, prietok vzduchu 150m3/h, životnosť 50 000 h pri 25 °C |
Elektrické pripojenie | 3-pólová duálna tlačná svorka pre drôt 2,5 mm2 (lankový vodič s izoláciou 1,5mm2) |
Kryt | čierny plast podľa UL94 V-0, čierny |
Uchytenie | - príchytka pre DIN lištu 35 mm - na panel skrutkami M6, uťahovací moment 2 Nm max., nutná podložka |
Montážna poloha | vodorovná s výstupom vzduchu nahor |
Rozmery | 169 x 127 x 89 mm |
Hmotnosť | cca. 1,3kg |
Prevádzková/skladovacia teplota | -10 až +50 °C / -45°C až +70°C |
Prevádzková/skladovacia vlhkosť | max. 90% RV (nekondenzujúca) |
Stupeň krytia/trieda ochrany | IP20 / výhrevné teleso II (dvojitá izolácia); ventilátor I (ochranný vodič) |
Pripojenie ventilátora | 2-pólové skrutkové svorky 2,5 mm2 (L2/N2) |
Schválenie | VDE, GOST-R, UL v riadení |
Obj. číslo na DIN lištu |
Obj. číslo skrutky na panel |
Tepelný výkon |
Prevádzkové napätie | Odporúčané predradné istenie |
03084.0-00 | 03084.0-01 | 500 W | AC 230V, 50/60Hz | Poistka T - pomalá 3,15A |
---|---|---|---|---|
03083.0-00 | 03083.0-01 | 600 W | AC 230V, 50/60Hz | Poistka T - pomalá 3,15A |
03082.0-00 | 03082.0-01 | 700 W | AC 230V, 50/60Hz | Poistka T - pomalá 4A |
Schéma


Technické parametre
Parametry
S ventilátorem | |
---|---|
S vestavěným termostatem | |
Plastový ochr. kryt | |
Výbušné prostředí |
