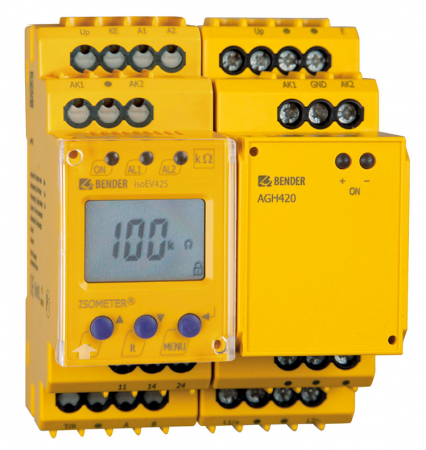

isoEV425+AGH420 - Sledovač izolačného stavu
Strážič izolačného stavu pre striedavé aj jednosmerné jednofázové siete
Monitor izolačného stavu pre IT siete AC, AC/DC 0…793 V a DC 0…1100 V s meraním podpätia a prepätia. Zobrazenie rýchlej odozvy na asymetrickú izolačnú poruchu na LC displeji.
Dopyt na produktPorovnať
Nahradené produktmi
Sledovač izolačného stavu pre IT siete AC, 3(N)AC a DC 0…1000 V s meraním podpätia a prepätia. Pripojenie k monitorovanej sieti pomocou väzobného člena AGH422. Prevedenie s rozhraním RS485 alebo s galvanicky oddeleným analogovým výstupom.
Sledovač izolačného stavu pre neuzemnené nabíjacie stanice podľa štandardu CCS a CHAdeMO. Monitorovanie IT sietí v napäťovom rozsahu DC 50…500 V s meraním podpätia a prepätia. Detekcia jednopólovej poruchy izolácie s dobou reakcie do 1 s, detekcia symetrickej porucy s dobou reakcie do 10 s.
Sledovač izolačného stavu pre jednosmerné IT siete do 0…1000 V vhodný pre DC nabíjacie stanice podľa štandardov CCS a CHAdeMO. Pripojenie na monitorovanú sieť cez väzobný člen AGH420-1. Detekcia jednopólovej aj symetrickej poruchy izolácie, vyhodnotenie podpätia aj prepätia. Komunikácia po rozhraní RS485 protokolom Modbus RTU.
Varianty k produktu isoEV425+AGH420 - Sledovač izolačného stavu (3)
Us DC 19,2...276V, AC 80...276V, 47...63Hz
C < 5mikroF
R 2k...500kOhm / 1k...490kOhm
verze B7... s pružinovými svorkami
Us DC 19,2...276V, AC 80...276V, 47...63Hz
C < 5mikroF
R 2k...500kOhm / 1k...490kOhm
Šroubové svorkovnice
Us DC 19,2...276V, AC 80...276V, 47...63Hz
C < 20mikroF
R 2k...490kOhm / 1k...490kOhm
verze B7... s pružinovými svorkami
Popis produktu
- Monitor izolačného stavu pre nabíjajúce stanice elektromobilov (režim nabíjania 4 podľa IEC 61851-23)
- Monitorovanie napätia r.m.s. s detekciou podopätia a prepätia
- Meranie DC napätia voči zemi (L+/PE, L-/PE)
- Nastaviteľné opozdenie spustienia, opozdenie reakcie a doba odozvy
- Menovité napätie IT siete DC 0…1000 V, 3(N)AC, AC 0…690 V
- Dve nastaviteľné hodnoty reakcie v rozsahu 2 kΩ…500 kΩ ALARM1 a 1 kΩ…490 kΩ ALARM2
- Merací princíp AMP automaticky prispôsobuje merací impulz podmienkam siete až do zvodovej kapacity 5 μF
- Trvalé automonitorovanie funkcie a pripojenie zem/sieť so signalizáciou ALARM
- LED indikácia POWER ON a ALARM (AL1/AL2)
- Interné a externé tlačidlo TEST/RESET
- Alarm relé K1, K2 so spoločným pólom
- Nastaviteľný režim N/O alebo N/C
- Nastaviteľná pamäť poruchových stavov
- Multifunkčný LC displej
- Komunikačné rozhranie RS-485 s protokolom BMS, Modbus RTU a IsoData
- Možnosť ochrany nastavení prístroja heslom
- Možnosť zaplombovania krytu
Rozšírené informácie
Přístroj ISOMETER® isoEV425 je určen k monitorování izolačních odporů jednofázových a třífázových IT sítí AC, AC/DC 0…793 V nebo DC 0…1100 V. Stejnosměrné složky v AC/DC síti neovlivňují dobu odezvy. Oddělený zdroj napájecího napětí umožňuje monitorovat rovněž odpojenou soustavu.
Aplikace
- DC nabíjecí stanice pro elektrická vozidla podle CD EIC 61851-23
Funkce
Na LC displeji je zobrazován aktuální naměřený izolační odpor, což umožňuje snadné sledování změn v monitorované sítí, jako např. připojení dílčího obvodu sítě atp. Hodnoty reakce na pokles izolačního odporu jsou továrně nastaveny na AL1 500 kΩ a AL2 100 kΩ. Jestliže měřená veličina klesne pod hodnotu reakce, je aktivováno zpoždění “ton”. Po skončení doby zpoždění vybrané ALARM relé K1/K2 sepne a ALARM LED AL1/AL2 se rozsvítí. Přístroj rozlišuje poruchy izolace střídavé nebo stejnosměrné sítě s indikací pólu + nebo - a symetrickou poruchu. Tyto poruchy lze v menu přístroje přiradit i k výstupním kontaktům K1/K2 (např. K1 pro poruchu L+ a K2 pro poruchu L-).
Jakmile izolační odpor opět vzroste nad spínací úroveň relé (tj. hodnotu reakce + hysterezi), relé se přepnou do výchozího stavu. Pokud však byla před tím aktivována paměť poruchových stavů, zůstávají ALARM relé ve stavu ALARM až do té doby, dokud nezmáčkneme tlačítko RESET nebo dokud není odpojeno napájecí napětí.
Tlačítko TEST se používá pro kontrolu funkce přístroje. Parametry přístroje je možné nastavit pomocí funkčních tlačítek na čelním panelu a displeje nebo také pomocí komunikačního rozhraní BMS a externího převodníku COM460IP. Toto rozhraní lze využít i k dálkovému přenosu dat nebo převodu na komunikace Modbus RTU, Modbus TCP, Profibus.
Připojení přístroje
Připojení přístroje k monitorované síti (svorky L1/+, L2/-), k zemnímu vodiči PE (svorky E/KE) a propojení s vazebním členem AGH420 je jednak kontrolováno automaticky každých 24 hodin a jednak při každém stisknutí tlačítka TEST, pokud je k přístroji připojeno napájecí napětí. V případě přerušení připojovacích vodičů, ALARM relé K2 sepne a LED diody ON/AL1/AL2 začnou blikat a na displeji se objeví výstražné hlášení:
- "E.0x" Porucha připojení mezi isoPV425 a AGH420 nebo chyba sítě
- "E.01" Porucha připojení přístroje k PE vodiči,
- "E.02" Porucha v připojení do sítě
Po odstranění poruchy se ALARM relé vrátí do původního stavu a to buď automaticky, nebo stisknutím tlačítka RESET.
Princip měření
Hlidač izolace ISOMETER® isoEV425 využívá AMP a PCP měřicí princip.
Normy
ISOMETER® isoEV425 s vazebným člen AGH420 odpovídá požadavkům:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- EN 61557-8
- IEC 61557-8
Technické parametre
Parametry
| Aplikácie | automobily a elektromobily průmysl železnice |
|---|---|
| Rozsah pracovných teplôt | 55 °C 56 °C 60 °C |
| Riadiace obvody |  Ne |
| Pomocné obvody | Ne |
| Hlavné obvody |  Ano |
| Monitorovaná sieť 3(N)AC | Ano |
| Monitorovaná sieť AC | Ano |
| Monitorovaná sieť AC/DC | Ano |
| Monitorovaná sieť DC | Ano |
| Menovité napätie Un AC | 0 V … 690 V |
| Menovité napätie Un DC | 0 V … 1 kV |
| Tolerancia napätia Un | AC +15% DC +10% |
| Rozptylová kapacita siete Ce µF | 0 F … 5 µF |
| Hodnota reakcie Ran kΩ | 1 kΩ … 490 kΩ |
| Prepojené siete | NIE |
| Generátor pulzov pre vyhľadávanie poruchy izolácie | Ne |
| Montáž na DIN lištu | Ano |
| Montáž pomocou skrutiek | Ano |
| Montáž do panelu/na stenu | NIE |
| Webový server | Ne |
| Modbus TCP | Ne |
| Modbus RTU | Ano |
| BCOM | Ne |
| BS | Ne |
| BMS | Ne |
| isoData | Ne |
| CAN | Ne |
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité napětí izolace (A1, A2) - (11, 14, 24) | 300 V |
|---|---|
| Jmenovité impulzní výdržné napětí | 4 kV |
| Kategorie přepětí | III |
| Stupeň znečištění | 3 |
|
Ochranné oddělení (zesílená izolace) mezi |
(A1,A2) - (AK1,GND,AK2,UP,KE,T/R,A,B) - (11,14,12) |
| Test dielektrika podle IEC61010-1 | 2,2 kV |
| Napájecí napětí | |
| Napájecí napětí US | DC 19,2…276 V, AC 80…276 V, 47…63 Hz |
|---|---|
| Vlastní spotřeba | ≤ 3 W, ≤ 9 VA |
| Parametry monitorované IT sítě | |
| Jmenovité napětí sítě Un s AGH420 | 3(N)AC, AC 0…793 V/DC 0…1100 V |
|---|---|
| Rozsah jmenovitého napětí sítě Un s AGH420 (UL508) | AC/DC 0…600 V |
| Jmenovité napětí sítě Un s AGH420 | DC 40…460 Hz |
| Měřicí obvod | |
| Svodová kapacita sítě Ce | ≤ 5 μF |
|---|---|
| Cizí DC napětí Ufg | ≤ 1150 V |
| Hodnoty reakce | |
| Jmenovitá hodnota reakce Ran1 (Alarm 1) | 2…500 kΩ (500 kΩ)* |
|---|---|
| Jmenovitá hodnota reakce Ran2 (Alarm 2) | 1…490 kΩ (100 kΩ)* |
| Nejistota měření Ran | ± 15 %, nejméně ± 1 kΩ |
| Hystereze Ran | 25 %, nejméně 1 kΩ |
| Detekce podpětí | 30 V…1.14 kV (off)* |
| Detekce přepětí | 31 V…1.15 kV (off)* |
| Nejistota měření U | ± 5 %, nejméně ± 5 V |
| Nejistota měření v závislosti na kmitočtu ≥ 200 Hz | -0.03 %/Hz |
| Hystereze U | 5 %, nejméně 5 V |
| Specifické časy | |
| Doba odezvy tan při RF = 0,5 x Ran a Ce = 1 μF podle IEC 61557-8 | ≤ 10 s |
|---|---|
| Zpoždění spuštění t | 0…10 s (0 s)* |
| Zpoždění reakce ton | 0…99 s (0 s)* |
| Doba odezvy toff | 0…99 s (0 s)* |
| Zobrazení, paměť | |
| Displej | LC, multifunkční, nepodsvětlený |
|---|---|
| Rozsah zobrazení, měřicí rozsah izolačního odporu RF | 1 kΩ…1 MΩ |
| Nejistota měření při RF ≤ 1 MΩ | ± 15 %, nejméně ± 1 kΩ |
| Rozsah zobrazení, měřicí rozsah jmenovitého napětí sítě Un | 30 V…1.15 kV rms |
| Nejistota měření | ± 5 %, nejméně ± 5 V |
| Nejistota měření v závislosti na kmitočtu ≥ 200 Hz | -0.03 %/Hz |
| Rozsah zobrazení, měřicí rozsah svodové kapacity sítě při RF > 10 kΩ | 0…10 μF |
| Nejistota měření | ± 15 %, nejméně ± 2 μF |
| Heslo | off/0…999 (0, off)* |
| Paměť chyb, ALARM relé | on/(off)* |
| Rozhraní | |
| Rozhraní/protokol | RS-485/BMS, Modbus RTU, isoData |
|---|---|
| Přenosová rychlost | 9,6 kbit/s (BMS), nastavitelná (Modbus RTU), 115,2 kbit/s (isoData) |
| Maximální délka kabelu (9,6 kbit/s) | 1200 m |
| Kabel: Kroucený pár, jedna strana stínění připojena k PE | doporučený: J-Y(St)Y min. 2x0.6 |
| Zakončovací odpor | 120 Ω (0,25 W), DIP přepínač |
| Adresa zařízení, BMS sběrnice, Modbus RTU | 3…90 (3)* |
| Spínací obvody | |
| Spínaci prvky | jedno relé se dvěma spínacími kontakty, společný kontakt 11 |
|---|---|
| Pracovní režim | N/C nebo N/O (N/C)* |
| Doba elektrické životnosti, počet cyklů | 10 000 |
| Spínací parametry podle IEC 60947-5-1 | |
| Kategorie užití | AC-13 AC-14 DC-12 DC-12 DC-12 |
| Jmenovité spínací napětí | 230 V 230 V 220 V 110 V 24 V |
| Jmenovitý spínací proud | 5 A 3 A 0,1 A 0,2 A 1 A |
| Minimální záťež kontaktu | 1 mA při AC/DC ≥ 10 V |
| Mechanické vlastnosti, klimatické podmínky, EMC | |
| EMC | IEC61326-2-4 |
|---|---|
| Teplota okolí při provozu a dlouhodobém skladování | -40…+70 °C |
| Teplota okolí při přepravě | -40…+80 °C |
| Klimatická třída podle IEC 60721 (vše bez orosení nebo jinovatky): | |
| Statické použití IEC 60721-3-3 | 3K7 |
| Přeprava IEC 60721-3-2 | 2K4 |
| Dlouhodobé skladování IEC 60721-3-1 | 1K5 |
| Klasifikace mechanické odolnosti podle IEC 60721 Statické použití IEC 60721-3-3 | 3M4 |
| Přeprava IEC 60721-3-2 | 2M2 |
| Dlouhodobé skladování IEC 60721-3-1 | 1M3 |
| Připojení | |
| Typ připojení | pružinové svorky |
|---|---|
| Jmenovitý proud | ≤ 10 A |
| Vlastnosti připojení | |
| jednoduchý vodič | 0,2…2.5 mm² (AWG 24…14) |
| splétané lanko bez objímky | 0,2…2.5 mm² (AWG 24…14) |
| splétané lanko s objímkou | 0,2…1.5 mm² (AWG 24…16) |
| Délka odizolování vodiče | 10 mm |
| Otevírací sila pro svorky | 50 N |
| Průměr otvoru svorky | 2,1 mm |
| Zapojení svorek Up, AK1, GND, AK2 | viz technické údaje AGH420, sekce "Připojení" |
| Všeobecná data | |
| Pracovní režim | trvalý provoz |
|---|---|
| Montáž | chladící otvory musí být orientovány vertikálně |
| Stupeň krytí podle IEC 60529 | |
| vnitřní komponenty | IP30 |
| svorky | IP20 |
| Materiál pouzdra | polykarbonát |
| Rychlá montáž na DIN lištu | podle IEC 60715 |
| Uchycení pomocí šroubů | 2 x M4 s montážní svorkou |
| Hmotnost | ≤ 150 g |
Technické údaje AGH420
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité napětí izolace | 1000 V |
|---|---|
| Jmenovité impulzní výdržné napětí/stupeň znečištění | 8 kV/3 |
| Kategorie přepětí | III |
| Ochranné oddělení (zesílená izolace) mezi | (L1/+, L2/-) - (AK1, GND, AK2, Up, E) |
| Test dielektrika podle IEC 61010-1 | 4,3 kV |
| Parametry monitorované IT sítě | |
| Rozsah jmenovitého napětí sítě Un | DC 0…1100 V |
| Rozsah jmenovitého napětí sítě Un s AGH420 (UL508) | AC/DC 0…600 V |
| Měřicí obvod | |
| Měřicí napětí Um | ± 45 V |
| Měřicí proud | ≤ 400 µA |
| Interní DC odpor Ri | 120 kΩ |
| Mechanické vlastnosti, klimatické podmínky, EMC | |
| EMC | IEC61326-2-4 |
| Teplota okolí při provozu a dlouhodobém skladování | -40…+70 °C |
| Teplota okolí při přepravě | -40…+80 °C |
| Klimatická třída podle IEC 60721 (vše bez orosení nebo jinovatky): | |
| Statické použití IEC 60721-3-3 | 3K7 |
| Přeprava IEC 60721-3-2 | 2K4 |
| Dlouhodobé skladování IEC 60721-3-1 | 1K5 |
| Klasifikace mechanické odolnosti podle IEC 60721 | |
| Statické použití IEC 60721-3-3 | 3M4 |
| Přeprava IEC 60721-3-2 | 2M2 |
| Dlouhodobé skladování IEC 60721-3-1 | 1M3 |
| Připojení | |
| Typ připojení | pružinové svorky |
| Jmenovitý proud | ≤ 10 A |
| Vlastnosti připojení | |
| jednoduchý vodič | 0,2…2.5 mm² (AWG 24…14) |
| splétané lanko bez objímky | 0,2…2.5 mm² (AWG 24…14) |
| splétané lanko s objímkou | 0,2…1.5 mm² (AWG 24…16) |
| Délka odizolování vodiče | 10 mm |
| Otevírací sila pro svorky | 50 N |
| Průměr otvoru svorky | 2,1 mm |
| Zapojení svorek Up, AK1, GND, AK2 - délka kabelů | ≤ 0,5 m |
| Průřez vodičů | ≥ 0,75 mm 2 |
| Všeobecná data | |
| Pracovní režim | trvalý provoz |
| Montáž | chladící otvory musí být orientovány vertikálně |
| Vzdálenost od jiných přístrojů od Un > 800 V | ≥ 30 mm |
| Stupeň krytí podle IEC 60529 | |
| vnitřní komponenty | IP30 |
| svorky | IP20 |
| Materiál pouzdra | polykarbonát |
| Rychlá montáž na DIN lištu | podle IEC 60715 |
| Uchycení pomocí šroubů | 2 x M4 s montážní svorkou |
| Hmotnost | ≤ 150 g |
Rozměry pouzdra XM420
