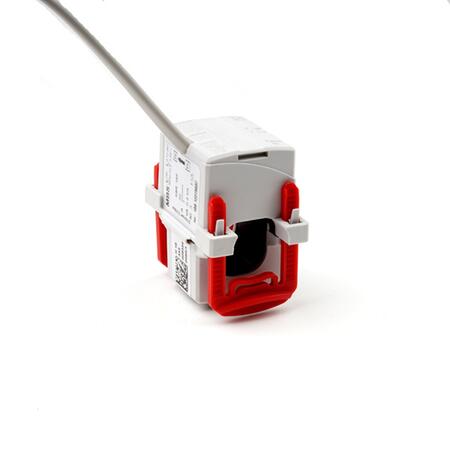

Merací transformátor s rozoberateľným jadrom KBR 18S
KBR 18S
KBR 18S
KBR 18S
Merací transformátor s rozoberateľným jadrom KBR 18S
KBR 18S
KBR 18S
KBR 18S

KBR 18S - Merací transformátor prúdu s rozoberateľným jadrom, na kábel

Primárny m. prúd: 60...250 A
Primárny vodič Ø: max 18 mm
Šírka: 36 mm
Výška: 51,10 mm
Hĺbka: 50 mm

Cena 59,49 EUR
73,17 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (9)
ChatDopyt na produkt
PorovnáníPorovnať
Jiří Formánek
Jiří Formánek
+420 775 784 899
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
VariantyVoliteľné príslušenstvoPopis produktuTechnické parametreSúbory na stiahnutieČlánkySúvisiace produkty

Varianty k produktu KBR 18S - Merací transformátor prúdu s rozoberateľným jadrom, na kábel (9)

Filtrace
Primárny menovitý prúd
Trieda presnosti
Menovitý výkon
Primárny menovitý prúd:
60 A[1]75 A[1]100 A[1]125 A[1]150 A[1]200 A[2]250 A[2]Zrušiť ⨯
Trieda presnosti:
1[2]3[7]Zrušiť ⨯
Menovitý výkon:
0,4 VA[2]0,5 VA[2]0,75 VA[2]1 VA[1]1,5 VA[1]2 VA[1]Zrušiť ⨯
KBR 18S; 100/1A; 0,75VA; tř.3 Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18S; 100/1A; 0,75VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 0,75VA
Třída přesnosti: 3
OBJ: 18S-0003
EAN: 4061701055443
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
59,49 EUR/ks
73,17 EUR s DPH
Porovnání
+-
Košík
KBR 18S; 125/1A; 0,75VA; tř.3 Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18S; 125/1A; 0,75VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 125/1A
Jmenovitý výkon: 0,75VA
Třída přesnosti: 3
OBJ: 18S-0004
EAN: 4061701055450
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
59,49 EUR/ks
73,17 EUR s DPH
Porovnání
+-
Košík
KBR 18S; 150/1A; 1VA; tř.3 Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18S; 150/1A; 1VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 3
OBJ: 18S-0005
EAN: 4061701055467
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
59,49 EUR/ks
73,17 EUR s DPH
Porovnání
+-
Košík
KBR 18S; 200/1A; 0,4VA; tř.1 Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18S; 200/1A; 0,4VA; tř.1
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 0,4VA
Třída přesnosti: 1
OBJ: 18S-0006
EAN: 4061701055474
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
59,49 EUR/ks
73,17 EUR s DPH
Porovnání
+-
Košík
KBR 18S; 200/1A; 1,5VA; tř.3 Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18S; 200/1A; 1,5VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 3
OBJ: 18S-0007
EAN: 4061701055504
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
59,49 EUR/ks
73,17 EUR s DPH
Porovnání
+-
Košík
KBR 18S; 250/1A; 0,5VA; tř.1 Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18S; 250/1A; 0,5VA; tř.1
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 0,5VA
Třída přesnosti: 1
OBJ: 18S-0008
EAN: 4061701055511
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
59,49 EUR/ks
73,17 EUR s DPH
Porovnání
+-
Košík
KBR 18S; 250/1A; 2VA; tř.3 Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18S; 250/1A; 2VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 2VA
Třída přesnosti: 3
OBJ: 18S-0009
EAN: 4061701055528
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
59,49 EUR/ks
73,17 EUR s DPH
Porovnání
+-
Košík
KBR 18S; 60/1A; 0,4VA; tř.3 Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18S; 60/1A; 0,4VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 60/1A
Jmenovitý výkon: 0,4VA
Třída přesnosti: 3
OBJ: 18S-0001
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
59,49 EUR/ks
73,17 EUR s DPH
Porovnání
+-
Košík
KBR 18S; 75/1A; 0,5VA; tř.3 Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18S; 75/1A; 0,5VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 75/1A
Jmenovitý výkon: 0,5VA
Třída přesnosti: 3
OBJ: 18S-0002
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
59,49 EUR/ks
73,17 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k KBR 18S - Merací transformátor prúdu s rozoberateľným jadrom, na kábel

Příchytka na lištu DIN na KBR 18S
Příchytka na lištu DIN na KBR 18S
KBR 18S
Zjistit více
OBJ: 55016
EAN: 4061701165616
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
3,36 EUR/ks
4,13 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Násuvný merací transformátor s rozoberateľným jadrom pre primarne menovité prúdy od 60 do 250 A, sekundárny prúd 1 A, menovité výkony 0,4 až 2 VA. K dodaniu v triede presnosti 1 a 3.

Transformátor KBR 18S nájde hlavné využitie pri dodatočnej montáži na kábel, kedy nie je nutné prerušenie primárneho vodiča. Prichytenie transformátora pomocou fixačnej spony  zjednodušuje montáž a umožňuje upevnenie iba jednou rukou. Vďaka malým, kompaktným rozmerom, sú vhodné aj do ťažko prístupných miest alebo obmedzených priestorov.
Transformátory KBR sú vyrobené v súlade s normami DIN EN 60044/1 a VDE 0414 část 1.



Obecné vlastnosti

  • Men. trvalý tepelný prúd Icth: 1,2 x IN
  • Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
  • Nadprúdové číslo: FS5
  • Men. dynamický prúd Idyn: 2,5 x Ith
  • Max. prevádzkové napätie Um: 0.72 kV
  • Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
  • Menovitý kmitočet: 50 Hz
  • Odpor záťaže napäťového výstupu: min. 1kΩ
  • Trieda izolácie: E
  • Stupeň krytia: IP 20
  • Rozsah pracovných teplôt: -5°C až +50°C
  • Rozsah skladovacích teplôt: -25°C až +70°C

Technické parametre

Parametry

Primárny vodič Ø (max)18 mm
Šírka36 mm

Parametre variant k KBR 18S - Merací transformátor prúdu s rozoberateľným jadrom, na kábel

Primárny menovitý prúdMenovitý výkonTrieda presnosti: 1Trieda presnosti: 3
Sekundárny prúd: 1 ASekundárny prúd: 1 A
60 A0,4 VA18S-0001
75 A0,5 VA18S-0002
100 A0,75 VA18S-0003
125 A0,75 VA18S-0004
150 A1 VA18S-0005
200 A0,4 VA18S-0006
1,5 VA18S-0007
250 A0,5 VA18S-0008
2 VA18S-0009
