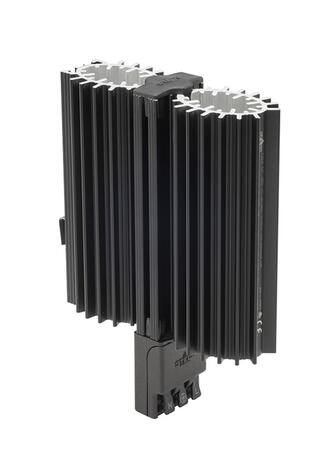

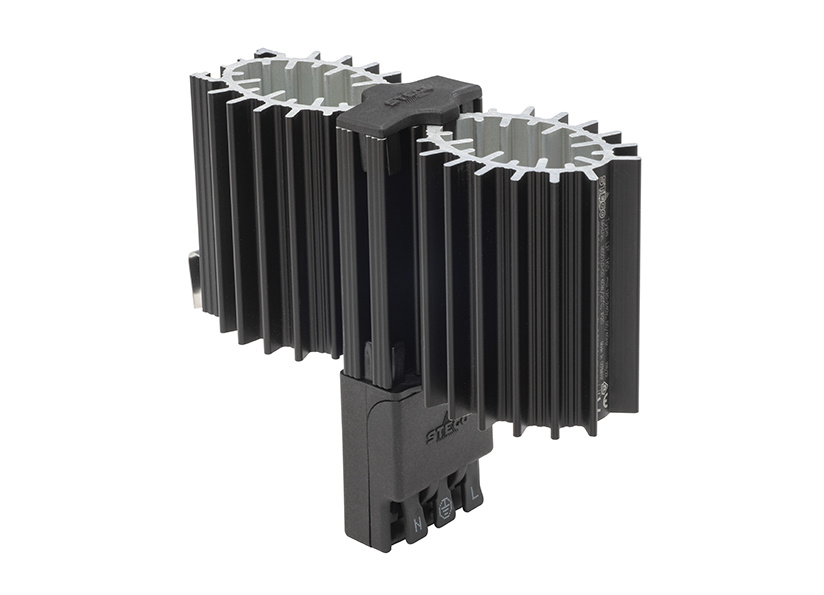

LP 165 - Polovodičové topné těleso
Tepelné výkony: 60, 75, 100 a 150 W
Polovodičové topné těleso se svorkovnicí pro vyhřívání uzavřených skříní, k ochraně před nízkou teplotou a kondenzací vlhkosti.
Napětí: 120-240 V AC
Dostupnosť: Skladom v GHV
Zvoľte variantu (4)
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Varianty k produktu LP 165 - Polovodičové topné těleso (4)
Filtrace
Na sklade
Výkon
Napájanie
Polovodičové topné teleso
LP 165 - 60WTopný výkon: 60 W; Zapínací proud: 4,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Rozměry: 107 x 42 x 115 mm; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 6,0 A; Schválení: CE, UL, VDE, EAC
Rozměry: 107 x 42 x 115 mm; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 6,0 A; Schválení: CE, UL, VDE, EAC
Polovodičové topné teleso
LP 165 - 75WTopný výkon: 60 W; Zapínací proud: 4,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Rozměry: 107 x 42 x 115 mm; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 6,0 A; Schválení: CE, UL, VDE, EAC
Rozměry: 107 x 42 x 115 mm; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 6,0 A; Schválení: CE, UL, VDE, EAC
Polovodičové topné teleso
LP 165 - 100WTopný výkon: 100 W; Zapínací proud: 6,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Rozměry: 167 x 42 x 115 mm; Hmotnost: 0,5 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 8,0 A; Schválení: CE, UL, VDE, EAC
Rozměry: 167 x 42 x 115 mm; Hmotnost: 0,5 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 8,0 A; Schválení: CE, UL, VDE, EAC
Polovodičové topné teleso
LP 165 - 150WTopný výkon: 150 W; Zapínací proud: 8,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Rozměry: 167 x 42 x 115 mm; Hmotnost: 0,5 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 10,0 A; Schválení: CE, UL, VDE, EAC
Rozměry: 167 x 42 x 115 mm; Hmotnost: 0,5 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 10,0 A; Schválení: CE, UL, VDE, EAC
Popis produktu
Topná tělesa chrání komponenty v rozvodných skříních před jejich selháním z důvodu kondenzace a současně slouží jako ochrana před poklesem teploty pod stanovenou minimální hodnotu. Komínový efekt hliníkového profilového zářiče pomáhá dokonalejšímu rozvodu tepla v rozváděči. Topná tělesa jsou dimenzována pro trvalý provoz.

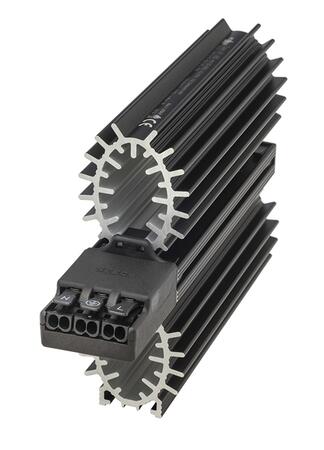

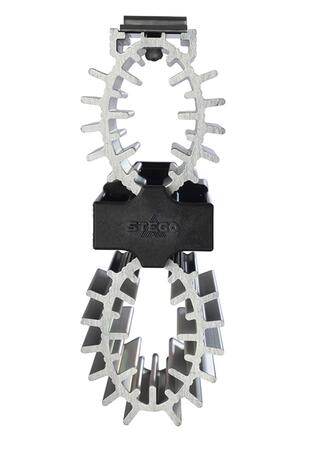

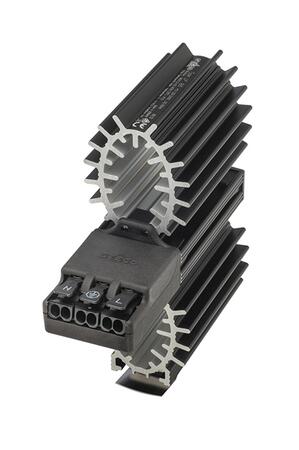

Smyčkový tvar topného tělesa
Inovativní hliníkový profil smyčky efektivně absorbuje teplo z PTC polovodičového topného elementu a garantuje optimální přenost tepla uvnitř skříně po celou dobu životnosti.
- Polovodičový topný element PTC.
- Malé kompaktní topné těleso s hliníkovým zářičem.
- Konstrukce ve tvaru smyčky pro optimální přenos tepla.
- Odolnost topného tělesa proti mikrovibracím.
- Široký rozsah napájecích napětí od 120-240 V AC
- Dynamický náběh teploty.
- Energeticky úsporné.
- Nastavený teplotní limit, omezující přehřátí.
- Jednoduchá montáž na DIN lištu.
Rozšírené informácie
Obecné technické údaje
| Provozní napětí | AC/DC 120...240 V (min. 110 V, max. 265 V) |
|---|---|
| Topný element | PTC rezistor - s teplotním limitem |
| Tepelný zářič | eloxovaný hliníkový profil |
| Připojení | 3 x tlakové svorky pro lanko 0,5 - 1,5 mm2 (s koncovkou) pevný drát 0,5 - 2,5 mm2 |
| Uchycení | příchytka na DIN lištu 35 mm EN 60715 |
| Montážní poloha | svislá (s výstupem vzduchu nahoře, přívod napájení dole) |
| Provozní/skladovací teplota | -45 až +70 °C (-49 až +158 °F) |
| Provozní/skladovací vlhkost | max. 90 % RV (nekondenzující) |
| Stupeň krytí/třída | IP20 / I (uzeměním) |
| Schválení | VDE, EAC nebo UL File No. 234324 |
| Poznámka | Další napájecí napětí na dotaz |
Technické a objednací údaje
| Objednací číslo |
Topný výkon1 | Max. spínací proud | Doporučená pojistka T |
Délka (mm) | Váha (kg) |
| 16501.0-00 | 60 W | 4 A | 6 A |
107 |
0,3 |
|---|---|---|---|---|---|
| 16502.0-00 | 75 W | 4 A | 6 A | 107 | 0,3 |
| 16503.0-00 | 100 W | 6 A | 8 A | 167 | 0,3 |
| 16504.0-00 | 150 W | 8 A | 10 A | 167 | 0,3 |
| 1 při pokojové teplotě 20 °C (+68 °F) | |||||
Schéma
Příklad zapojení
Technické parametre
Parametry
| Plastový ochr. kryt |  Nie |
|---|---|
| S ventilátorem | Nie |
| S vestavěným termostatem | Nie |
| Výbušné prostředí | Nie |
