Novinka

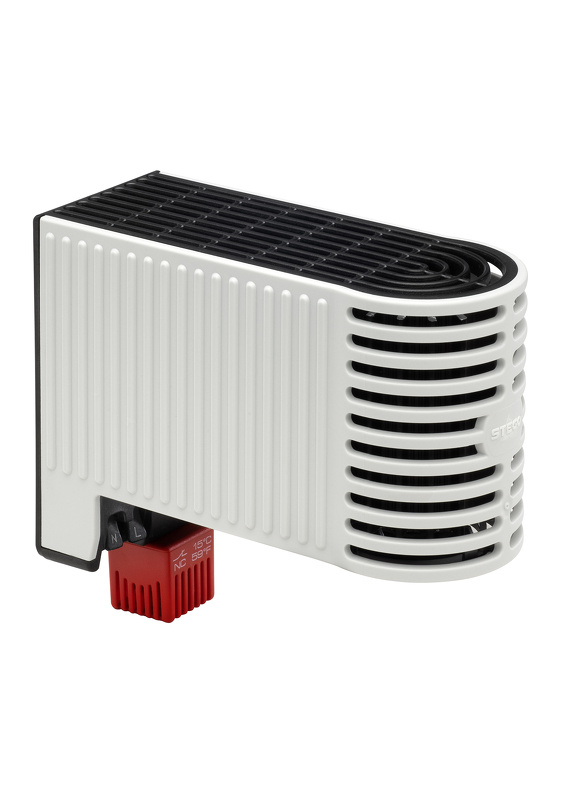

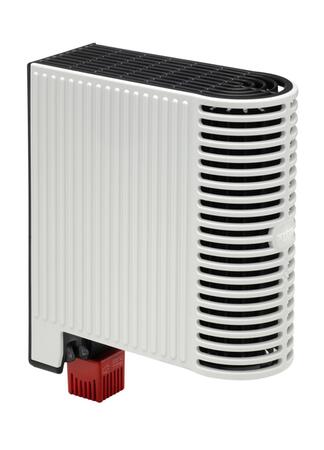

LTF 065 - Polovodičové topné těleso

Tepelné výkony: 50, 100 a 150 W
Polovodičové topné těleso s vestavěným termostatem a ochranným plastovým krytem k zajištění minimální požadované teploty a zabránění kondenzace vlhkosti.
Napětí: 120-240 V AC

Cena od 45,60 EUR
od 54,72 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (6)
ChatDopyt na produkt
PorovnáníPorovnať
Patrik Popela
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel

Varianty k produktu LTF 065 - Polovodičové topné těleso (6)

Vyhrievacie teleso - Séria LTF 065
Topné teleso s termostatom
LTF 065 - 50W, 15°C
Topný výkon: 50 W; Zapínací proud: 4,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Teplota vypnutí: +15°C; Teplota zapnutí: +5°C; Rozměry: 124 x 57 x 140 mm; Hmotnost: 0,4 Kg
Barva: bílá; Montáž: DIN lišta; Doporučená pojistka (s časovou prodlevou): 6,0A
Stupeň krytí: IP20; Schválení: CE, UL, VDE, EAC, DIN EN IEC
OBJ: 06510.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
45,60 EUR/ks
54,72 EUR s DPH
Porovnání
+-
Košík
LTF 065 - 100W, 15°C Topné teleso s termostatom
Topné teleso s termostatom
LTF 065 - 100W, 15°C
Topný výkon: 100 W; Zapínací proud: 6,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Teplota vypnutí: +15°C; Teplota zapnutí: +5°C; Rozměry: 184 x 57 x 140 mm; Hmotnost: 0,75 Kg
Barva: bílá; Montáž: DIN lišta; Doporučená pojistka (s časovou prodlevou): 8,0 A
Stupeň krytí: IP20; Schválení: CE, UL, VDE, EAC, DIN EN IEC
OBJ: 06513.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
62,70 EUR/ks
75,24 EUR s DPH
Porovnání
+-
Košík
LTF 065 - 150W, 15°C Topné teleso s termostatom
Topné teleso s termostatom
LTF 065 - 150W, 15°C
Topný výkon: 100 W; Zapínací proud: 8,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Teplota vypnutí: +15°C; Teplota zapnutí: +5°C; Rozměry: 184 x 57 x 140 mm; Hmotnost: 0,75 Kg
Barva: bílá; Montáž: DIN lišta; Doporučená pojistka (s časovou prodlevou): 10,0 A
Stupeň krytí: IP20; Schválení: CE, UL, VDE, EAC, DIN EN IEC
OBJ: 06514.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
79,70 EUR/ks
95,64 EUR s DPH
Porovnání
+-
Košík
Vyhrievacie teleso - Séria LTF 065
Topné teleso s termostatom
LTF 065 - 50W, 25°C
Topný výkon: 50 W; Zapínací proud: 4,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Teplota vypnutí: +25°C; Teplota zapnutí: +15°C; Rozměry: 124 x 57 x 140 mm; Hmotnost: 0,4 Kg
Barva: bílá; Montáž: DIN lišta; Doporučená pojistka (s časovou prodlevou): 6,0A
Stupeň krytí: IP20; Schválení: CE, UL, VDE, EAC, DIN EN IEC
OBJ: 06520.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
45,60 EUR/ks
54,72 EUR s DPH
Porovnání
+-
Košík
LTF 065 - 100W, 25°C Topné teleso s termostatom
Topné teleso s termostatom
LTF 065 - 100W, 25°C
Topný výkon: 100 W; Zapínací proud: 6,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Teplota vypnutí: +25°C; Teplota zapnutí: +15°C; Rozměry: 184 x 57 x 140 mm; Hmotnost: 0,75 Kg
Barva: bílá; Montáž: DIN lišta; Doporučená pojistka (s časovou prodlevou): 8,0 A
Stupeň krytí: IP20; Schválení: CE, UL, VDE, EAC, DIN EN IEC
OBJ: 06523.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
62,70 EUR/ks
75,24 EUR s DPH
Porovnání
+-
Košík
LTF 065 - 150W, 25°C Topné teleso s termostatom
Topné teleso s termostatom
LTF 065 - 150W, 25°C
Topný výkon: 100 W; Zapínací proud: 8,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Teplota vypnutí: +25°C; Teplota zapnutí: +15°C; Rozměry: 184 x 57 x 140 mm; Hmotnost: 0,75 Kg
Barva: bílá; Montáž: DIN lišta; Doporučená pojistka (s časovou prodlevou): 10,0 A
Stupeň krytí: IP20; Schválení: CE, UL, VDE, EAC, DIN EN IEC
OBJ: 06524.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
79,70 EUR/ks
95,64 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Topná tělesa jsou určena pro použití v malých uzavřených zařízeních k zajištění minimální provozní teploty a zabránění kondenzace vlhkosti.
Komínový efekt hliníkového profilového zářiče pomáhá dokonalejšímu rozvodu tepla v rozváděči.Těleso je vybaveno hliníkovm zářičem s plastovým krytem, které zabrání popálení při nechtěném dotyku.
Regulaci zajišťuje vestavěný pevně nastavený termostat. Odpadá tímto potřeba zapojení externího termostatu a připojovacích vodičů. Topení je konstruováno pro trvalý provoz.

Smyčkový tvar topného tělesa
Inovativní hliníkový profil smyčky efektivně absorbuje teplo z PTC polovodičového topného elementu a garantuje optimální přenost tepla uvnitř skříně po celou dobu životnosti.

Odolnost proti nárazu a mikrovibracím
Všechny topná tělesa s krytem ve tvaru smyčky byla úspešně testována proti nárazům a mikrovibracím.
Jsou tak vhodná pro aplikace nebo situace, kde vlivem provozu docházím k silným vibracím jako je železniční a silniční doprava, mobilní aplikace (antény, stožáry), větrné elektrárny a stojany, lampy s osvětlením nebo stožáry s elektronikou (kamerové nebo detekční systémy).

Vše je v souladu s normami: DIN EN 60068-2-27:2010-02, DIN EN 60068-2-64:2009-04 ve vztahu dle normy DIN EN IEC 61373:2011-04, kat. 1 B.

  • Polovodičový topný element PTC.
  • Kompaktní topné těleso s hliníkovým zářičem.
  • Konstrukce ve tvaru smyčky pro optimální přenos tepla.
  • Odolnost proti nárazu a mikrovibracím
  • Odolnost topného tělesa proti mikrovibracím.
  • Široký rozsah napájecích napětí od 120-240 V AC
  • Dynamický náběh teploty.
  • Energeticky úsporné.
  • Integrovaný termostat
  • Jednoduchá montáž na DIN lištu.

Rozšírené informácie

Obecné technické údaje

Provozní napětí AC/DC 120...240 V (min. 110 V, max. 265 V)
Topný element PTC rezistor - s teplotním limitem
Povrchová teplota < +80 °C (+176 °F) neplatí pro horní mřížku
Připojení

2 x tlakové svorky pro lanko 0,5 - 1,5 mm2 (s koncovkou)
pevný drát 0,5 - 2,5 mm2

Kryt

plast dle UL94 V-0, černý a bílý

Uchycení příchytka na DIN lištu 35 mm EN 60715
Montážní poloha svislá (s výstupem vzduchu nahoře, přívod napájení dole)
Provozní/skladovací teplota -45 až +70 °C (-49 až +158 °F)
Provozní/skladovací vlhkost max. 90 % RV (nekondenzující)
Stupeň krytí/třída IP20 / II (uzeměním)
Schválení

VDE, EAC
UL File No. E234324
DIN EN 60068-2-27:2010-02
DIN EN 60068-2-64:2009-04
ve spojení s DIN EN IEC 61373:2011-04, kat. 1 B

Poznámka

Další napájecí napětí na dotaz
Jiný rozsah nastavených teplot na vyžádání

Technické a objednací údaje

Objednací
číslo
Topný výkon1 Max. spínací proud Doporučená
pojistka T
Rozpínací teplota2 Spínací teplota2 Výška (mm)
06510.0-00 50 W 4 A 6 A +15 °C (+59 °F) +5 °C (+41 °F) 124
06513.0-00 100 W 6 A 8 A +15 °C (+59 °F)  +5 °C (+41 °F)  184
06514.0-00 150 W 8 A 10 A +15 °C (+59 °F) +5 °C (+41 °F) 184
06520.0-00 50 W 4 A 6 A +25 °C (+77 °F) +15 °C (+59 °F)  124
06523.0-00 100 W 6 A 8 A  +25 °C (+77 °F) +15 °C (+59 °F)   184
06524.0-00 150 W 8 A  10 A  +25 °C (+77 °F)  +15 °C (+59 °F)   184
1 při pokojové teplotě 20 °C (+68 °F), 2 tolerance ± 5 K

Schéma

Schéma polovodičového topného tělesa LTF 065

Příklad zapojení

Příklad zapojení polovodičového topného tělesa LTF 065
