CTBC citlivé transformátory prúdov typu B

Meracie prúdové transformátory radou CTBC pre prúdy typu B

Meracie prúdové transformátory radu CTBC... s kruhovým otvorom a vysokou citlivosťou na striedavé, pulzujúce a jednosmerné prúdy typu B určené pre meracie a vyhodnocovacie jednotky CTUB100, RCMB300 a MRCDB300.

Cena od 88 EUR
od 105,60 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (10)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu CTBC citlivé transformátory prúdov typu B (10)

Filtrace
Na sklade

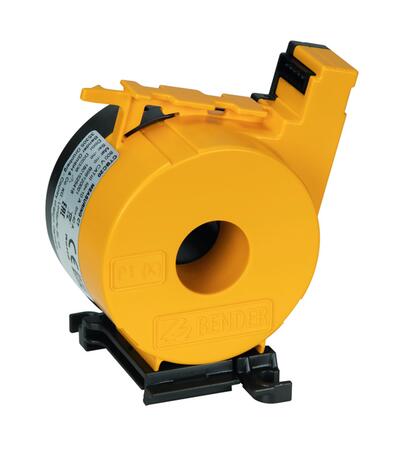

Meracie transformátory CTBC20
Transformátor prúdu
CTBC20
Měřicí transformátor, průměr 20 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
OBJ: B98120001
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
88 EUR/ks
105,60 EUR s DPH
Porovnání
+-
Košík

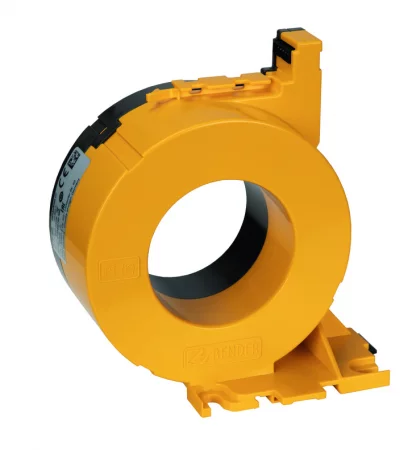

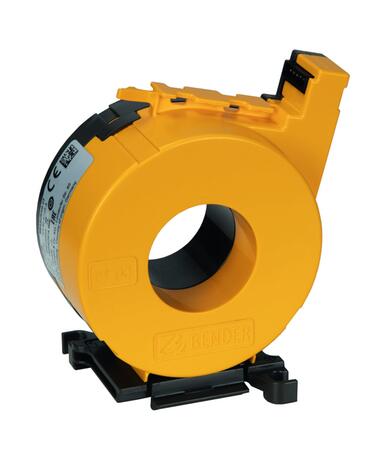

Meracie transformátory CTBC35
Transformátor prúdu
CTBC35
Měřicí transformátor, průměr 35 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
OBJ: B98120003
Záruka: 60 m.
Skladom v GHV
skladom 8 ks
131 EUR/ks
157,20 EUR s DPH
Porovnání
+-
Košík
Meracie transformátory CTBC60
Transformátor prúdu
CTBC60
Měřicí transformátor, průměr 60 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
OBJ: B98120005
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
178 EUR/ks
213,60 EUR s DPH
Porovnání
+-
Košík

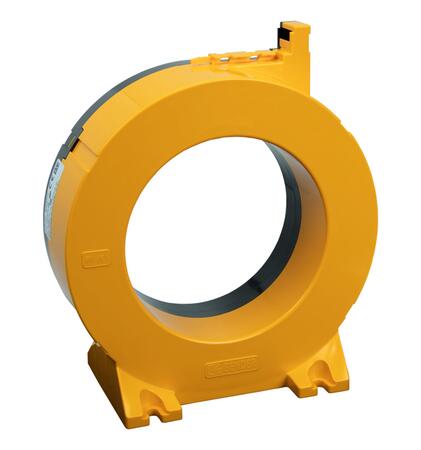

Meracie transformátory CTBC120
Transformátor prúdu
CTBC120
Měřicí transformátor, průměr 120 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
OBJ: B98120007
Záruka: 60 m.
Skladom v GHV
skladom 1 ks
425 EUR/ks
510 EUR s DPH
Porovnání
+-
Košík

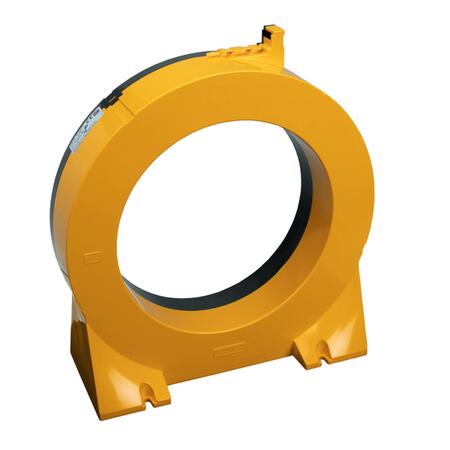

Meracie transformátory CTBC210
Transformátor prúdu
CTBC210
Měřicí transformátor, průměr 210 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
OBJ: B98120008
Záruka: 60 m.
Skladom v GHV
skladom 2 ks
836 EUR/ks
1 003,20 EUR s DPH
Porovnání
+-
Košík
Meracie transformátory CTBC20
Transformátor prúdu s tienením
CTBC20P
Měřicí transformátor, magneticky stíněný, průměr 20 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
OBJ: B98120002
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
119 EUR/ks
142,80 EUR s DPH
Porovnání
+-
Košík
Meracie transformátory CTBC35
Transformátor prúdu s tienením
CTBC35P
Měřicí transformátor, magneticky stíněný, průměr 35 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
OBJ: B98120004
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
188 EUR/ks
225,60 EUR s DPH
Porovnání
+-
Košík
Meracie transformátory CTBC60
Transformátor prúdu s tienením
CTBC60P
Měřicí transformátor, magneticky stíněný, průměr 60 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
OBJ: B98120006
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
275 EUR/ks
330 EUR s DPH
Porovnání
+-
Košík
Meracie transformátory CTBC120
Transformátor prúdu s tienením
CTBC120P
Měřicí transformátor, magneticky stíněný, průměr 120 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
OBJ: B98120020
Záruka: 60 m.
Skladom v GHV
skladom 1 ks
636 EUR/ks
763,20 EUR s DPH
Porovnání
+-
Košík
Meracie transformátory CTBC210
Transformátor prúdu s tienením
CTBC210P
Měřicí transformátor, magneticky stíněný, průměr 210 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
OBJ: B98120021
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 243 EUR/ks
1 491,60 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Meracie prúdové transformátory radu CTBCxxx(P) sú určené pre citlivé merania reziduálnych prúdov typu B (striedavé, pulzujúce aj jednosmerné vyhladené prúdy). Meracie transformátory CTBC sú súčasťou modulárneho radu prístrojov pre monitorovanie reziduálnych prúdov a sú určené na požitie s nasledujúcimi meracími a vyhodnocovacími modulmi.

  • rad MRCDB300 - monitory reziduálnych prúdov s ochrannou funkciou,
  • rad CTUB100 - merací modul pre vyhodnocovacie jednotky radu RCMA420/423 a pre systémy monitorovania reziduálnych prúdov RCMS460/490,
  • rad RCMB300 - citlivé monitory reziduálnych prúdov.

Meracie prúdové transformátory prevádzajú reziduálne a porucové prúdy na signál, ktorý je ďalej spracovaný meracími a vyhodnocovacími modulmi. Transformátory môžu byť použité ako v sieťach AC a 3(N)AC, tak aj v sieťach DC. Prístroje sú vhodné na detekciu reziduálnych prúdov s vyhladenou DC zložkou. K dispozícii sú aj transformátory s magnetickým tienením (CTBC…P), ktoré sú vhodné pre siete s krátkodobými záťažovými prúdmi s vysokými hodnotami.

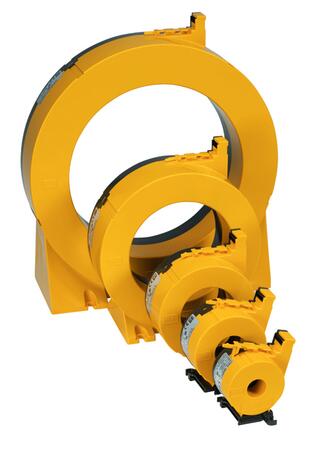

Prístroje sa dodávajú v piatich prevedeniach podľa vnútorného priemeru jadra: 20, 35, 60, 120 a 210 mm.


Rozšírené informácie

Rozmery meracích prúdových transformátorov radu CTCB



Rozměry



Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - CTBC120
(ZIP, 4.3 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - CTBC20
(ZIP, 4 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - CTBC210
(ZIP, 4.7 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - CTBC35
(ZIP, 4.4 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - CTBC60
(ZIP, 3.7 MB)
Zobrazit ikonaDownload ikona
