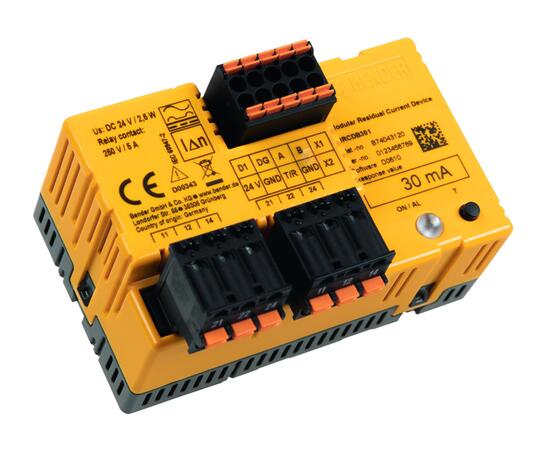

RCMB300 - Modulárny monitor reziduálnych prúdov
Modulárny monitor striedavých a jednosmerných reziduálnych prúdov typu B a B+ podľa IEC60755
Modulárna rada vysoko citlivých monitorov AC a DC reziduálnych prúdov na monitorovanie uzemnených TN alebo TT sietí, v ktorých sa vyskytujú alebo môžu vykytovať jednosmerné reziduálne prúdy. Hodnota reakcie 10 mA...10 A v závislosti na type meracieho prúdového transformátora (vnútorný priemer 20 až 210 mm).
Dopyt na produktPorovnať
Varianty k produktu RCMB300 - Modulárny monitor reziduálnych prúdov (1)
Měřicí rozsah 5 mA...20 A
Us = 19,2...28,8 V
Použití z měřicími transformátory CTBCxxx(P)
Rozhraní Modbus/RTU, 2 x alarmové relé
Voliteľné príslušenstvo k RCMB300 - Modulárny monitor reziduálnych prúdov
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Popis produktu
- Trvalé monitorovanie jednosmerných a striedavých reziduálych prúdov typu B a B+ podľa noriem IEC 60755, VDE 0664-400 až do hodnoty 20 A
- Samostatné meranie AC a DC zložky prúdu vrátane hodnoty RMS
- Prístroj je tvorený vyhodnocovacím elektronickým modulom RCMB301 a meracím transformátorm prúdu rady CTBCxxx(P) s vnútorným priemerom 20, 35, 60, 120 alebo 210 mm
- Dve samostatne nastaviteľné hodnoty reakcie (výstraha, alarm) v rozsahu 10 mA...10 A v závislosti na type meracieho prúdového transformátora
- Rozhranie RS-485 s protokolom Modbus RTU na vyčítanie meraných hodnôt a nastavovanie parametrov
- Dve samostatné výstupné alarmové relé K1 a K2 s prepínacími kontaktmi (galvanicky oddelené)
- Kmitočtový rozsah DC…100 kHz
- Kombinované tlačidlo TEST/RESET
- Indikácia prevádzkového stavu pomocou LED: prekročenie hodnoty reakcie, poruchy a stavové správy
- Vymeniteľný elektronický modul- modul je možné vymeniť bez potreby demontáže meracieho prúdového transformátora, nie je potreba odpájať merané vodiče
- Jednoduchá inštalácia na DIN lištu (CTBC20, 35) alebo pomocou skrutiek (CTBC60, 120, 210)
- Možnosť rozšírenia alebo dodatočná úprava funkcionalít v prípade zmien požiaavkov na monitorovanie
- Odolnosť voči veľkým záťažovým alebo spínacím prúdom vďaka magnetickému tieneniu meracích transformátorov (verzia CTBC20P…210P)
- Trvalá kontrola pripojenia meracieho transformátora na báze cyklického testovacieho prúdu
- Napájacie napätie DC 24 V
- Upozornenie pri samostatnom objednaní vyhodnocovacieho modulu a meracieho prúdového transformátora je potrebná vzájomná kalibrácia pred uvedením do prevádzky !!!
Rozšírené informácie
Modulárna rada monitorov reziduálnych prúdov RCMB300 je určená na monitorovanie striedavých aj jednosmerných poruchových prúdov v uzemnených TN alebo TT sieťach. Prístroje umožňujú meranie reziduálnych prúdov až do hodnoty IΔ = 20 A vo frekvenčnom rozsahu DC...100 kHz.
Prístroj umožňuje samostatne nastaviť dve hodnoty reakcie (výstraha - predalarm IΔn1, alarm IΔn2). Nastavenie „predalarmu“ v rozsahu 50...100 % hodnoty reakcie IΔn2 umožňuje rozlíšiť stav predbežného varovania a alarmu.

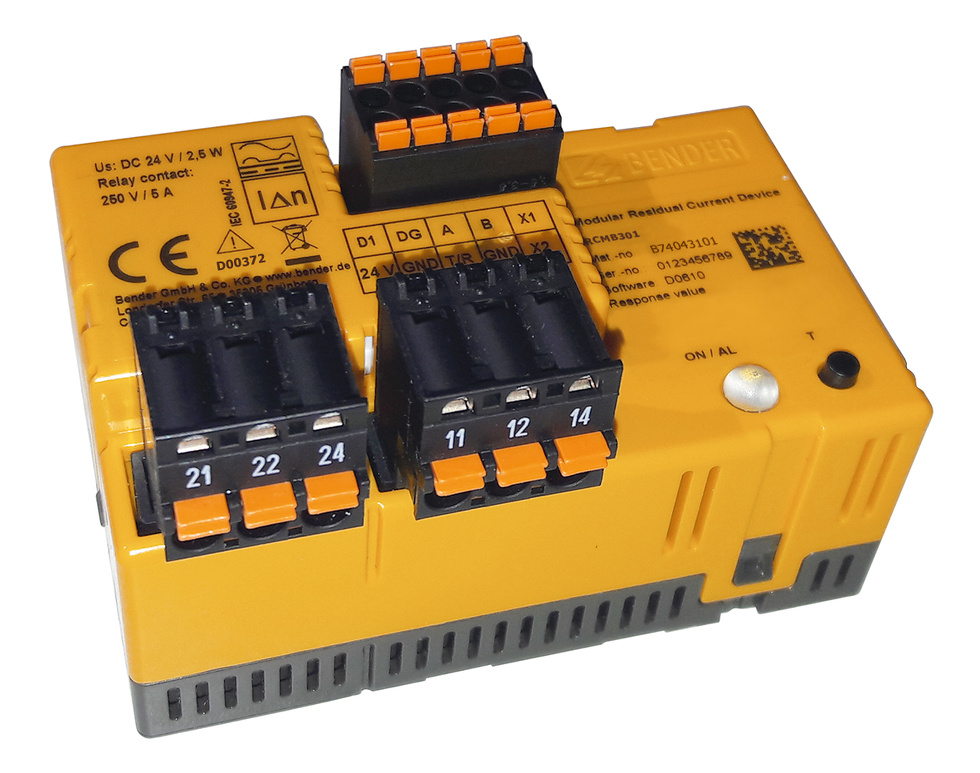

Monitor reziduálnych prúdov rady RCMB300 je tvorený vyhodnocovacím modulom elektroniky RCMB301 a meracím transformátorom prúdu rady CTBCxxx(P) s vnútorným priemerom 20, 35, 60, 120 alebo 210 mm. Prístroj je vybavený rozhraním RS485 s protokolom Modbus RTU na vyčítanie meraných hodnôt a nastavovanie parametrov.
Ďalej monitor disponuje nasledujúcimi rozhraniami: dvomi samostatnými, galvanicky oddelenými relé, svorkami na pripojenie externého tlačidla TEST/RESET a vizualizáciou prevádzkových stavov prostredníctvom dvojfarebnej LED. Prístroj je napájaný jednosmerným napätím 24 V.
Aplikácie
- Citlivé monitorovanie AC/DC reziduálnych prúdov v uzemnených sieťach (TN a TT systémy)
- Samostatné vyhodnocovanie AC zložky, DC zložky a RMS hodnoty prúdu
Funkcie
Po pripojení napájacieho napätia Us je aktivované oneskorenie pri spustení tan (ak je nastavené). Prípadné zmeny nameranej hodnoty reziduálneho prúdu v tomto časovom intervale nemajú vplyv na spustenie ALARM relé. Vlastné meranie reziduálnych prúdov zaisťuje merací transformátor prúdu, na ktorého tele je upevnený modul elektroniky. Ak nameraná hodnota prekročí nastavenú hodnotu reakcie, je aktivované oneskorenie reakcie ton. Pokiaľ neklesne monitorovaná hodnota späť pod nastavenú hodnotu reakcie do konca doby oneskorenia ton, ALARM relé K2 zopne a vstavaná LED sa rozsvieti na červeno. Akonáhle reziduálny prúd klesne pod odpínaciu úroveň relé (tzn. hodnotu reakcie + hysteréziu), je aktivované oneskorenie uvolnenia toff. Po skončení tohto oneskorenia prepne ALARM relé späť do predvoleného stavu a LED začne svietiť na zeleno. Okrem hodnôt pre ALARM umožňuje prístroj nastaviť samostatnú hodnotu reakcie taktiež pre výstrahu (predalarm) vrátane možnosti zopnutia relé K1.
Modul elektroniky RCMB301 trvalo monitoruje ako stav pripojenia k meraciemu transformátoru, tak aj funkciu vlastného merania reziduálneho prúdu.
Test
Vnútorný test prístroja sa aktivuje stlačením vstavaného tlačidla "T", poporípade pomocou externého tlačidla na dobu 5...10 s. Test môže byť spustený taktiež príkazom v protokoole Modbus RTU (po zbernicu RS485).
Normy
Monitory reziduálnych prúdov RCMB300 odpovedajú požiadavkám:
- IEC 60755
- VDE 0664-400
Technické parametre
Parametry
| Signalizácia | LED |
|---|---|
| Výstupné relé | 2 |
| Distribučná sieť TN/TT |  Ano |
| Distribučná sieť IT |  Ne |
| Charakteristika reziduálneho prúdu AC, A | Ano |
| Charakteristika reziduálneho prúdu AC, A, B | Ano |
| Frekvenčný rozsah | 0 Hz … 100 kHz |
| Počet meracích kanálov | 1 |
| Prahové hodnoty lΔn1 | 50 % … 100 % |
| Prahové hodnoty lΔn2 | 30 mA … 3 A |
| Oneskorenie reakcie ton | 0,05 s … 3600 s |
| Oneskorenie pri spustení t | 0 … 3600 s |
| Oneskorenie uvoľnenia toff | 0 … 3600 s |
| Pracovný režim výstupných relé | N/C alebo N/O |
| Montáž na DIN lištu | Dle velikosti transformátoru |
| Montáž pomocou skrutiek | ANO |
| Rozhranie BMS | Ne |
| Modbus RTU | Ano |
| Rozhranie NFC | Ne |
| Rozsah pracovných teplôt | -25 °C … 70 °C |
| Poznámka | Frekvenčný rozsah: DC...100 000 Hz |
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Definícia Merací obvod (IC1) Riadiaci obvod (IC2) Výstupný obvod 1 (IC3) Výstupný obvod 2 (IC4) |
Monitorované vodiče vedené stredom |
|---|---|
| Menovité napätie izolácie | 800 V |
| Kategória prepätia | III |
| Menovité impulzné výdržné napätie IC1/(IC2-IC4) IC2/(IC3-IC4) IC3/IC4 |
|
| Menovité napätie izolácie IC1/(IC2-IC4) IC2/(IC3-IC4) IC3/IC4 |
|
| Stupeň znečistenia |
2 |
| Ochranné oddelenie (zosilnená izolácia) medze | IC2/(IC3-IC4): 300 V |
| Základná izolácia medze | IC1/(IC2-IC4): 800 V IC3/IC4: 300 V |
| Test dielektrika podľa IEC61010-1 | AC 2,2 kV |
| Parametry napájania | |
| Napájacie napätie Us | DC 24 V |
|---|---|
| Pracovný rozsah Us | ±20 % |
| Vlastná spotreba | ≤ 2,5 W |
| Merací obvod, monitorovaná sieť | |
| Charakteristika podľa IEC 62020 a IEC/TR 60755 |
AC/DC prúdy, typ B |
|---|---|
| Merací rozsah | 5 mA...20 A |
| Menovitá hodnota reakcie IΔn | 30 mA...3 A, nastaviteľná (z výroby nastavené 30 mA) |
| Hodnota výstrahy (pre-alarm) | 50…100 % IΔn, nastaviteľná (z výroby nastavené 60 %) |
|
Menovitý prúd In
CTBC20 při IΔn = 30 mA
CTBC20 při IΔn = 300 mA
CTBC20P
CTBC35 při IΔn = 30 mA
CTBC35 při IΔn = 300 mA
CTBC35P
CTBC60 při IΔn = 30 mA
CTBC60 při IΔn = 300 mA
CTBC60P
CTBC120 při IΔn = 100 mA
CTBC120 při IΔn = 100 mA
CTBC210 při IΔn = 300 mA
CTBC210 při IΔn = 100 mA
CTBC210P při IΔn = 300 mA
|
40 A
63 A
80 A
80 A
125 A
160 A
160 A
250 A
320 A
330 A
630 A
630 A
630 A
1000 A
|
| Pracovná neistota | ±17,5 % |
| Hodnoty reakcie nastaviteľné vo vyhodnocovacom module | |
| CTBC20, CTBC20P | 10 mA...500 mA |
|---|---|
| CTBC35, CTBC35P, CTBC60, CTBC60P | 30 mA...10 A |
| CTBC120P, CTBC210P | 100 mA...10 A |
| CTBC120, CTBC210 | 300 mA...10A |
| Špecifické časy | |
| Oneskorenie reakcie ton | 50 ms...60 min (z výroby nastavené 0 s) |
|---|---|
| Oneskorenie pri spustení tan | 0 s...60 min (z výroby nastavené 0 s) |
| Oneskorenie uvoľnenia toff | 0 s...60 min (z výroby nastavené 1 s) |
| Doba reakcie tae při 1 × IΔn při 2 × IΔn při 5 × IΔn |
≤ 230 ms ≤ 180 ms ≤ 70 ms |
| Doba vybavenia tan | tan = tae + ton |
| Doba zotavenia tb | ≤ 1 s |
| Indikácie | |
| Farebná LED | viď. Technické dáta na stiahnutie |
|---|---|
| Vstupy | |
| T/R, GND | |
| Výstupy | ||
| Spínacie prvky | dve relé (K1, K2) s prepínacím kontaktom | |
|---|---|---|
| Pracovný režim | N/C alebo N/O (z výroby nastavené N/C) |
|
| Alarmové relé | 250 V, 5 A | |
| Spínacie parametre podľa IEC 60947-5-1 | |||||
| Menovité spínacie napätie AC | 250 V/250 V | ||||
|---|---|---|---|---|---|
| Kategória užitia | AC-13/AC-14 | ||||
| Menovitý spínací prúd AC | 5 A/3 A | ||||
| Menovité spínacie napätie DC | 220/110/24 V | ||||
| Kategória užitia | DC12 | ||||
| Menovitý spínací prúd DC | 0,1/0,2/1 A | ||||
| Minimálna hodnota spínacieho púdu | 10 mA při DC 5 V | ||||
| Elektrická životnosť - počet cyklov | 10.000 | ||||
| Parametre pripojenia - svorkovnica 1 | |
| Výrobca | Phoenix Contact DFMC 1.5/5-ST-3.5 BK |
|---|---|
| Pevný vodič | 0,2...1,5 mm2 |
| Splietané lanko | 0,2...1,5 mm2 |
| Splietané lanko s dutinkou | 0,25...0,75 mm2 |
| Parametre pripojenia - svorkovnica 2,3 | ||
| Výrobca | Phoenix Contact FKCVW 2.5/ 3-ST-5.08 |
|
|---|---|---|
| Pevný vodič | 0,2...2,5 mm2 | |
| Splietané lanko | 0,2...2,5 mm2 | |
| Splietané lanko s dutinkou | 0,25...2,5 mm2 | |
| Všeobecné dáta | |
| Pracovný režim | trvalá prevádzka |
|---|---|
| EMC | podľa IEC 62020 |
| Rozsah pracovných teplôt | -25…70 °C |
| Montáž pomocou skrutiek | CTBC20...60(P): M5 CTBC120...210(P): M6 |
| Stupeň krytia vnútorných komponentov | IP40 |
| Stupeň krytia svoriek | IP20 |
| Trieda horľavosti | UL94 V-0 |
| Hmotnosť: | |
|
RCMB301
CTBC20 CTBC20P CTBC35 CTBC35P CTBC60 CTBC60P CTBC120 CTBC120P CTBC210 CTBC210P |
≤ 100 g |
Schéma zapojenia
