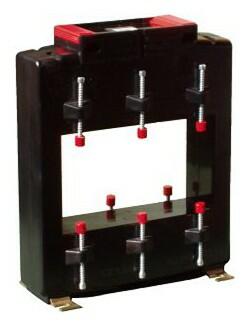

ASK 127.4 - Zásuvný merací transformátor prúdu

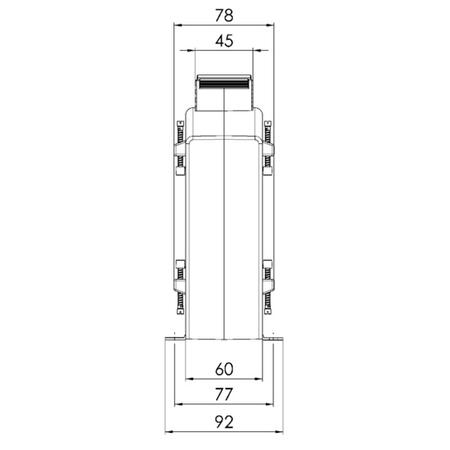

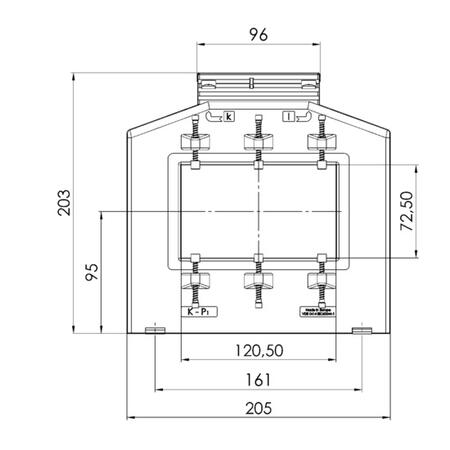

Primárny vodič Ø: max 70 mm
Primárne pas: 120 x 70 mm
Šírka: 159 mm
Výška: 195,3 mm
Hĺbka: 58 mm
Varianty k produktu ASK 127.4 - Zásuvný merací transformátor prúdu (93)
Převod transformátoru: 1000/5A
Jmenovitý proud: 10 VA
Třída přesnosti: 0,5
Převod transformátoru: 1200/5A
Jmenovitý proud: 10 VA
Třída přesnosti: 0,5
Převod transformátoru: 1200/5A
Jmenovitý proud: 15 VA
Třída přesnosti: 0,5
Převod transformátoru: 1500/5A
Jmenovitý proud: 10 VA
Třída přesnosti: 0,5
Převod transformátoru: 1500/5A
Jmenovitý proud: 15 VA
Třída přesnosti: 1
Převod transformátoru: 1500/5A
Jmenovitý proud: 30 VA
Třída přesnosti: 0,5
Převod transformátoru: 1600/1A;
Jmenovitý proud: 15 VA;
Třída přesnosti: 1
Převod transformátoru: 1600/5A
Jmenovitý proud: 15 VA
Třída přesnosti: 0,5
Převod transformátoru: 2000/1A
Jmenovitý proud: 10 VA
Třída přesnosti: 0,5

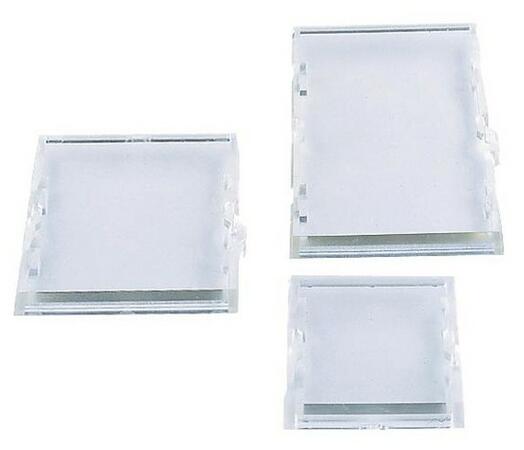

Voliteľné príslušenstvo k ASK 127.4 - Zásuvný merací transformátor prúdu
Zjistit více
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Popis produktu
Zásuvný merací transformátor pre primárne menovité prúdy od 1000 do 2500 A, sekundárne prúd 1 alebo 5 A, menovité výkony 5 až 30 VA, k dodaniu v triedach presnosti 0,5 a 1.
Uchytenie transformátora je možné vykonať pomocou upevňovacích pätiek, ktoré sú súčasťou dodávky.
Všeobecné vlastnosti
- Men. trvalý tepelný prúd Icth: 1,0 x IN
- Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
- Nadprúdové číslo: FS5
- Men. dynamický prúd Idyn: 2,5 x Ith
- Max. prevádzkové napätie Um: 0.72 kV
- Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
- Menovitý kmitočet: 50 Hz
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Rozsah pracovných teplôt: -5 ° C do + 40 ° C
- Rozsah skladovacích teplôt: -25 ° C do + 70 ° C
Technické parametre
Parametry
Primárny pas | 120x70 mm |
---|---|
Šírka | 159 mm |
Parametre variant k ASK 127.4 - Zásuvný merací transformátor prúdu
Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 0.2S | Trieda presnosti: 0.5 | Trieda presnosti: 0.5S | Trieda presnosti: 1 | ||
---|---|---|---|---|---|---|---|
Sekundárny prúd: 5 A | Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | Sekundárny prúd: 5 A | Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | ||
1 kA | 5 VA | 87510 | 87610 | 87540 | 87640 | ||
10 VA | 87511 | 87611 | 87541 | 87641 | |||
1,2 kA | 5 VA | 87512 | 87612 | 87542 | 87642 | ||
10 VA | 87513 | 87613 | 87543 | 87643 | |||
15 VA | 87514 | 87614 | 87544 | 87644 | |||
1,25 kA | 10 VA | 87515 | 87615 | 87545 | 87645 | ||
15 VA | 87516 | 87616 | 87546 | 87646 | |||
30 VA | 87517 | 87617 | 87547 | 87647 | |||
1,5 kA | 10 VA | 87518 | 87618 | 87548 | 87648 | ||
15 VA | 87519 | 87619 | 87549 | 87649 | |||
30 VA | 87520 | 87620 | 87550 | 87650 | |||
1,6 kA | 10 VA | 87521 | 87621 | 87551 | 87651 | ||
15 VA | 87522 | 87622 | 87552 | 87652 | |||
30 VA | 87523 | 87623 | 87553 | 87653 | |||
1,8 kA | 10 VA | 87524 | 87624 | 87554 | 87654 | ||
15 VA | 87525 | 87625 | 87555 | 87655 | |||
30 VA | 87526 | 87626 | 87556 | 87656 | |||
2 kA | 10 VA | 87527 | 87627 | 87557 | 87657 | ||
15 VA | 87528 | 87628 | 87558 | 87658 | |||
30 VA | 87529 | 87629 | 87559 | 87659 | |||
2,5 kA | 10 VA | 87703 | 87531 | 87631 | 87561 | 87661 | |
15 VA | 87532 | 87632 | 87562 | 87662 | |||
30 VA | 87533 | 87633 | 87563 | 87663 |
