Úradné overovanie (ciachovanie)
Úradné overovanie meracích transformátorov prúdu určených pre obchodné/fakturačné merania. Túto službu vykonávame na základe objednávky k transformátorom v triedach presnosti 0,5; 0,5S; 0,2 a 0,2S v našom vlastnom autorizovanom metrologickom stredisku (AMS) v Brne.
Dopyt na produktPorovnať
Varianty k produktu Úradné overovanie (ciachovanie) (5)
Ciachovanie v AMS GHV pre rozsah 0...1999 A. Určené pre fakturačné meradlá pre SR.
Ciachovanie v AMS GHV pre rozsah 2000...2499 A. Určené pre fakturačné meradlá pre SR.
Ciachovanie v AMS GHV pre rozsah 2500...2999 A. Určené pre fakturačné meradlá pre SR.
Ciachovanie v AMS GHV pre rozsah 3000...3500 A. Určené pre fakturačné meradlá pre SR.
Popis produktu
Úradné overovanie meracích transformátorov prúdu určených pre obchodné/fakturačné merania v našom vlastnom autorizovanom metrologickom stredisku (AMS) v Brne. Túto službu vykonávame na základe objednávky k transformátorom v triedach presnosti 0,5; 0,5S; 0,2 a 0,2S.
Činnosť AMS je schválená slovenským Úradom pre normalizáciu, metrológiu a skúšobníctvo Slovenskej republiky, čo kvitujú nielen naši slovenskí zákazníci ale aj českí zákazníci dodávajúci svoje rozvádzače na Slovenský trh.
Transformátory výrobcu MBS sú určené na prevádzku v hladine nízkeho napätia do 0,72 kV (typ ASR a ASK), alebo 1,2 kV (typ CTB) a spĺňajú požiadavky STN EN 61869-1+2.

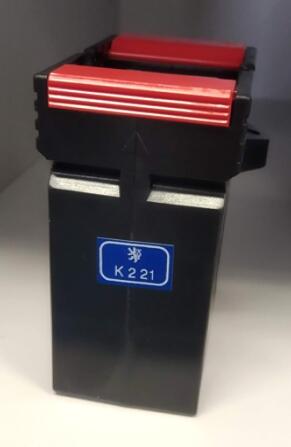

Meracie transformátory používané ako určené meradlá sú schválené Českým a slovenským metrologickým inštitútom a na štítku musí mať uvedené číslo schválenia typu, bez ktorého nemožno úradné overenie vykonať.
Rozsah primárneho menovitého prúdu overovaných transformátorov je max. 3 000 A s prevodom na sekundárny prúd v hodnote 1 A alebo 5 A av triede presnosti 0,5, 0,5S, 0,2 alebo 0,2S. Overenie vyšších prevodov vám sprostredkujeme v partnerskom laboratóriu.
Články a informácie
Hodí sa k produktom
Primárne men. prúd: 500...2000 A
Primárny vodič Ø: max 70 mm
Primárne pas 1: 100 x 10 mm
Primárne pas 2: 2 x 80 x 10 mm
Šírka: 130 mm
Výška: 144 mm
Hĺbka: 58 mm
Primárne men. prúd: 750...3000 A
Primárny vodič Ø: max 85 mm
Primárne pas 1: 2 x 100 x 10 mm
Primárne pas 2: 3 x 80 x 10 mm
Šírka: 172 mm
Výška: 184,8 mm
Hĺbka: 52 mm
Primárne men. prúd: 600...4000 A
Primárny vodič Ø: max 55 mm
Primárne pas: 100 x 55 mm
Šírka: 129 mm
Výška: 167 mm
Hĺbka: 78 mm
Primárne men. prúd: 750...3000 A
Primárny vodič Ø: max 100 mm
Primárne pas 1: 123 x 30 mm
Primárne pas 2: 3 x 100 x 10 mm
Šírka: 172 mm
Výška: 184,8 mm
Hĺbka: 52 mm
Primárny prúd: 1000...2500 A
Primárny vodič Ø: max 70 mm
Primárne pas: 120 x 70 mm
Šírka: 159 mm
Výška: 195,3 mm
Hĺbka: 58 mm
Primárny prúd: 1000...6000 A
Primárny vodič Ø: max 70 mm
Primárne pas: 120 x 70 mm
Šírka: 205 mm
Výška: 203 mm
Hĺbka: 78 mm
Primárne men. prúd: 300...3200 A
Primárny vodič Ø: max 30 mm
Primárne pas: 130 x 30 mm
Šírka: 180 mm
Výška: 120 mm
Hĺbka: 68 mm
Primárne jm. prúd: 50...500 A
Primárny vodič Ø: max 19,2 mm
Primárny pas: 20 x 10 mm
Sekundárny pas: 15 x 15 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárne jm. prúd: 50...750 A
Primárny vodič Ø: max 26 mm
Primárne pas 1: 30 x 10 mm
Primárne pas 2: 2 x 20 x 10 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárne jm. prúd: 40...750 A
Primárny vodič Ø: max 28 mm
Primárne pas 1: 30 x 10 mm
Primárne pas 2: 2 x 20 x 10 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 58 mm
Primárne jm. prúd: 30...750 A
Primárny vodič Ø: max 28 mm
Primárne pas 1: 30 x 10 mm
Primárne pas 2: 2 x 20 x 10 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 68 mm
Primárne men. prúd: 80...600 A
Primárny vodič Ø: max 26 mm
Primárne pas: 31 x 18 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárne men. prúd: 50...1000 A
Primárny vodič Ø: max 32 mm
Primárne pas 1: 40 x 10 mm
Primárne pas 2: 2 x 30 x 5 mm
Primárne pas 3: 3 x 30 x 5 mm
Šírka: 71 mm
Výška: 85,5 mm
Hĺbka: 58 mm
Primárne men. prúd: 75...1000 A
Primárny vodič Ø: max 32 mm
Primárne pas 1: 40 x 10 mm
Primárne pas 2: 2 x 30 x 5 mm
Primárne pas 3: 3 x 30 x 5 mm
Šírka: 71 mm
Výška: 85,5 mm
Hĺbka: 68 mm
Primárne men. prúd: 50...1000 A
Primárny vodič Ø: max 32 mm
Primárne pas 1: 40 x 12 mm
Primárne pas 2: 2x 30 x 5 mm
Primárne pas 3: 3x 30 x 5 mm
Šírka: 95 mm
Výška: 116 mm
Hĺbka: 74 mm
Primárne jm. prúd: 40...500 A
Primárny vodič Ø: max 20 mm
Primárne pas: 20 x 10 mm
Šírka: 71 mm
Výška: 85,5 mm
Hĺbka: 58 mm
Primárne men. prúd: 100...1250 A
Primárny vodič Ø: max 44 mm
Primárne pas 1: 50 x 12 mm
Primárne pas 2: 2 x 40 x 10 mm
Šírka: 86 mm
Výška: 98,5 mm
Hĺbka: 58 mm
Primárne men. prúd: 75...1000 A
Primárny vodič Ø: max 32 mm
Primárne pas 1: 40 x 10 mm
Primárne pas 2: 2 x 30 x 5 mm
Šírka: 71 mm
Výška: 85,5 mm
Hĺbka: 58 mm
Primárne men. prúd: 200...1250 A
Primárny vodič Ø: max 44 mm
Primárne pas 1: 60 x 10 mm
Primárne pas 2: 30 x 40 mm
Primárne pas 3: 2 x 50 x 10 mm
Šírka: 86 mm
Výška: 98,5 mm
Hĺbka: 58 mm
Primárne men. prúd: 200...1600 A
Primárny vodič Ø: max 44 mm
Primárne pas 1: 60 x 10 mm
Primárne pas 2: 2 x 50 x 10 mm
Šírka: 96 mm
Výška: 105,5 mm
Hĺbka: 58 mm
Primárne men. prúd: 300...1800 A
Primárny vodič Ø: max 44 mm
Primárne pas 1: 60 x 30 mm
Primárne pas 2: 50 x 40 mm
Primárne pas 3: 2x 50 x 10 mm
Šírka: 96 mm
Výška: 105,5 mm
Hĺbka: 58 mm
Primárne men. prúd: 200...2000 A
Primárny vodič Ø: max 30 mm
Primárne pas: 60 x 30 mm
Šírka: 88 mm
Výška: 129 mm
Hĺbka: 78 mm
Primárne men. prúd: 400...2000 A
Primárny vodič Ø: max 55 mm
Primárne pas 1: 80 x 10 mm
Primárne pas 2: 60 x 30 mm
Primárne pas 3: 2 x 60 x 10 mm
Šírka: 120 mm
Výška: 123,5 mm
Hĺbka: 58 mm
Primárne men. prúd: 40...600 A
Primárny vodič Ø: max 22,5 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 35 mm
