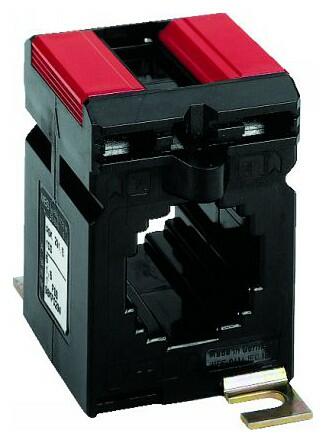

ASK 231.5 - Zásuvný merací transformátor prúdu
Primárny vodič Ø: max 28 mm
Primárne pas: 30 x 10 mm

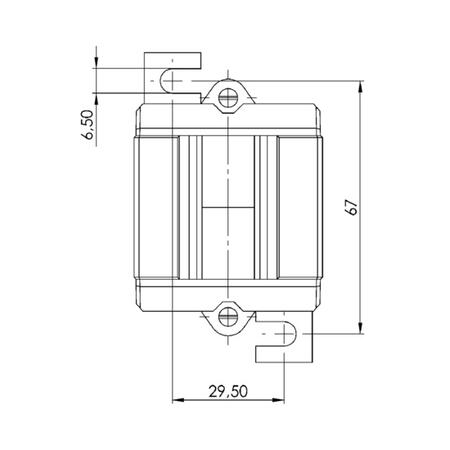

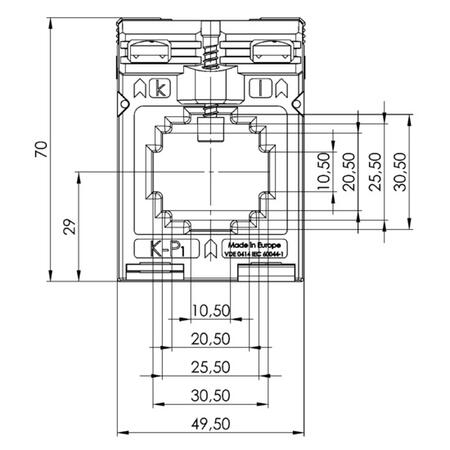

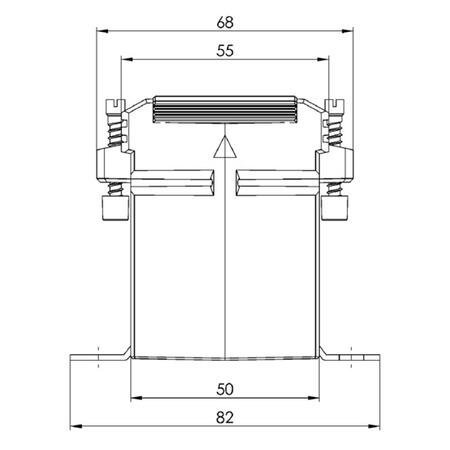

Šírka: 50 mm
Výška: 70 mm
Hĺbka: 68 mm

Varianty k produktu ASK 231.5 - Zásuvný merací transformátor prúdu (43)
Popis produktu
Zásuvný merací transformátor pre primárne menovité prúdy od 80 do 500 A, sekundárne prúd 1 alebo 5 A, menovité výkony 1,5 až 5 VA, k dodaniu v triedach presnosti 0,5 a 1.
Uchytenie transformátora sa vykonáva buď pomocou upevňovacích pätiek, ktoré sú súčasťou dodávky, alebo špeciálne príchytkou na normalizovanú lištu DIN 35mm.
Všeobecné vlastnosti
- Men. trvalý tepelný prúd Icth: 1,0 x IN
- Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
- Nadprúdové číslo: FS5
- Men. dynamický prúd Idyn: 2,5 x Ith
- Max. prevádzkové napätie Um: 0.72 kV
- Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
- Menovitý kmitočet: 50 Hz
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Rozsah pracovných teplôt: -5 ° C do + 40 ° C
- Rozsah skladovacích teplôt: -25 ° C do + 70 ° C
Technické parametre
Parametry
Primárny vodič Ø (max) | 25 mm |
---|---|
Primárny pas | 30x10 mm 25x20 mm |
Šírka | 50 mm |
Parametre variant k ASK 231.5 - Zásuvný merací transformátor prúdu
Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 0.5 | Trieda presnosti: 1 | ||
---|---|---|---|---|---|
Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | ||
60 A | 1 VA | 92052 | 92252 | ||
80 A | 1,25 VA | 92056 | |||
100 A | 1,5 VA | 92059 | 92259 | ||
125 A | 1,5 VA | 92062 | 92262 | ||
2,5 VA | 92063 | 92263 | |||
150 A | 1,5 VA | 92065 | 92265 | ||
2,5 VA | 92066 | 92266 | |||
200 A | 2,5 VA | 92026 | 92226 | 92068 | 92268 |
250 A | 2,5 VA | 92028 | 92228 | 92071 | 92271 |
300 A | 2,5 VA | 92030 | 92230 | 92074 | 92274 |
5 VA | 92075 | 92275 | |||
400 A | 2,5 VA | 92032 | 92232 | 92077 | 92277 |
5 VA | 92033 | 92233 | 92078 | 92278 | |
500 A | 2,5 VA | 92035 | 92235 | 92081 | 92281 |
5 VA | 92036 | 92236 | 92082 | 92282 |
