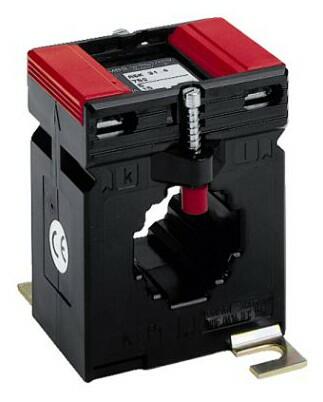

ASK 31.4 3U - Merací transformátor prúdu s prepínateľným vinutím

Primárny m. prúd: 100...600 A
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Cena od 27,89 EUR
od 33,47 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (12)
ChatDopyt na produkt
PorovnáníPorovnať
Jiří Formánek
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS a multifunkčných prístrojov a analyzátorov siete SOCOMEC.

Varianty k produktu ASK 31.4 3U - Merací transformátor prúdu s prepínateľným vinutím (12)

Filtrace
Primárny menovitý prúd
Sekundárny prúd
Menovitý výkon
Primárny pas
Ostatné filtre
ASK 31.4 3U; 300-200-100/1A;10-5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 3U; 300-200-100/1A;10-5-2,5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 300-200-100/1 A
Jmenovitý výkon: 10-5-2,5 VA
Třída přesnosti: 1
OBJ: 8337
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
30,58 EUR/ks
36,70 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 3U; 400-200-100/5A;10-5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 3U; 400-200-100/5A;10-5-2,5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 400-200-100/5 A
Jmenovitý výkon: 10-5-2,5 VA
Třída přesnosti: 1
OBJ: 8138
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
27,89 EUR/ks
33,47 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 3U; 600-300-150/1A;10-5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 3U; 600-300-150/1A;10-5-2,5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 600-300-150/1 A
Jmenovitý výkon: 10-5-2,5 VA
Třída přesnosti: 1
OBJ: 8339
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
30,58 EUR/ks
36,70 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 3U; 600-300-150/1A;15-10-5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 3U; 600-300-150/1A;15-10-5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 600-300-150/1 A
Jmenovitý výkon: 15-10-5 VA
Třída přesnosti: 1
OBJ: 8340
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
30,58 EUR/ks
36,70 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 3U; 600-300-150/5A;10-5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 3U; 600-300-150/5A;10-5-2,5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 600-300-150/5 A
Jmenovitý výkon: 10-5-2,5 VA
Třída přesnosti: 1
OBJ: 8139
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
27,89 EUR/ks
33,47 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 3U; 600-300-150/5A;15-10-5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 3U; 600-300-150/5A;15-10-5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 600-300-150/5 A
Jmenovitý výkon: 15-10-5 VA
Třída přesnosti: 1
OBJ: 8140
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
27,89 EUR/ks
33,47 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 3U; 600-400-200/1A;10-5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 3U; 600-400-200/1A;10-5-2,5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 600-400-200/1 A
Jmenovitý výkon: 10-5-2,5 VA
Třída přesnosti: 1
OBJ: 8341
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
30,58 EUR/ks
36,70 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 3U; 600-400-200/1A;15-10-5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 3U; 600-400-200/1A;15-10-5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 600-400-200/1 A
Jmenovitý výkon: 15-10-5 VA
Třída přesnosti: 1
OBJ: 8342
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
30,58 EUR/ks
36,70 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 3U; 600-400-200/5A;10-5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 3U; 600-400-200/5A;10-5-2,5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 600-400-200/5 A
Jmenovitý výkon: 10-5-2,5 VA
Třída přesnosti: 1
OBJ: 8141
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
27,89 EUR/ks
33,47 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 3U; 600-400-200/5A;15-10-5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 3U; 600-400-200/5A;15-10-5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 600-400-200/5 A
Jmenovitý výkon: 15-10-5 VA
Třída přesnosti: 1
OBJ: 8142
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
27,89 EUR/ks
33,47 EUR s DPH
Porovnání
+-
Košík
ASK 31.4,3U, 300-200-100/5,10-5-2,5VA,tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4,3U, 300-200-100/5,10-5-2,5VA,tř.1
Primární lišta: 30x10mm, 2x20x10mm
Převod transformátoru: přepínatelný 300-200-100/5A
Jmenovitý výkon: 10 5 2.5 VA
Třída přesnosti: 1
OBJ: 8137
EAN: 4061701201086
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
27,89 EUR/ks
33,47 EUR s DPH
Porovnání
+-
Košík
ASK 31.4,3U, 400-200-100/1,10-5-2,5VA,tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4,3U, 400-200-100/1,10-5-2,5VA,tř.1
Primární lišta: 30x10mm, 2x20x10mm; Převod transformátoru: přepínatelný 400-200-100/1A; Jmenovitý výkon: 10 5 2.5 VA; Třída přesnosti: 1
OBJ: 8338
EAN: 4061701202717
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
30,58 EUR/ks
36,70 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k ASK 31.4 3U - Merací transformátor prúdu s prepínateľným vinutím

OBJ: 54011
EAN: 4061701164213
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
3,15 EUR/ks
3,78 EUR s DPH
Porovnání
+-
Košík
Plombovací krytka na ASK 41.4
Plombovací krytka na ASK 41.4
ASK 31.4, 31.5, 41.4, 41.5, 421.4, 412.4,
WSK 40, 60, 70.6, KSU
Zjistit více
OBJ: 59041
EAN: 4061701175493
Záruka: 24 m.
Skladom v GHV
skladom >100 ks
1,40 EUR/ks
1,68 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Merací transformátor prúdu násuvný s prepínateľným sekundárnym vinutím v rozsahu primárnych prúdov 300 - 200 - 100 A až 600 - 400 - 200 A. Sekundárny prúd  1 nebo 5 A,

menovité výkony 2,5 až 15 VA, k dodaniu v triede presnosti 1.

Uchytenie transformátoru sa robí buď pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky, alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.
Sekundárne kontakty je možné zabezpečiť plombovacou krytkou.



Všeobecné vlastnosti

  • Men. trvalý tepelný prúd Icth: 1,0 x IN
  • Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
  • Nadprúdové číslo: FS5
  • Men. dynamický prúd Idyn: 2,5 x Ith
  • Max. prevádzkové napätie Um: 0.72 kV
  • Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
  • Menovitý kmitočet: 50 Hz
  • Trieda izolácie: E
  • Stupeň krytia: IP 20
  • Rozsah pracovných teplot: -5°C až +40°C
  • Rozsah skladovacích teplot: -25°C až +70°C

Technické parametre

Parametry

Primárny vodič Ø (max)28 mm
Primárny pas30x10 mm
2x20x10 mm
Šírka60 mm

Parametre variant k ASK 31.4 3U - Merací transformátor prúdu s prepínateľným vinutím

Primárny menovitý prúdMenovitý výkonTrieda presnosti: 1
Sekundárny prúd: 5 ASekundárny prúd: 1 A
300-200-100 A10-5-2.5 VA8137
8337
400-200-100 A10-5-2.5 VA8138
8338
600-300-150 A10-5-2.5 VA8139
8339
15-10-5 VA8140
8340
600-400-200 A10-5-2.5 VA8141
8341
15-10-5 VA8142
8342

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Zobrazit ikonaDownload ikona
