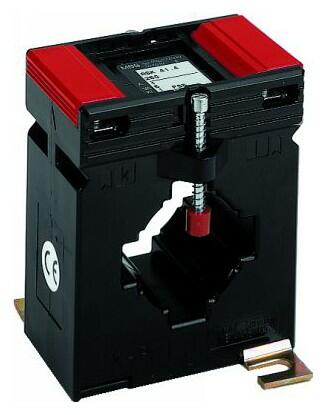

ASK 41.4 2U - Merací transformátor prúdu s prepínateľným vinutím

Primárny m. prúd: 100...600 A
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm

Cena od 27,52 EUR

od 33,02 EUR s DPH

Dostupnosť: Skladom v GHV

Zvoľte variantu (30)

Dopyt na produkt

Porovnať

Jiří Formánek

+420 775 784 899

Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS a multifunkčných prístrojov a analyzátorov siete SOCOMEC.

Varianty k produktu ASK 41.4 2U - Merací transformátor prúdu s prepínateľným vinutím (30)

Merací transformátor prúdu

ASK 41.4,2U, 600-300/5,10-5VA,tř.1

Primární lišta: 40x10mm, 2x30x5mm
Převod transformátoru: přepínatelný 600/5A a 300/5A
Jmenovitý výkon: 10 VA a 5 VA
Třída přesnosti: 1

OBJ: 13141

EAN: 4061701027235

Záruka: 24 m.

Skladom v GHV

skladom >300 ks

27,52 EUR/ks

33,02 EUR s DPH

Merací transformátor prúdu

ASK 41.4 2U; 200-100/1A;5-2,5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 200-100/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1

OBJ: 13333

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

31,25 EUR/ks

37,50 EUR s DPH

Merací transformátor prúdu

ASK 41.4 2U; 300-150/1A;10-5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 300-150/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1

OBJ: 13335

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

31,25 EUR/ks

37,50 EUR s DPH

Merací transformátor prúdu

ASK 41.4 2U; 300-150/1A;5-2,5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 300-150/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1

OBJ: 13334

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

31,25 EUR/ks

37,50 EUR s DPH

Merací transformátor prúdu

ASK 41.4 2U; 300-150/5A;10-5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 300-150/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1

OBJ: 13135

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

27,89 EUR/ks

33,47 EUR s DPH

Merací transformátor prúdu

ASK 41.4 2U; 400-200/1A;10-5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 400-200/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1

OBJ: 13337

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

31,25 EUR/ks

37,50 EUR s DPH

Merací transformátor prúdu

ASK 41.4 2U; 400-200/1A;5-2,5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 400-200/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1

OBJ: 13336

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

31,25 EUR/ks

37,50 EUR s DPH

Merací transformátor prúdu

ASK 41.4 2U; 400-200/5A;5-2,5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 400-200/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1

OBJ: 13136

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

27,89 EUR/ks

33,47 EUR s DPH

Merací transformátor prúdu

ASK 41.4 2U; 500-250/1A;10-5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 500-250/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1

OBJ: 13339

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

31,25 EUR/ks

37,50 EUR s DPH

Merací transformátor prúdu

ASK 41.4 2U; 500-250/1A;5-2,5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 500-250/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1

OBJ: 13338

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

31,25 EUR/ks

37,50 EUR s DPH

Merací transformátor prúdu

ASK 41.4 2U; 500-250/5A;5-2,5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 500-250/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1

OBJ: 13138

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

27,89 EUR/ks

33,47 EUR s DPH

Merací transformátor prúdu

ASK 41.4 2U; 600-300/1A;10-5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 600-300/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1

OBJ: 13341

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

31,25 EUR/ks

37,50 EUR s DPH

Merací transformátor prúdu

ASK 41.4 2U; 600-300/1A;5-2,5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 600-300/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1

OBJ: 13340

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

31,25 EUR/ks

37,50 EUR s DPH

Merací transformátor prúdu

ASK 41.4 2U; 600-300/5A;5-2,5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 600-300/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1

OBJ: 13140

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

27,89 EUR/ks

33,47 EUR s DPH

NAHORU

16 dalších

Voliteľné príslušenstvo k ASK 41.4 2U - Merací transformátor prúdu s prepínateľným vinutím

Plombovací krytka na ASK 41.4

ASK 31.4, 31.5, 41.4, 41.5, 421.4, 412.4,
WSK 40, 60, 70.6, KSU
Zjistit více

OBJ: 59041

EAN: 4061701175493

Záruka: 24 m.

Skladom v GHV

skladom >100 ks

1,40 EUR/ks

1,68 EUR s DPH

Příchytka na lištu DIN na ASK 41.4

ASK 41.4, WSK 40, ASK 412.4, ASK 421.4
Zjistit více

OBJ: 55012

EAN: 4061701165579

Záruka: 24 m.

Skladom v GHV

skladom >50 ks

3,15 EUR/ks

3,78 EUR s DPH

Popis produktu

Merací transformátor prúdu násuvný s prepínateľným sekundárnym vinutím v rozsahu primárnych prúdov 200 - 100 A až 1000 - 500 A, sekundárny prúd 1 alebo 5 A, menovité výkony 2,5 až 15 VA, k dodaniu v triede presnosti 1.

Uchytenie transformátoru sa robí buď pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky, alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.
Sekundárne kontakty je možné zabezpečiť plombovacou krytkou.

Všeobecné vlastnosti

Men. trvalý tepelný prúd I_cth: 1,0 x I_N
Men. krátkodobý tepelný prúd I_th: 60 x I_N, 1 sec
Nadprúdové číslo: FS5
Men. dynamický prúd I_dyn: 2,5 x I_th
Max. prevádzkové napätie U_m: 0.72 kV
Skúšobné izolačné napätie: 3 kV, U_eff, 50 Hz, 1 min.
Menovitý kmitočet: 50 Hz
Trieda izolácie: E
Stupeň krytia: IP 20
Rozsah pracovných teplot: -5°C až +40°C
Rozsah skladovacích teplot: -25°C až +70°C

Technické parametre

Parametry

Primárny vodič Ø (max)	32 mm
Primárny pas	40x10 mm 2x30x5 mm
Šírka	70 mm

Parametre variant k ASK 41.4 2U - Merací transformátor prúdu s prepínateľným vinutím

Primárny menovitý prúd	Menovitý výkon	Trieda presnosti: 1
Primárny menovitý prúd	Menovitý výkon	Sekundárny prúd: 5 A	Sekundárny prúd: 1 A
1000-500 A	10-5 VA	13146	13346
	15-7.5 VA	13147	13347
	5-2.5 VA	13145	13345
200-100 A	5-2.5 VA	13133	13333
300-150 A	10-5 VA	13135	13335
300-150 A	5-2.5 VA	13134	13334
400-200 A	10-5 VA	13137	13337
400-200 A	5-2.5 VA	13136	13336
500-250 A	10-5 VA	13139	13339
500-250 A	5-2.5 VA	13138	13338
600-300 A	10-5 VA	13141	13341
600-300 A	5-2.5 VA	13140	13340
800-400 A	10-5 VA	13143	13343
	15-7.5 VA	13144	13344
	5-2.5 VA	13142	13342

Súbory na stiahnutie

Katalógový list

Katalógový list ASK 41.4

(PDF, 267 kB)

Pokyny

Návod pre meracie trafa MBS 1/2024

(PDF, 4.4 MB)

Výkresy

EPLAN - STEP súbor ASK 41.4

(STEP, 6.8 MB)
