» Produkty » Meracia technika pre rozvádzače » Prístrojové transformátory prúdu » meracie - prepínateľné » ASK 41.4 3U - Merací transformátor prúdu s prepínateľným vinutím

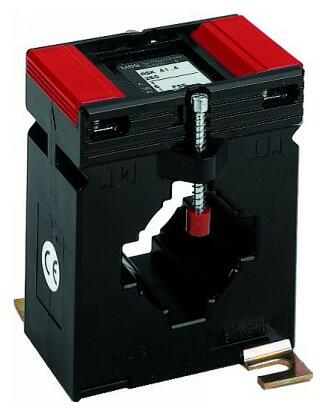

ASK 41.4 3U - Merací transformátor prúdu s prepínateľným vinutím

Primárny m. prúd: 100...600 A
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm

Cena od 30,24 EUR

od 36,29 EUR s DPH

Dostupnosť: Na požiadanie

Zvoľte variantu (10)

Dopyt na produkt

Porovnať

Jiří Formánek

+420 775 784 899

Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS a multifunkčných prístrojov a analyzátorov siete SOCOMEC.

Varianty k produktu ASK 41.4 3U - Merací transformátor prúdu s prepínateľným vinutím (10)

Merací transformátor prúdu

ASK 41.4 3U; 400-200-100/1A;10-5-2,5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 400-200-100/1 A
Jmenovitý výkon: 10-5-2,5 VA
Třída přesnosti: 1

OBJ: 13363

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

33,60 EUR/ks

40,32 EUR s DPH

Merací transformátor prúdu

ASK 41.4 3U; 400-200-100/5A;10-5-2,5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 400-200-100/5 A
Jmenovitý výkon: 10-5-2,5 VA
Třída přesnosti: 1

OBJ: 13163

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

30,24 EUR/ks

36,29 EUR s DPH

Merací transformátor prúdu

ASK 41.4 3U; 600-300-150/1A;10-5-2,5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 600-300-150/1 A
Jmenovitý výkon: 10-5-2,5 VA
Třída přesnosti: 1

OBJ: 13364

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

33,60 EUR/ks

40,32 EUR s DPH

Merací transformátor prúdu

ASK 41.4 3U; 600-300-150/5A;10-5-2,5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 600-300-150/5 A
Jmenovitý výkon: 10-5-2,5 VA
Třída přesnosti: 1

OBJ: 13164

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

30,24 EUR/ks

36,29 EUR s DPH

Merací transformátor prúdu

ASK 41.4 3U; 800-400-200/1A;10-5-2,5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 800-400-200/1 A
Jmenovitý výkon: 10-5-2,5 VA
Třída přesnosti: 1

OBJ: 13365

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

33,60 EUR/ks

40,32 EUR s DPH

Merací transformátor prúdu

ASK 41.4 3U; 800-400-200/5A;10-5-2,5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 800-400-200/5 A
Jmenovitý výkon: 10-5-2,5 VA
Třída přesnosti: 1

OBJ: 13165

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

30,24 EUR/ks

36,29 EUR s DPH

Merací transformátor prúdu

ASK 41.4 3U;1000-500-250/1A;10-5-2,5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 1000-500-250/1 A
Jmenovitý výkon: 10-5-2,5 VA
Třída přesnosti: 1

OBJ: 13366

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

33,60 EUR/ks

40,32 EUR s DPH

Merací transformátor prúdu

ASK 41.4 3U;1000-500-250/1A;15-7,5-2,5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 1000-500-250/1 A
Jmenovitý výkon: 15-7,5-2,5 VA
Třída přesnosti: 1

OBJ: 13367

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

33,60 EUR/ks

40,32 EUR s DPH

Merací transformátor prúdu

ASK 41.4 3U;1000-500-250/5A;10-5-2,5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 1000-500-250/5 A
Jmenovitý výkon: 10-5-2,5 VA
Třída přesnosti: 1

OBJ: 13166

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

30,24 EUR/ks

36,29 EUR s DPH

Merací transformátor prúdu

ASK 41.4 3U;1000-500-250/5A;15-7,5-2,5VA;tř.1

Primární lišta: 40x10, 2x 30x5 mm
Převod transformátoru: 1000-500-250/5 A
Jmenovitý výkon: 15-7,5-2,5 VA
Třída přesnosti: 1

OBJ: 13167

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

30,24 EUR/ks

36,29 EUR s DPH

Voliteľné príslušenstvo k ASK 41.4 3U - Merací transformátor prúdu s prepínateľným vinutím

Plombovací krytka na ASK 41.4

ASK 31.4, 31.5, 41.4, 41.5, 421.4, 412.4,
WSK 40, 60, 70.6, KSU
Zjistit více

OBJ: 59041

EAN: 4061701175493

Záruka: 24 m.

Skladom v GHV

skladom >400 ks

1,40 EUR/ks

1,68 EUR s DPH

Příchytka na lištu DIN na ASK 41.4

ASK 41.4, WSK 40, ASK 412.4, ASK 421.4
Zjistit více

OBJ: 55012

EAN: 4061701165579

Záruka: 24 m.

Skladom v GHV

skladom >10 ks

3,15 EUR/ks

3,78 EUR s DPH

Popis produktu

Merací transformátor prúdu násuvný s prepínateľným sekundárnym vinutím v rozsahu primárnych prúdov 400 - 200 - 100 A až 1000 - 500 - 250 A. Sekundárny prúd 1 alebo 5 A, menovité výkony 2,5 až 15 VA, k dodaniu v triede presnosti 1.

Uchytenie transformátoru sa robí buď pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky, alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.
Sekundárne kontakty je možné zabezpečiť plombovacou krytkou.

Všeobecné vlastnosti

Men. trvalý tepelný prúd I_cth: 1,0 x I_N
Men. krátkodobý tepelný prúd I_th: 60 x I_N, 1 sec
Nadprúdové číslo: FS5
Men. dynamický prúd I_dyn: 2,5 x I_th
Max. prevádzkové napätie U_m: 0.72 kV
Skúšobné izolačné napätie: 3 kV, U_eff, 50 Hz, 1 min.
Menovitý kmitočet: 50 Hz
Trieda izolácie: E
Stupeň krytia: IP 20
Rozsah pracovných teplot: -5°C až +40°C
Rozsah skladovacích teplot: -25°C až +70°C

Technické parametre

Parametry

Primárny vodič Ø (max)	32 mm
Primárny pas	40x10 mm 2x30x5 mm
Šírka	70 mm

Parametre variant k ASK 41.4 3U - Merací transformátor prúdu s prepínateľným vinutím

Primárny menovitý prúd	Menovitý výkon	Trieda presnosti: 1
Primárny menovitý prúd	Menovitý výkon	Sekundárny prúd: 5 A	Sekundárny prúd: 1 A
1000-500-250 A	10-5-2.5 VA	13166	13366
1000-500-250 A	15-7.5-2.5 VA	13167	13367
400-200-100 A	10-5-2.5 VA	13163	13363
600-300-150 A	10-5-2.5 VA	13164	13364
800-400-200 A	10-5-2.5 VA	13165	13365

Súbory na stiahnutie

Katalógový list

Katalógový list ASK 41.4

(PDF, 267 kB)

Pokyny

Návod pre meracie trafa MBS 1/2024

(PDF, 4.4 MB)

Výkresy

EPLAN - STEP súbor ASK 41.4

(STEP, 6.8 MB)
