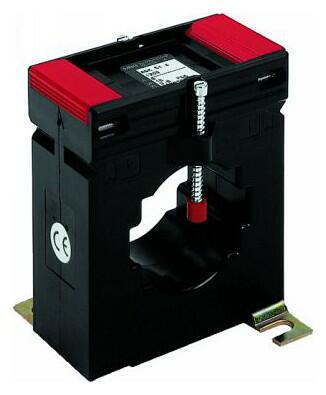

ASK 51.4 3U - Merací transformátor prúdu s prepínateľným vinutím

Primárny m. prúd: 100...600 A
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Cena od 38,61 EUR
od 47,49 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (22)
ChatDopyt na produkt
PorovnáníPorovnať
h! OZ Logo
Jiří Formánek
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.

Varianty k produktu ASK 51.4 3U - Merací transformátor prúdu s prepínateľným vinutím (22)

ASK 51.4 3U; 1000-500-250/1A; 10-5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 1000-500-250/1A; 10-5-2,5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 1000-500-250/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 16363
EAN: 4061701045383
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
46,04 EUR/ks
56,63 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 1000-500-250/1A; 15-7,5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 1000-500-250/1A; 15-7,5-2,5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 1000-500-250/1A
Jmenovitý výkon: 15-7,5-2,5VA
Třída přesnosti: 1
OBJ: 16364
EAN: 4061701045390
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
46,04 EUR/ks
56,63 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 1000-500-250/5A; 10-5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 1000-500-250/5A; 10-5-2,5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 1000-500-250/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 16163
EAN: 4061701043839
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
38,61 EUR/ks
47,49 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 1000-500-250/5A; 15-7,5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 1000-500-250/5A; 15-7,5-2,5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 1000-500-250/5A
Jmenovitý výkon: 15-7,5-2,5VA
Třída přesnosti: 1
OBJ: 16164
EAN: 4061701043846
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
38,61 EUR/ks
47,49 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 1000-600-300/1A; 10-5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 1000-600-300/1A; 10-5-2,5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 1000-600-300/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 16380
EAN: 4061701045475
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
46,04 EUR/ks
56,63 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 1000-600-300/1A; 15-10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 1000-600-300/1A; 15-10-5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 1000-600-300/1A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
OBJ: 16376
EAN: 4061701045444
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
46,04 EUR/ks
56,63 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 1000-600-300/5A; 10-5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 1000-600-300/5A; 10-5-2,5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 1000-600-300/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 16180
EAN: 4061701043976
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
38,61 EUR/ks
47,49 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 1000-600-300/5A; 15-10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 1000-600-300/5A; 15-10-5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 1000-600-300/5A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
OBJ: 16176
EAN: 4061701043938
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
38,61 EUR/ks
47,49 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 1000-600-400/1A; 10-5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 1000-600-400/1A; 10-5-2,5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 1000-600-400/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 16375
EAN: 4061701045437
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
46,04 EUR/ks
56,63 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 1000-600-400/5A; 10-5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 1000-600-400/5A; 10-5-2,5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 1000-600-400/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 16175
EAN: 4061701043921
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
38,61 EUR/ks
47,49 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 1000-800-600/1A; 15-10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 1000-800-600/1A; 15-10-5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 1000-800-600/1A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
OBJ: 16379
EAN: 4061701045468
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
46,04 EUR/ks
56,63 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 1000-800-600/5A; 15-10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 1000-800-600/5A; 15-10-5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 1000-800-600/5A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
OBJ: 16179
EAN: 4061701043969
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
38,61 EUR/ks
47,49 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 1200-1000-300/1A; 7,5-5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 1200-1000-300/1A; 7,5-5-2,5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 1200-1000-300/1A
Jmenovitý výkon: 7,5-5-2,5VA
Třída přesnosti: 1
OBJ: 16374
EAN: 4061701045420
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
46,04 EUR/ks
56,63 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 1200-1000-300/5A; 7,5-5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 1200-1000-300/5A; 7,5-5-2,5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 1200-1000-300/5A
Jmenovitý výkon: 7,5-5-2,5VA
Třída přesnosti: 1
OBJ: 16174
EAN: 4061701043914
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
38,61 EUR/ks
47,49 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 1200-600-300/1A; 10-5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 1200-600-300/1A; 10-5-2,5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 1200-600-300/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 16365
EAN: 4061701045406
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
46,04 EUR/ks
56,63 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 1200-600-300/1A; 15-7,5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 1200-600-300/1A; 15-7,5-2,5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 1200-600-300/1A
Jmenovitý výkon: 15-7,5-2,5VA
Třída přesnosti: 1
OBJ: 16366
EAN: 4061701045413
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
46,04 EUR/ks
56,63 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 1200-600-300/5A; 10-5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 1200-600-300/5A; 10-5-2,5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 1200-600-300/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 16165
EAN: 4061701043853
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
38,61 EUR/ks
47,49 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 1200-600-300/5A; 15-7,5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 1200-600-300/5A; 15-7,5-2,5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 1200-600-300/5A
Jmenovitý výkon: 15-7,5-2,5VA
Třída přesnosti: 1
OBJ: 16166
EAN: 4061701043860
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
38,61 EUR/ks
47,49 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 600-400-200/1A; 15-7,5-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 600-400-200/1A; 15-7,5-5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 600-400-200/1A
Jmenovitý výkon: 15-7,5-5VA
Třída přesnosti: 1
OBJ: 16378
EAN: 4061701045451
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
46,04 EUR/ks
56,63 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 600-400-200/5A; 15-7,5-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 600-400-200/5A; 15-7,5-5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 600-400-200/5A
Jmenovitý výkon: 15-7,5-5VA
Třída přesnosti: 1
OBJ: 16178
EAN: 4061701043952
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
38,61 EUR/ks
47,49 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 800-400-200/1A; 10-5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 800-400-200/1A; 10-5-2,5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 800-400-200/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 16362
EAN: 4061701045376
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
46,04 EUR/ks
56,63 EUR s DPH
Porovnání
+-
Košík
ASK 51.4 3U; 800-400-200/5A; 10-5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 51.4 3U; 800-400-200/5A; 10-5-2,5VA; tř.1
Průměr prim. vodiče: 44 mm
Primární lišta: 50x12; 2x 40x10 mm
Převod transformátoru: 800-400-200/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 16162
EAN: 4061701043822
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
38,61 EUR/ks
47,49 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k ASK 51.4 3U - Merací transformátor prúdu s prepínateľným vinutím

Plombovací krytka na ASK 61.4
Plombovací krytka na ASK 61.4
ASK 51.4, 541.4, 61.4, 561.4,
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více
OBJ: 59042
EAN: 4061701175509
Záruka: 24 m.
Skladom v GHV
skladom >500 ks
1,46 EUR/ks
1,80 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Merací transformátor prúdu násuvný s prepínateľným sekundárnym vinutím v rozsahu primárnych prúdov 300 - 200 - 100 A až 600 - 400 - 200 A. Sekundárny prúd 1 alebo 5 A, menovité výkony 2,5 až 15 VA, k dodaniu v triede presnosti 1.

Uchytenie transformátoru sa robí buď pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky, alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.
Sekundárne kontakty je možné zabezpečiť plombovacou krytkou.



Všeobecné vlastnosti

  • Men. trvalý tepelný prúd Icth: 1,0 x IN
  • Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
  • Nadprúdové číslo: FS5
  • Men. dynamický prúd Idyn: 2,5 x Ith
  • Max. prevádzkové napätie Um: 0.72 kV
  • Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
  • Menovitý kmitočet: 50 Hz
  • Trieda izolácie: E
  • Stupeň krytia: IP 20
  • Rozsah pracovných teplot: -5°C až +40°C
  • Rozsah skladovacích teplot: -25°C až +70°C

Technické parametre

Parametry

Primárny vodič Ø (max)44 mm
Primárny pas50x12 mm
2x40x10 mm
Šírka85 mm

Parametre variant k ASK 51.4 3U - Merací transformátor prúdu s prepínateľným vinutím

Primárny menovitý prúdMenovitý výkonTrieda presnosti: 1
Sekundárny prúd: 5 ASekundárny prúd: 1 A
1000-500-250 A10-5-2.5 VA16163
16363
15-7.5-2.5 VA16164
16364
1000-600-300 A10-5-2.5 VA16180
16380
15-10-5 VA16176
16376
1000-600-400 A10-5-2.5 VA16175
16375
1000-800-600 A15-10-5 VA16179
16379
1200-1000-300 A7.5-5-2.5 VA16174
16374
1200-600-300 A10-5-2.5 VA16165
16365
15-7.5-2.5 VA16166
16366
600-400-200 A15-7.5-5 VA16178
16378
800-400-200 A10-5-2.5 VA16162
16362

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Zobrazit ikonaDownload ikona

Súvisiace produkty

Skratovacie svorky
Varianty: 4
Bloky skratovacích svoriek pre transformátory prúdu

Skratovacou svorkovnicou sa pohodlne a bezpečne skratujú prúdové transformátory pri potrebe odpojenia záťaže. Pripravenú sadu svorkovníc je možné jednoducho a rýchlo namontovať do rozvádzača a jednoduchým spôsobom pripojiť. Skladá sa z meracích bodov a páky na ovládanie odpojenia prúdového transformátora. Pri výbere je možné taktiež voliť medzi malou a veľkou sadou svorkovníc. Veľká sada sa od malej líši možnosťou odpojenia prívodného napätia, odpojenia nulového vodiča a pridanou svorkou zemniaceho vodiča.

od 54,62 EUR
od 67,18 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Elektromer COUNTIS E51
Varianty: 2
COUNTIS E5xTrojfázový nepriamy elektromer do panelu

Trojfázový merač činnej energie. Dovoľuje nepriame meranie do 9999 A s prevodom x/5A. Modely COUNTIS E50 a COUNTIS E53.

Porovnání
Skladom v GHVDetail produktu
Diris A20
DIRIS A20Multifunkčný prístroj pre meracie transformátory
TRMS multimeter s 4kvadrantovým elektromerom pre meranie pomocou TRANSFORMÁTOROV PRÚDU. montáž do panelu s výrezom 92x92 mm. Voliteľná komunikácia MODBUS, pulzný výstup alebo alarmový kontakt.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
265 EUR
325,95 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Diris A30
Varianty: 2
DIRIS A30Multifunkčný prístroj pre meracie transformátory

TRMS analyzátor siete a 4Q elektromer pre meranie pomocou TRANSFORMÁTOROV PRÚDU. Montáž do panelu s výrezom 92x92 mm. Voliteľne moduly MODBUS, ETHERNET, pulzný výstup, alarmový kontakt, analógový výstup, pamäť.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

od 334 EUR
od 410,82 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
EQ 48/72/96/144 K
Varianty: 360
EQ 48/72/96/144 K

Analógové prístroje na meranie striedavého (AC) prúdu alebo napätia v plastovom puzdre.

od 29,40 EUR
od 36,16 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Plombovacie krýtky
Varianty: 8
Plombovací krýtkapro marací transformátory

Volitelné příslušenství. Slouží pro zaplombování kontaktů na měřicím transformátoru.

od 1,46 EUR
od 1,80 EUR s DPH
Porovnání
Skladom v GHVDetail produktu

Mohlo by vás zaujímať

Podujatia

48. Celoslovenské stretnutie elektrotechnikov
21.05.2026
Pozývame vás na 48. celoštátne stretnutie elektrotechnikov pod záštitou LPE, ktoré patrí medzi najvýznamnejšie odborné podujatia v odbore. Čakajú vás aktuálne témy z praxe, novinky v legislatíve,...
Výstava Volty Expo 2026
27.05.2026
Srdečne vás pozývame na elektrotechnickú výstavu Volty Expo 2026, ktorá sa uskutoční 27. mája 2026 v priestoroch výstaviska PVA EXPO PRAHA. Príďte navštíviť náš stánok GHV Trading,  hala 8, kóje E2...

Novinky

Nový trojfázový prúdový senzor ESS 076 od spoločnosti Stego
14.05.2026
Spoločnosť STEGO rozširuje svoje portfólio inteligentných senzorov o novú trojfázovú verziu prúdového senzora ESS 076. Kompaktný prístroj umožňuje bezkontaktné meranie všetkých troch fáz súčasne a...
Nový multifunkčný prevodník Iskra iMT440
20.04.2026
Oblíbený multifunkční měřicí převodník MT440 od firmy Iskra dostává nástupce. Nový typ iMT440 přebírá stejné funkce a měřicí schopnosti, ale přichází s modernizovanou elektronikou a aktualizovanou...

Odborné články

Elektromery M3 Count
11.03.2026
Letos zavádíme jako novinku do nabídky elektroměry M3 Count. Elektroměr M3 Count je plně elektronický měřič elektřiny určený pro pevnou instalaci v sítích s třífázovým čtyřvodičovým nebo jednofázovým...
BENDER EDGE500IP: nielen prevodník rozhrania, ale aj výkonný nástroj pre správu a údržbu dôležitých napájacích obvodov
06.03.2026
Spoločnosť Bender, popredný svetový výrobca prístrojov pre elektrickú bezpečnosť v napájacích sústavách, predstavil v minulom roku novinku pre komunikáciu ako s prístrojmi Bender, tak aj s prístrojmi...
