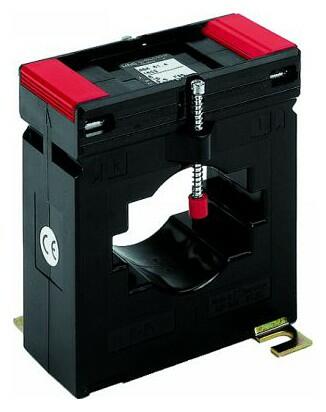

ASK 61.4 2U - Merací transformátor prúdu s prepínateľným vinutím
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm

Varianty k produktu ASK 61.4 2U - Merací transformátor prúdu s prepínateľným vinutím (40)
Voliteľné príslušenstvo k ASK 61.4 2U - Merací transformátor prúdu s prepínateľným vinutím

63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více
Popis produktu
Merací transformátor prúdu násuvný s prepínateľným sekundárnym vinutím v rozsahu primárnych prúdov 500 - 250 A až 1200 - 600 A, sekundárny prúd 1 alebo 5 A, menovité výkony 2,5 až 15 VA, k dodaniu v triede presnosti 1.
Uchytenie transformátoru sa robí buď pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky. Sekundárne kontakty je možné zabezpečiť plombovacou krytkou.
Všeobecné vlastnosti
- Men. trvalý tepelný prúd Icth: 1,0 x IN
- Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
- Nadprúdové číslo: FS5
- Men. dynamický prúd Idyn: 2,5 x Ith
- Max. prevádzkové napätie Um: 0.72 kV
- Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
- Menovitý kmitočet: 50 Hz
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Rozsah pracovných teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické parametre
Parametry
Primárny vodič Ø (max) | 44 mm |
---|---|
Primárny pas | 60x10 mm 2x50x10 mm |
Šírka | 95 mm |
Parametre variant k ASK 61.4 2U - Merací transformátor prúdu s prepínateľným vinutím
Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 1 | |
---|---|---|---|
Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | ||
1000-500 A | 10-5 VA | 19148 | 19348 |
15-7.5 VA | 19149 | 19349 | |
5-2.5 VA | 19147 | 19347 | |
1200-600 A | 10-5 VA | 19151 | 19351 |
15-7.5 VA | 19152 | 19352 | |
5-2.5 VA | 19150 | 19350 | |
1500-750 A | 10-5 VA | 19154 | 19354 |
15-7.5 VA | 19155 | 19355 | |
30-15 VA | 19156 | 19356 | |
5-2.5 VA | 19153 | 19353 | |
1600-800 A | 10-5 VA | 19158 | 19358 |
15-7.5 VA | 19159 | 19359 | |
30-15 VA | 19160 | 19360 | |
5-2.5 VA | 19157 | 19357 | |
500-250 A | 5-2.5 VA | 19141 | 19341 |
600-300 A | 10-5 VA | 19143 | 19343 |
5-2.5 VA | 19142 | 19342 | |
800-400 A | 10-5 VA | 19145 | 19345 |
15-7.5 VA | 19146 | 19346 | |
5-2.5 VA | 19144 | 19344 |
