ASR 14.3 - Zásuvný merací transformátor prúdu
Objednávacie čísla začínajúce písmenom G sú označenia MTP, ktoré môžu byť úradne overené (ciachované).
Môžete ich objednať priamo úradne overené v našom autorizovanom metrologickom stredisku (AMS) alebo bez overenia.
Úradne overené transformátory sú označené úradnou značkou K2 a je k nim vydávaný potvrdenie o overení stanoveného meradla.
Objednávacie čísla bez G označujú MTP, ktoré nie sú určené na úradné overenie. U týchto transformátorov je možné vykonať za poplatok kalibráciu a vystaviť kalibračný list s nameranými hodnotami.
Primárne men. prúd: 30...150 A

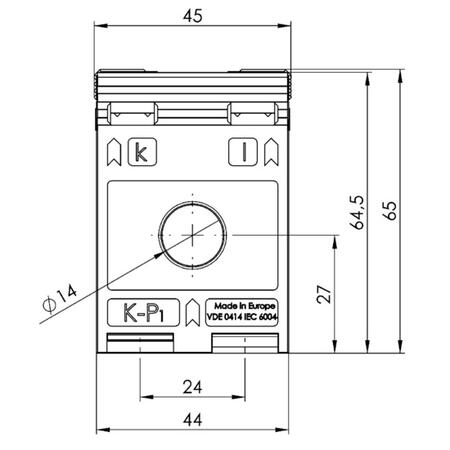

Primárny vodič Ø: max 14 mm
Šírka: 45 mm
Výška: 65 mm

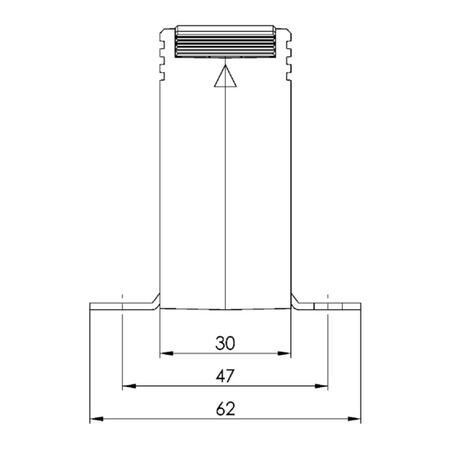

Hĺbka: 30 mm
Dopyt na produktPorovnať
Varianty k produktu ASR 14.3 - Zásuvný merací transformátor prúdu (16)
Převod transformátoru: 100/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 40/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
Převod transformátoru: 50/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 60/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 75/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 100/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 125/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 125/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 150/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 150/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 30/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 3
Převod transformátoru: 40/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
Převod transformátoru: 50/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
Převod transformátoru: 50/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
Převod transformátoru: 60/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 75/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Voliteľné príslušenstvo k ASR 14.3 - Zásuvný merací transformátor prúdu
Zjistit více
Kalibrácia sa vykonáva v GHV pre rozsah 0...1999 A.
Je určená pre nefakturačné transformátory (neobsahuje kalibračnú značku).
Obsahuje sériové číslo transformátora a namerané hodnoty.
Zjistit více
Popis produktu
Zásuvný merací transformátor pre primárne menovité prúdy od 50 do 150 A, sekundárne prúd 1 alebo 5 A, menovité výkony 1 až 2,5 VA, všetko v triede presnosti 1.

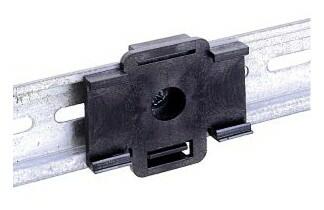

Uchytenie transformátora sa vykonáva buď pomocou upevňovacích pätiek, ktoré sú súčasťou dodávky, alebo špeciálne príchytkou na normalizovanú lištu DIN 35mm.
Všeobecné vlastnosti
- Men. trvalý tepelný prúd Icth: 1,0 x IN
- Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
- Nadprúdové číslo: FS5
- Men. dynamický prúd Idyn: 2,5 x Ith
- Max. prevádzkové napätie Um: 0.72 kV
- Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
- Menovitý kmitočet: 50 Hz
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Rozsah pracovných teplôt: -5 ° C do + 40 ° C
- Rozsah skladovacích teplôt: -25 ° C do + 70 ° C
Technické parametre
Parametry
| Primárny vodič Ø (max) | 14 mm |
|---|---|
| Šírka | 45 mm |
Parametre variant k ASR 14.3 - Zásuvný merací transformátor prúdu
| Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 1 | Trieda presnosti: 3 | |
|---|---|---|---|---|
| Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | Sekundárny prúd: 1 A | ||
| 30 A | 1 VA | 26290 | ||
| 40 A | 1 VA | 26081 | 26281 | |
| 50 A | 1 VA | 26085 | 26285 | |
| 1,5 VA | 26082 | |||
| 60 A | 1,5 VA | 26083 | 26283 | |
| 75 A | 1,5 VA | 26084 | 26284 | |
| 100 A | 2,5 VA | 26094 | 26294 | |
| 125 A | 2,5 VA | 26087 | 26287 | |
| 150 A | 2,5 VA | 26095 | 26295 | |
