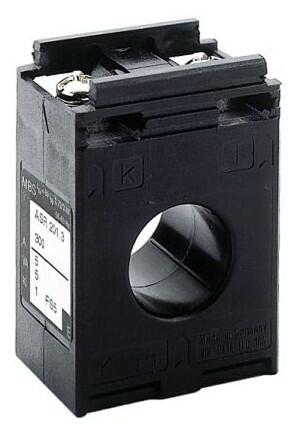

ASR 201.3 - Merací transformátor prúdu s kruhovým otvorom
Objednávacie čísla bez G označujú MTP, ktoré nie sú určené na úradné overenie. U týchto transformátorov je možné vykonať za poplatok kalibráciu a vystaviť kalibračný list s nameranými hodnotami.
Primárne men. prúd: 75...300 A

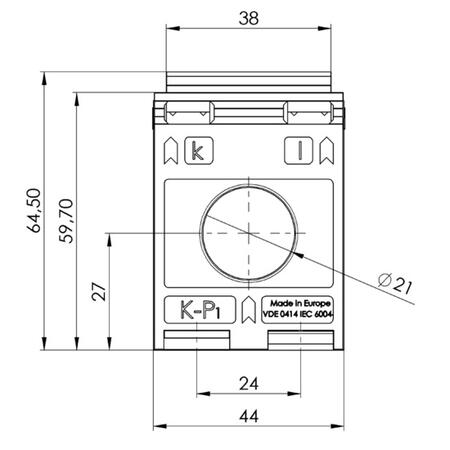

Primárny vodič Ø: max 21 mm

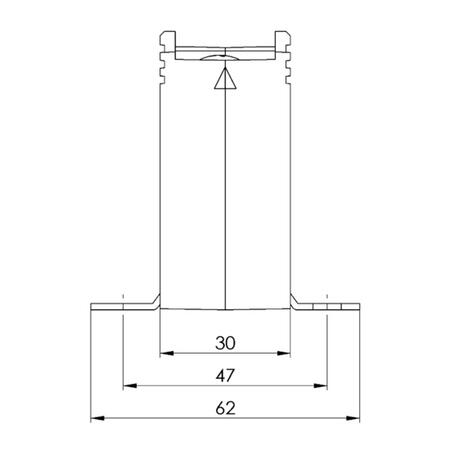

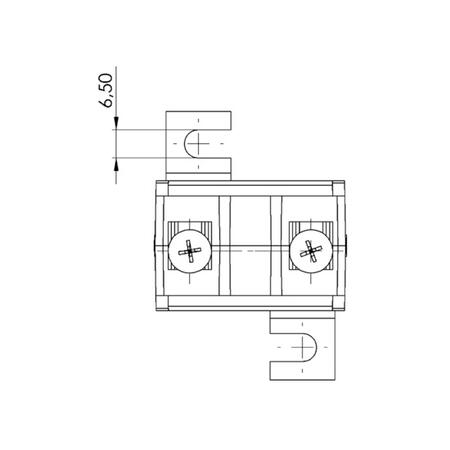

Šírka: 44 mm
Výška: 64,5 mm
Hĺbka: 30 mm
Dopyt na produktPorovnať
Varianty k produktu ASR 201.3 - Merací transformátor prúdu s kruhovým otvorom (50)
Převod transformátoru: 100/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 0,5
Převod transformátoru: 100/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 100/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 100/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 0,5
Převod transformátoru: 100/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 100/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 125/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 0,5
Převod transformátoru: 125/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 125/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 125/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 0,5
Převod transformátoru: 125/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 125/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 0,5
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Voliteľné príslušenstvo k ASR 201.3 - Merací transformátor prúdu s kruhovým otvorom
Zjistit více
Kalibrácia sa vykonáva v GHV pre rozsah 0...1999 A.
Je určená pre nefakturačné transformátory (neobsahuje kalibračnú značku).
Obsahuje sériové číslo transformátora a namerané hodnoty.
Zjistit více
Popis produktu
Násuvný merací transformátor pre primárne menovité prúdy od 75 do 300 A, sekundárny prúd 1 alebo 5 A, menovité výkony 1,25 až 5 VA. Triedy presnosti 0,5 a 1.
Prichytenie transformátora sa vykonáva buď pomocou pripevňovacích pätiek, ktoré sú súčasťou dodávky alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.
Všeobecné vlastnosti
- Men. trvalý tepelný prúd Icth: 1,0 x IN
- Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
- Nadprúdové číslo: FS5
- Men. dynamický prúd Idyn: 2,5 x Ith
- Max. prevádzkové napätie Um: 0.72 kV
- Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
- Menovitý kmitočet: 50 Hz
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Rozsah pracovných teplôt: -5°C až +40°C
- Rozsah skladovacích teplôt: -25°C až +70°C
Technické parametre
Parametry
| Primárny vodič Ø (max) | 21 mm |
|---|---|
| Šírka | 44 mm |
Parametre variant k ASR 201.3 - Merací transformátor prúdu s kruhovým otvorom
| Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 0.5 | Trieda presnosti: 1 | ||
|---|---|---|---|---|---|
| Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | ||
| 75 A | 1,25 VA | 27030 | 27230 | ||
| 1,5 VA | 27031 | 27231 | |||
| 80 A | 1,25 VA | 27032 | 27232 | ||
| 1,5 VA | 27033 | 27233 | |||
| 100 A | 1,5 VA | 27011 | 27211 | 27034 | 27234 |
| 2,5 VA | 27035 | 27235 | |||
| 125 A | 1,5 VA | 27013 | 27213 | 27036 | 27236 |
| 2,5 VA | 27037 | 27237 | |||
| 150 A | 1,5 VA | 27015 | 27215 | 27039 | 27239 |
| 2,5 VA | 27040 | 27240 | |||
| 3,75 VA | 27041 | 27241 | |||
| 200 A | 1,5 VA | 27017 | 27217 | 27042 | 27242 |
| 2,5 VA | 27018 | 27218 | 27043 | 27243 | |
| 3,75 VA | 27052 | 27252 | |||
| 250 A | 2,5 VA | 27020 | 27220 | 27045 | 27245 |
| 5 VA | 27046 | 27246 | |||
| 300 A | 2,5 VA | 27022 | 27222 | 27048 | 27248 |
| 5 VA | 27049 | 27249 | |||
Súvisiace produkty
Skratovacou svorkovnicou sa pohodlne a bezpečne skratujú prúdové transformátory pri potrebe odpojenia záťaže. Pripravenú sadu svorkovníc je možné jednoducho a rýchlo namontovať do rozvádzača a jednoduchým spôsobom pripojiť. Skladá sa z meracích bodov a páky na ovládanie odpojenia prúdového transformátora. Pri výbere je možné taktiež voliť medzi malou a veľkou sadou svorkovníc. Veľká sada sa od malej líši možnosťou odpojenia prívodného napätia, odpojenia nulového vodiča a pridanou svorkou zemniaceho vodiča.
Trojfázový merač činnej energie. Dovoľuje nepriame meranie do 9999 A s prevodom x/5A. Modely COUNTIS E50 a COUNTIS E53.
V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
TRMS analyzátor siete a 4Q elektromer pre meranie pomocou TRANSFORMÁTOROV PRÚDU. Montáž do panelu s výrezom 92x92 mm. Voliteľne moduly MODBUS, ETHERNET, pulzný výstup, alarmový kontakt, analógový výstup, pamäť.
V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Analógové prístroje na meranie striedavého (AC) prúdu alebo napätia v plastovom puzdre.

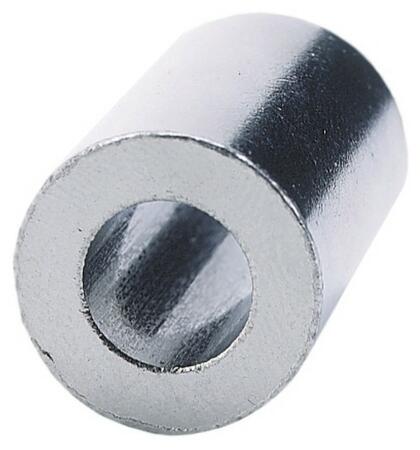

Medená trubka na priamu montáž transformátorov prúdu s kruhovým otvorom na zbernice.
Štvorkvadrantové meranie všetkých veličín v triede presnosti 0,5s (podľa IEC 62053-22) a pracovným rozsahom teplôt -25...+55°C. Harmonická analýza napätia a prúdu do 31. harmonickej. 4xdigitálny vstup, 2xdigitálny releový výstup, rozhranie Modbus/RTU, BACnet MS/TP, DNP.
Štvorkvadrantové meranie všetkých veličín v triede presnosti 0,5s (podľa IEC 62053-22) a pracovným rozsahom teplôt -25...+55°C. Meranie prúdu v N vodiči. Záznamník pre 5 záznamníkov s 16 meracími kanálmi. Harmonická analýza napätia a prúdu do 31. harmonickej. 4xdigitálny vstup, 2xdigitálny releový výstup, rozhranie Modbus/RTU, BACnet MS/TP, DNP.

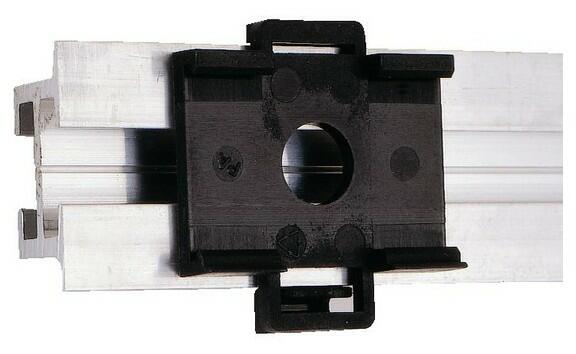

Niektoré typy transformátorov prúdu môžu byť dodávané s upevňovacou západkou na uchytenie transformátorov na normalizovanú lištu DIN-35 mm.
