ASR 21.3 - Merací transformátor prúdu s kruhovým otvorom

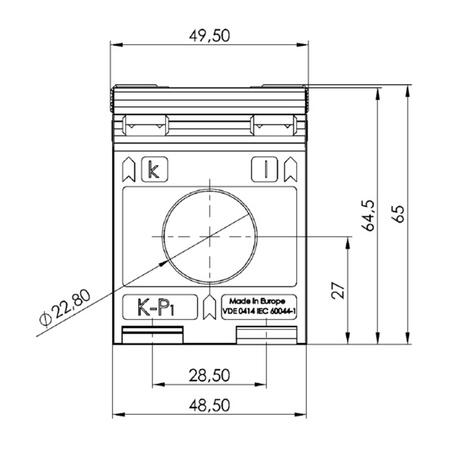

Primárny vodič Ø: max 22,8 mm
Šírka: 49,5 mm
Výška: 65 mm
Hĺbka: 35 mm
Varianty k produktu ASR 21.3 - Merací transformátor prúdu s kruhovým otvorom (28)
Převod transformátoru: 200/5A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 400/5A;
Jmenovitý výkon: 5 VA;
Třída přesnosti: 1
Převod transformátoru: 150/1A;
Jmenovitý výkon: 1,5 VA;
Třída přesnosti: 1
Převod transformátoru: 150/5A;
Jmenovitý výkon: 1,5 VA;
Třída přesnosti: 1
Převod transformátoru: 200/5A;
Jmenovitý výkon: 1,5 VA;
Třída přesnosti: 1
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 250/1A
Jmenovitý výkon: 3,75 VA
Třída přesnosti: 1
Převod transformátoru: 250/5A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Voliteľné príslušenstvo k ASR 21.3 - Merací transformátor prúdu s kruhovým otvorom
Zjistit více
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Popis produktu

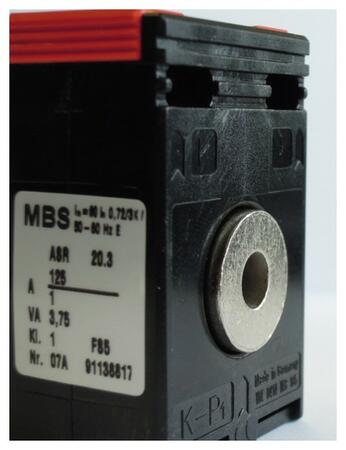

Násuvný merací transformátor pre primárne menovité prúdy od 100 do 500 A, sekundárny prúd 1 alebo 5 A, menovité výkony 1 až 5 VA. Trieda presnosti 1.

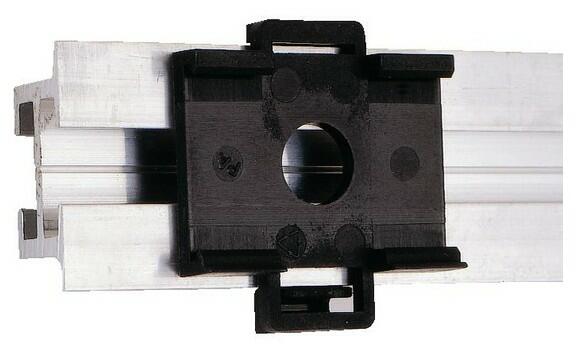

Prichytenie transformátora sa vykonáva buď pomocou pripevňovacích pätiek, ktoré sú súčasťou dodávky alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.
Všeobecné vlastnosti
- Men. trvalý tepelný prúd Icth: 1,0 x IN
- Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
- Nadprúdové číslo: FS5
- _Men. dynamický prúd Idyn: 2,5 x Ith
- Max. prevádzkové napätie Um: 0.72 kV
- Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
- Menovitý kmitočet: 50 Hz
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Rozsah pracovných teplôt: -5°C až +40°C
- Rozsah skladovacích teplôt: -25°C až +70°C
Technické parametre
Parametry
Primárny vodič Ø (max) | 22,5 mm |
---|---|
Šírka | 48,5 mm |
Parametre variant k ASR 21.3 - Merací transformátor prúdu s kruhovým otvorom
Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 1 | |
---|---|---|---|
Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | ||
100 A | 1 VA | 1023 | 1223 |
150 A | 1,5 VA | 1024 | 1224 |
200 A | 1,5 VA | 1026 | 1226 |
2,5 VA | 1027 | 1227 | |
250 A | 1,5 VA | 1028 | 1228 |
2,5 VA | 1029 | 1229 | |
3,75 VA | 1048 | 1248 | |
300 A | 1,5 VA | 1031 | 1231 |
2,5 VA | 1032 | 1232 | |
3,75 VA | 1049 | 1249 | |
400 A | 2,5 VA | 1034 | 1234 |
5 VA | 1035 | 1235 | |
500 A | 2,5 VA | 1037 | 1237 |
5 VA | 1038 | 1238 |
