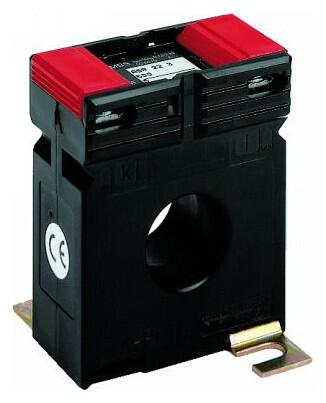

ASR 22.3 2U - Merací transformátor prúdu s prepínateľným vinutím

Primárny m. prúd: 100...600 A
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm

Cena od 25,30 EUR

od 31,12 EUR s DPH

Dostupnosť: Na požiadanie

Zvoľte variantu (18)

Dopyt na produkt

Porovnať

Jiří Formánek

+420 775 784 899

Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.

Varianty k produktu ASR 22.3 2U - Merací transformátor prúdu s prepínateľným vinutím (18)

Merací transformátor prúdu

ASR 22.3 2U; 200-100/1A; 5-2,5VA; tř.1

Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 200-100/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1

OBJ: 3311

EAN: 4061701107906

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

28,12 EUR/ks

34,59 EUR s DPH

Merací transformátor prúdu

ASR 22.3 2U; 200-100/5A; 5-2,5VA; tř.1

Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 200-100/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1

OBJ: 3111

EAN: 4061701101386

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

25,30 EUR/ks

31,12 EUR s DPH

Merací transformátor prúdu

ASR 22.3 2U; 300-150/1A; 10-5VA; tř.1

Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 300-150/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1

OBJ: 3313

EAN: 4061701107920

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

28,12 EUR/ks

34,59 EUR s DPH

Merací transformátor prúdu

ASR 22.3 2U; 300-150/1A; 5-2,5VA; tř.1

Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 300-150/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1

OBJ: 3312

EAN: 4061701107913

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

28,12 EUR/ks

34,59 EUR s DPH

Merací transformátor prúdu

ASR 22.3 2U; 300-150/5A; 10-5VA; tř.1

Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 300-150/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1

OBJ: 3113

EAN: 4061701101539

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

25,30 EUR/ks

31,12 EUR s DPH

Merací transformátor prúdu

ASR 22.3 2U; 300-150/5A; 5-2,5VA; tř.1

Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 300-150/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1

OBJ: 3112

EAN: 4061701101454

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

25,30 EUR/ks

31,12 EUR s DPH

Merací transformátor prúdu

ASR 22.3 2U; 400-200/1A; 10-5VA; tř.1

Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 400-200/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1

OBJ: 3315

EAN: 4061701107944

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

28,12 EUR/ks

34,59 EUR s DPH

Merací transformátor prúdu

ASR 22.3 2U; 400-200/1A; 5-2,5VA; tř.1

Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 400-200/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1

OBJ: 3314

EAN: 4061701107937

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

28,12 EUR/ks

34,59 EUR s DPH

Merací transformátor prúdu

ASR 22.3 2U; 400-200/5A; 10-5VA; tř.1

Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 400-200/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1

OBJ: 3115

EAN: 4061701101751

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

25,30 EUR/ks

31,12 EUR s DPH

Merací transformátor prúdu

ASR 22.3 2U; 400-200/5A; 5-2,5VA; tř.1

Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 400-200/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1

OBJ: 3114

EAN: 4061701101638

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

25,30 EUR/ks

31,12 EUR s DPH

Merací transformátor prúdu

ASR 22.3 2U; 500-250/1A; 10-5VA; tř.1

Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 500-250/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1

OBJ: 3317

EAN: 4061701107968

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

28,12 EUR/ks

34,59 EUR s DPH

Merací transformátor prúdu

ASR 22.3 2U; 500-250/1A; 5-2,5VA; tř.1

Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 500-250/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1

OBJ: 3316

EAN: 4061701107951

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

28,12 EUR/ks

34,59 EUR s DPH

Merací transformátor prúdu

ASR 22.3 2U; 500-250/5A; 10-5VA; tř.1

Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 500-250/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1

OBJ: 3117

EAN: 4061701101966

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

25,30 EUR/ks

31,12 EUR s DPH

Merací transformátor prúdu

ASR 22.3 2U; 500-250/5A; 5-2,5VA; tř.1

Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 500-250/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1

OBJ: 3116

EAN: 4061701101867

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

25,30 EUR/ks

31,12 EUR s DPH

Merací transformátor prúdu

ASR 22.3 2U; 600-300/1A; 10-5VA; tř.1

Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 600-300/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1

OBJ: 3319

EAN: 4061701107982

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

28,12 EUR/ks

34,59 EUR s DPH

Merací transformátor prúdu

ASR 22.3 2U; 600-300/1A; 5-2,5VA; tř.1

Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 600-300/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1

OBJ: 3318

EAN: 4061701107975

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

28,12 EUR/ks

34,59 EUR s DPH

Merací transformátor prúdu

ASR 22.3 2U; 600-300/5A; 10-5VA; tř.1

Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 600-300/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1

OBJ: 3119

EAN: 4061701102161

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

25,30 EUR/ks

31,12 EUR s DPH

Merací transformátor prúdu

ASR 22.3 2U; 600-300/5A; 5-2,5VA; tř.1

Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 600-300/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1

OBJ: 3118

EAN: 4061701102079

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

25,30 EUR/ks

31,12 EUR s DPH

Voliteľné príslušenstvo k ASR 22.3 2U - Merací transformátor prúdu s prepínateľným vinutím

Plombovací krytka na ASK 21.3

ASK 21.3, 31.3, 318.3, 41.3, 103.3, 123.3, ASR 22.3
Pro ASK 103.3 a ASK 123.3 jsou nutné 2 kusy!
Zjistit více

OBJ: 59040

EAN: 4061701175486

Záruka: 24 m.

Skladom v GHV

skladom >200 ks

1,46 EUR/ks

1,80 EUR s DPH

Příchytka na lištu DIN na ASR 22.3

ASK 21.3, ASR 22.3, ASK 318.3, ASK 31.3, WSK 30, ASK 41.3
Zjistit více

OBJ: 53011

EAN: 4061701164183

Záruka: 24 m.

Nie je skladom

na ceste >10 ks

3,29 EUR/ks

4,05 EUR s DPH

Popis produktu

Merací transformátor prúdu s kruhovým otvorom a s prepínateľným sekundárnym vinutím v rozsahu primárnych prúdov 200 / 100 A až 600 / 300 A, sekundárny prúd 1 alebo 5 A, menovité výkony 2,5 až 10 VA, k dodaniu v triede presnosti 1.

Uchytenie transformátoru sa robí buď pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky, alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.

Všeobecné vlastnosti

Men. trvalý tepelný prúd I_cth: 1,0 x I_N
Men. krátkodobý tepelný prúd I_th: 60 x I_N, 1 sec
Nadprúdové číslo: FS5
Men. dynamický prúd I_dyn: 2,5 x I_th
Max. prevádzkové napätie U_m: 0.72 kV
Skúšobné izolačné napätie: 3 kV, U_eff, 50 Hz, 1 min.
Menovitý kmitočet: 50 Hz
Trieda izolácie: E
Stupeň krytia: IP 20
Rozsah pracovných teplot: -5°C až +40°C
Rozsah skladovacích teplot: -25°C až +70°C

Technické parametre

Parametry

Primárny vodič Ø (max)	22,5 mm
Šírka	60 mm

Parametre variant k ASR 22.3 2U - Merací transformátor prúdu s prepínateľným vinutím

Primárny menovitý prúd	Menovitý výkon	Trieda presnosti: 1
Primárny menovitý prúd	Menovitý výkon	Sekundárny prúd: 5 A	Sekundárny prúd: 1 A
200-100 A	5-2.5 VA	3111	3311
300-150 A	10-5 VA	3113	3313
300-150 A	5-2.5 VA	3112	3312
400-200 A	10-5 VA	3115	3315
400-200 A	5-2.5 VA	3114	3314
500-250 A	10-5 VA	3117	3317
500-250 A	5-2.5 VA	3116	3316
600-300 A	10-5 VA	3119	3319
600-300 A	5-2.5 VA	3118	3318

Súbory na stiahnutie

Katalógový list

Katalógový list ASR 22.3, 2U

(PDF, 186 kB)

Pokyny

Návod pre meracie trafa MBS 1/2024

(PDF, 4.4 MB)

Výkresy

EPLAN - STEP súbor ASR 22.3

(STEP, 5.8 MB)

Súvisiace produkty

Varianty: 2

A1U 2.3 Merací prevodník striedavého prúdu

Merací prevodník striedavého prúdu.

118,60 EUR

145,88 EUR s DPH

Skladom v GHVDetail produktu

Varianty: 4

Bloky skratovacích svoriek pre transformátory prúdu

Skratovacou svorkovnicou sa pohodlne a bezpečne skratujú prúdové transformátory pri potrebe odpojenia záťaže. Pripravenú sadu svorkovníc je možné jednoducho a rýchlo namontovať do rozvádzača a jednoduchým spôsobom pripojiť. Skladá sa z meracích bodov a páky na ovládanie odpojenia prúdového transformátora. Pri výbere je možné taktiež voliť medzi malou a veľkou sadou svorkovníc. Veľká sada sa od malej líši možnosťou odpojenia prívodného napätia, odpojenia nulového vodiča a pridanou svorkou zemniaceho vodiča.

od 54,62 EUR

od 67,18 EUR s DPH

Skladom v GHVDetail produktu

Varianty: 2

COUNTIS E5x Trojfázový nepriamy elektromer do panelu

Trojfázový merač činnej energie. Dovoľuje nepriame meranie do 9999 A s prevodom x/5A. Modely COUNTIS E50 a COUNTIS E53.

Skladom v GHVDetail produktu

DIRIS A20 Multifunkčný prístroj pre meracie transformátory

TRMS multimeter s 4kvadrantovým elektromerom pre meranie pomocou TRANSFORMÁTOROV PRÚDU. montáž do panelu s výrezom 92x92 mm. Voliteľná komunikácia MODBUS, pulzný výstup alebo alarmový kontakt.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Skladom v GHVDetail produktu

Varianty: 2

DIRIS A30 Multifunkčný prístroj pre meracie transformátory

TRMS analyzátor siete a 4Q elektromer pre meranie pomocou TRANSFORMÁTOROV PRÚDU. Montáž do panelu s výrezom 92x92 mm. Voliteľne moduly MODBUS, ETHERNET, pulzný výstup, alarmový kontakt, analógový výstup, pamäť.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Skladom v GHVDetail produktu

Varianty: 53

EQ 48/72/96/144 K

Analógové meracie prístroje na meranie striedavých prúdov a napätí s elektromagnetickým meracím ústrojenstvom, stupnica 90°.

od 28,80 EUR

od 35,42 EUR s DPH

Skladom v GHVDetail produktu

Varianty: 10

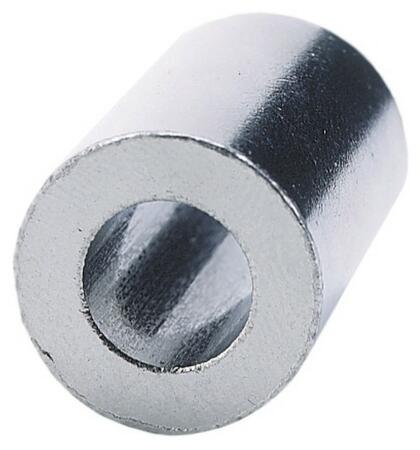

Medená trubka
