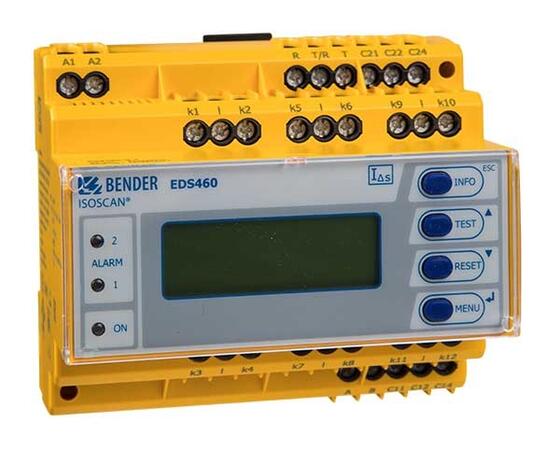

EDS460-D / EDS461-D - Prístroj na vyhodnocovanie porúch izolácie

Viackanálový prístroj na vyhodnocovanie porúch izolácie pre EDS systémy

Prístroj je určený na lokalizáciu porúch izolačných stavov v izolovaných napájacích sústavách (IT). S použitím meracích transformátorov prúdu vyhodnocuje testovací prúd generovaný prístrojom IRDH575 alebo PGH. Signalizácia pomocou LCD.
Dostupnosť: Na požiadanie
Zvoľte variantu (4)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu EDS460-D / EDS461-D - Prístroj na vyhodnocovanie porúch izolácie (4)

EDS460-D-1 Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS460-D-1
Us AC 16...72V, DC 16...94V, AC 42...460Hz
I 2...10mA
OBJ: B91080001
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS460-D-2 Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS460-D-2
Us AC/DC 70...276V, AC 42...460Hz
I 2...10mA
OBJ: B91080002
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS461-D-1 Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS461-D-1
Us AC 16...72V, DC 16...94V, AC 42...460Hz
I 0,2...1mA
OBJ: B91080005
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS461-D-2 Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS461-D-2
Us AC/DC 70...276V, AC 42...460Hz
I 0,2...1mA
OBJ: B91080006
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k EDS460-D / EDS461-D - Prístroj na vyhodnocovanie porúch izolácie

XM460 - montážny rám
Montážny rám
XM460
OBJ: B990995
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
XM460 - príchytka do panelu
Upevňovacia sada
X460
OBJ: B990993
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - EDS460-D-1
OBJ: S91080001
Záruka: 24 m.
Skladom v GHV
skladom >1000 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - EDS460-D-2
OBJ: S91080002
Záruka: 24 m.
Skladom v GHV
skladom >1000 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - EDS461-D-1
OBJ: S91080005
Záruka: 24 m.
Skladom v GHV
skladom >1000 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - EDS461-D-2
OBJ: S91080006
Záruka: 24 m.
Skladom v GHV
skladom >1000 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • Lokalizácia porúch izolácie a meranie reziduálnych prúdov
  • Určené pre AC, 3 AC a DC IT siete
  • Riadiaca a zobrazovacia jednotka v jednom prístroji (EDS..-D)
  • 12 meracích kanálov (výstupných obvodov) na meranie pomocou meracích transformátorov série W, WR alebo WS
  • V jednom systéme možno vykonávať meranie pomocou až 90 prístrojov EDS (tj. na 1080 meracích kanáloch)
  • Perióda skenovania 10 s na všetkých kanáloch
  • Nastaviteľná citlivosť 2...10 mA (100 Ω/V) pre EDS460 a 0,2...1 mA (1000 Ω/V) pre EDS461
  • Možnosť záznamu až 300 udalostí (EDS..-D)
  • Dve oddelené ALARM relé, každé s jedným prepínateľným kontaktom
  • Nastavenie režimu N/O alebo N/C
  • Možnosť pripojenia externého tlačítka TEST/RESET
  • Signalizácia stavu monitorovanej siete pomocou grafického displeja
  • Rozsah BMS adries 1...90
  • Sériové rozhranie RS485 s BMS protokolom
  • Trvalé monitorovanie stavu pripojených meracích transformátorov
  • Nastaviteľná funkcia pamäti poruchových stavov
  • Prídavná funkcia merania reziduálnych prúdov

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - EDS460-D
(DWG, 136 kB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - EDS461-D
(DWG, 136 kB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - EDS461
(ZIP, 2.6 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - XM460
(ZIP, 3.6 MB)
Zobrazit ikonaDownload ikona
