ES710 - Jednofázové ochranné oddeľovacie transformátory
Varianty: 48

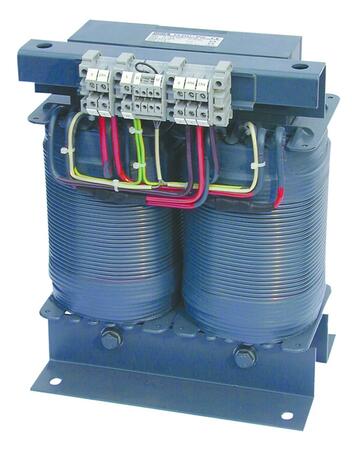

ES710Jednofázové ochranné oddeľovacie transformátory

Jednofázové ochranné oddeľovacie transformátory pre napájanie zdravotníckych priestorov s primárnym napätím 230 V. Verzia GREEN LINE s menšími stratami naprázdno a spínacím prúdom IE < 6 × În.

od 847 EUR
od 1 016,40 EUR s DPH
Porovnání
Skladom v GHVDetail produktu

Varianty k produktu ES710/...-2 - Jednofázové ochranné oddeľovacie transformátory (5)

ES710/3150-2 Oddeľovací transf. jednofázový 230/230
Oddeľovací transf. jednofázový 230/230
ES710/3150-2
U1n 230 V
U2n 230 V
P2n 3150 VA
IE < 8 × În
proud naprázdno a napětí nakrátko < 2%
OBJ: B924641
Záruka: 60 m.
Predaj ukončený
Pomôžeme Vám s výberom alternatívy
Porovnání
ES710/4000-2 Oddeľovací transf. jednofázový 230/230
Oddeľovací transf. jednofázový 230/230
ES710/4000-2
U1n 230 V
U2n 230 V
P2n 4000 VA
IE < 12 × În
proud naprázdno a napětí nakrátko < 2%
OBJ: B924642
Záruka: 60 m.
Predaj ukončený
Pomôžeme Vám s výberom alternatívy
Porovnání
ES710/5000-2 Oddeľovací transf. jednofázový 230/230
Oddeľovací transf. jednofázový 230/230
ES710/5000-2
U1n 230 V
U2n 230 V
P2n 5000 VA
IE < 8 × În
proud naprázdno a napětí nakrátko < 2%
OBJ: B924643
Záruka: 60 m.
Predaj ukončený
Pomôžeme Vám s výberom alternatívy
Porovnání
ES710/6300-2 Oddeľovací transf. jednofázový 230/230
Oddeľovací transf. jednofázový 230/230
ES710/6300-2
U1n 230 V
U2n 230 V
P2n 6300 VA
IE < 8 × În
proud naprázdno a napětí nakrátko < 2%
OBJ: B924644
Záruka: 60 m.
Predaj ukončený
Pomôžeme Vám s výberom alternatívy
Porovnání
ES710/8000-2 Oddeľovací transf. jednofázový 230/230
Oddeľovací transf. jednofázový 230/230
ES710/8000-2
U1n 230 V
U2n 230 V
P2n 8000 VA
IE < 8 × În
proud naprázdno a napětí nakrátko < 2%
OBJ: B924645
Záruka: 60 m.
Predaj ukončený
Pomôžeme Vám s výberom alternatívy
Porovnání

Voliteľné príslušenstvo k ES710/...-2 - Jednofázové ochranné oddeľovacie transformátory

ESDS0107 kryt 1PH transformátora IP23
Kryt transformátorov IP23 / RAL7032
ESDS0107-1
Ocelový kryt s krytím IP23 pro oddělovací transformátory řady:
ES710 a ES710-GL od 3,15 do 10kVA se standardní svorkovnicí
DS0107 od 3,15 do 5kVA
OBJ: B924673
Záruka: 60 m.
Skladom v GHV
skladom 2 ks
539 EUR/ks
646,80 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

  • Odpovedá normám: STN EN 61558-2-12, DIN EN 61558-2-15: 2001-11, IEC 61558-2-15:1999-02, DIN VDE 0100-710:2002-11, IEC 60364-7-710:2002-11
  • Transformátory majú vstavané termočlánky v súlade s DIN 44081 (120 °C)
  • Statické tienenie medzi primárnym a sekundárnym vinutím je pripojené k izolovanému vývodu
  • Vinutia sú galvanicky izolované
  • Stupeň krytia IP00, IP23 s krytom
  • Bezpečnostná trieda I
  • Bezpečnostná trieda II (voliteľne: kompletne zapuzdrená varianta)
  • Zosilnená izolácia
  • Trieda izolácie: ta 40/B
  • Skupina IiO
  • Hlučnosť < 35 dB (A) (bez a pri menovitej záťaži)
  • Prúd naprázdno I0 ≤ 2%
  • Napätie nakrátko Uk ≤ 2%
  • Pripojenie: svorkovnica so šraubovými spojmi
  • Transformátory sú určené do trvalej prevádzky

Rozšírené informácie

Popis a použitie

  • Transformátory rady ES710 majú zosilnenú izoláciu a vyhovujú požiadavkám normy ČSN EN 61558-2-15 a STN EN 61558-2-15, DIN EN 61558-1 (VDE 570 časť 1) a DIN EN 61558-2-15 (VDE 0570 časť 2-15).
  • Transformátory taktiež splňujú požiadavky normy ČSN 332140 včetně TNI332140, STN 332140, DIN VDE 0100-710 (VDE 0100 časť 710) pre napájanie zdravotníckych priestorov skupiny 2.
  • Vinutia sú galvanicky oddelené a je medzi ne umiestnené statické tienenie, ktoré slúži k obmedzeniu vplyvu elektrického rušenia.
  • Sekundárne vinutie s vyvedeným stredom umožňuje pripojenie strážičov izolácie i na 115 V.
  • Upevňovacie profily sú izolované od jadra transformátora čo zaručuje konštrukciu izolovanej sústavy podľa požiadaviek normy DIN VDE 0100-710 (VDE 0100 časť 710): 2002-11, článok 710.512.1,6,2).
  • Transformátory sú konštruované na montáž v horizontálnej i vertikálnej polohe. Ochrana proti korózii je zaručená kompletnou impregnáciou pomocou živice.
  • Transformátory sú konštruované pre použitie v suchom prostredí.
  • Transformátory série SK2 sú kompletne zapuzdrené a splňujú požiadavky bezpečnostnej triedy II.

Kryt

  • Pre všetky štandardné typy transformátorov je možné dodať oceľový lakovaný kryt s otvormi pre vstup kabeláže, ktorý má kryt IP23.
  • Rozmery krytu (šírka × hĺbka x výška) 430 x 380 x 500 mm, hmotnosť cca. 16 kg (ESDS0107-1).

Ďalšie ustanovenia normy DIN VDE 0100-710

  • Norma DIN VDE 0100-710 (VDE0100 časť 710):2002-11 článok 710.512.1.6.2 stanoví, že v zdravotníckych IT sieťach v zdravotníckych priestoroch nie je prípustné použitie ochrany proti preťaženiu u oddeľovacích transformátorov.
  • Norma DIN VDE 0100-710 (VDE0100 časť 710):2002-11 článok 710.512.1.6.2 stanoví, že v zdravotníckych IT sieťach v zdravotníckych priestoroch by mali byť použité jednofázové oddeľovacie ochranné transformátory a ich menovitý výkon by mal byť väčší ako 3,15 kVA a menší ako 8,00 kVA

Prehľad konštrukcií

Séria STANDARD Séria S
Konštrukcia oddeľovacích transformátorov ES710, séria STANDARD Konštrukcia oddeľovacích transformátorov ES710, séria S
Séria SK2 Séria LG
Konštrukcia oddeľovacích transformátorov ES710, séria SK2 Konštrukcia oddeľovacích transformátorov ES710, séria LG
Séria K Kryt IP23
Konštrukcia oddeľovacích transformátorov ES710, séria K Ochranný kryt transformátora IP23

Technické parametre

Typ ES710/3150 ES710/4000 ES710/5000 ES710/6300 ES710/8000
Menovitý výkon P2n 3150 VA 4000 VA 5000 VA 6300 VA 8000 VA
Men. frekvencia f 50...60 Hz
Vstupné napätie U1n AC 230 V
Výstupné napätie U2n AC 230/115 V
Vstupný prúd I1n 14,2 A 18,0 A 22,5 A 28,5 A 36,0 A
Výstupný prúd I2a 13,7 A 17,4 A 21,7 A 27,4 A 34,7 A
Nábehový prúd IE < 8 × In A
Unikajúci prúd Iu ≤ 500 µA
Poistka Ip 25 A gL/gG 25 A gL/gG 35 A gL/gG 50 A gL/gG 50 A gL/gG
Prúd naprázdno Io ≤ 2,0 %
Napätie naprázdno Uo ≤ 235 V ≤ 234 V ≤ 234 V ≤ 235 V ≤ 233 V
Napätie nakrátko UK ≤ 2,0 %
Indukcia 0,84 T 0,90 T 0,84 T 0,86 T 0,86 T
Odpor primáru R1 0,140 Ω 0,110 Ω 0,086 Ω 0,066 Ω 0,050 Ω
Odpor sekundáru R2 0,112 Ω 0,093 Ω 0,072 Ω 0,057 Ω 0,044 Ω
Účinnosť η 96 % 96 % 96 % 96 % 97 %
Straty v železe ΔPFE 47 W 60 W 65 W 80 W 103 W
Straty v medi ΔPCU 60 W 79 W 97 W 126 W 153 W
Okolitá teplota υ < 40 °C
Teplota naprázdno Δυ0 < 20 °C < 22 °C < 23 °C < 25 °C < 29 °C
Max.teplota pre triedu izolácie E 120 °C
Teplota pri plnom zaťažení Δυn < 32 °C < 38 °C < 41 °C < 49 °C < 54 °C
Orientačné rozmery 1/
(šírka×hĺbka×výška)
280×220
×370 mm
280×220
×370 mm
280×245
×370 mm
280×260
×370 mm
280×290
×370 mm
Orientačná hmotnosť 1/ 65 kg 70 kg 76 kg 83 kg 100 kg

Hodnoty uvedené v tabuľke platia pre menovitú frekvenciu siete 50 Hz a teplotu okolia 40 °C, pre štandardnú činnosť transformátora musí byť zaistená voľná cirkulácia vzduchu. Pri vyššej teplote okolia bude výkon transformátoru nižší. 1) Konkrétne rozmery a hmotnosť podľa jednotlivých konštrukcií na vyžiadanie
