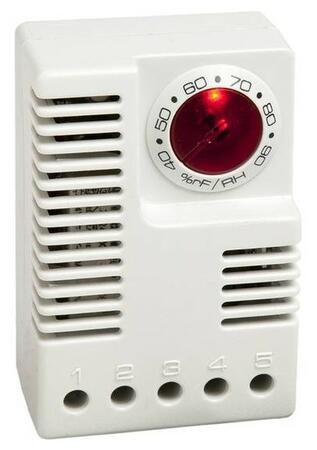

EFL 012 - Elektronický hydrostat

Elektronický hydrostat je určený pre riadenie výhrevných a chladiacich zariadení alebo signalizačných zariadení pomocou elektronického relé SM 010 alebo podobného prvku.
Cena 67,70 EUR
81,24 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Patrik Popela
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel

Varianty k produktu EFL 012 - Elektronický hydrostat (1)

EFL 012, 40 - 90 % RH, 12-48 V DC Elektronický hygrostat
Elektronický hygrostat
EFL 012, 40 - 90 % RH, 12-48 V DC
Elektronický nastavitelný hygrostat s přepínacím kontaktem, nastavitelný rozsah: 40 ... 90% RV
Hystereze spínání: 5% RV (tolerance +-3%); Montáž: na DIN lištu; Hmotnost: 70g; LED indikace funkce
Maximální spínaný výkon: DC 0,5 A při DC 48 V; Max. spínaný proud: DC 10 mW (při 0,1V, 100mA nebo 1mA, 10V)
Rozměry: 64,5x42x38 mm; Stupeň krytí: IP20; Provozní napětí DC 12-48 V
Schválení: UL File No. E164102, EAC a VDE v řízení
OBJ: 01245.2-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
67,70 EUR/ks
81,24 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Elektronický hydrostat je určený pre riadenie výhrevných a chladiacich zariadení alebo signalizačných zariadení pomocou elektronického relé SM 010 alebo podobného prvku. Hydrostat sníma relativnu vlhkosť a spína prostredníctvom relé s prepínacím kontaktom. Vstavaná LED dióda v otočnom regulátore signalizuje zopnutie NC kontaktu hydrostatu (1-2). Pokud relatívna vlhkosť klesne, kontakty sa rozpoja a LED dióda zhasne. V kľudovom stave bez napájania sú kontakty (1-2) otvorené.

Termostat je rovnako vhodný pre spínanie alebo prepínanie signálnych prúdov s výkonom DC 10mW ale i/aj prúdov do 0,5A

  • Nastaviteľná relatívna vlhkosť
  • Optická signalizácia prevádzy (LED)
  • Vysoký spínaný výkon
  • Upevnenie na DIN lištu
  • Teplotne kompenzovaný

Rozšírené informácie

Technické informácie

Hysteréza spínania 5 % RV (± 3 % RV tolerancia) pri +25 °C (+77 °F), 50 % RV
Doba reakcie približne 5 sek.
Typ kontaktu prepínací (relé)
Životnosť >100 000 cyklov
Maximálný spínaný výkon (výstupné relé) DC 0,5 A pri DC 48 V
Maximálný spínaný prúd (výstupné relé) DC 10 mW (pri 0,1 V, 100 mA alebo 1 mA, 10V)
Indikátor prevádzkového stavu LED dióda
Pripojenie päťpólová svorkovnica 2,5 mm2, uťahovací moment 0,5 Nm
pevný vodič (drát) alebo lanko 2,5 mm2 (AWG 14)
Uchytenie príchytka na 35mm DIN lištu, EN 60175
Kryt svetlo šedý plast UL94 V-0
Rozmery 64,5×42×38 mm
Hmotnosť cca. 70 g
Montážna poloha vertikálna
Prevádzkova / skladovacia teplota 0 až +60 °C (+32 až +140 °F) / -20 až +70 °C (-4 až +158 °F)
Prevádzkova / skladovacia vlhkosť 95 % relatívnej vlhkosti (bez kondenzácie)
Stupeň krytia IP 20
Schválenie UL zložka č. E164102, VDE
Objednacie číslo Prevádzkové napätie Nastaviteľný rozsah vlhkosti
01245.2-00 DC 12-48 V (min. DC 10 V, max. DC 60 V) 40 až 90 % RV

Schéma

Schéma rozměru hygrostatu EFL 012

Príklad pripojenie prostredníctvom elektronického relé SM 010

Schéma připojení skrze SM 010

Schéma pripojení EFL 012

Schéma připojení EFL 012

Technické parametre

Hystereze spínání 5 % RV (± 3 % RV tolerance) při +25 °C (+77 °F), 50 % RV
Doba reakce přibližně 5 sec.
Typ kontaktu přepínací (relé)
Životnost >100 000 cyklů
Maximální spínaný výkon (výstupní relé) DC 0,5 A při DC 48 V
Maximální spínaný proud (výstupní relé) DC 10 mW (při 0,1 V, 100 mA nebo 1 mA, 10V)
Indikátor provozního stavu LED
Připojení pětipólová svorkovnice 2,5 mm2, utahovací moment 0,5 Nm
pevný vodič (drát) nebo lanko 2,5 mm2 (AWG 14)
Uchycení příchytka na 35mm DIN lištu, EN 60175
Kryt světle šedý plast UL94 V-0
Rozměry 64,5×42×38 mm
Hmotnost cca. 70 g
Montážní poloha svislá
Provozní / skladovací teplota 0 až +60 °C (+32 až +140 °F) / -20 až +70 °C (-4 až +158 °F)
Provozní / skladovací vlhkost 95 % relativní vlhkosti (bez kondenzace)
Stupeň krytí IP 20
Schválení UL složka č. E164102, VDE
Objednací číslo Provozní napětí Nastavitelný rozsah vlhkosti
01245.2-00 DC 12-48 V (min. DC 10 V, max. DC 60 V) 40 až 90 % RV

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
