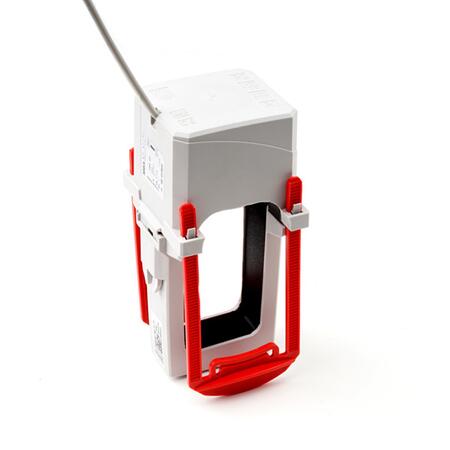

KBR 42L - Merací transformátor prúdu s rozoberateľným jadrom, na kábel
Primárny vodič Ø: max 2x 42 mm
Šírka: 67 mm
Výška: 139 mm
Hĺbka: 69 mm
Varianty k produktu KBR 42L - Merací transformátor prúdu s rozoberateľným jadrom, na kábel (25)
Převod transformátoru: 300/5A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1%
Převod transformátoru: 400/1A
Jmenovitý výkon: 2.5 VA
Třída přesnosti: 0.5%
Převod transformátoru: 400/5A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1%
Převod transformátoru: 500/5A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1%
Převod transformátoru: 1000/5A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1%
Převod transformátoru: 250/1A
Jmenovitý výkon: 2.5 VA
Třída přesnosti: 1%
Převod transformátoru: 300/1A
Jmenovitý výkon: 2.5 VA
Třída přesnosti: 1%
Převod transformátoru: 400/1A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1%
Převod transformátoru: 500/1A
Jmenovitý výkon: 2.5 VA
Třída přesnosti: 0.5%
Převod transformátoru: 500/1A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1%
Převod transformátoru: 600/1A
Jmenovitý výkon: 2.5 VA
Třída přesnosti: 0.5%
Převod transformátoru: 600/1A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1%
Převod transformátoru: 600/5A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1%
Odpor sekundáru 0,18 Ohm
Popis produktu
Násuvný merací transformátor s rozoberateľným jadrom pre primarne menovité prúdy 250 do 1000 A, sekundárny prúd 5 A alebo 1 A, menovité výkony 2,5 až 5 VA.
K dodaniu v triede presnosti 0,5 a 1.
Transformátor KBR 42L nájde hlavné využitie pri dodatočnej montáži na kábel, kedy nie je nutné prerušenie primárneho vodiča. Prichytenie transformátora pomocou fixačnej spony zjednodušuje montáž a umožňuje upevnenie iba jednou rukou. Vďaka malým, kompaktným rozmerom, sú vhodné aj do ťažko prístupných miest alebo obmedzených priestorov.
Transformátory KBR sú vyrobené v súlade s normami DIN EN 60044/1 a VDE 0414 část 1.
Obecné vlastnosti
- Men. trvalý tepelný prúd Icth: 1,2 x IN
- Men. krátkodobý tepelný púd Ith: 60 x IN, 1 sec
- Nadprúdové číslo: FS5 a FS10
- Men. dynamický prúd Idyn: 2,5 x Ith
- Max. prevádzkové napätie Um: 0.72 kV
- Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
- Menovitý kmitočet: 50 Hz
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Rozsah pracovných teplôt: -5°C až +50°C
- Rozsah skladovacích teplôt: -25°C až +70°C
Technické parametre
Parametry
Primárny vodič Ø (max) | 2x42 mm |
---|---|
Šírka | 67 mm |
Parametre variant k KBR 42L - Merací transformátor prúdu s rozoberateľným jadrom, na kábel
Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 0.5 | Trieda presnosti: 1 | ||
---|---|---|---|---|---|
Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | ||
250 A | 2,5 VA | 42L-0001 | |||
300 A | 2,5 VA | 42L-5001 | 42L-0002 | ||
400 A | 2,5 VA | 42L-0003 | |||
5 VA | 42L-5002 | 42L-0004 | |||
500 A | 2,5 VA | 42L-0005 | |||
5 VA | 42L-5003 | 42L-0006 | |||
600 A | 2,5 VA | 42L-5004 | 42L-0007 | ||
5 VA | 42L-5005 | 42L-0008 | |||
750 A | 2,5 VA | 42L-5006 | 42L-0009 | ||
5 VA | 42L-5007 | 42L-0010 | |||
800 A | 2,5 VA | 42L-5008 | 42L-0011 | ||
5 VA | 42L-5009 | 42L-0012 | |||
1 kA | 2,5 VA | 42L-5010 | 42L-0013 | ||
5 VA | 42L-5011 | 42L-0014 |
