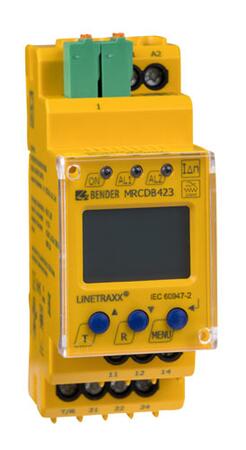

MRCDB423 - Monitor reziduálnych prúdov s ochrannou funkciou
Modulárny monitor striedavých a jednosmerných reziduálnych prúdov spĺňajúcich požiadavky na ochranné zariadenia MRCD
Vysoko citlivý modulárny monitor AC a DC reziduálnych prúdov na monitorovanie uzemnených TN alebo TT sietí spĺňaúcich prísne požiadavky normy IEC 60947-2 prílohy M na ochranné zariadenia MRCD.
V spojení s výkonovým odpínacím prvkom s veľmi krátkou dobou vybavenia tvorí bezpečné a spoľahlivé ochranné zariadenie v podstate nezávislé na menovitom prúde monitorovanej siete, a to vďaka meraniu pomocou externého prúdového transformátora.

Varianty k produktu MRCDB423 - Monitor reziduálnych prúdov s ochrannou funkciou (2)

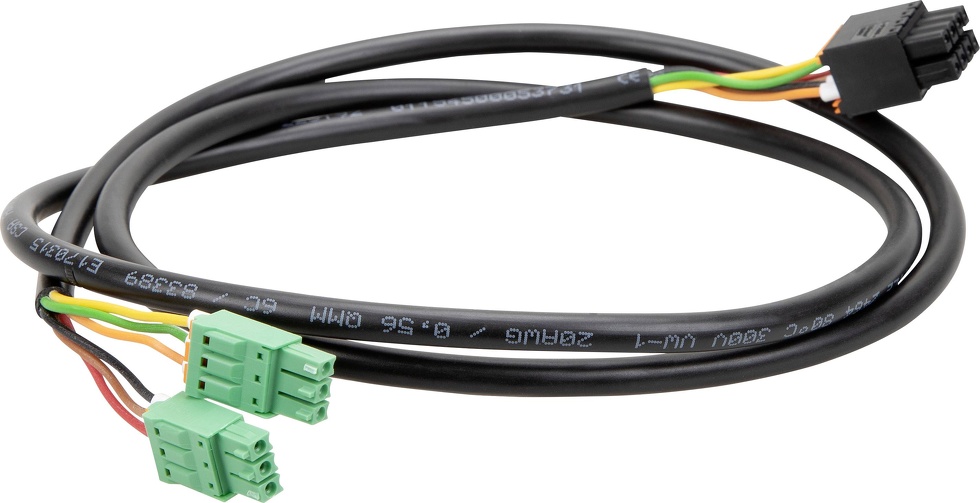

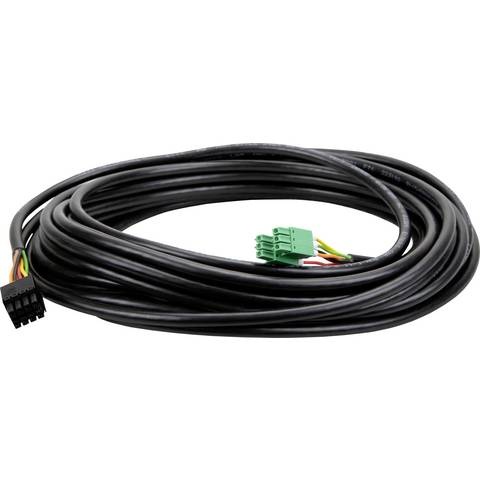

Voliteľné príslušenstvo k MRCDB423 - Monitor reziduálnych prúdov s ochrannou funkciou

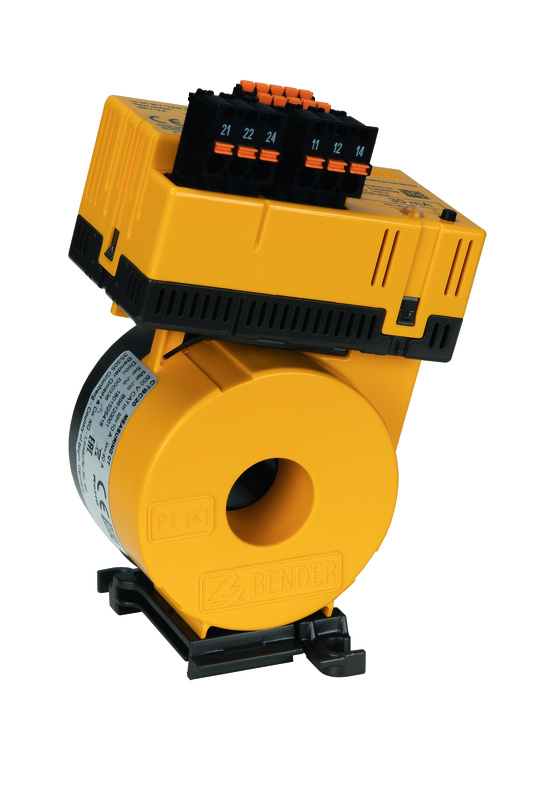

pro připojení k zařízením řady RCMA420/423
průměr 20 mm
Us = +/-12 V DC
Zjistit více

pro připojení k zařízením řady RCMA420/423
průměr 20 mm
Us = +/-12 V DC
Zjistit více

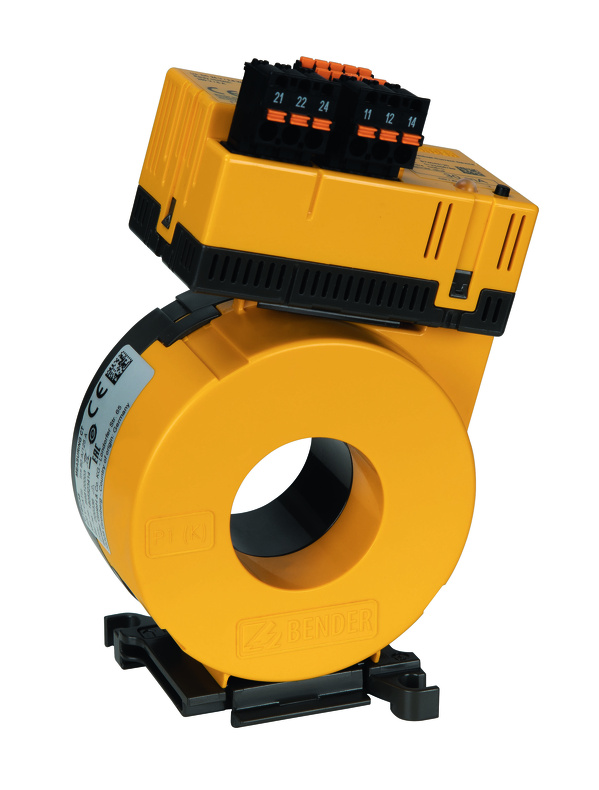

pro připojení k zařízením řady RCMA420/423¨
průměr 35 mm
Us = +/-12 V DC
Zjistit více

pro připojení k zařízením řady RCMA420/423
průměr 35 mm
Us = +/-12 V DC
Zjistit více

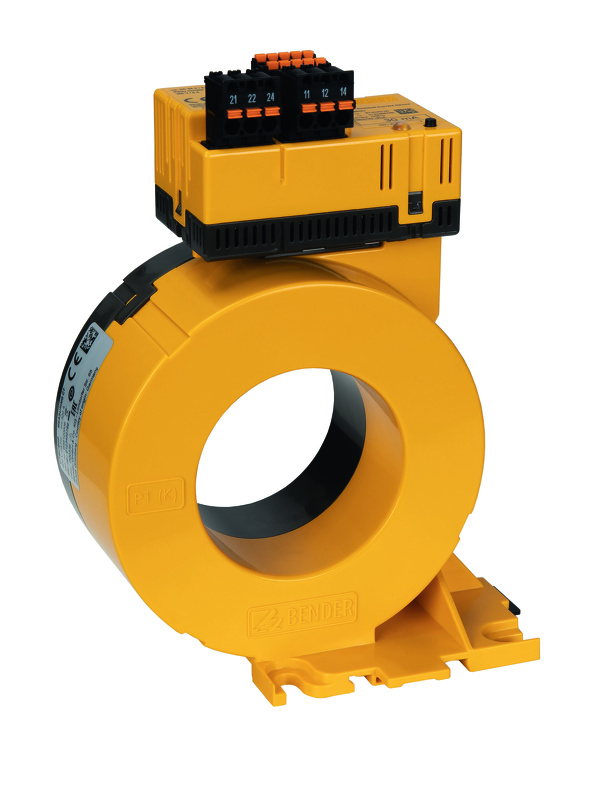

pro připojení k zařízením řady RCMA420/423
průměr 60 mm
Us = +/-12 V DC
Zjistit více

pro připojení k zařízením řady RCMA420/423
průměr 60 mm
Us = +/-12 V DC
Zjistit více

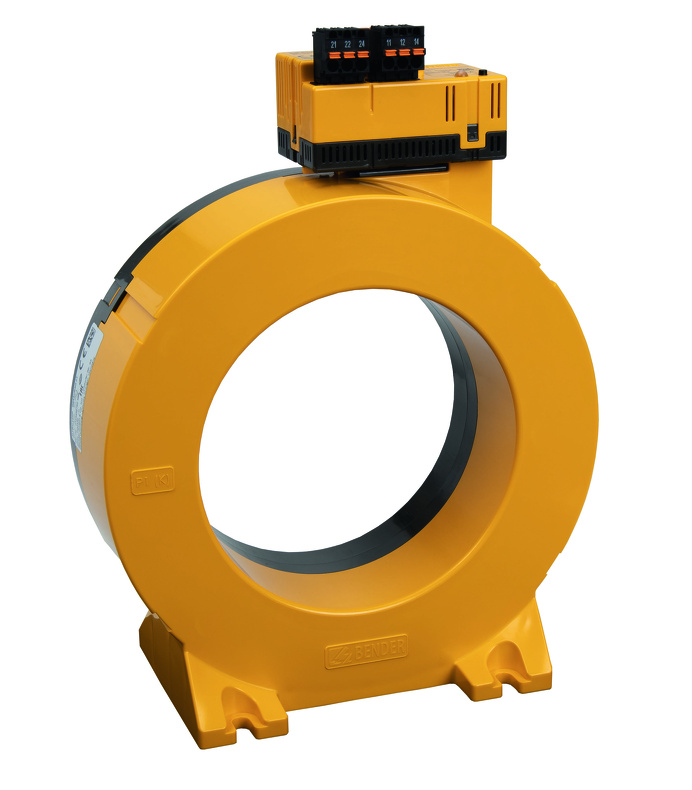

pro připojení k zařízením řady RCMA420/423
průměr 120 mm
Us = +/-12 V DC
Zjistit více

pro připojení k zařízením řady RCMA420/423
průměr 120 mm
Us = +/-12 V DC
Zjistit více

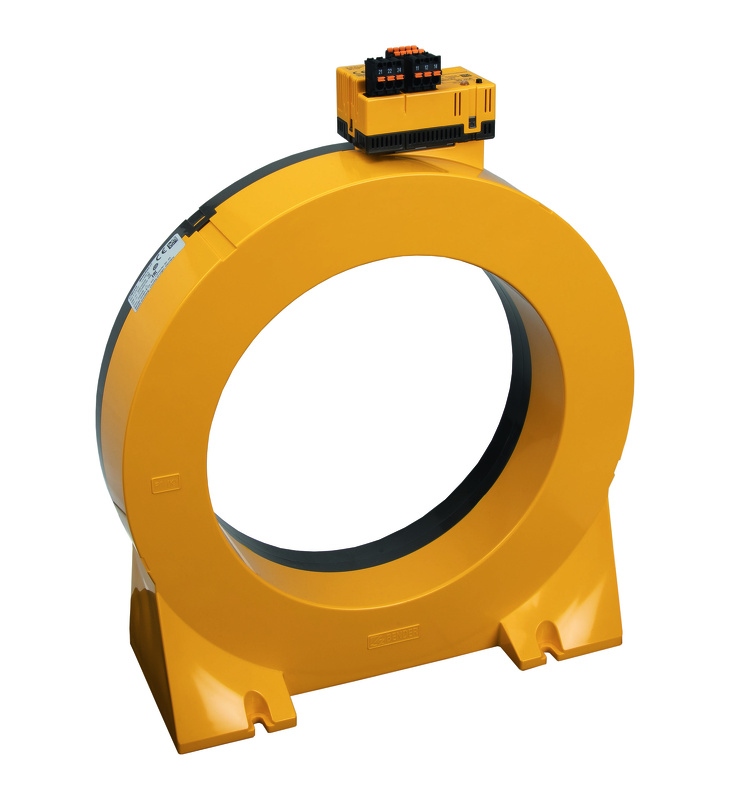

pro připojení k zařízením řady RCMA420/423
průměr 210 mm
Us = +/-12 V DC
Zjistit více
Popis produktu
- Ochranné zariadenie MRCD citlivé na AC/DC prúdy B podľa normy IEC60947-2 príloha M
- Modulárny monitor reziduálneho prúdu použiteľný ako zariadenie na dodatočnú ochranu v uzemnených sieťach
- Meranie a vyhodnocovanie AC/DC prúdov typu B podľa normy IEC 60755
- Meranie RMS hodnoty reziduálneho prúdu
- Zobrazenie aktuálnej hodnoty reziduálneho prúdu na displeji
- Indikácia alarmu a výstrahy pomocou LED a relé K1/K2 s prepínacími kontaktmi
- Meranie prostredníctvom externého meracieho transformátora (potreba objednať samostatne)
- Meracie transformátory radu CTUB101-CTBC... s vnútorným priemerom od 20 do 210 mm, k dispozícii sú a vo variante s tienením
- Ovládanie výkonového odpínacieho prvku, ktorého čas vypnutia nesmie prekročiť 17 ms, prostredníctvom relé K2
- Trvalá kontrola pripojenia meracieho prúdového transformátora
- Pamäť poruchy
Rozšírené informácie
Monitor MRCDB423 citlivý na AC/DC reziduálne prúdy slúži v kombinácii s meracím prúdovým transformátorom radu CTUB101-CTBC… ako dodatočná ochrana (ochrana proti nepriamemu dotyku) v uzemených sieťach (TN a TT), v ktorých sa môžu objaviť AC alebo DC unikajúce prúdy.
Prístroje nájdu uplatnenie všade tam, kde sú použité napríklad šesťpulzné trojfázové usmerňovače, jednocestné usmerňovače s vyhladzovaním, meniče, nabíjačky batérií, zariadenia s frekvenčne riadenými pohonmi apod.
Vďaka tomu, že je unikajúci prúd meraný pomocou externých meracích transformátorov, je prístroj MRCDB423 takmer nezávislý na menovitom napätí a prúde monitorovanej siete. Nastavená hodnota reakcie reziduálneho prúdu IΔn2, oneskorenie reakcie ton2, rovnako ako aktuálna nameraná hodnota reziduáleho prúdu IΔ sú štandardne zobrazené na displeji.
Aplikácia
- Ochranné zariadenie v spojení s výkonovým prvkom s krátkou dobou vybavenia
- Citlivé monitorovanie AC/DC reziduálnych prúdov v uzemnených sieťach (TN a TT systémy)
Funkcie prístroja
Po pripojení prístroja k napájaciemu napätiu Us je aktivované oneskorenie po spustení "t". Počas oneskorenia po spustení "t" je prístroj v alarmovom stave, čo znamená, že obe výstupné relé K1 a K2 sú rozpojené a monitorovaná sieť je vďaka vypnutému výkonovému prvku bez napájania. Počas oneskorenia pri spustení nemá prípadná zmena hodnoty meraného reziduálneho prúdu žiadny vplyv na stav výstupných relé K1/K2. Meranie reziduáleho prúdu sa vykonáva pomocou externých meracích prúdových transformátorov radu CTUB101-CTBC20(P)…210(P). Aktuálna meraná hodnota reziduálneho prúdu je zobrazená na LC displeji. Vďaka tomu je možné sledovať zmeny napríklad pri pripájaní jednotlivých výstupných obvodov k monitorovanej sieti.
V prípade prekročena nastavenej hodnoty rekcie rezidulneho prúdo pre výstrahu IΔn1 je aktivované oneskorenie reakcie ton1. Po jeho uplynutí sa zopne výstupné relé K1 a LED pre výstrahu sa rozsvieti. Cyba zostane uložená v prístroji: výstupné relé K1 zostáva v alarmovom stave a rovnako tak LED pre výstrahu svieti až do doby, kedy je stlačené tlačidlo RESET “R” alebo je prerušené napájacie napätie Us. Meranie reziduálneho prúdu pokračuje aj naďalej.
V prípade prekročenia nastavenej hodnoty reakcie reziduálneho prúdu pre alarm IΔn2 je aktivované oneskorenie reakcie ton2. Po jeho uplynutí sa zopnú výstupné relé K1 a K2. Výstupné relé K2 vybaví pripojený istič, ktorý odpojí monitorovaný výstupný obvod. LED pre výstrahu aj alarm svieti. Porucha zostane uložená v prístroji: obidve výstupné relé K1 aj K2 zostávaú v alarmovom stave a rovnako tak LED pre výstrahu aj alarm svieti až do doby, kedy je stlačené tlačidlo RESET “R” alebo je prerušené napájacie napätie Us. Meranie reziduálneho prúdu je ukončené, pretože monitorovaný obvod je odpojený od napájania.
Vyššie opísaná kombinácia prístrojov spĺňa požiadavky normy IEC 60947-2, prílohy M na ochranné zariadenia MRCD. Podmienokou je použitie výkonového prvku (ističa) s príslušnými izolačnými vlastnosťami a s veľmi krátkym časom vypnutia, ktorý nesmie prekročiť 17 ms.
Správnu funkciu prístroja je možné otestovať pomocou tlačidla TEST "T". Parametre prístroja je možné nastavovať pomocou displeja a funkčných tlačidiel. Prístup k parametrom je možné zabezpečiť heslom.
Normy
Monitory reziduálnych prúdov MRCDB423 odpovedajú požiadavkam:
- IEC 60755
- IEC 60947-2
Rozmery púzdra XM420

Technické parametre
Parametry
Signalizácia | LED |
---|---|
Výstupné relé | 2 |
Distribučná sieť TN/TT | |
Distribučná sieť IT | |
Charakteristika reziduálneho prúdu AC, A | |
Charakteristika reziduálneho prúdu AC, A, B | |
Frekvenčný rozsah | 0 Hz … 2 kHz |
Počet meracích kanálov | 1 |
Prahové hodnoty lΔn1 | 50 % … 100 % |
Prahové hodnoty lΔn2 | 30 mA … 3 A |
Oneskorenie reakcie ton | 0 … 10 s |
Oneskorenie pri spustení t | 1 s … 1 s |
Pracovný režim výstupných relé | N/C |
Montáž na DIN lištu | |
Montáž pomocou skrutiek | |
Rozhranie BMS | |
Modbus RTU | |
Rozhranie NFC | |
Rozsah pracovných teplôt | -25 °C … 55 °C |
