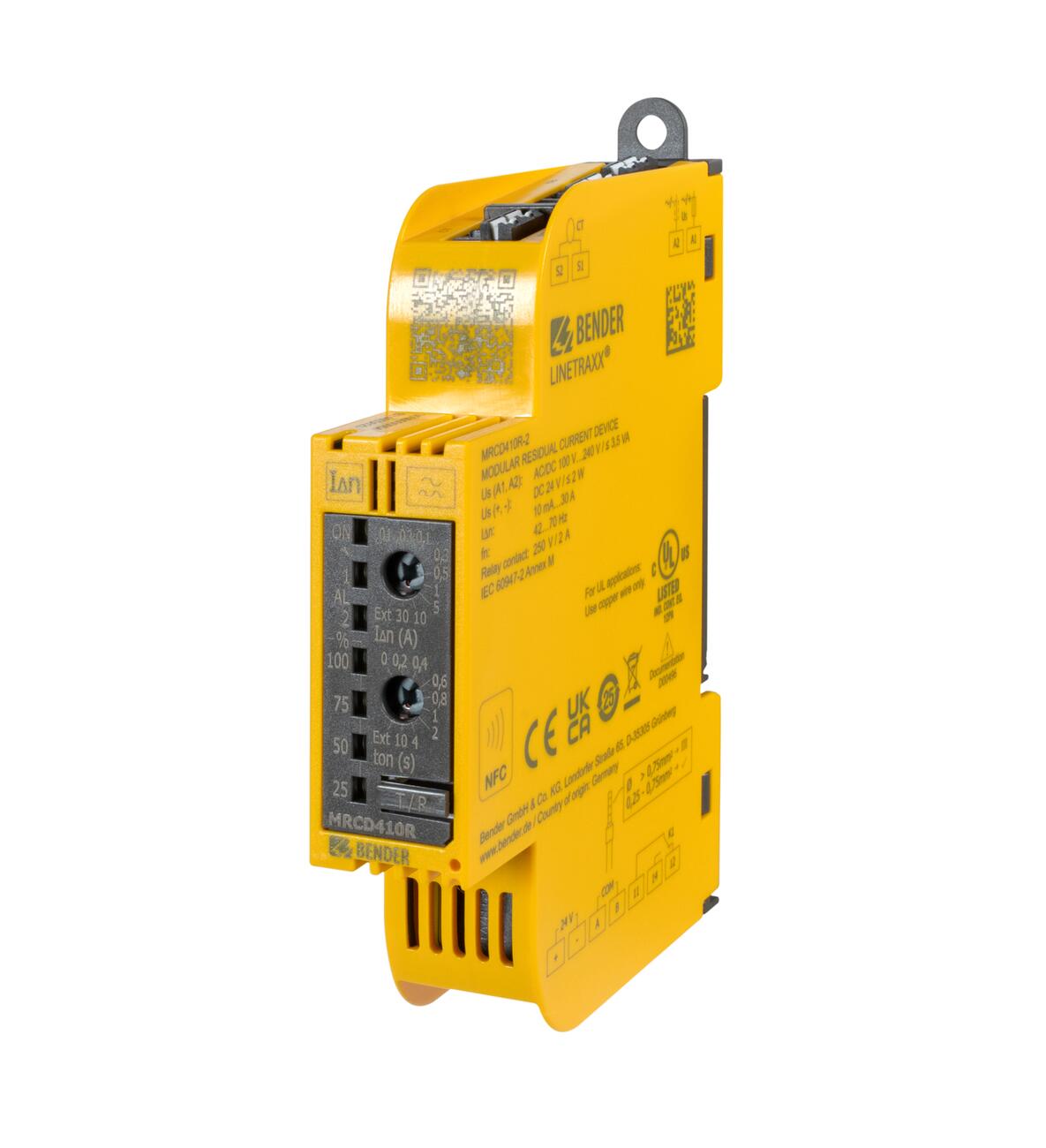

MRCD410R - Stavebnicové prúdové chrániče s ochrannou funkciou
Modulárny monitor striedavých a pulzačných jednosmerných reziduálnych prúdov spĺňajúcich požiadavky na ochranné zariadenia MRCD
Stavebnicový prúdový chránič na monitorovanie rozdielových AC a pulzačných DC průdov (prúdy typu A) v uzemnených TN alebo TT sietí spĺňaúcich prísne požiadavky normy STN IEC 60947-2 prílohy M na ochranné zariadenia MRCD.
V spojení s výkonovým odpínacím prvkom s veľmi krátkou dobou vybavenia tvorí bezpečné a spoľahlivé ochranné zariadenie v podstate nezávislé na menovitom prúde monitorovanej siete, a to vďaka meraniu pomocou externého prúdového transformátora.
Dopyt na produktPorovnať
Varianty k produktu MRCD410R - Stavebnicové prúdové chrániče s ochrannou funkciou (2)
Měření proudů typu A (AC proudů a DC pulzačních)
Idn1: 50...100% z Idn2
Idn2: 10 mA...30 A, 42...70 Hz
Us: DC 24 V
2 x trimr, alarmové LED, bargraf
Externí transformátor
Měření proudů typu A (AC proudů a DC pulzačních)
Idn1: 50...100% z Idn2
Idn2: 10 mA...30 A, 42...70 Hz
Us: DC 24 V, AC/DC 100…240 V / 47…63 Hz
2 x trimr, alarmové LED, bargraf
Externí transformátor
Voliteľné príslušenstvo k MRCD410R - Stavebnicové prúdové chrániče s ochrannou funkciou
pro RCMS425-L, MRCDB425-L, MRCD410R,
CEP410R
Popis produktu
Vlastnosti prístroja:
- Ochranné zariadenie MRCD citlivé na prúdy typu A (AC a DC pulzačné) podľa normy STN IEC 60947-2 príloha M
- Meranie a vyhodnocovanie reziduálnych prúdov typu A podľa normy STN EN IEC 62020-1
- Meranie RMS hodnoty reziduálneho prúdu
- Hodnota reakcie 10 mA...30 A pre alarm
- Nastaviteľná výstraha v rozsahu 50...100 % z hodnoty pre alarm
- Frekvenčný rozsah 42 Hz...70 Hz
- Nastavenie základných parametrov IΔn a ton pomocou trimrov na čelnom paneli prístoja
- Zobrazenie aktuálnej hodnoty reziduálneho prúdu pomocou LED bargrafu
- Indikácia alarmu a výstrahy pomocou LED a alarmového relé s prepínacími kontaktmi
- Meranie prostredníctvom externého meracieho transformátora (nutné objednať osobitne)
- Meracie transformátory radu CTAC... s vnútorným priemerom od 20 do 210 mm, k dispozícii sú aj transformátory s obdĺžnikovým alebo rozoberateľným jadrom
- Ovládanie výkonového odpínacieho prvku, ktorého čas vypnutia nesmie prekročiť 20 ms, prostredníctvom alarmového relé
- Trvalá kontrola pripojenia meracieho prúdového transformátora
- Nastaviteľné oneskorenia po spustení, oneskorenie reakcie a oneskorenie uvoľnenia
- Tlačidlo TEST/RESET
- Pamäť poruchy
Varianty prístroja:
- MRCD410R-24 s napájacím napätím DC 24 V
- MRCD410R-2 s napájacím napätím DC 24 V a AC/DC 100…240 V
Rozhranie:
- Sériové rozhranie RS-485 s protokolom Modbus RTU pre nastavovanie parametrov a vyčítanie meraných hodnôt
- NFC pre ľahké nastavovanie parametrov pomocou aplikácie Bender Connect App pre chytré telefóny
- Pomocou NFC je možné prístroj nastaviť aj bez jeho pripojenia k napájaniu
- Alarmové relé K1 s prepínacími kontaktmi (nastaviteľný režim N/C alebo N/O)
Použitie prístroja ako ochranného prvku MRCD podľa normy STN IEC 60947-2 príloha M:
Stavebnicový prúdový chránič MRCD410R musí byť v súlade s normou STN IEC 60947-2, príloha M, doplnený meracím prúdovým transformátorom určeným na tento účel a ističom s podpäťovou spúšťou.
UPOZORNENIE

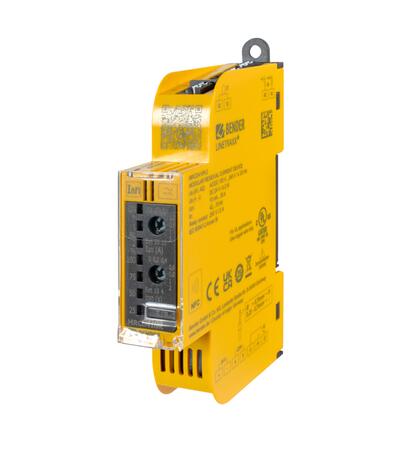

Podľa normy STN IEC 60947-2, príloha M.7.1, musí byť možné nastaviť vypínaciu hodnotu iba vedomým zásahom. To vyžaduje použitie krytu s možnosťou zaplombovania. Dodávaný plombovateľný kryt musí byť nainštalovaný!
Vhodné meracie prúdové transformátory sú uvedené samostatne ako príslušenstvo. Doba vypnutia ističa s podpäťovou spúšťou vrátane vypínacieho zariadenia pri zaťažení nesmie prekročiť 20 ms.
Pri výbere vhodnej kombinácie prístrojov a individuálnej parametrizácii je nutné zohľadniť požiadavky systému, prevádzkové podmienky na mieste inštalácie a konkrétnu aplikáciu. Ďalej je nutné dodržať a implementovať všetky pokyny, inštrukcie a špecifikácie uvedené v návode na obsluhu.
Rozšírené informácie
Monitor MRCD410R citlivý na reziduálne prúdy typu A slúži v kombinácii s meracím prúdovým transformátorom radu CTAC… (prípadne WR.. alebo WS...) ako dodatočná ochrana (ochrana proti nepriamemu dotyku) v uzemnených sieťach (TN a TT), v ktorých sa môžu objaviť unikajúce prúdy.
Vďaka tomu, že je unikajúci prúd meraný pomocou externých meracích transformátorov, je prístroj MRCD410R takmer nezávislý na menovitom napätí a prúde monitorovanej siete.
Aplikácia
- Ochranné zariadenie v spojení s výkonovým prvkom s krátkou dobou vybavenia
- Citlivé monitorovanie reziduálnych prúdov typu A v uzemnených sieťach (TN a TT systémy)
Funkcie prístroja
Po privedení napájacieho napätia US a uplynutí doby zotavenia tb začne bežať oneskorenie po spustení t. Počas oneskorenia po spustení t nie sú signalizované žiadne alarmy. Reziduálny prúd je snímaný pomocou externého meracieho prúdového transformátora radu CTACxx. Pokiaľ nameraná hodnota prekročí nastavenú hodnotu reakcie pre alarm IΔn, začne bežať oneskorenie reakcie ton.
Po uplynutí doby ton je prostredníctvom príslušných výstupov a rozhraní vyhlásená výstraha alebo hlavný alarm a rozsvietia sa príslušné LED. Pokiaľ je prekročená hodnota IΔn2 pre hlavný alarm, dôjde k prepnutiu relé K1.
Pokiaľ sa hodnota reziduálneho prúdu vráti pod nastavenú hodnotu reakcie ešte pred uplynutím oneskorenia reakcie ton, alarm sa nevyhlási – LED sa nerozsvieti a výstraha ani hlavný alarm nie sú aktivované.
Nastavené oneskorenie pri uvoľnení toff začne bežať vo chvíli, keď nameraná hodnota reziduálneho prúdu klesne pod nastavenú hodnotu reakcie. Po uplynutí doby toff sa prístroj vráti do východiskového stavu.
Ak je aktivovaná pamäť poruchy, výstraha aj hlavný alarm zostávajú signalizované prostredníctvom rozhrania a LED až do vykonania resetu. Reset je možné vykonať cez rozhranie alebo kombinovaným tlačidlom test/reset (T/R).
Ak je zvolená funkcia „Štart s alarmom“ (pozri Modbus register 32804), sú pri spustení prístroja aktivované všetky alarmy. Tie sa resetujú až po dokončení štartu zariadenia, kedy je prístroj pripravený na meranie, nie sú prekročené žiadne hodnoty reakcie a nie sú prítomné žiadne chybové hlásenia.
Správnu funkciu prístroja je možné otestovať pomocou tlačidla TEST “T”.
Nastavenie základných parametrov IΔn a ton sa vykonáva pomocou trimrov na čelnom paneli prístoja. Všetky parametre prístroja je možné ľahko nastaviť pomocou smartfónu s aplikáciou Bender Connect App. Komunikácia s prístrojom prebieha po rozhraní NFC a je možné nastavovať aj prístroj, ktorý nie je pripojený k napájaniu. NFC anténa sa nachádza pod čelným panelom pravej strane prístroja. Ďalšou možnosťou, ako nastaviť všetky parametre prístroja, je využitie sériového rozhrania RS-485 s protolom Modbus RTU.
Špecifické nastavenia
V prípade použitia prístroja v súlade s požiadavkami normy STN IEC 60947-2, prílohy M, pre ochranné zariadenia MRCD musí byť monitor MRCDB410R inštalovaný spoločne výkonovým prvkom (ističom) s príslušnými izolačnými vlastnosťami as veľmi krátkym časom vypnutia, ktorý nesmie prekročiť 20 ms. Pre hodnotu reakcie IΔn ≤ 30 mA prístroj automaticky nastaví oneskorenie reakcie ton = 0. Toto nastavenie nie je možné zmeniť.
Ďalej musia byť splnené nasledujúce podmienky:
- nastavenie prístroja musí byť zabezpečené zaplombovaným priehľadným krytom displeja
- musí byť trvalo aktívna funkcia "štart s alarmom"
- alarmové relé K1 musí byť nastavené v režime N/C
Rozmery púzdra XM420
Technické parametre
Parametry
| Signalizácia | LED |
|---|---|
| Výstupné relé |  ANO |
| Distribučná sieť TN/TT | Áno |
| Distribučná sieť IT |  Nie |
| Charakteristika reziduálneho prúdu AC, A | Áno |
| Charakteristika reziduálneho prúdu AC, A, B | Nie |
| Frekvenčný rozsah | 42 Hz … 70 Hz |
| Počet meracích kanálov | 1 |
| Prahové hodnoty lΔn1 | 50 % … 100 % |
| Prahové hodnoty lΔn2 | 10 mA … 30 A |
| Oneskorenie reakcie ton | 0 … 10 s |
| Oneskorenie pri spustení t | 0 … 900 s |
| Oneskorenie uvoľnenia toff | 0 … 900 s |
| Pracovný režim výstupných relé | N/C alebo N/O |
| Montáž na DIN lištu | ÁNO |
| Montáž pomocou skrutiek | ÁNO |
| Rozhranie BMS | Nie |
| Modbus RTU | Áno |
| Rozhranie NFC | Áno |
| Rozsah pracovných teplôt | -25 °C … 55 °C |
Normy
Monitory reziduálnych prúdov MRCDB425 odpovedajú požiadavkam:
- STN IEC 60947-2, příloha M (IEC 60947-2, příloha M)
- STN 33 2000-4-41 (IEC 60364-4-41)
- STN 33 2000-4-42 (IEC 60364-4-42)
- STN 33 2000-4-43 (IEC 60364-4-43)
- STN 33 2000-5-53 (IEC 60364-5-53)
- DIN VDE 0100-530
