MRCDB425 - Stavebnicové prúdové chrániče s ochrannou funkciou

Monitor MRCDB425 citlivý na AC/DC reziduálne prúdy slúži v kombinácii s meracím prúdovým transformátorom radu CTUB102-CTBC… ako dodatočná ochrana (ochrana proti nepriamemu dotyku) v uzemnených sieťach (TN a TT), v ktorých sa môžu objaviť AC alebo DC unikajúce prúdy.

Prístroje nájdu uplatnenie všade tam, kde sú použité napríklad šesťpulzné trojfázové usmerňovače, jednocestné usmerňovače s vyhladzovaním, meniče, nabíjačky batérií, zariadenia s frekvenčne riadenými pohonmi a pod.

Vďaka tomu, že je unikajúci prúd meraný pomocou externých meracích transformátorov, je prístroj MRCDB425 takmer nezávislý na menovitom napätí a prúde monitorovanej siete. Nastavená hodnota reakcie reziduálneho prúdu I_Δn2 a aktuálne nameraná hodnota reziduálneho prúdu I_Δ sú štandardne zobrazené na displeji (v prípade variantu MRCD425-D).

Aplikácia

• Ochranné zariadenie v spojení s výkonovým prvkom s krátkou dobou vybavenia
• Citlivé monitorovanie AC/DC reziduálnych prúdov v uzemnených sieťach (TN a TT systémy)

Funkcie prístroja

Po privedení napájacieho napätia U_S a uplynutí doby zotavenia t_b začne bežať oneskorenie po spustení t. Počas oneskorenia po spustení t nie sú signalizované žiadne alarmy. Reziduálny prúd je snímaný pomocou externého meracieho prúdového transformátora radu CTUB102-CTBCxx. Ak nameraná hodnota prekročí nastavenú hodnotu reakcie pre výstrahu I_Δn1 a/alebo hlavného alarmu I_Δn2, začne bežať oneskorenie reakcie t_on.

Po uplynutí doby t_on je prostredníctvom príslušných výstupov a rozhraní vyhlásená výstraha alebo hlavný alarm a rozsvietia sa príslušné LED. Pokiaľ sa hodnota reziduálneho prúdu vráti pod nastavenú hodnotu reakcie ešte pred uplynutím oneskorenia reakcie t_on, alarm sa nevyhlási – LED sa nerozsvieti a výstraha ani hlavný alarm nie sú aktivované.

Nastavené oneskorenie pri uvoľnení t_off začne bežať vo chvíli, keď nameraná hodnota reziduálneho prúdu klesne pod nastavenú hodnotu reakcie. Po uplynutí doby t_off sa prístroj vráti do východiskového stavu.

Ak je aktivovaná pamäť poruchy, výstraha aj hlavný alarm zostávajú signalizované prostredníctvom rozhrania a LED až do vykonania resetu. Reset je možné vykonať cez rozhranie alebo kombinovaným tlačidlom test/reset (T/R).

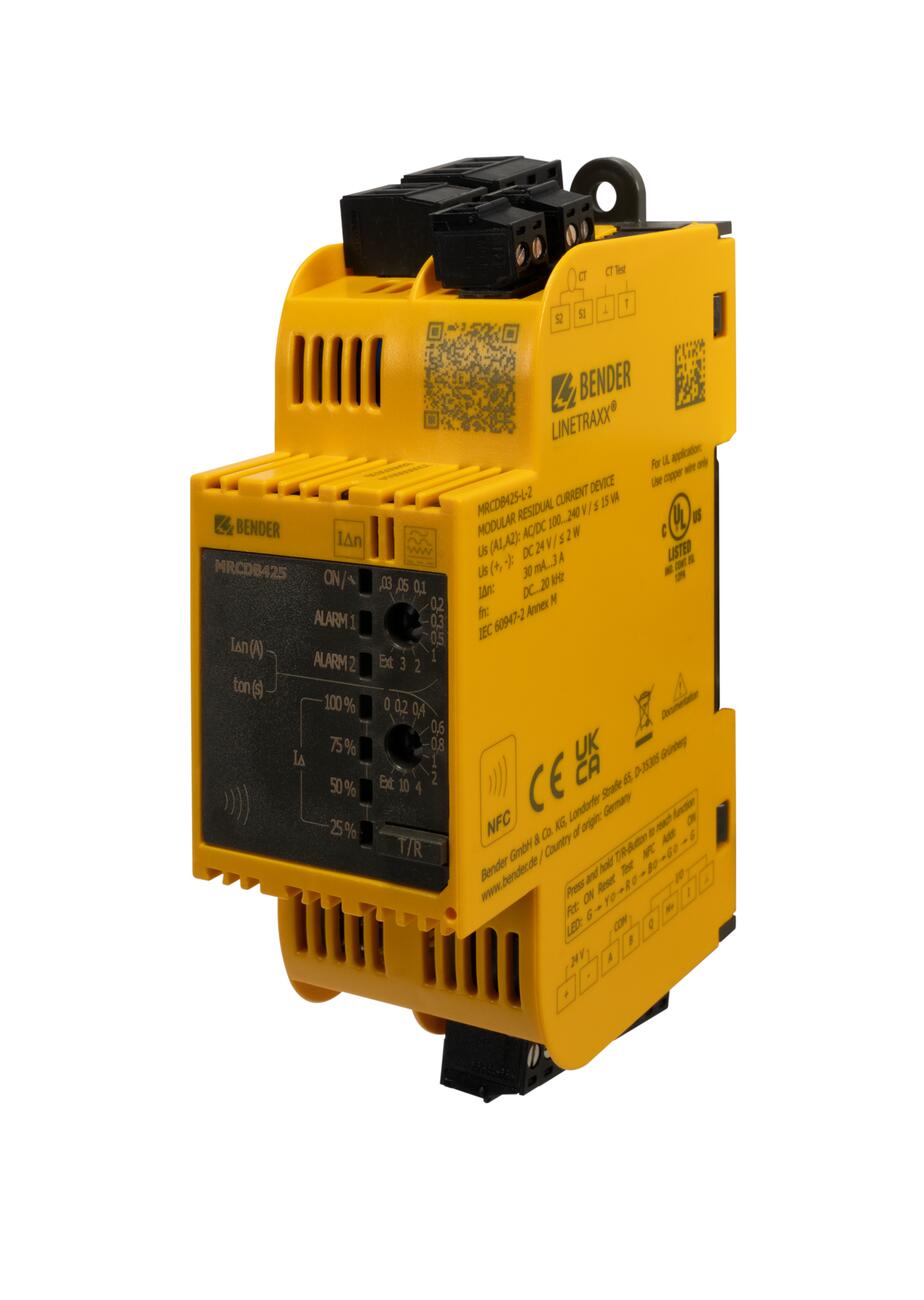

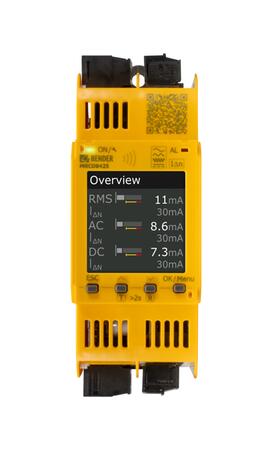

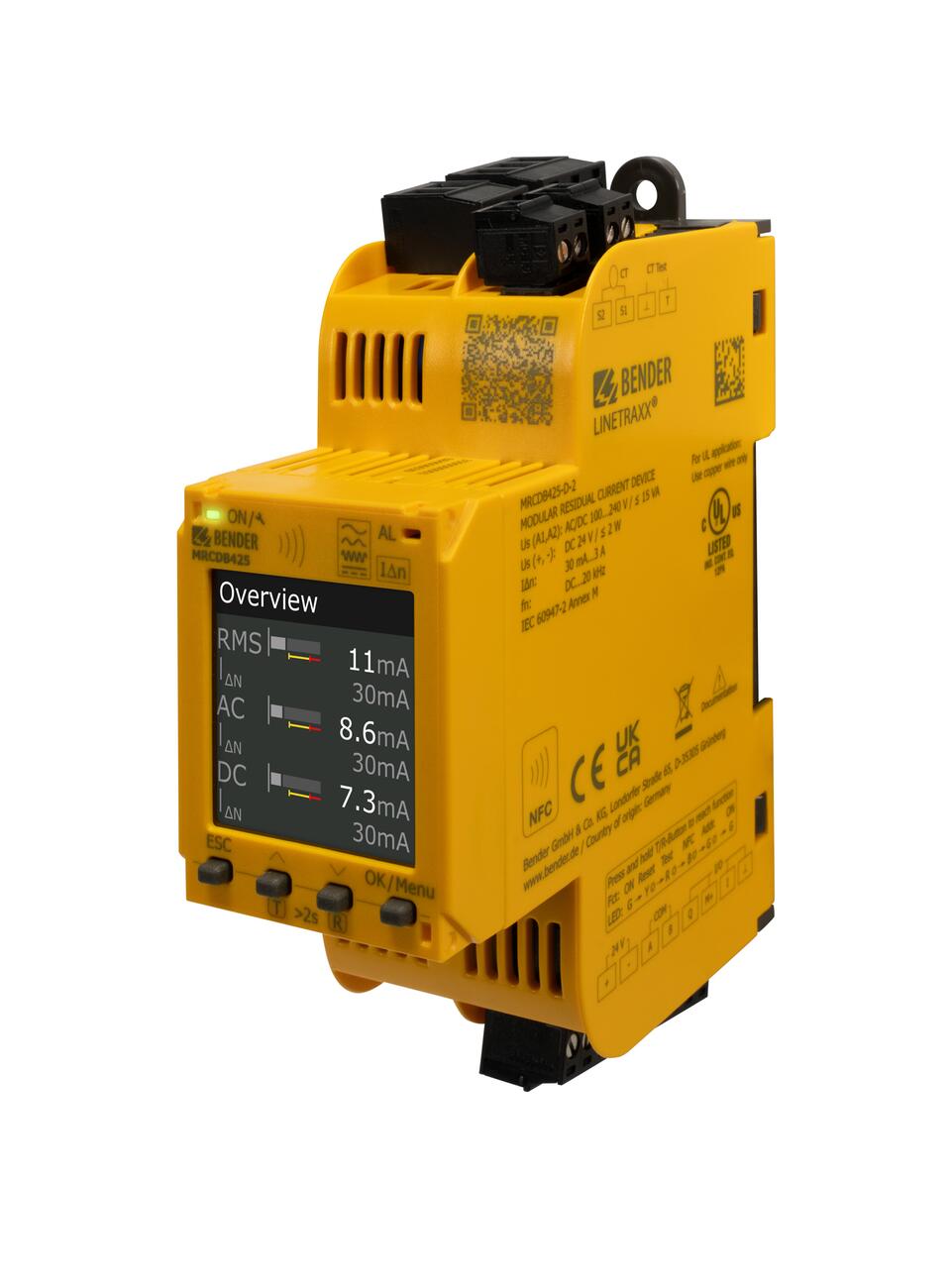

Displej pri variante MRCDB425-D je možné taktiež použiť pre nastavovanie prístroja, zapnutie/vypnutie funkcie NFC, nastavenie ochrany proti zápisu a nastavenie adresy zariadenia Modbus. Pri bezdisplejovom variante MRCDB425-L je možné vykonať nastavenie základných parametrov I_Δn2 a t_on pomocou trimrov na čelnom paneli prístoja.

Ak je zvolená funkcia „Štart s alarmom“ (pozri Modbus register 32804), sú pri spustení prístroja aktivované všetky alarmy. Tie sa resetujú až po dokončení štartu zariadenia, kedy je prístroj pripravený na meranie, nie sú prekročené žiadne hodnoty reakcie a nie sú prítomné žiadne chybové hlásenia.

Správnu funkciu prístroja je možné otestovať pomocou tlačidla TEST “T”. Parametre prístroja vo variante MRCDB425-D je možné nastavovať pomocou displeja a funkčných tlačidiel. Prístup k parametrom je možné zabezpečiť heslom. Ďalšou možnosťou nastavovania parametrov je použitie smartfónu s aplikáciou Bender Connect App. Komunikácia s prístrojom prebieha po rozhraní NFC a je možné nastavovať aj prístroj, ktorý nie je pripojený k napájaniu. NFC anténa sa nachádza pod čelným panelom pravej strane prístroja.

Špecifické nastavenia

V prípade použitia prístroja v súlade s požiadavkami normy IEC 60947-2, prílohy M, pre ochranné zariadenia MRCDB musí byť monitor MRCDB425 inštalovaný spoločne výkonovým prvkom (ističom) s príslušnými izolačnými vlastnosťami a s veľmi krátkym časom vypnutia, ktorý nesmie prekročiť 20 ms. Pre hodnotu reakcie I_Δn = 30 mA prístroj automaticky nastaví oneskorenie reakcie t_on = 0. Toto nastavenie nie je možné zmeniť.

Ďalej musia byť splnené nasledujúce podmienky:

• nastavenie prístroja musí byť chránené heslom (MRCDB425-D), prípadne zabezpečené zaplombovaným priehľadným krytom displeja (MRCDB425-L)
• musí byť trvalo aktívna funkcia "štart s alarmom" pri alarmovom relé K2
• alarmové relé K2 musí byť nastvené v režime N/C

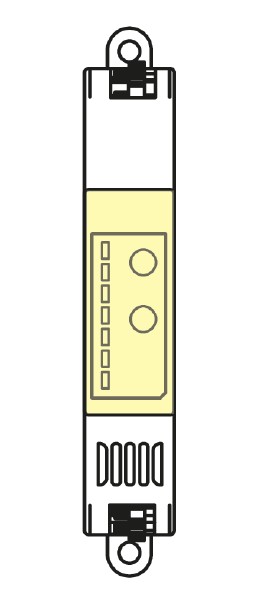

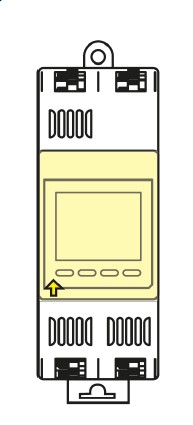

Rozmery púzdra XM420
