3-pólové svorkové bloky

3-pólové svorkové panely pre pripojenie vodiča 1,5 - 300 mm2 alebo lamelovej prípojnice veľkosti až 32 x 10 mm

Dostupnosť: Skladom v GHV
Zvoľte variantu (8)
ChatDopyt na produkt
PorovnáníPorovnať
Radek Odložilík
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.

Varianty k produktu 3-pólové svorkové bloky (8)

Filtrace
Na sklade

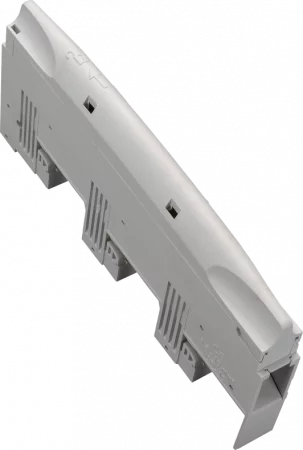

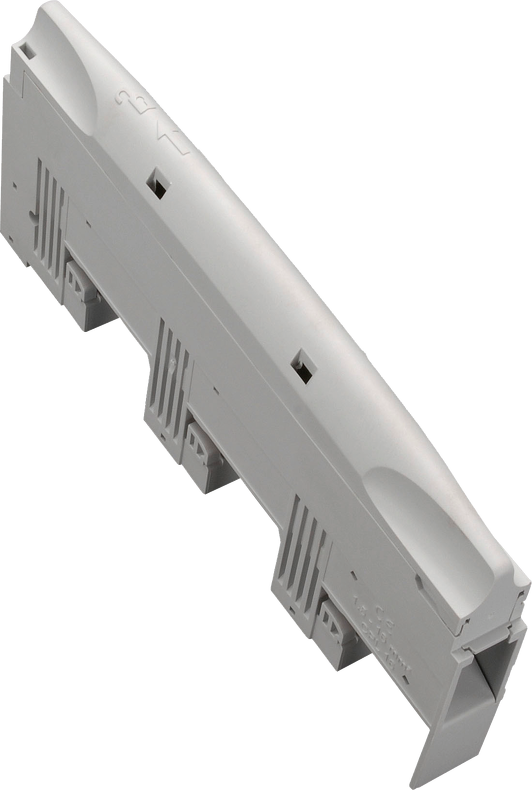

Připojovací panel,  1,5-16mm2, 3-pól 60Classic
60Classic
Připojovací panel, 1,5-16mm2, 3-pól
Připoj: 3P; 1,5-16mm2; s pružinovými svorkami; rozměry: 20 x 200 mm;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01563.000
EAN: 4021267015633
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

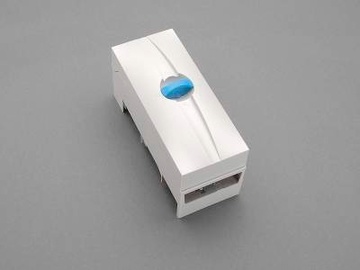

Připojovací panel,  6-50mm2, 3-pól 60Classic
60Classic
Připojovací panel, 6-50mm2, 3-pól
Připoj: 3P; vodiče: 6-50/70mm2 (Cu); lam. Cu. 7 - 9 x 4 - 10; rozměry: 54 x 200 mm;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01240.000
EAN: 4021267012403
Záruka: 24 m.
Skladom v GHV
skladom 8 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
01243
60Classic
Připojovací panel, 35-120mm2, 3-pól
Připoj: 3P; vodiče 35-120mm2; lam. Cu. 9 - 15.5 x 2,4 - 10; rozměry: 81 x 200 mm;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm;
OBJ: 01243.000
EAN: 4021267012434
Záruka: 24 m.
Skladom v GHV
skladom 10 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
01199
60Classic

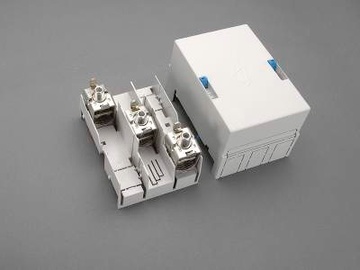

Připojovací panel, 95-185mm2, 3-pól
Připoj: 3P; 95-185mm2 (Cu a Al); rozměry: 135 x 200 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01199.000
EAN: 4021267011994
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
01754
60Classic

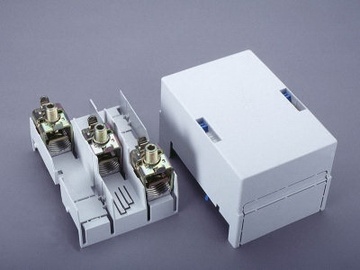

Připojovací panel, 95-300mm2, 3-pól
Připoj: 3P; 95-300mm2; rozměry: 135 x 200 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01754.000
EAN: 4021267017545
Záruka: 24 m.
Skladom v GHV
skladom 9 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
01753
60Classic
Připojovací panel, 32x20mm, 3-pól
Připoj: 3P; pro lamelové přípojnice 3x20x1-10x32x1mm; rozměry: 135 x 200 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm;
OBJ: 01753.000
EAN: 4021267017538
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
01537
60Classic

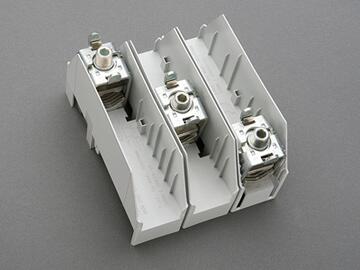

Připojovací panel, 95-300mm2, 3-pól, dělený
Připoj: 3P; 95-300mm2 (Cu), 120-240/300mm2 (Al); bez krytu; rozměry: 153 x 184 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01537.000
EAN: 4021267015374
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
01538
60Classic

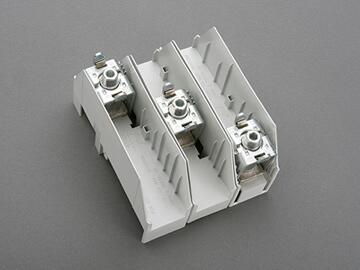

Připojovací panel, 3x20-10x32mm, 3-pól, dělený
Připoj: 3P; pro lamelové přípojnice 3x20x1-10x32x1mm; bez krytu; rozměry: 153 x 184 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01538.000
EAN: 4021267015381
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

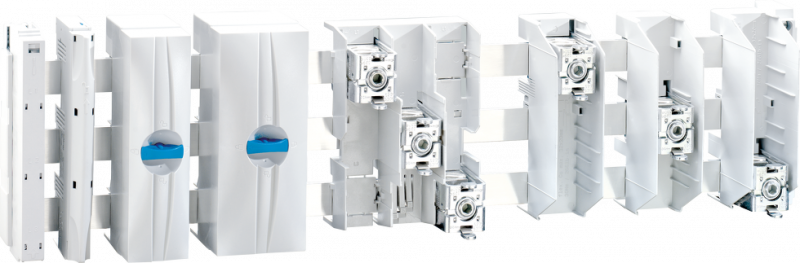

3-pólové svorkové panely / moduly

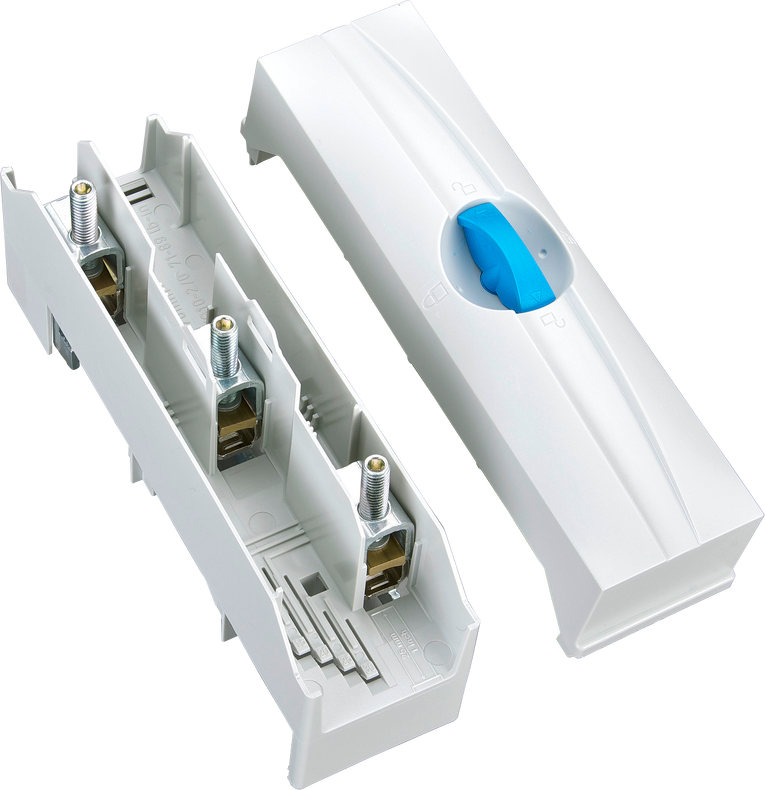

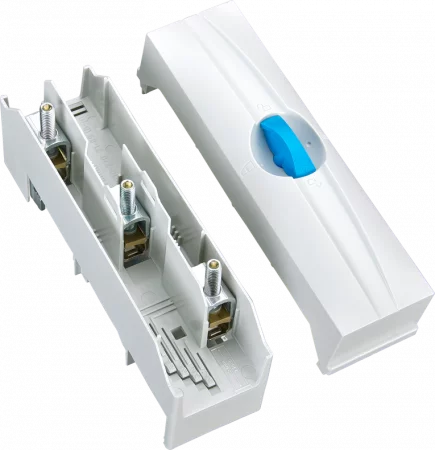

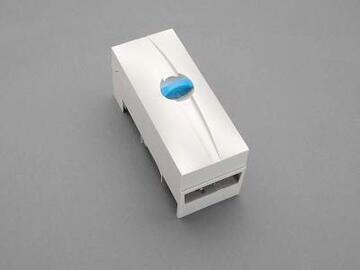

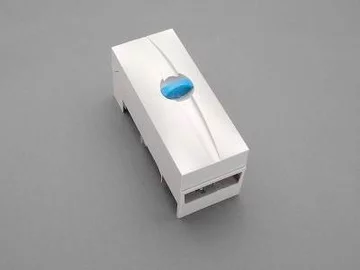

  • Svorkové bloky, 3-pólové s čelným krytom

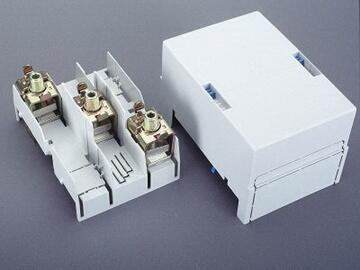

  • Svorkové bloky delené, 3-pólové, bez čelného krytu
  • Pre ploché alebo kruhové vodiče


Rozšírené informácie

Svorkové panely / moduly, 3-pólové s čelným krytom

Objednacie číslo Pre typ profilu Prúdová zaťažiteľnosť [A] Pre kruhový vodič [mm2] Pre plochý vodič [mm] Šírka panelu [mm]
01240.000 H, HH, TCC-profil 300 6...50 9 x 6 54
01243.000 H, HH, TCC-profil 440 35...120 15.5 x 10 81
01199.000 H, HH, TCC-profil 460 95...185  - 135
01754.000 H, HH, TCC-profil 560 120...300  - 135
01753.000 H, HH, TCC-profil 800  - 32 x 20 135

Svorkové panely / moduly, delené, 3-pólové, bez čelného krytu

Objednacie číslo Pre typ profilu Prúdová zaťažiteľnosť [A] Pre kruhový vodič [mm2] Pre plochý vodič [mm] Šírka panelu [mm]
01537.000 H, HH, TCC-profil 560 120...300 - min. 153
01538.000 H, HH, TCC-profil 800 - 32 x 20 min. 153
