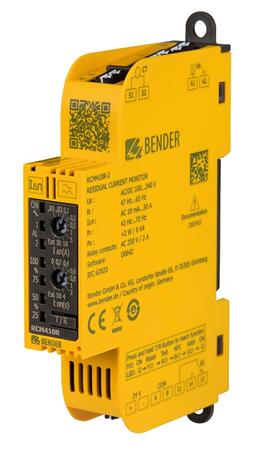

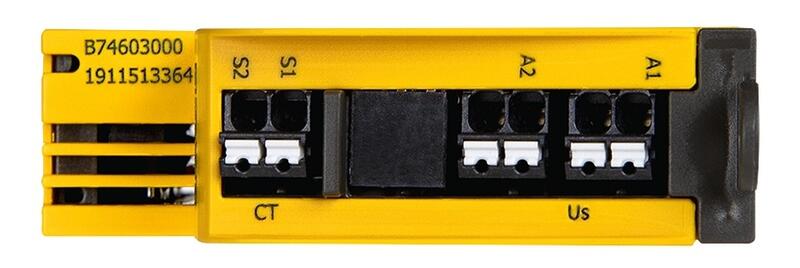

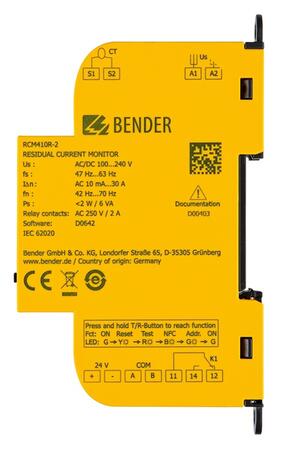

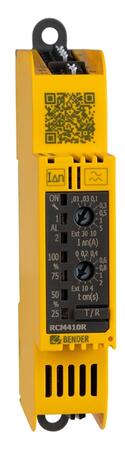

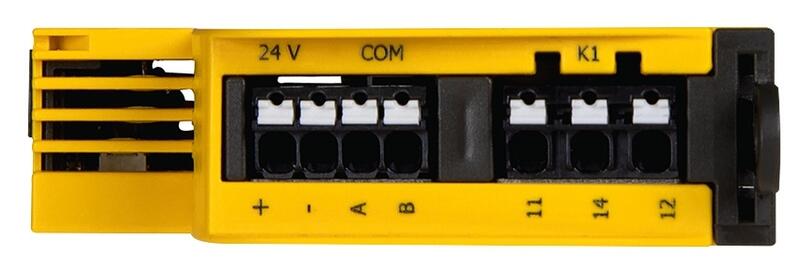

RCM410R - Monitor reziduálnych prúdov

Citlivý monitor striedavých a pulzačných jednosmerných reziduálnych prúdov typu A podľa IEC62020

Kompaktný monitor striedavých a jednosmerných pulzačných reziduálnych prúdov v uzemnených TN alebo TT sieťach. Prístroj má jedno výstupné relé s prepínacími kontaktmi a komunikačné rozhranie RS485/Modbus RTU a NFC. Pre funkciu je nevyhnutný externý merací prúdový transformátor.

Cena od 185 EUR
od 222 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (2)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu RCM410R - Monitor reziduálnych prúdov (2)

RCM410R-1 Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RCM410R-1
Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...30A, 42...70Hz,
Us: DC 16,8...30V
Modbus RTU, 1 x relé
Externí transformátor
OBJ: B74602000
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
185 EUR/ks
222 EUR s DPH
Porovnání
+-
Košík
RCM410R-2 Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RCM410R-2
Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...30A, 42...70Hz,
Us: AC/DC 100...240 V, 47...63 Hz
Modbus RTU, 1 x relé
Externí transformátor
OBJ: B74603000
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
212 EUR/ks
254,40 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k RCM410R - Monitor reziduálnych prúdov

CTAC20 Transformátor prúdu
Transformátor prúdu
CTAC20
Měřicí transformátor k RCM, RCMS a EDS4x0
Průměr 20 mm
Součástí dodávky je příchytka
Zjistit více
OBJ: B98110005
Záruka: 60 m.
Skladom v GHV
skladom >10 ks
86 EUR/ks
103,20 EUR s DPH
Porovnání
+-
Košík
CTAC35 Transformátor prúdu
Transformátor prúdu
CTAC35
Měřicí transformátor k RCM, RCMS a EDS4x0
Průměr 35 mm
Součástí dodávky je příchytka
Zjistit více
OBJ: B98110007
Záruka: 60 m.
Skladom v GHV
skladom 10 ks
105 EUR/ks
126 EUR s DPH
Porovnání
+-
Košík
CTAC60 Transformátor prúdu
Transformátor prúdu
CTAC60
Měřicí transformátor k RCM, RCMS a EDS4x0
Průměr 60 mm
Zjistit více
OBJ: B98110017
Záruka: 60 m.
Skladom v GHV
skladom 5 ks
129 EUR/ks
154,80 EUR s DPH
Porovnání
+-
Košík
CTAC120 Transformátor prúdu
Transformátor prúdu
CTAC120
Měřicí transformátor k RCM, RCMS a EDS4x0
Průměr 120 mm
Zjistit více
OBJ: B98110019
Záruka: 60 m.
Skladom v GHV
skladom 2 ks
230 EUR/ks
276 EUR s DPH
Porovnání
+-
Košík
CTAC210 Transformátor prúdu
Transformátor prúdu
CTAC210
Měřicí transformátor k RCM, RCMS a EDS4x0
Průměr 210 mm
Zjistit více
OBJ: B98110020
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
592 EUR/ks
710,40 EUR s DPH
Porovnání
+-
Košík

Popis produktu

  • Citlivé monitorovanie AC a pulzačných DC reziduálnych prúdov typu A podľa normy IEC 62020
  • Meranie RMS hodnoty
  • Až 247 prístrojov v jednom systéme
  • Nastaviteľná hodnota reakcie IΔn v rozsahu 10 mA…30 A (42…70 Hz)
  • Napájacie napätie DC 24 V (varianta -1) alebo AC/DC 100…240 V (varianta -2)
  • Zobrazenie meranej hodnoty pomocou LED
  • Nastaviteľná hodnota oneskorenia reakcie
  • Jedno alarmové relé s prepínacími kontaktmi
  • Voliteľný režim N/C alebo N/O a pamäť poruchy

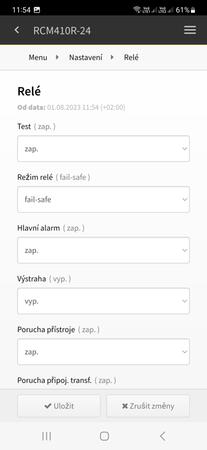

  • Rozhranie NFC pre jednoduché nastavovanie parametrov pomocou aplikácie Bender Connect App
  • Rozhranie RS-485 s protokolom Modbus RTU
  • Trvalá kontrola pripojenia meracieho prúdového transformátora
  • Šírka púzdra odpovedá jednému modulu (18 mm)

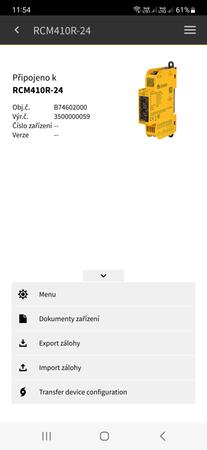

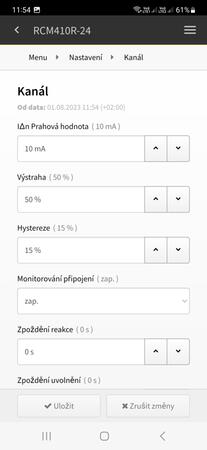

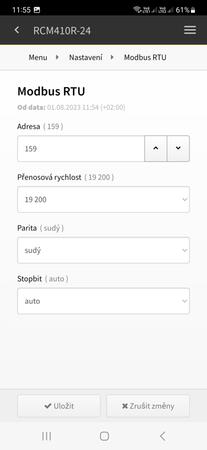

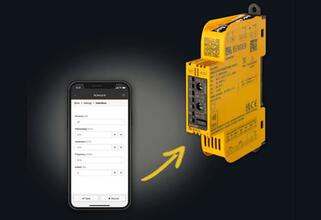

Aplikácia Bender Connect App

Viac informácií a odkazy na stiahnutie tu: Bender Connect App


Rozšírené informácie

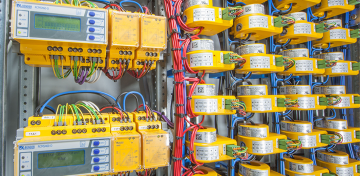

Citlivý monitor reziduálnych prúdov RCM410R je určený na detekciu reziduálnych prúdov v uzemnených sieťach (TN/TT), v ktorých musí byť v prípade poruchy signalizovaný alarm, ale zároveň nesmie dôjsť k vypnutiu napájania. Prístroj je možné taktiež použiť na monitorovanie jednotlivých vodičov, ako napr. PE vodiče alebo prepojenia N-PE alebo PE-PAS.
Dve samostatne nastaviteľné hodnoty reakcie umožňujú rozlišovať medzi výstrahou a alarmom (výstrahu je možné nastaviť v rozsahu 50…100 % z nastavenej hodnoty reakcie reziduálneho prúdu IΔn).

Aplikácie

  • Monitorovanie reziduálnych prúdov v uzemnených dvoj-, troj- a štvor- vodičových sieťach (TN a TT systémy)
  • Citlivé monitorovanie prúdu vo vodičoch, ktoré sú za normálnych podmienok bez prítomnosti prúdu (napr. N alebo PE vodiče)
  • Monitorovanie zabezpečovacích systémov, systémov klimatizácie, mraziacich a chladiacich zariadení, EDP systémov, atď.
  • Monitorovanie bludných prúdov v uzemnených napájacích systémoch

Funkcie

Po pripojení napájacieho napätia Us na prístroj je aktivované oneskorenie po spustení t. Prípadné prekročenie nastavenej hodnoty reakcie reziduálneho prúdu počas tohto intervalu nemá vplyv na zopnutie alarmového relé. Vlastné meranie reziduálneho prúdu sa vykonáva pomocou externého meracieho transformátora.
Ak meraná hodnota reziduálneho prúdu presiahne hodnotu pre výstrahu a /alebo pre alarm, je aktivované oneskorenie reakcie ton. Po uplynutí oneskorenia reakcie zopne alarmové relé a príslšné alarmové LED sa rozsvietia. Ak by došlo k poklesu meranej hodnoty reziduálneho prúdu naspäť pod nastavenú hodnotu reakcie pred uplynutím reakcie oneskorenia ton, k sigalizácii alarmu nedôjde: výstražné LED diódy AL1, AL2 sa nerozsvietia a alarmové relé nezopne. Ak meraná hodnota reziduálneho prúdu klesne naspäť pod nastavenú hodnotu reakcie, začne bežať oneskorenie pri uvolnení  toff. Po uplynutí intervalu toff sa alarmové relé prepne naspäť do predvolenej pozície. Ak je aktivovaná pamäť poruchy, zostane alarmové relé zopnuté až do doby stlačenia tlačidla T/R na dobu dlhšiu ako 1 s a kratšiu ako 3 s.
Tlačidlo T/R button ďalej slúži na spustenie testu prístroja a k nastaveniu Modbus adresy.

Normy

Monitory reziduálnych prúdov RCM410R odpovedajú norme IEC 62020.

Rozmery

Rozmery monitoru reziduálnych prúdov RCM410R v mm

Technické parametre

Parametry

SignalizáciaLED
Výstupné relé1
Distribučná sieť TN/TTano Ano
Distribučná sieť ITbe Ne
Charakteristika reziduálneho prúdu AC, Aano Ano
Charakteristika reziduálneho prúdu AC, A, Bbe Ne
Frekvenčný rozsah42 Hz … 70 Hz
Počet meracích kanálov1
Prahové hodnoty lΔn150 % … 100 %
Prahové hodnoty lΔn210 mA … 30 A
Oneskorenie reakcie ton0  … 10 s
Oneskorenie pri spustení t0  … 999 s
Oneskorenie uvoľnenia toff0  … 999 s
Pracovný režim výstupných reléN/C alebo N/O
Montáž na DIN lištuano ANO
Montáž pomocou skrutiekano ANO
Rozhranie BMSbe Ne
Modbus RTUano Ano
Rozhranie NFCano Ano
Rozsah pracovných teplôt-25 °C … 55 °C
