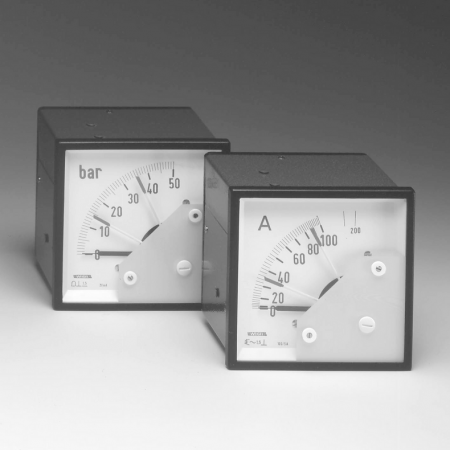

RW 96/ RP 96
Hlásiče medzných hodnôt s elektromagnetickým alebo magnetoelektrickým meracím ústrojenstvom, stupnica 90°.
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.
Popis produktu
Hlásiče medzných hodnôt s elektromagnetickým alebo magnetoelektrickým meracím ústrojenstvom, stupnica 90°.
Rozšírené informácie
Použitie
Hlásiče medzných hodnôt RW/RP 96 v plechovom púzdre, s jedným alebo dvoma kontaktmi medzných hodnôt, sa používajú pre meranie a stráženie prúdov alebo napätí; pri zapojení s meracími prevodníkmi môžu strážiť aj frekvenciu, výkon, účinník alebo ďalšie fyzikálne veličiny. Prístroje obsahujú jeden alebo dva reléové výstupy s prepínacími kontaktmi minima a/alebo maxima. K dispozícii je päť následujúcich prevedení:
| Min | s kontaktom minima |
|---|---|
| Max | s kontaktom maxima |
| Min/Min | s kontaktom minima a výstražným kontaktom minima |
| Min/Max | s kontaktom minima a kontaktom maxima |
| Max/Max | s kontaktom maxima a výstražným kontaktom maxima |
Štandardný pracovný režim výstupných relé (budenie) je režim s kľúdovým prúdem; kontakty relé sa rozpoja pri vychýlení ukazovateľa meracieho ústrojenstva nad alebo pod danú medznú hodnotu alebo pri výpadku prevádzkového napätia. Ako zvláštne prevedenie je možné požadovať prístroje s relé v režime s pracovným prúdom. Ovládacie prvky pre nastavenie medzných hodnôt a stavítko nulovej polohy ukazovateľa sú umiestnené vpredu.
meracie ústrojenstvo
RW 96 Elektromagnetické meracie ústrojenstvo s plášťovým jadrom, tlmením silikónovým olejom a hrotovým uložením - systém s pružne uloženými ložiskovými kameňmi. RP 96 Magnetoelektrické meracie ústrojenstvo s vnútorným magnetom a hrotovým uložením - systém s pružne uloženými ložiskovými kameňmi. Interné komparátory snímajú opticky vzájomnú polohu meracieho ukazovateľa s pozíciami nastavených medzných hodnôt a ovládajú bezpotenciálové reléové výstupy.
Elektrické vlastnosti
| Meraná veličina | RW 96 striedavé napätie alebo prúd RP 96 jednosmerné napätie alebo prúd |
|---|---|
| Hranica preťažiteľnosti - trvalo - po dobu 5 s |
(podľa DIN EN 60 051) 1,2-násobok men. napätia/prúdu 2-násobok men. napätia 10-násobok men. prúdu |
| Bezpečnostná trieda | I |
| Stupeň krytia | IP 40 púzdro IP 00 svorky bez ochrany |
| Izolačná skupina | A, podľa VDE 0110 |
| Menovité izolačné napätie | 660 V |
| Skúšobné napätie | 2 kV pri frekvencii 50 Hz, po dobu 1 min (podľa DIN 57 410) merací prúd. obvod proti púzdru merací prúd. obvod proti relé a relé proti púzdru |
Meracie rozsahy
| striedavý prúd1)RW 96 | striedavé napätie RW 96 |
|---|---|
| 40 mA | 40 V |
| 60 mA | 60 V |
| 100 mA | 100 V |
| 150 mA | 150 V |
| 250 mA | 250 V |
| 400 mA | 400 V |
| 600 mA | 500 V |
| 1 A | 600 V |
| 1,5 A | |
| 2,5 A | |
| 4 A | |
| 5 A | |
| 6 A | |
| 10 A | |
| 15 A | |
| pre pripojenie meniča1) | 2) |
| N/1 A*) | sek. 100 V |
| N/5 A*) | sek. 110 V |
| Uveďte prosím menovitý prevod transformátora 1) koncová hodnota mer. rozsahu = 2-nás. men. hodnoty (predĺžená stupnica) 2)koncová hodnota mer. rozsahu = 1,2-nás. men. hodnoty (predĺžená stupnica) |
|
| Vlastná spotreba RW 96 | |
| Voltmetre | cca 1,5...3 VA |
| Ampérmetre | cca 0,5...1 VA |
Kontakty medzných hodnôt
| Spínacie charakteristiky (princip s kľudovým prúdom) | |
| RW/P 96 Min | |
 |
1 reléový kontakt zopnutý 0 reléový kontakt rozpojený Jeden ukazateľ požadovanej hodnoty s kontaktom Min: Reléový kontakt je zopnutý, keď je merací ukazovateľ nad ukazateľom požadovanej hodnoty. Rozsah nastavenia: 0...93 % dĺžky stupnice |
| RW/P 96 Max | |
 |
1 reléový kontakt zopnutý 0 reléový kontakt rozpojený Jeden ukazateľ požadovanej hodnoty s kontaktom Max: Reléový kontakt je zopnutý, keď je merací ukazovateľ pod ukazateľom požadovanej hodnoty. Rozsah nastavenia: 7...100 % dĺžky stupnice |
| RW/P 96 Min/Min | |
 |
1 reléový kontakt zopnutý 0 reléový kontakt rozpojený Dva ukazatele požadovanej hodnoty s dvoma kontaktmi Min: Reléový kontakt je zopnutý, keď je merací ukazovateľ nad ukazateľom požadovanej hodnoty. Rozsah nastavení: Min II0...89 % dĺžky stupnice Min I4...93 % dĺžky stupnice Vzdialenosť 4 % dĺžky stupnice |
| RW/P 96 Min/Max | |
 |
1 reléový kontakt zopnutý 0 reléový kontakt rozpojený Dva ukazatele požadovanej hodnoty s jedným kontaktom Min a jedným kontaktom Max: Reléový kontakt je zopnutý, keď je merací ukazovateľ nad, popr. pod ukazateľom požadovanej hodnoty. Rozsah nastavenia: Min 7...91 % dĺžky stupnice Max 9...93 % dĺžlky stupnice Vzdialenosť 2 % dĺžlky stupnice |
| RW/P Max/Max | |
 |
1 reléový kontakt zopnutý 0 reléový kontakt rozpojený Dva ukazatele požadovanej hodnoty s dvoma kontaktmi Max: Reléový kontakt je zopnutý, keď je merací ukazovateľ pod ukazateľom požadovanej hodnoty Rozsah nastavenia: Max I 7...96 % dĺžky stupnice Max II 11...100 % dĺžky stupnice Vzdialenosť 4 % dĺžky stupnice |
| Presnosť | |
| Nastavenie hodnoty | ± 1 % dĺžky stupnice |
|---|---|
| Reprodukovateľnosť | < 0,2 % dĺžky stupnice |
| Spínacia diferencia | < 1 % dĺžky stupnice |
| Výstupy | |
| Medzný kontakt obsahuje jeden striedač; maximálna spínacia schopnosť ohmickej záťaže: | |
| Spínacie napätie | 230 V~ |
| Spínací prúd | 4 A |
| Spínací výkon | 920VA |
| Životnosť pri men. záťaži | 2× 106 zopnutí |
| Mechanická životnosť | 107 zopnutí |
| Jednosmerný prúd RP 96 | Vnútorný odpor *) / úbytok napätia cca | Jednosmerné napätie RP 96 | Vnútorný odpor *) |
|---|---|---|---|
| 100 µA | 5000 Ω | 100 mV | 1000 Ω/V |
| 150 µA | 3600 Ω | 150 mV | 1000 Ω/V |
| 250 µA | 2200 Ω | 250 mV | 1000 Ω/V |
| 400 µA | 1300 Ω | 400 mV | 1000 Ω/V |
| 600 µA | 260 Ω | 600 mV | 1000 Ω/V |
| 1 mA | 60 mV | 1 V | 1000 Ω/V |
| 1,5 mA | 60 mV | 1,5 V | 1000 Ω/V |
| 2,5 mA | 60 mV | 2,5 V | 1000 Ω/V |
| 4 mA | 60 mV | 4 V | 1000 Ω/V |
| 5 mA | 60 mV | 6 V | 1000 Ω/V |
| 6 mA | 60 mV | 10 V | 1000 Ω/V |
| 10 mA | 60 mV | 15 V | 1000 Ω/V |
| 15 mA | 60 mV | 25 V | 1000 Ω/V |
| 20 mA | 60 mV | 40 V | 1000 Ω/V |
| 25 mA | 60 mV | 60 V | 1000 Ω/V |
| 40 mA | 60 mV | 100 V | 1000 Ω/V |
| 60 mA | 60 mV | 150 V | 1000 Ω/V |
| 100 mA | 60 mV | 250 V | 1000 Ω/V |
| 150 mA | 60 mV | 400 V | 1000 Ω/V |
| 250 mA | 60 mV | 500 V | 1000 Ω/V |
| 400 mA | 60 mV | 600 V | 1000 Ω/V |
| 600 mA | 60 mV | ||
| 1 A*) | 60 mV | ||
| taktiež prevedenie s usmerňovačom pre meranie sínusových striedavých napätí (RG 96) | |||
| pri zapojení s externým bočníkom RP 96 | |
| 60 mV | vnútorný odpor *) 1000 Ω/V |
|---|---|
| 150 mV | odpor prívodných vodičov 0,050 Ω je zahrnutý v kalibrácii prístroja (vodiče dĺžky 1m, prierezu 2× 0,75 mm2) |
| pri zapojení s prevodníkom (live zero) RP 96 | |
| 0/4...20 mA | elektricky potlačená nula - nastaviteľná úbytok napätia cca 900 mV |
| *) hodnoty vnútorných odporov sú nastavené s toleranciou ± 20 % | |
Indikácia
| Ukazovateľ | rovný, zakončený nožom |
|---|---|
| Výchylka ukazovateľa | 0...90° |
| Priebeh stupnice RW 96 | približne lineárny, začína od 1/5 men. hodnoty meracieho rozsahu |
| Priebeh stupnice RP 96 | lineárny |
| Delenie stupnice | hrubé a jemné |
| Dĺžka stupnice | 78 mm |
| Predĺžená stupnica RW 96 - ampérmetre - voltmetre s meničom |
2-nás. men. prúdu 1,2-nás. men. napätia |
Presnosť pri menovitých podmienkach
| Trieda presnosti | 1,5 podľa DIN EN 60 051 |
|---|---|
| Menovité podmienky | |
| Teplota okolia | 23 °C ± 1 K |
| Prevádzková poloha | menovitá ± 1° |
| Vstupná veličina | menovitá hodnota meracieho rozsahu |
| Frekvencia RW 96 | 50 Hz |
| Vstupný signál RW 96 | sínusový, činiteľ harmonického skreslenia < 5 % |
| Ostatné | podľa DIN EN 60 051 |
| Ovplyvňujúce veličiny | |
| Teplota okolia | 0 °C...+23 °C...+40 °C |
| Prevádzková poloha | menovitá ± 5° |
| Frekvencia RW 96 | 15...100 Hz (napätie) 15...400 Hz (prúd) |
| Intenzita cudzích magnetických polí | 0,5 mT |
Medzné hodnoty ovplyvňujúcich veličín
| Klimatické vlastnosti | klimatická trieda 2, podľa VDE/VDI 3540 |
|---|---|
| Rozsah pracovných teplôt | 0...+40 °C |
| Rozsah skladovacích teplôt | -25...+65 °C |
| Relatívna vlhkosť vzduchu | ≤ 75 % roč. priemer, bez orosenia |
| Rázová odolnosť | 15 g, 11 ms |
| Vibračná odolnosť | 2,5 g, 5...55 Hz |
Schémy pripojenia
| striedavé napätie |
 |
| striedavý prúd |
 |
| jednosmerné napätie/jednosmerný prúd |
 |
| Obsadenie svoriek (kontakty medzných hodnôt a pomocné napájanie) |
 |
Rozmerový náčrtok
Rozmery v mm
Technické parametre
| Konštrukčné prevedenie púzdra | štvorcové púzdro pre zabudovanie do ovládacích panelov rozvádzačov a strojov s možnosťou radového usporiadania |
|---|---|
| Materiál púzdra | oceľový plech |
| Čelné sklo | tabuľové sklo |
| Farba čelného rámčeka | čierna (odtieň RAL 9005) |
| Prevádzková poloha | zvislá ± 5° |
| Spôsob upevnenia | skrutkové svorky |
| Montáž | do radu vedľa seba (aj bez medzier) |
| Hrúbka panela | 1...15 mm |
| Pripojovacie svorky | |
| Voltmetre a ampérmetre | šesťhrany s vnútorným závitom, skrutkou M5 a strmeňom C10 |
| Kontakty relé a pomocné napájanie | svorkovnice so skrutkami (≤ 2,5 mm2) |
| Rozmery | |
| Čelný rámček | 96×96 mm |
| Púzdro | 90×90 mm |
| Konštrukčná hĺbka | 78 mm |
| Výrez v paneli | 92+0,8 mm |
| Hmotnosť cca | 0,5 kg |
