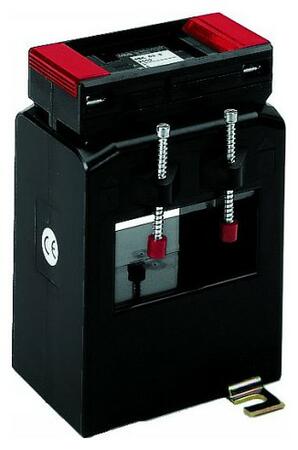

ASK 63.6 - Zásuvný merací transformátor prúdu

Primárne men. prúd: 200 ... 1600 A
Primárny vodič Ø: max 30 mm
Primárne pas: 60 x 30 mm

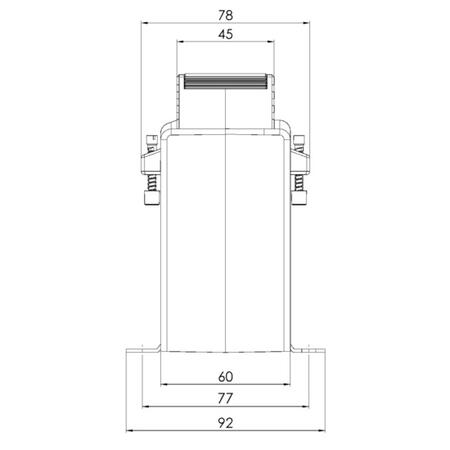

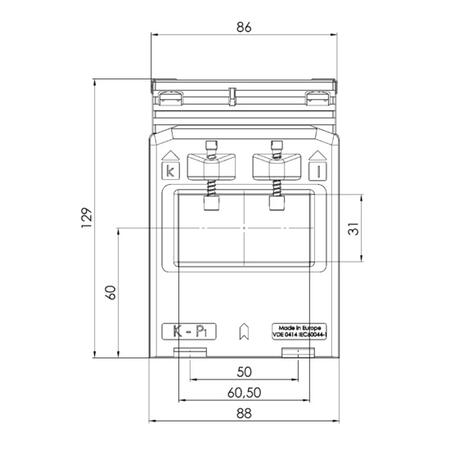

Šírka: 88 mm
Výška: 129 mm
Hĺbka: 78 mm

Cena od 49,02 EUR

od 60,29 EUR s DPH

Dostupnosť: Skladom v GHV

Zvoľte variantu (206)

Dopyt na produkt

Porovnať

Jiří Formánek

+420 775 784 899

Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.

Varianty k produktu ASK 63.6 - Zásuvný merací transformátor prúdu (206)

Merací transformátor prúdu

ASK 63.6; 1000/5A; 10VA; tř.0,5

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5

OBJ: 85038

EAN: 4061701203844

Záruka: 24 m.

Skladom v GHV

skladom 9 ks

83,83 EUR/ks

103,11 EUR s DPH

Merací transformátor prúdu

ASK 63.6; 1000/5A; 10VA; tř.0,5S

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5S

OBJ: 85623

EAN: 4061701207514

Záruka: 24 m.

Skladom v GHV

skladom >10 ks

127,90 EUR/ks

157,32 EUR s DPH

Merací transformátor prúdu

ASK 63.6; 1500/1A; 10VA; tř.0,5S

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1500/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5S

OBJ: 85835

EAN: 4061701208672

Záruka: 24 m.

Skladom v GHV

skladom 3 ks

195,20 EUR/ks

240,10 EUR s DPH

Merací transformátor prúdu

ASK 63.6; 1500/5A; 10VA; tř.0,5

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5

OBJ: 85050

EAN: 4061701203950

Záruka: 24 m.

Skladom v GHV

skladom 3 ks

91,05 EUR/ks

111,99 EUR s DPH

Merací transformátor prúdu

ASK 63.6; 1500/5A; 10VA; tř.0,5S

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5S

OBJ: 85635

EAN: 4061701207675

Záruka: 24 m.

Skladom v GHV

skladom 3 ks

136,90 EUR/ks

168,39 EUR s DPH

Merací transformátor prúdu

ASK 63.6; 1500/5A; 10VA; tř.1

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 1

OBJ: 85102

EAN: 4061701204452

Záruka: 24 m.

Skladom v GHV

skladom 3 ks

49,02 EUR/ks

60,29 EUR s DPH

Merací transformátor prúdu

ASK 63.6; 1500/5A; 15VA; tř.0,5

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 0,5

OBJ: 85051

EAN: 4061701203967

Záruka: 24 m.

Skladom v GHV

skladom 3 ks

62,75 EUR/ks

77,18 EUR s DPH

Merací transformátor prúdu

ASK 63.6; 1600/5A; 10VA; tř.1

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1600/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 1

OBJ: 85106

EAN: 4061701204506

Záruka: 24 m.

Skladom v GHV

skladom 3 ks

49,02 EUR/ks

60,29 EUR s DPH

Merací transformátor prúdu

ASK 63.6; 1000/1A; 10VA; tř.0,5

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5

OBJ: 85238

EAN: 4061701205091

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

96,45 EUR/ks

118,63 EUR s DPH

Merací transformátor prúdu

ASK 63.6; 1000/1A; 10VA; tř.1

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 1

OBJ: 85290

EAN: 4061701205695

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

50,05 EUR/ks

61,56 EUR s DPH

Merací transformátor prúdu

ASK 63.6; 1000/1A; 15VA; tř.0,5

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 15VA
Třída přesnosti: 0,5

OBJ: 85239

EAN: 4061701205107

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

104,88 EUR/ks

129 EUR s DPH

Merací transformátor prúdu

ASK 63.6; 1000/1A; 15VA; tř.1

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 15VA
Třída přesnosti: 1

OBJ: 85291

EAN: 4061701205718

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

50,05 EUR/ks

61,56 EUR s DPH

Merací transformátor prúdu

ASK 63.6; 1000/1A; 30VA; tř.1

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 30VA
Třída přesnosti: 1

OBJ: 85292

EAN: 4061701205732

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

50,05 EUR/ks

61,56 EUR s DPH

Merací transformátor prúdu

ASK 63.6; 1000/1A; 5VA; tř.0,5

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5

OBJ: 85237

EAN: 4061701205084

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

87,64 EUR/ks

107,80 EUR s DPH

Pridanie ASK 63.6; 1000/5A; 10VA; tř.0,5 do košíka

Zostava s odporúčanými doplnkami

Foto	Produkt	Dostupnosť	Počet	Cena mj.	Cena celkom
	ASK 63.6; 1000/5A; 10VA; tř.0,5, Merací transformátor prúdu	Skladom v GHV skladom 9 ks	+- /ks	83,83 EUR/ks 103,11 EUR s DPH	83,83 EUR 103,11 EUR s DPH

+	Plombovací krytka na ASK 61.4	Skladom v GHV skladom >400 ks	+- /ks	1,46 EUR/ks 1,80 EUR s DPH	1,46 EUR 1,80 EUR s DPH

+	Ciachovanie - Slovensko 0 ... 1999 A	Dostupné do niekoľkých dní	+- /ks	13,60 EUR/ks 16,73 EUR s DPH	13,60 EUR 16,73 EUR s DPH

	Celková cena zostavy				99 EUR 122 EUR s DPH

Foto	Produkt	Dostupnosť	Počet	Cena mj.	Cena celkom
	ASK 63.6; 800/5A; 5VA; tř.0,5, Merací transformátor prúdu	Nie je skladom Preveríme pre Vás	+- /ks	77,99 EUR/ks 95,93 EUR s DPH	77,99 EUR 95,93 EUR s DPH

+	Plombovací krytka na ASK 61.4	Skladom v GHV skladom >400 ks	+- /ks	1,46 EUR/ks 1,80 EUR s DPH	1,46 EUR 1,80 EUR s DPH

+	Ciachovanie - Slovensko 0 ... 1999 A	Dostupné do niekoľkých dní	+- /ks	13,60 EUR/ks 16,73 EUR s DPH	13,60 EUR 16,73 EUR s DPH

	Celková cena zostavy				93 EUR 114 EUR s DPH

Pridať s doplnkami

Samostatne

ASK 63.6; 800/5A; 5VA; tř.0,5

Pridať do košíka iba produkt, bez odporúčaných doplnkov.

Pridať samostatne

NAHORU

192 dalších

Voliteľné príslušenstvo k ASK 63.6 - Zásuvný merací transformátor prúdu

Ciachovanie - Slovensko 0 ... 1999 A

Ciachovanie v AMS GHV pre rozsah 0...1999 A. Určené pre fakturačné meradlá pre SR.

Zjistit více

OBJ: ssc

Dostupné

do niekoľkých dní

13,60 EUR/ks

16,73 EUR s DPH

Ciachovanie - Slovensko 2000 ... 2499 A

Ciachovanie v AMS GHV pre rozsah 2000...2499 A. Určené pre fakturačné meradlá pre SR.

Zjistit více

OBJ: ssc2

Dostupné

do niekoľkých dní

18,50 EUR/ks

22,76 EUR s DPH

Plombovací krytka na ASK 61.4

ASK 51.4, 541.4, 61.4, 561.4,
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více

OBJ: 59042

EAN: 4061701175509

Záruka: 24 m.

Skladom v GHV

skladom >400 ks

1,46 EUR/ks

1,80 EUR s DPH

Kalibrácia transformátorov 1..1999A

Kalibrácia sa vykonáva v GHV pre rozsah 0...1999 A.
Je určená pre nefakturačné transformátory (neobsahuje kalibračnú značku).
Obsahuje sériové číslo transformátora a namerané hodnoty.

Zjistit více

OBJ: K-T

Dostupné

do niekoľkých dní

18,30 EUR/ks

22,51 EUR s DPH

Popis produktu

Zásuvný merací transformátor pre primárne menovité prúdy od 200 do 1600 A, sekundárne prúd 1 alebo 5 A, menovité výkony 1,5 až 30 VA, k dodaniu v triedach presnosti 0,5, 0,5S a 1.

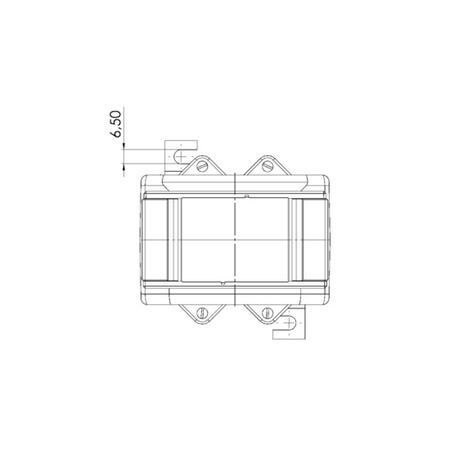

Uchytenie transformátora je možné vykonať pomocou upevňovacích pätiek, ktoré sú súčasťou dodávky.

Všeobecné vlastnosti

Men. trvalý tepelný prúd Icth: 1,0 x IN
Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
Nadprúdové číslo: FS5
Men. dynamický prúd Idyn: 2,5 x Ith
Max. prevádzkové napätie Um: 0.72 kV
Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
Menovitý kmitočet: 50 Hz
Trieda izolácie: E
Stupeň krytia: IP 20
Rozsah pracovných teplôt: -5 ° C do + 40 ° C
Rozsah skladovacích teplôt: -25 ° C do + 70 ° C

Technické parametre

Parametry

Primárny vodič Ø (max)	30 mm
Primárny pas	60x30 mm
Šírka	88 mm

Parametre variant k ASK 63.6 - Zásuvný merací transformátor prúdu

Primárny menovitý prúd	Menovitý výkon	Trieda presnosti: 0.2S	Trieda presnosti: 0.5		Trieda presnosti: 0.5S		Trieda presnosti: 1
Primárny menovitý prúd	Menovitý výkon	Sekundárny prúd: 5 A	Sekundárny prúd: 5 A	Sekundárny prúd: 1 A	Sekundárny prúd: 5 A	Sekundárny prúd: 1 A	Sekundárny prúd: 5 A	Sekundárny prúd: 1 A
200 A	1,5 VA						85060	85260
200 A	2,5 VA						85061	85261
250 A	1,5 VA		85011	85211			85062	85262
	2,5 VA		85012	85212	85602		85063	85263
	5 VA				85603
300 A	1,5 VA		85013	85213			85064	85264
	2,5 VA		85014	85214	85604		85065	85265
	5 VA		85015	85215			85066	85266
	10 VA				85606		85067	85267
400 A	2,5 VA		85017	85217	85607		85068	85268
	5 VA		85018	85218	85608		85069	85269
	10 VA						85071
500 A	2,5 VA		85021	85221	85610		85073	85273
	5 VA		85022	85222	85611		85074	85274
	10 VA				85612		85075	85275
	15 VA				85613		85076	85276
600 A	2,5 VA		85025	85225	85614		85077	85277
	5 VA		85026	85226	85615		85078	85278
	10 VA		85027	85227	85616		85079	85279
	15 VA		85573	85773	85617		85080	85280
750 A	2,5 VA		85029	85229			85081	85281
	5 VA		85030	85230	85618		85082	85282
	10 VA		85031	85231	85619		85083	85283
	15 VA				85620		85084	85284
	30 VA				85621
800 A	2,5 VA		85033	85233			85085	85285
	5 VA		85034	85234			85086	85286
	10 VA		85035	85235			85087	85287
	15 VA		85036	85236			85088	85288
1 kA	5 VA		85037	85237	85622		85089	85289
	10 VA		85038	85238	85623		85090	85290
	15 VA		85039	85239	85624		85091	85291
	30 VA						85092	85292
1,2 kA	5 VA		85041	85241	85626		85093	85293
	10 VA		85042	85242	85627		85094	85294
	15 VA		85043	85243	85628		85095	85295
	30 VA				85629		85096	85296
1,25 kA	5 VA	85550	85045	85245	85630		85097	85297
	10 VA		85046	85246	85631		85098	85298
	15 VA		85047	85247	85632		85099	85299
	30 VA				85633		85100	85300
1,5 kA	5 VA		85049	85249	85634		85101	85301
	10 VA		85050	85250	85635	85835	85102	85302
	15 VA		85051	85251	85636		85103	85303
	30 VA				85637		85104	85304
1,6 kA	5 VA		85053	85253			85105	85305
	10 VA		85054	85254			85106	85306
	15 VA		85055	85255			85107	85307
	30 VA						85108	85308
2 kA	5 VA			85256VV			85109VV	85309VV
	10 VA			85257VV			85110VV	85310VV
	15 VA						85111VV	85311VV

Súbory na stiahnutie

Katalógový list

Katalógový list ASK 63.6

(PDF, 179 kB)

Pokyny

Návod pre meracie trafa MBS 1/2024

(PDF, 4.4 MB)

Výkresy

EPLAN - STEP súbor ASK 63.6

(STEP, 6.6 MB)

Ostatné

Technické informácie transformátorov prúdu MBS

(PDF, 317 kB)

Súvisiace produkty

Varianty: 2

A1U 2.3 Merací prevodník striedavého prúdu

Merací prevodník striedavého prúdu.

118,60 EUR

145,88 EUR s DPH

Skladom v GHVDetail produktu

Varianty: 4

Bloky skratovacích svoriek pre transformátory prúdu

Skratovacou svorkovnicou sa pohodlne a bezpečne skratujú prúdové transformátory pri potrebe odpojenia záťaže. Pripravenú sadu svorkovníc je možné jednoducho a rýchlo namontovať do rozvádzača a jednoduchým spôsobom pripojiť. Skladá sa z meracích bodov a páky na ovládanie odpojenia prúdového transformátora. Pri výbere je možné taktiež voliť medzi malou a veľkou sadou svorkovníc. Veľká sada sa od malej líši možnosťou odpojenia prívodného napätia, odpojenia nulového vodiča a pridanou svorkou zemniaceho vodiča.

od 54,62 EUR

od 67,18 EUR s DPH

Skladom v GHVDetail produktu

Varianty: 2

COUNTIS E5x Trojfázový nepriamy elektromer do panelu

Trojfázový merač činnej energie. Dovoľuje nepriame meranie do 9999 A s prevodom x/5A. Modely COUNTIS E50 a COUNTIS E53.

Skladom v GHVDetail produktu

DIRIS A20 Multifunkčný prístroj pre meracie transformátory

TRMS multimeter s 4kvadrantovým elektromerom pre meranie pomocou TRANSFORMÁTOROV PRÚDU. montáž do panelu s výrezom 92x92 mm. Voliteľná komunikácia MODBUS, pulzný výstup alebo alarmový kontakt.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Skladom v GHVDetail produktu

Varianty: 2

DIRIS A30 Multifunkčný prístroj pre meracie transformátory

TRMS analyzátor siete a 4Q elektromer pre meranie pomocou TRANSFORMÁTOROV PRÚDU. Montáž do panelu s výrezom 92x92 mm. Voliteľne moduly MODBUS, ETHERNET, pulzný výstup, alarmový kontakt, analógový výstup, pamäť.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Skladom v GHVDetail produktu

Varianty: 53

EQ 48/72/96/144 K

Analógové meracie prístroje na meranie striedavých prúdov a napätí s elektromagnetickým meracím ústrojenstvom, stupnica 90°.

od 28,80 EUR

od 35,42 EUR s DPH

Skladom v GHVDetail produktu

PEM353 Digitálny panelový multimeter a analyzátor siete

Štvorkvadrantové meranie všetkých veličín v triede presnosti 0,5s (podľa IEC 62053-22) a pracovným rozsahom teplôt -25...+55°C. Harmonická analýza napätia a prúdu do 31. harmonickej. 4xdigitálny vstup, 2xdigitálny releový výstup, rozhranie Modbus/RTU, BACnet MS/TP, DNP.

210 EUR

258,30 EUR s DPH

Skladom v GHVDetail produktu

PEM353-N Digitálny panelový multimeter a analyzátor siete

Štvorkvadrantové meranie všetkých veličín v triede presnosti 0,5s (podľa IEC 62053-22) a pracovným rozsahom teplôt -25...+55°C. Meranie prúdu v N vodiči. Záznamník pre 5 záznamníkov s 16 meracími kanálmi. Harmonická analýza napätia a prúdu do 31. harmonickej. 4xdigitálny vstup, 2xdigitálny releový výstup, rozhranie Modbus/RTU, BACnet MS/TP, DNP.

249 EUR

306,27 EUR s DPH

Skladom v GHVDetail produktu

Varianty: 8

Plombovací krýtka pro marací transformátory

Volitelné příslušenství. Slouží pro zaplombování kontaktů na měřicím transformátoru.

od 1,46 EUR

od 1,80 EUR s DPH

Skladom v GHVDetail produktu

Mohlo by vás zaujímať

Podujatia

Elfetex Fest 2025

09.09.2025

Jubilejný 30. ročník veľtrhu Elfetex Fest sa blíži! Už 9. septembra 2025 o 10:00 sa otvoria brány brnianskeho výstaviska – pavilónu F – a vy môžete byť pri tom. Čaká vás prehliadka najnovších technológií...

Všetky udalosti

Akčné produkty

Kúpte si Fluke ... Získate ďalší ZADARMO

17.02.2025 - 31.07.2025

Viac bezpečia, viac výhod, viac Fluke. Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené...

Všetky akcie

Novinky

Inteligentné topení do rováděčů CS 032 – „spolehlivá ochrana i úspora energie“

11.06.2025

Predstavujeme vám novinku v oblasti ochrany rozvadečov: topný systém CS 032 od spoločnosti STEGO. Tento moderní teplovzdušný ventilátor poskytuje presne toľko tepla, koľko je v daný moment potreba...

Nový hygrostat Stego MFR 012

11.06.2025

Vlhkost v elektrických rozváděčích predstavuje neviditelnou, avšak vážnou hrozbu pre elektrické systémy. Môže spôsobiť koróziu, skraty a poruchy funkčnosti – niekedy s vážnymi dôsledkami pre prevádzkové...

Všetky novinky

Odborné články

Micsig MHO1 - Prenosné tabletové osciloskopy s multimetrom

16.06.2025

Spoločnosť Micsig, popredný špecialista na tabletové osciloskopy, opäť inovovala! Tentoraz do svojho sortimentu osciloskopov s dotykovou obrazovkou pridala dva tabletové štvorkanálové osciloskopy...

Nový termovízny modul HIKMICRO MINIX s bezdrôtovým prenosom

09.06.2025

S rozvojom termovíznej technológie prichádzajú na trh úplne nové riešenia, ktoré dopĺňajú kamery klasickej konštrukcie. Niektoré inteligentné zariadenia, ako sú mobilné telefóny a tablety, sú už nejaký...

Všetky odborné články

ASK 63.6 - Zásuvný merací transformátor prúdu

Varianty k produktu ASK 63.6 - Zásuvný merací transformátor prúdu (206)

Voliteľné príslušenstvo k ASK 63.6 - Zásuvný merací transformátor prúdu

Popis produktu

Zásuvný merací transformátor pre primárne menovité prúdy od 200 do 1600 A, sekundárne prúd 1 alebo 5 A, menovité výkony 1,5 až 30 VA, k dodaniu v triedach presnosti 0,5, 0,5S a 1.

Všeobecné vlastnosti

Technické parametre

Parametry

Parametre variant k ASK 63.6 - Zásuvný merací transformátor prúdu

Súbory na stiahnutie

Súvisiace produkty

Mohlo by vás zaujímať

Podujatia

Akčné produkty

Novinky

Odborné články

Informácie o cookies

Nastavenia

Technické cookies

Analytické cookies

Reklamné cookies
