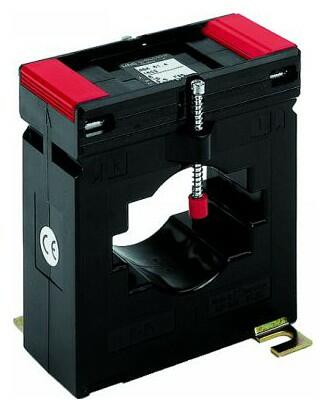

ASK 61.4 - Zásuvný merací transformátor prúdu

Objednávacie čísla začínajúce písmenom G sú označenia MTP, ktoré môžu byť úradne overené (ciachované).
Môžete ich objednať priamo úradne overené v našom autorizovanom metrologickom stredisku (AMS) alebo bez overenia.
Úradne overené transformátory sú označené úradnou značkou K2 a je k nim vydávaný potvrdenie o overení stanoveného meradla.

Objednávacie čísla bez G označujú MTP, ktoré nie sú určené na úradné overenie. U týchto transformátorov je možné vykonať za poplatok kalibráciu a vystaviť kalibračný list s nameranými hodnotami.

Primárne men. prúd: 200...1600 A
Primárny vodič Ø: max 44 mm
Primárne pas 1: 60 x 10 mm
Primárne pas 2: 2 x 50 x 10 mm

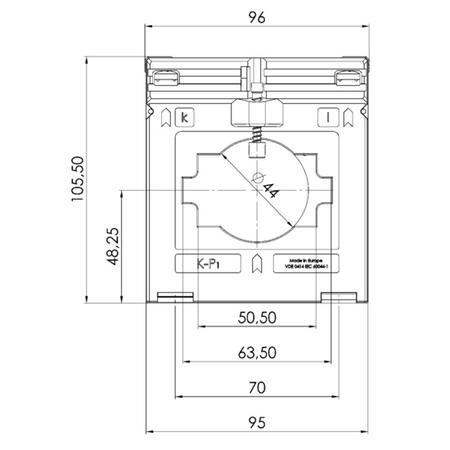

Šírka: 96 mm
Výška: 105,5 mm

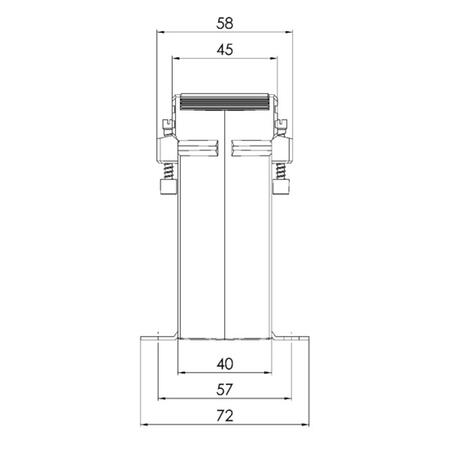

Hĺbka: 58 mm

Cena od 28,71 EUR

od 35,31 EUR s DPH

Dostupnosť: Skladom v GHV

Zvoľte variantu (235)

Dopyt na produkt

Porovnať

Jiří Formánek

+420 775 784 899

Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.

Varianty k produktu ASK 61.4 - Zásuvný merací transformátor prúdu (235)

Merací transformátor prúdu

ASK 61.4; 1000/5A; 10VA; tř.0,5

Průměr prim. vodiče: 44 mm
Primární lišta: 60x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5

OBJ: G19033

EAN: 4061701055795

Záruka: 24 m.

Skladom v GHV

skladom >50 ks

42,41 EUR/ks

52,16 EUR s DPH

Merací transformátor prúdu

ASK 61.4; 1000/5A; 10VA; tř.0,5S

Průměr prim. vodiče: 44 mm
Primární lišta: 60x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5S

OBJ: G19626

EAN: 4061701060546

Záruka: 24 m.

Skladom v GHV

skladom >50 ks

52,13 EUR/ks

64,12 EUR s DPH

Merací transformátor prúdu

ASK 61.4; 1000/5A; 15VA; tř.0,5

Průměr prim. vodiče: 44 mm
Primární lišta: 60x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 0,5

OBJ: G19034

EAN: 4061701055801

Záruka: 24 m.

Skladom v GHV

skladom >10 ks

42,41 EUR/ks

52,16 EUR s DPH

Merací transformátor prúdu

ASK 61.4; 1000/5A; 15VA; tř.1

Průměr prim. vodiče: 44 mm
Primární lišta: 63x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 1

OBJ: 19076

EAN: 4061701056266

Záruka: 24 m.

Skladom v GHV

skladom 6 ks

28,71 EUR/ks

35,31 EUR s DPH

Merací transformátor prúdu

ASK 61.4; 1000/5A; 5VA; tř.0,5S

Průměr prim. vodiče: 44 mm
Primární lišta: 60x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5S

OBJ: G19625

EAN: 4061701060522

Záruka: 24 m.

Skladom v GHV

skladom >50 ks

47,76 EUR/ks

58,74 EUR s DPH

Merací transformátor prúdu

ASK 61.4; 1250/5A; 10VA; tř.0,5

Průměr prim. vodiče: 44 mm
Primární lišta: 60x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1250/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5

OBJ: G19039

EAN: 4061701055863

Záruka: 24 m.

Skladom v GHV

skladom 9 ks

42,45 EUR/ks

52,21 EUR s DPH

Merací transformátor prúdu

ASK 61.4; 1250/5A; 10VA; tř.0,5S

Průměr prim. vodiče: 44 mm
Primární lišta: 60x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1250/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5S

OBJ: G19635

EAN: 4061701060676

Záruka: 24 m.

Skladom v GHV

skladom 9 ks

47,90 EUR/ks

58,92 EUR s DPH

Merací transformátor prúdu

ASK 61.4; 1250/5A; 15VA; tř.1

Průměr prim. vodiče: 44 mm
Primární lišta: 63x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1250/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 1

OBJ: 19084

EAN: 4061701056358

Záruka: 24 m.

Skladom v GHV

skladom 3 ks

28,71 EUR/ks

35,31 EUR s DPH

Merací transformátor prúdu

ASK 61.4; 1500/1A; 10VA; tř.0,5

Průměr prim. vodiče: 44 mm
Primární lišta: 60x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1500/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5

OBJ: G19242

EAN: 4061701057638

Záruka: 24 m.

Skladom v GHV

skladom 1 ks

47,50 EUR/ks

58,43 EUR s DPH

Merací transformátor prúdu

ASK 61.4; 1500/5A; 10VA; tř.0,5

Průměr prim. vodiče: 44 mm
Primární lišta: 60x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5

OBJ: G19042

EAN: 4061701055894

Záruka: 24 m.

Skladom v GHV

skladom >10 ks

41,25 EUR/ks

50,74 EUR s DPH

Merací transformátor prúdu

ASK 61.4; 1500/5A; 10VA; tř.0,5S

Průměr prim. vodiče: 44 mm
Primární lišta: 60x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5S

OBJ: G19640

EAN: 4061701060744

Záruka: 24 m.

Skladom v GHV

skladom 9 ks

47,86 EUR/ks

58,87 EUR s DPH

Merací transformátor prúdu

ASK 61.4; 1500/5A; 10VA; tř.1

Průměr prim. vodiče: 44 mm
Primární lišta: 63x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 1

OBJ: 19087

EAN: 4061701056389

Záruka: 24 m.

Skladom v GHV

skladom 9 ks

28,71 EUR/ks

35,31 EUR s DPH

Merací transformátor prúdu

ASK 61.4; 1500/5A; 15VA; tř.0,5

Průměr prim. vodiče: 44 mm
Primární lišta: 60x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 0,5

OBJ: G19043

EAN: 4061701055900

Záruka: 24 m.

Skladom v GHV

skladom 9 ks

41,25 EUR/ks

50,74 EUR s DPH

Merací transformátor prúdu

ASK 61.4; 1500/5A; 15VA; tř.1

Průměr prim. vodiče: 44 mm
Primární lišta: 63x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 1

OBJ: 19088

EAN: 4061701056396

Záruka: 24 m.

Skladom v GHV

skladom >10 ks

28,71 EUR/ks

35,31 EUR s DPH

Pridanie ASK 61.4; 1000/5A; 10VA; tř.0,5 do košíka

Zostava s odporúčanými doplnkami

Foto	Produkt	Dostupnosť	Počet	Cena mj.	Cena celkom
	ASK 61.4; 1000/5A; 10VA; tř.0,5, Merací transformátor prúdu	Skladom v GHV skladom >50 ks	+- /ks	42,41 EUR/ks 52,16 EUR s DPH	42,41 EUR 52,16 EUR s DPH

+	Ciachovanie - Slovensko 0 ... 1999 A	Dostupné do niekoľkých dní	+- /ks	13,60 EUR/ks 16,73 EUR s DPH	13,60 EUR 16,73 EUR s DPH

+	Plombovací krytka na ASK 61.4	Skladom v GHV skladom >200 ks	+- /ks	1,46 EUR/ks 1,80 EUR s DPH	1,46 EUR 1,80 EUR s DPH

	Celková cena zostavy				57 EUR 71 EUR s DPH

Foto	Produkt	Dostupnosť	Počet	Cena mj.	Cena celkom
	ASK 61.4; 800/5A; 5VA; tř.0,5, Merací transformátor prúdu	Nie je skladom Preveríme pre Vás	+- /ks	29,04 EUR/ks 35,72 EUR s DPH	29,04 EUR 35,72 EUR s DPH

+	Ciachovanie - Slovensko 0 ... 1999 A	Dostupné do niekoľkých dní	+- /ks	13,60 EUR/ks 16,73 EUR s DPH	13,60 EUR 16,73 EUR s DPH

+	Plombovací krytka na ASK 61.4	Skladom v GHV skladom >200 ks	+- /ks	1,46 EUR/ks 1,80 EUR s DPH	1,46 EUR 1,80 EUR s DPH

	Celková cena zostavy				44 EUR 54 EUR s DPH

Pridať s doplnkami

Samostatne

ASK 61.4; 800/5A; 5VA; tř.0,5

Pridať do košíka iba produkt, bez odporúčaných doplnkov.

Pridať samostatne

NAHORU

221 dalších

Voliteľné príslušenstvo k ASK 61.4 - Zásuvný merací transformátor prúdu

Ciachovanie - Slovensko 0 ... 1999 A

Ciachovanie v AMS GHV pre rozsah 0...1999 A. Určené pre fakturačné meradlá pre SR.

Zjistit více

OBJ: ssc

Dostupné

do niekoľkých dní

13,60 EUR/ks

16,73 EUR s DPH

Plombovací krytka na ASK 61.4

ASK 51.4, 541.4, 61.4, 561.4,
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více

OBJ: 59042

EAN: 4061701175509

Záruka: 24 m.

Skladom v GHV

skladom >200 ks

1,46 EUR/ks

1,80 EUR s DPH

Kalibrácia transformátorov 1..1999A

Kalibrácia sa vykonáva v GHV pre rozsah 0...1999 A.
Je určená pre nefakturačné transformátory (neobsahuje kalibračnú značku).
Obsahuje sériové číslo transformátora a namerané hodnoty.

Zjistit více

OBJ: K-T

Dostupné

do niekoľkých dní

18,30 EUR/ks

22,51 EUR s DPH

Popis produktu

Zásuvný merací transformátor pre primárne menovité prúdy od 200 do 1600 A, sekundárne prúd 1 alebo 5 A, menovité výkony 1,5 až 30 VA, k dodaniu v triedach presnosti 0,5, 0,5S a 1.

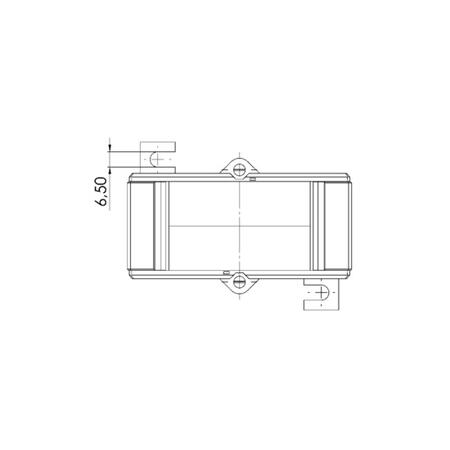

Uchytenie transformátora je možné vykonať pomocou upevňovacích pätiek, ktoré sú súčasťou dodávky.

Všeobecné vlastnosti

Men. trvalý tepelný prúd Icth: 1,0 x IN
Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
Nadprúdové číslo: FS5
Men. dynamický prúd Idyn: 2,5 x Ith
Max. prevádzkové napätie Um: 0.72 kV
Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
Menovitý kmitočet: 50 Hz
Trieda izolácie: E
Stupeň krytia: IP 20
Rozsah pracovných teplôt: -5 ° C do + 40 ° C
Rozsah skladovacích teplôt: -25 ° C do + 70 ° C

Technické parametre

Parametry

Primárny vodič Ø (max)	44 mm
Primárny pas	60x10 mm 2x50x10 mm
Šírka	95 mm

Parametre variant k ASK 61.4 - Zásuvný merací transformátor prúdu

Primárny menovitý prúd	Menovitý výkon	Trieda presnosti: 0.2S	Trieda presnosti: 0.5		Trieda presnosti: 0.5S	Trieda presnosti: 1
Primárny menovitý prúd	Menovitý výkon	Sekundárny prúd: 5 A	Sekundárny prúd: 5 A	Sekundárny prúd: 1 A	Sekundárny prúd: 5 A	Sekundárny prúd: 5 A	Sekundárny prúd: 1 A
200 A	1,5 VA		G19009	G19209	G19599	19047	19247
200 A	2,5 VA		G19010	G19210	G19600	19048	19248
250 A	1,5 VA		G19011	G19211	G19601	19049	19249
	2,5 VA		G19012	G19212	G19602	19050	19250
	5 VA				G19603	19111	19175
300 A	1,5 VA		G19013	G19213	G19604	19051	19251
	2,5 VA		G19014	G19214	G19605	19052	19252
	5 VA	GV41-1904F	G19015	G19215	G19606	19053	19253
	10 VA		G19563		G19607
400 A	1,5 VA		G19016	G19216		19054	19254
	2,5 VA		G19017	G19217	G19608	19055	19255
	5 VA		G19018	G19218	G19609	19056	19256
	10 VA	GV41-2004H	G19094	G19294	G19610	19057	19257
500 A	1,5 VA		G19019	G19219
	2,5 VA		G19020	G19220	G19611	19058	19258
	5 VA		G19021	G19221	G19612	19059	19259
	10 VA	GV41-2104H	G19095	G19295	G19613	19060	19260
	15 VA				G19614	19061	19261
600 A	2,5 VA		G19022	G19222	G19615	19062	19262
	5 VA		G19023	G19223	G19616	19063	19263
	10 VA	GV41-2204H	G19024	G19224	G19617	19064	19264
	15 VA		G19097	G19297	G19618	19065	19265
750 A	2,5 VA		G19025	G19225	G19619	19066	19266
	5 VA		G19026	G19226	G19620	19067	19267
	10 VA		G19027	G19227	G19621	19068	19268
	15 VA		G19098	G19298	G19622	19069	19269
800 A	2,5 VA		G19028	G19228		19070	19270
	5 VA		G19029	G19229		19071	19271
	10 VA	GV41-2404H	G19030	G19230	G19643	19072	19272
	15 VA		G19031	G19231		19073	19273
1 kA	5 VA		G19032	G19232	G19625	19074	19274
	10 VA		G19033	G19233	G19626	19075	19275
	15 VA		G19034	G19234	G19627	19076	19276
1,2 kA	2,5 VA				G19629
	5 VA		G19035	G19235	G19630	19078	19278
	10 VA		G19036	G19236	G19631	19079	19279
	15 VA		G19037	G19237	G19632	19080	19280
	30 VA		G19100	G19300		19081	19281
1,25 kA	5 VA	GV41-2704F	G19038	G19238	G19634	19082	19282
	10 VA		G19039	G19239	G19635	19083	19283
	15 VA		G19040	G19240	G19636	19084	19284
	30 VA		G19101	G19301	G19637	19085	19285
1,5 kA	5 VA		G19041	G19241	G19639	19086	19286
	10 VA		G19042	G19242	G19640	19087	19287
	15 VA		G19043	G19243	G19641	19088	19288
	30 VA		G19102	G19302	G19642	19089	19289
1,6 kA	5 VA		G19044	G19244	G19656	19090	19290
	10 VA		G19045	G19245	G19644	19091	19291
	15 VA		G19046	G19246		19092	19292
	30 VA		G19103	G19303		19093	19293

Súbory na stiahnutie

Katalógový list

Katalógový list ASK 61.4

(PDF, 189 kB)

Pokyny

Návod pre meracie trafa MBS 1/2024

(PDF, 4.4 MB)

Výkresy

EPLAN - STEP súbor ASK 61.4

(STEP, 6.5 MB)

Ostatné

Technické informácie transformátorov prúdu MBS

(PDF, 317 kB)

Súvisiace produkty

Varianty: 4

Bloky skratovacích svoriek pre transformátory prúdu

Skratovacou svorkovnicou sa pohodlne a bezpečne skratujú prúdové transformátory pri potrebe odpojenia záťaže. Pripravenú sadu svorkovníc je možné jednoducho a rýchlo namontovať do rozvádzača a jednoduchým spôsobom pripojiť. Skladá sa z meracích bodov a páky na ovládanie odpojenia prúdového transformátora. Pri výbere je možné taktiež voliť medzi malou a veľkou sadou svorkovníc. Veľká sada sa od malej líši možnosťou odpojenia prívodného napätia, odpojenia nulového vodiča a pridanou svorkou zemniaceho vodiča.

od 54,62 EUR

od 67,18 EUR s DPH

Skladom v GHVDetail produktu

Varianty: 2

COUNTIS E5x Trojfázový nepriamy elektromer do panelu

Trojfázový merač činnej energie. Dovoľuje nepriame meranie do 9999 A s prevodom x/5A. Modely COUNTIS E50 a COUNTIS E53.

Skladom v GHVDetail produktu

DIRIS A20 Multifunkčný prístroj pre meracie transformátory

TRMS multimeter s 4kvadrantovým elektromerom pre meranie pomocou TRANSFORMÁTOROV PRÚDU. montáž do panelu s výrezom 92x92 mm. Voliteľná komunikácia MODBUS, pulzný výstup alebo alarmový kontakt.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

255 EUR

313,65 EUR s DPH

Skladom v GHVDetail produktu

Varianty: 2

DIRIS A30 Multifunkčný prístroj pre meracie transformátory

TRMS analyzátor siete a 4Q elektromer pre meranie pomocou TRANSFORMÁTOROV PRÚDU. Montáž do panelu s výrezom 92x92 mm. Voliteľne moduly MODBUS, ETHERNET, pulzný výstup, alarmový kontakt, analógový výstup, pamäť.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

od 321 EUR

od 394,83 EUR s DPH

Skladom v GHVDetail produktu

Varianty: 360

EQ 48/72/96/144 K

Analógové prístroje na meranie striedavého (AC) prúdu alebo napätia v plastovom puzdre.

od 29,40 EUR

od 36,16 EUR s DPH

Skladom v GHVDetail produktu

PEM353 Digitálny panelový multimeter a analyzátor siete

Štvorkvadrantové meranie všetkých veličín v triede presnosti 0,5s (podľa IEC 62053-22) a pracovným rozsahom teplôt -25...+55°C. Harmonická analýza napätia a prúdu do 31. harmonickej. 4xdigitálny vstup, 2xdigitálny releový výstup, rozhranie Modbus/RTU, BACnet MS/TP, DNP.

217 EUR

266,91 EUR s DPH

Skladom v GHVDetail produktu

PEM353-N Digitálny panelový multimeter a analyzátor siete

Štvorkvadrantové meranie všetkých veličín v triede presnosti 0,5s (podľa IEC 62053-22) a pracovným rozsahom teplôt -25...+55°C. Meranie prúdu v N vodiči. Záznamník pre 5 záznamníkov s 16 meracími kanálmi. Harmonická analýza napätia a prúdu do 31. harmonickej. 4xdigitálny vstup, 2xdigitálny releový výstup, rozhranie Modbus/RTU, BACnet MS/TP, DNP.

259 EUR

318,57 EUR s DPH

Skladom v GHVDetail produktu

Varianty: 8

Plombovací krýtka pro marací transformátory

Volitelné příslušenství. Slouží pro zaplombování kontaktů na měřicím transformátoru.

od 1,46 EUR

od 1,80 EUR s DPH

Skladom v GHVDetail produktu

Mohlo by vás zaujímať

Podujatia

69. Stretnutie elektrotechnikov SolidTeam Šternberk

14.04.2026

Pozývame Vás na 69. konferenciu elektrotechnikov, určenú pre revíznych technikov, projektantov, podnikateľov a pracovníkov v oblasti elektrotechniky. Uskutoční sa 14. apríla 2026 v MKZ (Mestské kultúrne...

69. Stretnutie elektrotechnikov SolidTeam Ostrava

15.04.2026

Pozývame Vás na 69. konferenciu elektrotechnikov, určenú pre revíznych technikov, projektantov, podnikateľov a pracovníkov v oblasti elektrotechniky. Ktorá sa uskutoční 15. apríla 2026 v Ostrave -...

Všetky udalosti

Mimoriadne akcie

Akciová ponuka meracích prístrojov CHAUVIN ARNOUX do 30.6.2026

01.03.2026 - 30.06.2026

Akčná ponuka meracích prístrojov FLUKE do 30.7.2026

01.03.2026 - 30.07.2026

Všetky akcie

Novinky

Nová kompaktná termokamera ECO-Lite

02.03.2026

Za cenu štandardného bezkontaktného teplomera získate plnohodnotnú termokameru. Eco-Lite ponúka infračervené rozlíšenie 96 × 96 px, teplotný rozsah od −20 °C do 550 °C a vysokú citlivosť

Novinka Fluke 15B+ a Fluke 17B+

15.10.2025

Spoločnosť Fluke dopĺňa rad základných kompaktných digitálnych multimetrov. K základnému modelu Fluke 107 teraz pribudli modely Fluke 15B+ a Fluke 17B+ s meraním napätia do 1000 V a bezpečnostnou...

Všetky novinky

Odborné články

BENDER EDGE500IP: nielen prevodník rozhrania, ale aj výkonný nástroj pre správu a údržbu dôležitých napájacích obvodov

06.03.2026

Spoločnosť Bender, popredný svetový výrobca prístrojov pre elektrickú bezpečnosť v napájacích sústavách, predstavil v minulom roku novinku pre komunikáciu ako s prístrojmi Bender, tak aj s prístrojmi...

Profilové prípojnice ako bezpečný základ rozvodu vysokých prúdov v priemyselných rozvádzačoch

03.03.2026

Digitalizácia priemyslu, rastúci výkon technológií a vyššie nároky na dostupnosť prevádzkových systémov kladú stále väčší dôraz aj na samotný základ rozvádzačov – bezpečný a spoľahlivý rozvod elektrickej...

Všetky odborné články

ASK 61.4 - Zásuvný merací transformátor prúdu

Varianty k produktu ASK 61.4 - Zásuvný merací transformátor prúdu (235)

Voliteľné príslušenstvo k ASK 61.4 - Zásuvný merací transformátor prúdu

Popis produktu

Zásuvný merací transformátor pre primárne menovité prúdy od 200 do 1600 A, sekundárne prúd 1 alebo 5 A, menovité výkony 1,5 až 30 VA, k dodaniu v triedach presnosti 0,5, 0,5S a 1.

Všeobecné vlastnosti

Technické parametre

Parametry

Parametre variant k ASK 61.4 - Zásuvný merací transformátor prúdu

Súbory na stiahnutie

Súvisiace produkty

Mohlo by vás zaujímať

Podujatia

Mimoriadne akcie

Novinky

Odborné články

Informácie o cookies

Nastavenia

Technické cookies

Analytické cookies

Reklamné cookies
