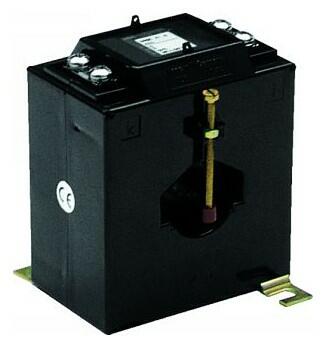

ASK 41.6 - Zásuvný merací transformátor prúdu

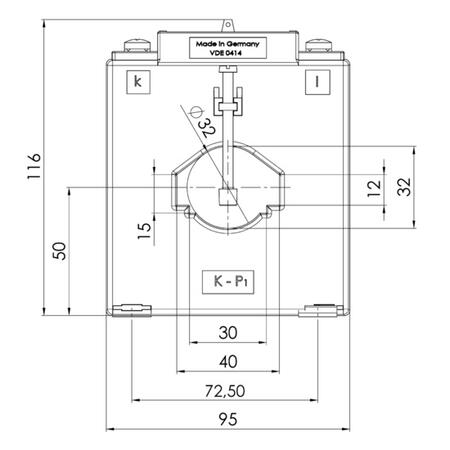

Primárny vodič Ø: max 32 mm
Primárne pas 1: 40 x 12 mm
Primárne pas 2: 30 x 15 mm
Šírka: 95 mm
Výška: 116 mm

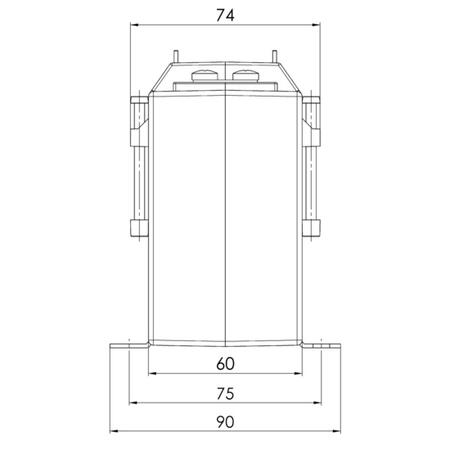

Hĺbka: 74 mm

Varianty k produktu ASK 41.6 - Zásuvný merací transformátor prúdu (117)
Popis produktu
Zásuvný merací transformátor pre primárne menovité prúdy od 50 do 1000 A, sekundárne prúd 1 alebo 5 A, menovité výkony 1,5 až 30 VA, k dodaniu v triedach presnosti 0,5, 0,5S a 1.
Uchytenie transformátora je možné vykonať pomocou upevňovacích pätiek, ktoré sú súčasťou dodávky.
Všeobecné vlastnosti
- Men. trvalý tepelný prúd Icth: 1,0 x IN
- Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
- Nadprúdové číslo: FS5
- Men. dynamický prúd Idyn: 2,5 x Ith
- Max. prevádzkové napätie Um: 0.72 kV
- Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
- Menovitý kmitočet: 50 Hz
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Rozsah pracovných teplôt: -5 ° C do + 40 ° C
- Rozsah skladovacích teplôt: -25 ° C do + 70 ° C
Technické parametre
Parametry
Primárny vodič Ø (max) | 32 mm |
---|---|
Primárny pas | 40x12 mm 30x15 mm |
Šírka | 95 mm |
Parametre variant k ASK 41.6 - Zásuvný merací transformátor prúdu
