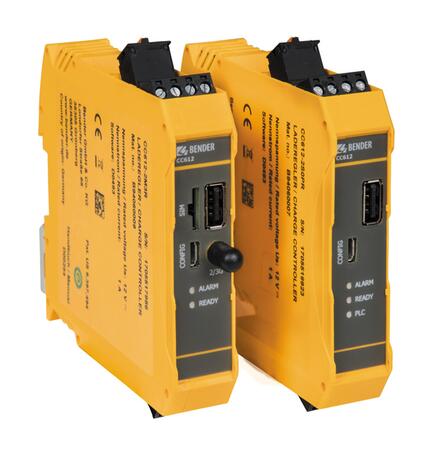

CC612 - Regulátor nabíjania pre nabíjacie stanice elektromobilov
Regulátor nabíjania pre verejné aj domáce nabíjacie stanice elektromobilov a stanice integrované do siete verejného osvetlenia
Regulátor nabíjania z AC a 3NAC sietí do 80 A s možnosťou pripojenia do siete pomocou vstavaného 3G/4G modulu alebo externe USB ethernet/WiFi karty a autorizáciou pomocou RFID kariet.
Dopyt na produktPorovnať
Nahradené produktmi
Regulátor nabíjania pre verejné a domáce nabíjacie stanice z AC a 3NAC sietí do 80 A s možnosťou komunikácie 4G, ethernet a USB a s autorizáciou pomocou RFID kariet. Protokoly OCPP 1.5 a 1.6, eternet Modbus RTU, Modbus TCP a PLC.
Regulátor nabíjania pre domáce nabíjacie stanice z AC a 3NAC sietí do 80 A s komunikáciou ethernet, USB, CP/CC, Modbus RTU a PLC (v závislosti na prevedení).
Regulátor nabíjania pre verejné a domáce nabíjacie stanice z AC a 3NAC sietí do 80 A s možnosťou komunikácie 4G, ethernet, WiFi a USB a s autorizáciou pomocou RFID kariet. Protokoly OCPP 1.5 a 1.6, eternet Modbus RTU, Modbus TCP a PLC. V prevedení dosky plošných spojov.
Popis produktu
- Regulátor nabíjania podľa IEC 61851-22 režim 3
- Pre jednofázové a trojfázové siete
- Správa komunikácie medzi vozidlom a stanicou (kontakt riadenia CP, senzor priblíženia PP)
- Implementovaný štandard OCPP
- USB rozhranie pre komunikáciu cez WiFi alebo Ethernet
- Rozhranie pre elektromery eHZ alebo Modbus (podľa prevedenia)
- Voliteľne pripojiteľný DC merací prúdový transformátor dovoľuje použitie prúdového chrániča typu A
- Voliteľne integrovaný 4G modem s implementovaným OCPP
- Voliteľne integrovaná komunikačná linka ISO/IEC 15118 (PLC) pre riadenie a kontrolu zapojenia, dobíjania a záťaže
- Plná podpora OCPP Remote a inteligentnej siete Smart Grid
- Podpora autorizácie pomocou RFID modulov s displejom
- Kompatibilný so všetkými elektromobilmi na trhu
Rozšírené informácie
Regulátor nabíjania CC612 je centrálnym prvkom nabíjacích staníc pre elektromobily v rôznych prevedeniach (stojanové stanice, stanice na stenu, stanice na stĺpoch verejného osvetlenia apod.). Riadi funkciu stanice v súlade s IEC 62196, IEC 61851-1 a IEC 61851-22.
Svojim jednoduchým designom a kompaktnými rozmermi umožňuje konštruovať chytré, malé a efektívne nabíjajúce stanice. Prístroj je vybavený rozhraním pre pripojenie elektromeru, ktoré môže byť v závislosti na prevedení buď optické pre digitálne eHZ prístroje, alebo v prevedení pre protokol Modbus. Obe varianty prístroja môžu voliteľne podporovať rozhranie S0.
Pre vonkajšiu komunikáciu slúži systém s prevereným komunikačným protokolom OCPP vo verzii 1.5, vďaka čomu je prístroj kompatibilný so všetkými elektromobilmi na trhu (testované so systémami poskytovateľov Vattenfall, Bosch, DRIIVZ a NTT). Regulátor je možné prevádzkovať v režime "always on", v kterom je stále pripojený k mobilnej seti. Podporované štandardy sú 2.5G Edge a 3G UMTS a 4G, pripojenie vyžaduje SIM kartu (nieje súčasťou dodávky). Obsluhu užívateľovi uľahčuje autorizácia pomocou čítačky RFID čipov s LED signalizáciou. Nabíjanie sa dá spustiť priložením schválenej RFID karty u čítačky, a tiež aj vzdialene cez OCPP. Autorizovať karty je možné vzdialene cez OCPP, alebo v offline režime pomocou lokálneho zoznamu kariet v prístroji (whitelist). Je možné nastaviť aj nabíjanie celkom bez autorizácie.
Aplikácie
- AC a 3NAC nabíjacie stanice do 80 A
- Domáce nabíjacie stanice bez autorizácie
- Verejné a podnikové nabíjacie stanice s autorizáciou
- Nabíjacie stanice integrované do siete verejného osvetlenia
Funkcie

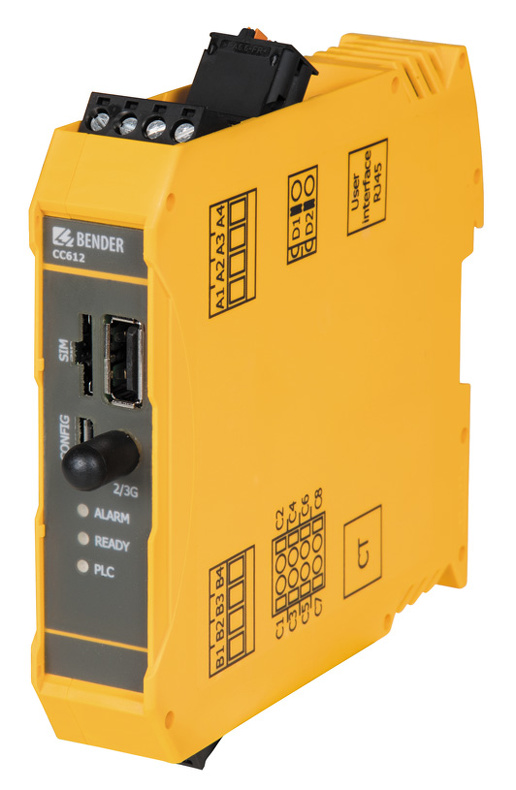

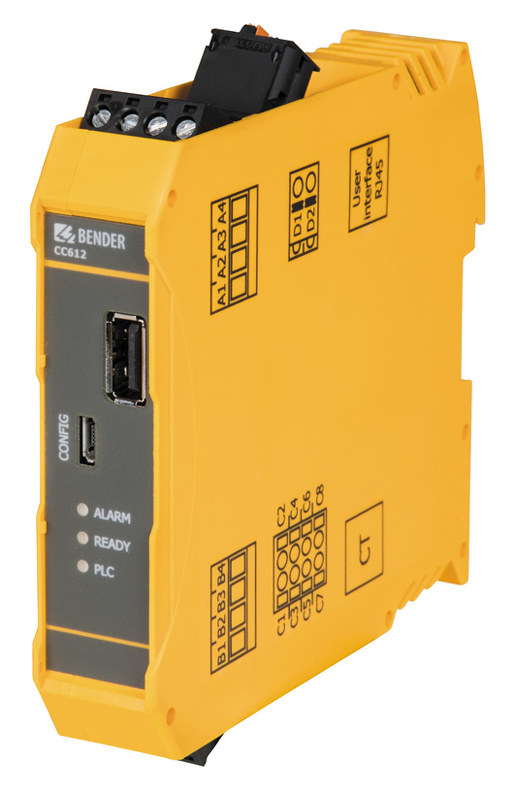

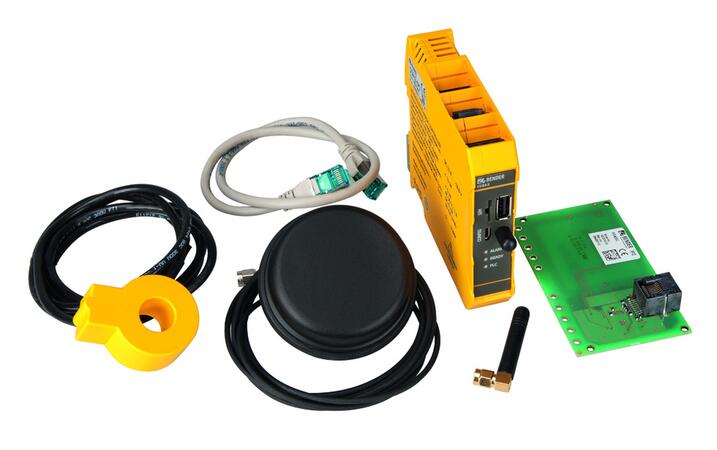

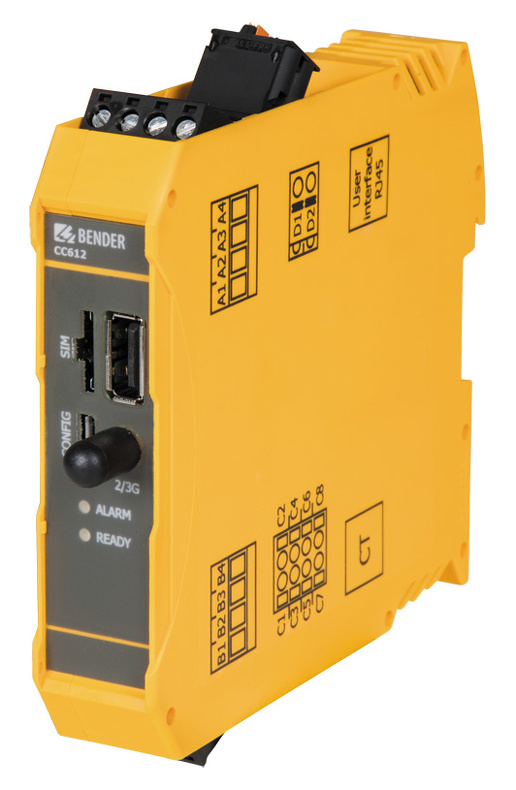

Regulátor riadi stýkačom pripojenie nabíjacieho obvodu (zásuvka typu 1 alebo 2) a akčným členom uzamyká kábel v priebehu nabíjania. Pre ovládanie stýkaču slúži vstavané relé s napäťovým signálom do 30 V. Pokiaľ je v stanici vyžadovaný elektromer, dajú sa použiť buď elektromery EMH eHZ, alebo elektromery s rozhraním Modbus. V prípade verzie pre eHZ elektromer je prepojenie prevedené káblom RJ10, pri prevedení pre Modbus sú použité univerzálne vstupy prístroju. Tie sa dajú využiť taktiež pre komunikáciu s elektromermi s rozhraním S0. Na prednej strane prístroja sú dva USB konektory, slot pre kartu SIM a konektor antény. USB slot USB 1 slúži pre pripojenie periférií (napr. WiFi alebo Ethernet modulu), micro USB slot CONFIG slúži pre konfiguráciu a softwarové aktualizácie zariadenia. SIM kartu je možné chrániť kódom PIN, ktorý sa dá nastaviť webovým rozhraním pre konfiguráciu, spoločne s nastavením siete.
Konektor CT na spodnej strane prístroja slúži pre pripojenie tieneného meracieho DC prúdového transformátora pre monitorovanie porúch AC nabíjacej stanice. S použitím tejto funkcie sa dá v nabíjacej stanici použíť menej nákladný prúdový chránič typu A namiesto inak nezbytného chrániča typu B.
Voliteľnou variantou komunikácie medzi prístrojom a stanicou je komunikácia po napájacej sieti Powerline Communication (PLC) podľa ISO/IEC 15118.
Pokiaľ je vyžadovaná autorizácia užívateľa pred nabíjaním, prístroj umožňuje identifikáciu pomocou RFID karty. Čítačka kariet je samostatná DPS, ktorá má byť umiestnená vo vzdialenosti aspoň 20 mm od kovových súčástí stanice, najlepšie pod polopriehľadnou časťou krytu (čítačka indikuje činnosť tromi LED). Modul je s regulátorom prepojený káblom RJ45. Čitačka kariet umožňuje pripojenie displeju pre zobrazenie detailných informácií.
Regulátor je možné použiť aj v staniciach s pevným káblom typu 1 alebo 2 bez akčného člena.
Normy
CC612 EV odpovedá požiadavkom:
- DIN EN ISO 15118:2015 (verze s PLC)
- EN 61851-1:2011
- EN 61851-22:2002
- EN 60950-1:2006+A11:2009+A1:2010+A12:2011+AC:2011+A2:2013
- EN 62020:1998+A1:2005 (verze Master)
- EN 301 511:2003-032015-06 (verze Master)
- EN 301 489-1 V1.9.2 (verze Master)
- EN 301 489-7 V1.3.1 (verze Master)
- ČSN EN 61800-5-1 ed.2
- ČSN EN 62752
- ČSN 33 2000-7-722 ed.2.
Rozmery puzdra CC612
Technické parametre
| Izolácia podľa IEC 60664-1/IEC 60664-3 | |
| Menovité napätie izolácie | 12,5 V |
|---|---|
| Menovité impulzné výdržné napätie | 800 V |
| Kategória prepätia | III |
| Stupeň znečistenia | 3 |
| Oblastť použitia | ≤ 2000 m n.m. |
| Napájacie napätie | |
| Menovité napájacie napätie US | DC 12 V |
|---|---|
| Rozsah napájacieho napätia | DC 11,4…12,6 V |
| Menovitý prúd | 1 A |
| Merací rozsah DC senzoru | |
| Merací rozsah | 100 mA |
|---|---|
| Hodnota odozvy reziduálneho prúdu IΔn | DC 6 mA |
| Tolerancia odozvy IΔn | -50...0 % |
| Hodnota reštartovacej sekvencie | |
| DC 6 mA | < 3 mA |
|---|---|
| Parametre bezdrôtových sietí | |
| Kmitočetové pásma | 850/900/1800/1900 MHz |
|---|---|
| Zisk antény | ≤ 2,5 dBi |
| Impedancia | 50 Ω |
| Prenosové rýchlosti |
GPRS: UL 85,6 kBit/s; DL 85,6 kBit/s |
| Vlastná spotreba | < 5 mW |
| Maximálna spotreba | < 11 mW |
| Typ antény | Phoenix Contact model PSI-GSM/UMTS-QB-ANT-2313371 |
| Vstupy/výstupy a ovládanie | |
| LED ALARM | žltá |
|---|---|
| LED READY | zelená |
| LED PLC (pouze verzie s PLC) | zelená |
| USB rozširujúce rozhranie (Ethernet, WiFi, ...) | USB konektor typu A |
| CONFIG (rozhranie pre nastavenie) | micro USB typu AB |
| SIM karta | micro SIM |
| Svorky A: | |
| A1 | akčný člen IN |
| A2 |
akčný člen + |
| A3 |
výstup vyťaženia akčného člena |
| A4 |
akčný člen - |
| Svorky B: | |
| B1 | +12 V IN |
| B2 | 0 V |
| B3 | Relé 1 NO |
| B4 | Relé 1 NO |
| Svorky C: | |
| C1 | senzor priblíženia PP |
| C2 | kontakt riadenia (voliteľne Powerline Communication PLC podľa ISO/IEC 15118) |
| C3 | Relé 2 NO |
| C4 | Relé 2 NO |
| C5 | Vstup 1+ |
| C6 | Vstup 1- |
| C7 | Vstup 2+ |
| C8 | Vstup 2- |
| CT | merací prúdový transformátor |
| Meter | rozhranie elektromera |
| User interface | rozhranie komunikácie s užívateľom RJ45 |
| Spínacie prvky | |
| Relé 1 | nastaviteľné |
|---|---|
| Relé 2 | nabíjací stýkač |
| Spínacie prvky | 2 x 1 N/O kontakty |
| Pracovný režim | N/C režim |
| Doba elektrickej životnosti | 10 000 cyklov zopnutia |
| Parametre kontaktov podľa IEC 60947-5-1 | |
| Menovité operačné napätie Ue | 30 V |
|---|---|
| Menovitý operačný prúd Ie | 1 A |
| Menovité napätie Ui |
32 V |
| Vstup 1 a Vstup 2 | |
| Vstupné napätie | DC 11,4 V...25,2 V |
|---|---|
| Vstupný prúd | 1,72...3,81 mA |
| Mechanické vlastnosti, klimatické podmienky, EMC | |
| EMC | IEC 61851-22 + ETSI EN 301 489-1 |
|---|---|
| Teplota okolia pri prevádzke | -30...+70°C |
| Klimatická trieda podľa IEC 60721: | |
| Statické použitie (IEC 60721-3-3) | 3K5 (bez orosenia a inovate) |
| Preprava (IEC 60721-3-2) | 2K3 |
| Dlhodobé skladovanie (IEC 60721-3-1) | 1K4 |
| Klasifikácia mechanickej odolnosti podľa IEC 60721: | |
| Statické použitie (IEC 60721-3-3) | 3M4 |
| Preprava (IEC 60721-3-2) | 2M2 |
| Skladovanie (IEC 60721-3-1) | 1M3 |
| Pripojenie | |
| Typ pripojenia (blok svoriek C) | pružinové svorky |
|---|---|
| Vlastnosti pripojenia: | |
| jednoduchý vodič/splietané lanko | 0,2…1,5 mm² |
| splietané lanko s dutinkou bez izolácie | 0,25…1,5 mm² |
| splietané lanko s dutinkou s izoláciou | 0,25…0,75 mm² |
| Dĺžka odizolovania vodiča | 10 mm |
| Sila pre otvorenie | 0,5 - 0,6 Nm |
| Typ pripojenia (blok svoriek A a B) | skrutkové svorky |
| Vlastnosti pripojenia : | |
| jednoduchý vodič/splietané lanko | 0,2…2,5 mm² |
| splietané lanko s dutinkou bez izolácie | 0,25…2,5 mm² |
| splietané lanko s dutinkou s izoláciou | 0,25…1,5 mm² |
| Dĺžka odizolovania vodiča | 7 mm |
| Všeobecné dáta | |
| Pracovný režim | trvalá prevádzka |
|---|---|
| Stupeň krytia | IP20 |
| Montáž na DIN lištu | IEC 60715 |
| Hmotnosť | 160 g |
