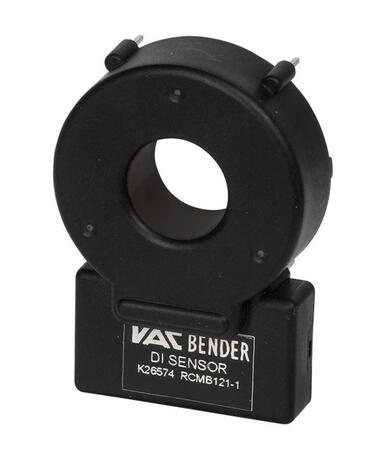

RCMB121 - Monitor reziduálních proudů
Monitor AC/DC reziduálnych prúdov pre kompaktné nabíjacie stanice elektromobilov.
Monitor AC/DC reziduálnych prúdov pre kompaktné nabíjacie stanice elektromobilov vrátane riadiacich jednotiek integrovaných v nabíjacích kábloch.
Dopyt na produktPorovnať
Varianty k produktu RCMB121 - Monitor reziduálních proudů (1)
Výstup dle UL 20 mA AC
Popis produktu
- Prevedenie podľa normy IEC 62752 alebo podľa normy UL 2231
- Frekvenčný rozsah DC do 2 kHz
- Záťažový prúd do 80 A RMS (jednofázový) alebo 3x 32 A RMS (trojfázový)
- Výstupy pre 6 mA DC a 30 mA RMS (IEC verzia) alebo pre 5 mA RMS a 20 mA RMS (UL verzia)
- Výstup pre signalizáciu poruchy (monitorovanie vlastnej funkcie a test funkcie)
- Rozlíšenie merania 0,2 mA
- Rozsah reziduálneho prúdu 0…300 mA
- Robustná konštrukcia vhodná pre ovládacie jednotky v nabíjacích kábloch IC-CPD
- Odolný voči pôsobeniu vonkajších polí, použiteľný aj v silno elektricky zarušenom prostredí
- Úspora nákladov pri použití v kombinácií s prúdovým chráničom typu A oproti inak vyžadovanému typu B
- Optimalizované na rýchlu a nízkonákladovú montáž
- Kompaktné rozmery 50 x 35 x 14 mm pre povrchovú montáž
Rozšírené informácie
Aplikácia
- Kompaktná nabíjacia stanica pre firmy a domácnosti
- Nabíjacie jednotky integrované v nabíjacích kábloch
- Nabíjacia stanica v sieťach bez prúdových chráničov typu B
Funkcia
Podľa IEC 62752 a IEC 60364-7-772 vyžaduje nabíjanie elektrovozidiel monitory reziduálnych prúdov za účelom predchádzania nebezpečenstva v situácií, kedy je batéria vozidla (DC) pripojená k domovskému zdroju nabíjania (AC). Monitory AC/DC reziduálnych prúdov sa používajú tam, kde dochádza k prepojeniu AC obvodov s DC obvodmi a tým k vzniku unikajúcich prúdov.
Inštalácia nabíjacej DC stanice preto vyžaduje aj detekciu DC prúdov, čo štandardne vyžaduje významne drahší prúdový chránič typu B, oproti v domácnostiach štandardne používanému typu A. S použitím monitora AC/DC reziduálnych prúdov postačuje chránič typu A, čo významne znižuje náklady na inštaláciu.
Prístroj monitoruje súčasne DC aj AC prúdy, ktoré prechádzajú fázovými vodičmi a nulovým vodičom. V prípade výskytu prúdov nad danými medzami môže zariadenie prostredníctvom výstupov obvody odpojiť. Výstupy sú tri, zvlášť pre poruchu zariadenia, AC prúd a DC prúd. Pretože sa reziduálne prúdy objavujú iba v prípade porúch a sú väčšinou v rade mA, je veľmi dôležitá meracia presnosť a rýchla odozva.
Normy
RCMB121 odpovedá normám:
- IEC 61800-5-1
- ČSN EN 61800-5-1 ED.2
- IEC 62752
- ČSN EN 62752
- IEC 60364-7-722
- ČSN 33 2000-7-722
Rozmery
Technické parametre
Parametry
| Výstupné relé | Do |
|---|---|
| Distribučná sieť TN/TT |  Ano |
| Distribučná sieť IT |  Ne |
| Charakteristika reziduálneho prúdu AC, A | Ano |
| Charakteristika reziduálneho prúdu AC, A, B | Ano |
| Frekvenčný rozsah | 0 Hz … 2 kHz |
| Počet meracích kanálov | 1 |
| Montáž na DIN lištu | NE |
| Montáž pomocou skrutiek | na DPS |
| Rozhranie NFC | Ne |
| Rozsah pracovných teplôt | -40 °C … 85 °C |
| Poznámka | Prahové hodnoty lΔn1: 6mA DC (IEC verzia), 5mA RMS (UL verzia), Prahové hodnoty lΔn2: 30mA RMS (IEC verzia), 20mA RMS (UL verzia) |
| Hodnoty prúdov | |
| Primárny menovitý RMS prúd (1 fázový/3 fázový) IP | 80/40 A |
|---|---|
| Reziduálny prúd 1 (DC/RMS) (IEC/UL) IΔN1 | 6/5 mA |
| Reziduálny prúd 2 (RMS/RMS) (IEC/UL) IΔN2 | 30/20 mA |
| Rozsah reziduálneho prúdu 1 IΔN1tol | -30…0 % |
| Rozsah reziduálneho prúdu 2 (DC až 1 kHz) IΔN2tol | -20…0 % |
| Rozsah reziduálneho prúdu 2 (1 kHz až 2 kHz) IΔN2tol | -20…+50 % |
| Presnosť | |
| Špičkový rozsah meraných hodnôt IΔN,max | -300…+300 mA |
|---|---|
| Rozlíšenie | < 0,2 mA |
| Doba odozvy | Podľa IEC 62752 5.3.11 (rev. september 2012) |
| Šírka pásma | DC 2 kHz |
| Všeobecná dáta | |
| Teplota okolia pri prevádzke | -40…85 °C |
|---|---|
| Teplota okolia pri skladovaní | -40…85 °C |
| Hmotnosť | 23 g |
| Napájacie napätie | 4,8…5,2 V |
| Vzdušná vzdialenosť (komponenty bez spájkovacích plôch) | nejde aplikovať s izolovaným káblom |
| Povrchová cesta (komponenty bez spájkovacích plôch) | nejde aplikovat s izolovaným káblom |
| Charakteristiky výstupov s otvoreným kolektorom | |
| Napätie kolektor-emitor | 40 V |
|---|---|
| Kolektorový prúd | 50 mA |
| Ďalšie údaje (podľa typu testovania) | |
| Maximálne napájacie napätie (bez funkcie) | 7 V |
|---|---|
| Maximálne menovité napätie (primárneho vodiča) | 300 V |
| Teplotný posun rozlíšenia | tbd ppm/K |
| Mechanická odolnosť podľa M3209/3 (DIN 60068-2-6: 2010), nastavení: 10…2000 Hz, 1min/Octave, 2 hodiny | tbd g |
