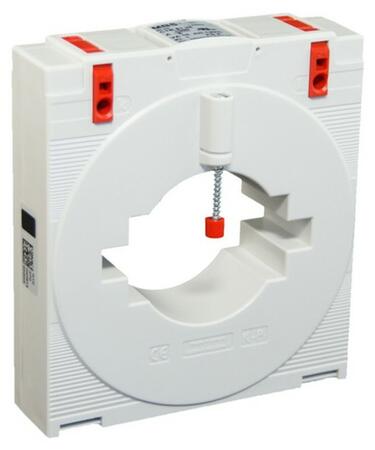

CTB 81.35 - Merací transformátor prúdu násuvný

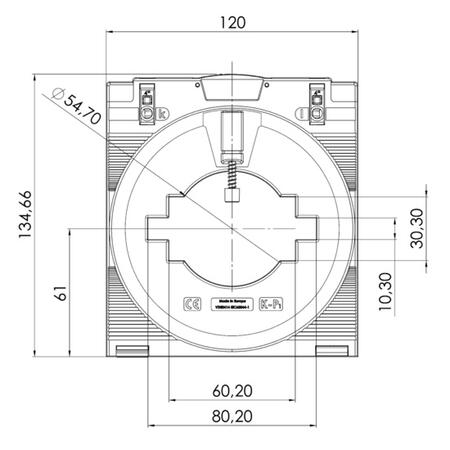

Primárny vodič Ø: max 54,7 mm
Primárny pás 1: 80 x 10 mm
Primárny pás 2: 60 x 30 mm
Šírka: 120 mm
Výška: 134,66 mm

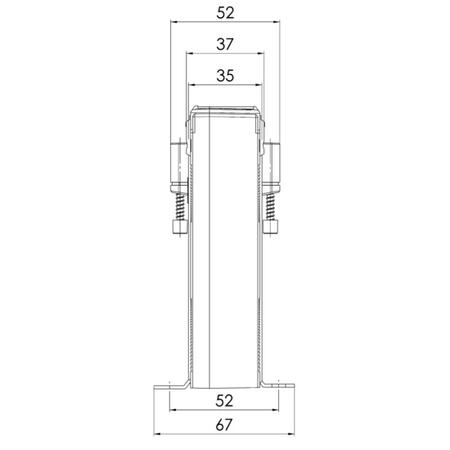

Hĺbka: 52 mm
Varianty k produktu CTB 81.35 - Merací transformátor prúdu násuvný (146)
Převod transformátoru: 600/5A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Podle normy UL(Amerika)
Převod transformátoru: 800/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5S
Převod transformátoru:800/5A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Podle normy UL(Amerika)
Převod transformátoru: 800/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5
Podle normy UL(Amerika)
Převod transformátoru:800/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 1
Podle normy UL(Amerika)
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5S
Převod transformátoru:1000/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5
Podle normy UL(Amerika)
Převod transformátoru:1000/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 1
Podle normy UL(Amerika)
Převod transformátoru:1200/1A
Jmenovitý výkon: 10 VA
Třída přesnosti: 1
Podle normy UL(Amerika)
Převod transformátoru:1200/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 1
Podle normy UL(Amerika)
Převod transformátoru:1500/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5
Podle normy UL(Amerika)
Převod transformátoru:1500/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 1
Podle normy UL(Amerika)
Převod transformátoru:1500/5A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Podle normy UL(Amerika)
Voliteľné príslušenstvo k CTB 81.35 - Merací transformátor prúdu násuvný
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Zjistit více
Zjistit více
Popis produktu
Násuvný merací transformátor s certifikáciou UL pre primárne menovité prúdy od 400 do 2000 A, sekundárny prúd 1 alebo 5 A, menovité výkony 2,5 až 15 VA, k dodaniu v triedach presnosti 0,5 a 1.

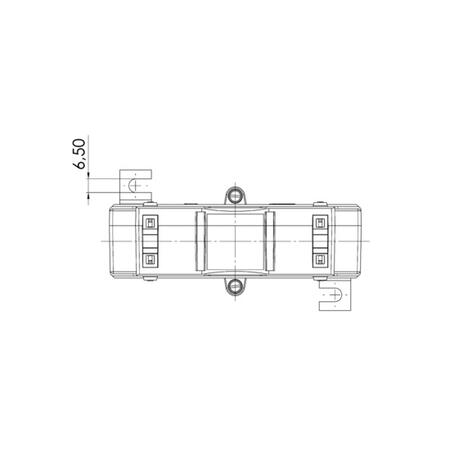

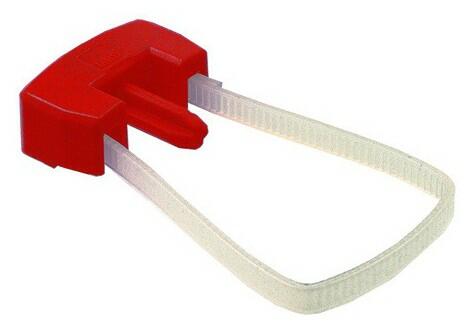

Uchytenie sa robí pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky, alebo špeciálnou rychloupínacou príchytkou k primárnemu vodiču.Merací transformátor rady CTB umožňuje pripojenie sekundárnych vodičov pomocou bezšroubových svoriek technologie "Cage Clamp®". Jedná sa o inovatívne, bezúdržbové a čas šetriace pripojenie pevných aj lankových vodičov do 4mm2, ktoré je naviac možné pripojit k transformátoru zvrchu alebo zpredu.
Všeobecné vlastnosti
- Men. trvalý tepelný prúd Icth: 1,2 x IN
- Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
- Nadprúdové číslo: FS5
- Men. dynamický prúd Idyn: 2,5 x Ith
- Max. prevádzkové napätie Um: 1,2 kV
- Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
- Menovitý kmitočet: 50/60 Hz
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Rozsah pracovných teplot: -5°C až +50°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické parametre
Parametry
Primárny vodič Ø (max) | 54,7 mm |
---|---|
Primárny pas | 80x10 mm 60x30 mm |
Šírka | 120 mm |
Parametre variant k CTB 81.35 - Merací transformátor prúdu násuvný
Súvisiace produkty
Trojfázový merač činnej energie. Dovoľuje nepriame meranie do 9999 A s prevodom x/5A. Modely COUNTIS E50 a COUNTIS E53.
V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
TRMS analyzátor siete a 4Q elektromer pre meranie pomocou TRANSFORMÁTOROV PRÚDU. Montáž do panelu s výrezom 92x92 mm. Voliteľne moduly MODBUS, ETHERNET, pulzný výstup, alarmový kontakt, analógový výstup, pamäť.
V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Analógové meracie prístroje na meranie striedavých prúdov a napätí s elektromagnetickým meracím ústrojenstvom, stupnica 90°.
Štvorkvadrantové meranie všetkých veličín v triede presnosti 0,5s (podľa IEC 62053-22) a pracovným rozsahom teplôt -25...+55°C. Harmonická analýza napätia a prúdu do 31. harmonickej. 4xdigitálny vstup, 2xdigitálny releový výstup, rozhranie Modbus/RTU, BACnet MS/TP, DNP.
Štvorkvadrantové meranie všetkých veličín v triede presnosti 0,5s (podľa IEC 62053-22) a pracovným rozsahom teplôt -25...+55°C. Meranie prúdu v N vodiči. Záznamník pre 5 záznamníkov s 16 meracími kanálmi. Harmonická analýza napätia a prúdu do 31. harmonickej. 4xdigitálny vstup, 2xdigitálny releový výstup, rozhranie Modbus/RTU, BACnet MS/TP, DNP.

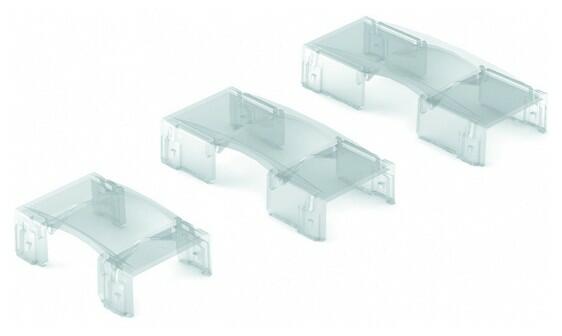

Volitelné příslušenství. Slouží pro zaplombování kontaktů na měřicím transformátoru.
