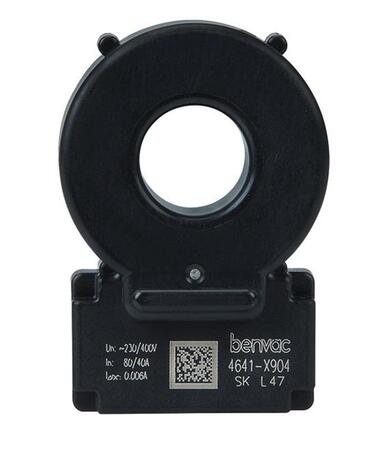

RDC121 - Monitor reziduálnych prúdov

Monitor reziduálnych prúdov citlivých na jednosmernú zložku v prevedení na DPS

Monitor reziduálnych prúdov citlivý na jednosmernú zložku pre nabíjacie stanice elektromobilov podľa novej normy IEC 62955, mód 3. Prevedenie s integrovaným meracím prúdovým transformátorom na montáž na dosku plošných spojov.

Cena 21 EUR
25,83 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (2)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu RDC121 - Monitor reziduálnych prúdov (2)

RDC121-4 Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RDC121-4
Norma IEC 62955, mód 3 (pouze DC)
Idn: 6 mA DC
Us: 4,8...5,2 V
In = 40/80 A
Měřicí rozsah Idn = +/- 300 mA DC
Výstup s otevřeným kolektorem, PWM výstup
OBJ: B94042493
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
21 EUR/ks
25,83 EUR s DPH
Porovnání
+-
Košík
RDC121-5S Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RDC121-5S
Normy IEC 62955, mód 3 (pouze DC) a UL2231
Idn: 6 mA DC a 20 mA rms
Us: 4,8...5,2 V
In = 40/80 A
Měřicí rozsah Idn = +/- 300 mA DC
Výstup s otevřeným kolektorem, PWM výstup
OBJ: B94042448
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

Monitor reziduálnych prúdov RDC121 v kombinácii s prúdovým chráničom typu A je určený na detekciu jednosmernej zložky prúdu v striedavých nabíjacích systémoch elektrických vozidiel.

  • Tri výstupy (DC1, DC2, chyba prístroja)
  • Merací rozsah DC ±300 mA
  • Presnosť merania reziduálnelho prúdu 0,2 mA
  • Záťažový prúd do 40 A r.m.s. (jednofázová sieť) alebo 80 A r.m.s. (trojfázová sieť)
  • Výstup pre signalizáciu chyby prístroja (na základe trvalého vnútorného monituoringu funkcií prístroja)
  • PWM výstup pre vyčítanie hodnoty reziduálneho prúdu
  • Vysoká odolnosť voči rušeniu
  • Široký rozsah použitia v rôznych prostrediach (napr. v miestach so silným elektromagnetickým polom)
  • V aplikáciách navrhnutých v súlade s normou DIN EN 61851 alebo IEC 62955 môže prístroj slúžiť ako RDC-M modul (residual direct current monitoring module). Vďaka tejto funkcii je možné v nabíjacej stanici použiť menej nákladný prúdový chránič typu A namiesto inak nevyhnutného chrániča typu B.

Rozšírené informácie

Aplikace

  • Kompaktní nabíjecí stanice pro firmy i domácnosti
  • Nabíjecí jednotky integrované v nabíjecích kabelech
  • Nabíjecí stanice v sítích bez proudových chráničů typu B

Funkce

V souladu s příslušnými normami je při nabíjení elektrovozidel nezbytné monitorovat reziduální proudy za účelem předcházení nebezpečí v situaci, kdy je baterie vozidla (DC) připojena k domovnímu zdroji nabíjení (AC). Monitory AC/DC reziduálních proudů se používají tam, kde dochází k propojení AC obvodů s DC obvody a tím ke vzniku unikajících proudů. Obvody nabíjecí stanice vyžadují detekci DC proudů, což vyžaduje instalaci dražšího proudového chrániče typu B oproti typu A standardně používanému v domácnostech. Avšak s použitím monitoru AC/DC reziduálních proudů postačuje chránič typu A, což významně snižuje náklady na instalaci.

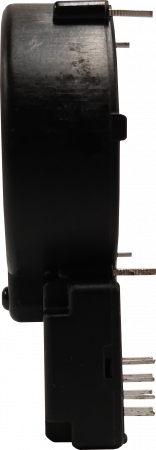

RDC121 najde uplatnění všude tam, kde prostorové poměry umožňuji osadit na desku plošného spoje přístroj s integrovaným měřicím transformátorem. Monitorované vodiče musí v takovém případě procházet přímo deskou plošného spoje.

Přístroj je určen k monitorování DC proudů, které procházejí fázovými vodiči a nulovým vodičem. V případě výskytu proudů nad danými mezemi může prostřednictvím výstupů odpojit nabíjecí obvody. Přístroj má samostatné výstupy pro poruchu zařízení a pro překročení hodnoty reakce DC proudu. Protože se reziduální proudy objevují pouze v případě poruch a jsou většinou v řádu mA, je velmi důležitá přesnost měření a rychlá odezva.

Normy

RDC121 odpovídá požadavkům:

  • IEC 62955, mód 3
  • IEC 60364-7-722
  • DIN EN 61851
  • UL 2231

Technické parametre

Parametry

Výstupné reléDo
Distribučná sieť TN/TTano Ano
Distribučná sieť ITbe Ne
Charakteristika reziduálneho prúdu AC, Aano Ano
Charakteristika reziduálneho prúdu AC, A, Bano Ano
Frekvenčný rozsah0 Hz … 2 kHz
Počet meracích kanálov1
Prahové hodnoty lΔn26 mA … 6 mA
Montáž na DIN lištube NE
Montáž pomocou skrutiekna DPS
Rozhranie BMSbe Ne
Modbus RTUbe Ne
Rozhranie NFCbe Ne
Rozsah pracovných teplôt-40 °C … 85 °C
PoznámkaPrahová hodnota lΔn2: DC 6mA
