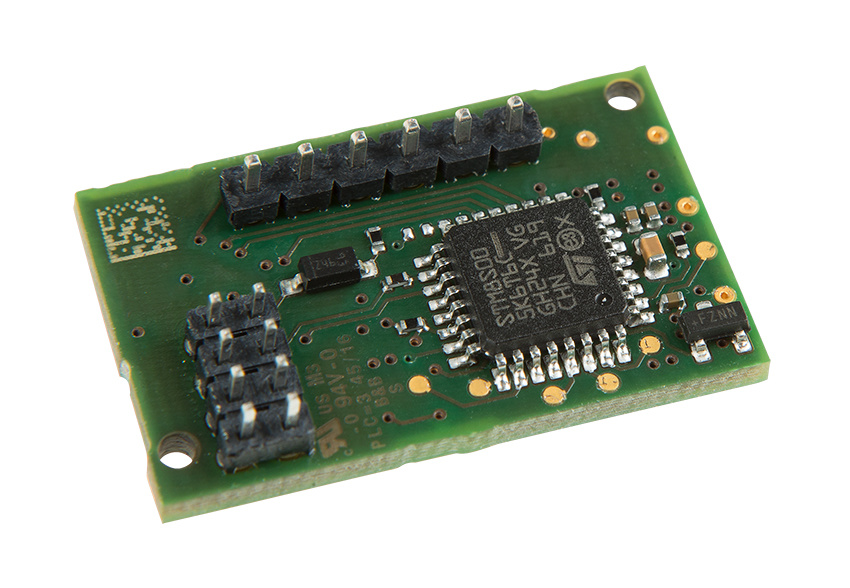

RCMB104 - Monitor reziduálnych prúdov
Monitor AC/DC reziduálnych prúdov v DPS prevedení pre kompaktné nabíjacie stanice elektromobilov.
Monitor AC/DC reziduálnych prúdov pre kompaktné nabíjacie stanice elektromobilov v DPS prevedení s externým meracím prúdovým transformátorom.
Dopyt na produktPorovnať

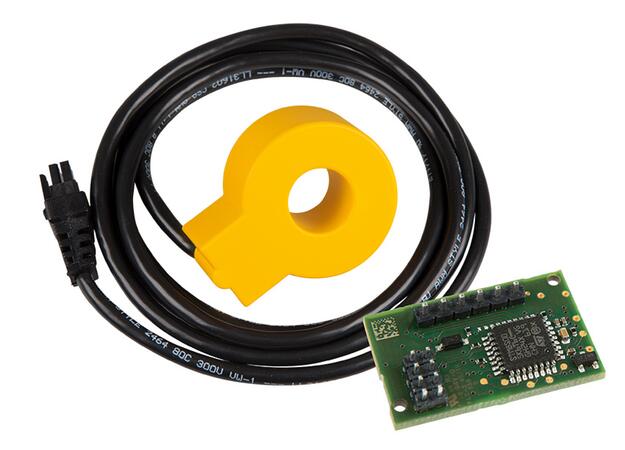

Varianty k produktu RCMB104 - Monitor reziduálnych prúdov (2)

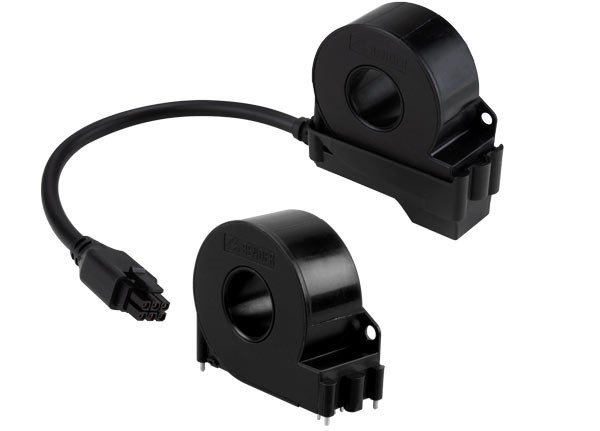

Voliteľné príslušenstvo k RCMB104 - Monitor reziduálnych prúdov
Použití s ICC1324, CC613,CC612, RCMB104, RDC104.

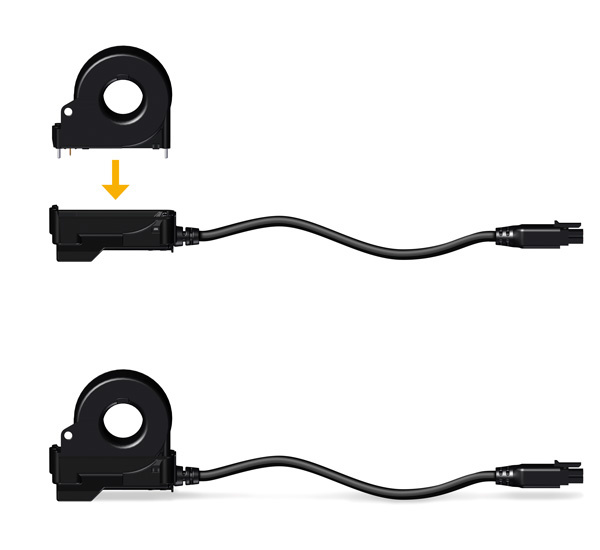

Pro připojení k CC612/613, ICC1324 je nutný kabel.
l = 180 mm
l = 325 mm
l = 600 mm
l = 1.470 mm
Popis produktu

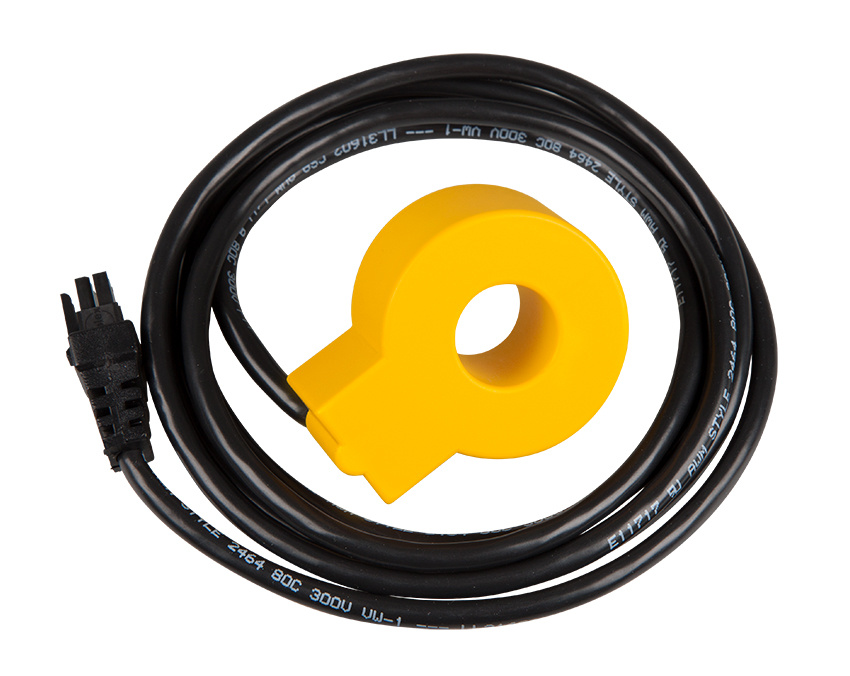

- Monitor AC/DC reziduálnych prúdov s externým meracím transformátorom rady W15BS
- Prevedenie podlľa normy IEC 62752 alebo podľa normy UL 2231 a IEC 61851-22
- Frekvenčný rozsah DC do 2 kHz
- Záťažový prúd do 48 A RMS (jednofázový) alebo 3x 32 A RMS (trojfázový)
- Výstupy pre 6 mA DC a 30 mA RMS (IEC verzia) alebo pre 5 mA RMS a 20 mA RMS (UL verzia)
- Výstup pre signalizáciu poruchy (monitorovanie vlastnej funkcie a test funkcie)
- Rozlíšenie merania 0,2 mA
- Rozsah reziduálneho prúdu 0…300 mA
- Vhodný pre ovládacie jednotky v nabíjacích kábloch IC-CPD
- Odolný voči pôsobeniu vonkajších polí, použiteľný aj v silno elektricky zarušenom prostredí
- Úspora nákladov pri použití v kombinácií s prúdovým chráničom typu A oproti inak vyžadovanému typu B
- Kompaktné rozmery 28 x 18 mm
Rozšírené informácie
Aplikácia
- Kompaktná nabíjacia stanica pre firmy a domácnosti
- Nabíjacie jednotky integrované v nabíjacích kábloch
- Nabíjacia stanica v sieťach bez prúdových chráničov typu B
Funkcia
Podľa noriem vyžaduje nabíjanie elektrovozidiel monitory reziduálnych prúdov za účelom predchádzania nebezpečenstva v situácií, kedy je batéria vozidla (DC) pripojená k domovskému zdroju nabíjania (AC). Monitory AC/DC reziduálnych prúdov sa používajú tam, kde dochádza k prepojeniu AC obvodov s DC obvodmi a tým k vzniku unikajúcich prúdov. Inštalácia nabíjacej DC stanice preto vyžaduje aj detekciu DC prúdov, čo štandardne vyžaduje významne drahší prúdový chránič typu B, oproti v domácnostiach štandardne používanému typu A. S použitím monitora AC/DC reziduálnych prúdov postačuje chránič typu A, čo významne znižuje náklady na inštaláciu.
RCMB104 je možné využiť všade tam, kde nie je možné použiť prístroje s integrovaným meracím transformátorom. K prístroju RCMB104 sa merací transformátor pripojuje pomocou konektora na DPS.
Prístroj monitoruje súčasne DC aj AC prúdy, ktoré prechádzajú fázovými vodičmi a nulovým vodičom. V prípade výskytu prúdov nad danými medzami môže zariadenie prostredníctvom výstupov obvody odpojiť. Výstupy sú tri, zvlášť pre poruchu zariadenia, AC prúd a DC prúd. Pretože sa reziduálne prúdy objavujú iba v prípade porúch a sú väčšinou v rade mA, je veľmi dôležitá meracia presnosť a rýchla odozva.
Normy
RCMB104 odpovedá požiadavkam:
- IEC61851-22
- IEC 60364-7-722
- IEC 62752
- ČSN EN 62752
- IEC 60364-7-722
- ČSN 33 2000-7-722
Rozmery
Technické parametre
Parametry
| Výstupné relé | DO |
|---|---|
| Distribučná sieť TN/TT |  Ano |
| Distribučná sieť IT |  Ne |
| Charakteristika reziduálneho prúdu AC, A | Ano |
| Charakteristika reziduálneho prúdu AC, A, B | Ano |
| Frekvenčný rozsah | 0 Hz … 2 kHz |
| Počet meracích kanálov | 1 |
| Montáž na DIN lištu | NE |
| Montáž pomocou skrutiek | na DPS |
| Rozhranie BMS | Ne |
| Modbus RTU | Ne |
| Rozhranie NFC | Ne |
| Rozsah pracovných teplôt | -30 °C … 80 °C |
| Poznámka | Prahové hodnoty lΔn1: DC 6mA (RCMB104-1), r.m.s. 5mA (RCMB104-2), Prahové hodnoty lΔn2: r.m.s. 30mA (RCMB104-1), r.m.s. 20mA (RCMB104-2) |
| Monitorovaný obvod | |
| Menovité napätie siete Un | 250 V |
|---|---|
| Menovitý prúd In | 48 A jednofázový, 32 A trojfázový |
| Krátkodobý trvalý prúd In po 1 s | 200 A |
| Izolácia podľa IEC 60664-1 | |
| Menovité napätie/Kategória prepätia | 250 V/III |
|---|---|
| Menovité impulzné výdržné napätie/stupeň znečištenia | 4 kV/2 |
| Menovité napätie izolácie | 250 V |
| Test dielektrika podľa IEC 61010-1 | AC 2,2 kV |
| Napájací obvod | |
| Napájacie napätie Vcc | DC 4,75…5,25 V |
|---|---|
| Zvlnenie napätia Vcc | < 100 mV |
| Maximálna absolutná hodnota napätia Vcc | DC 5,5 V |
| Menovitý prúd Icc | < 45 mA |
| Merací rozsah reziduálneho prúdu | |
| Kmitočtový rozsah IΔ | 0…2000 Hz |
|---|---|
| Merací rozsah IΔ | ± 300 mA |
| Rozlíšenie IΔ | 0,2 mA |
| Hodnoty reakcie | |
| Hodnota reakcie RMS prúdu - RCMB104-1 | 30 mA |
|---|---|
| Hodnota reakcie RMS prúdu - RCMB104-2 | 20 mA |
| Reziduálny prúd IΔn1 - RCMB104-1 | DC 6 mA |
| Reziduálny prúd IΔn1 - RCMB104-2 | RMS 5 mA |
| Reziduálny prúd IΔn2 - RCMB104-1 | RMS 30 mA |
| Reziduálny prúd IΔn2 - RCMB104-2 | RMS 20 mA |
| Výstupy DC, RMS, ERROR | |
| Typ | otvorený kolektor (NPN) |
|---|---|
| Spínacie parametre | DC 40 V/50 mA |
| Doba signalizácie v prípade poruchy Error | ≤ 1,5 s |
| Doba signalizácie v prípade poruchy DC/RMS | ≤ 2,5 s |
| Merací výstup (PWM) | |
| Typ | PushPull |
|---|---|
| Vysoká úroveň | 3,1…3,5 V |
| Nízka úroveň | 0…0,5 V |
| PWM kmitočet |
8 kHz |
| Mierka |
RCMB104-1 0…100 % = DC 0…30 mA |
| Maximálna súbežná prúdová kapacita | 10 mA |
| Testovací vstup (TEST) | |
| Prahové hodnoty |
vysoká úroveň (aktivácia stavu): 3,1…5,5 V |
|---|---|
| Pripojenie | |
| Merací prúdový transformátor | |
|---|---|
| Typ pripojenia | DPS konektor 0,65 x 0,65 mm, pocínovaný |
| Rozvrhnutie konektora | jednoradový 6 x 2,54 mm |
| Dĺžka pinov | 2,5 mm |
| Vstupy/Výstupy | |
| Typ pripojenia | DPS konektor 0,5 x 0,5 mm, pocínovaný |
| Rozvrhnutie konektora | dvojradový 2 x 4 piny |
| Rozstup pinov | 2,00 mm |
| Dĺžka pinov | 2,5 mm |
| Doporučený spájkovací proces | selektívne spájkovanie |
| Pripojenie meracieho prúdového transformátora W15BS | |
| Maximálna vzdialenosť RCMB104 a konektora | 100 mm |
|---|---|
| Typ pripojenia | DPS konektor |
| Rozvrhnutie konektora | 6 pinov (2 x 3) |
| Rozstup pinov | 3,0 mm |
| Počet pripojovacích cyklov | 30 |
| Typ konektora (konektor nie je súčasťou dodávky) | Molex MicroFit 3.0 Header, kód 43045-0607 |
| Mechanické vlastnosti, klimatické podmienky, EMC | |
| Test elektrostatického výboja - model ľudského tela JESD22-A114 | ± 2 kV (vzduch aj dotyk) |
|---|---|
| Pracovná teplota okolia | -30…80°C |
| Teplota okolia pri skladovaní | -40…85°C |
| Klimatická trieda: | |
| Statické použitie (IEC 60721-3-3) | 3K5 (bez orosenia a inoväti) |
| Preprava (IEC 60721-3-2) | 2K2 |
| Dlhodobé skladovanie (IEC 60721-3-1) | 1K2 |
| Klasifikácia mechanickej odolnosti: | |
| Statické použitie (IEC 60721-3-3) | 3M4 |
| Preprava (IEC 60721-3-2) | 2M2 |
| Skladovanie (IEC 60721-3-1) | 1M3 |
| Stupeň krytia RCMB104-x/merací transformátor bez konektora | IP 00/IP 55 |
