RDC104-4 - Monitor reziduálních proudů

Monitor reziduálních proudů citlivý na stejnosměrnou složku v DPS provedení

Monitor reziduálních proudů citlivý na stejnosměrnou složku pro nabíjecí stanice elektromobilů dle nové normy IEC 62955, mód 3. Provedení ve formě desky plošného spoje a s externím měřicím proudovým transformátorem.

Cena 18 EUR
21,60 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu RDC104-4 - Monitor reziduálních proudů (1)

RCMB104 - Modul
Monitor unikajúceho prúdu

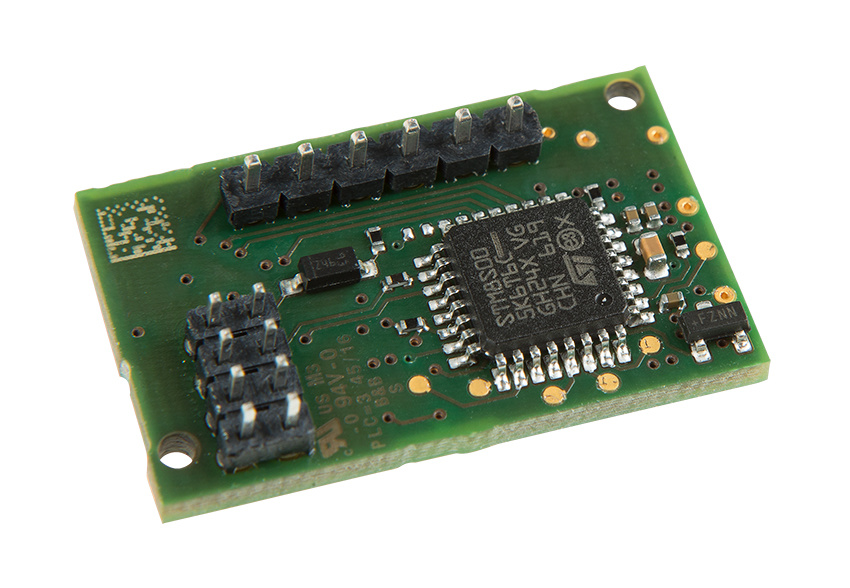

RDC104-4
Verze IEC 62955, mód 3 (pouze DC)
Un = 250 V, In = 48 A
Hodnota reakce Idn = 6 mA DC
Měřicí rozsah Idn = +/- 300 mA DC
2 proudové výstupy (otevřený kolektor), PWM výstup
OBJ: B94042483
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
18 EUR/ks
21,60 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k RDC104-4 - Monitor reziduálních proudů

Meracie transformátory W15BS
Transformátor prúdu
W15BS
Délka kabelu 1,5 m
OBJ: B98080065
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Meracie transformátory W15BS
Transformátor prúdu
W15BS-02
Délka kabelu 18 cm
OBJ: B98080067
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Meracie transformátory W15BS
Transformátor prúdu
W15BS-03
Délka kabelu 32 cm
OBJ: B98080068
Záruka: 60 m.
Skladom v GHV
skladom >10 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
Meracie transformátory CTBC17
Transformátor prúdu
CTBC17P-03
Měřicí transformátor, průměr 17 mm.
Použití s ICC1324, CC613,CC612, RCMB104, RDC104.
Pro připojení k CC612/613, ICC1324 je nutný kabel.
OBJ: B98080070
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Meracie transformátory CTBC17 - pripojovací kábel
Pripojovací vodič pre CTBC17 ku CC613
CTBC17-CABLE 180mm
Propojovací kabel k CTBC17P
l = 180 mm
OBJ: B98080540
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Meracie transformátory CTBC17 - pripojovací kábel
Pripojovací vodič pre CTBC17 ku CC613
CTBC17-CABLE 325mm
Propojovací kabel k CTBC17P
l = 325 mm
OBJ: B98080541
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Meracie transformátory CTBC17 - pripojovací kábel
Pripojovací vodič pre CTBC17 ku CC613
CTBC17-CABLE 600mm
Propojovací kabel k CTBC17P
l = 600 mm
OBJ: B98080543
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Meracie transformátory CTBC17 - pripojovací kábel
Pripojovací vodič pre CTBC17 ku CC613
CTBC17-CABLE 1470mm
Propojovací kabel k CTBC17P
l = 1.470 mm
OBJ: B98080542
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

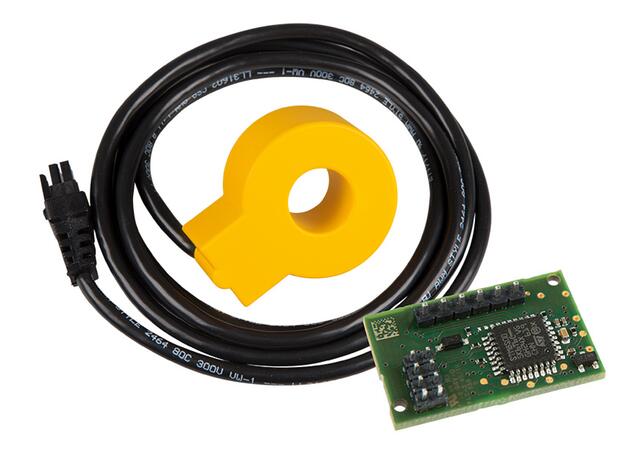

Monitor reziduálních proudů RDC104-4 v kombinaci s měřicím proudovým transformátorem W15BS a proudovým chráničem typu A je určen k detekci stejnosměrné složky proudu ve střídavých nabíjecích systémech elektrických vozidel.

  • Tři výstupy (DC1, DC2, chyba přístroje)
  • Měřicí rozsah DC ±300 mA
  • Citlivost měření reziduálního proudu 0,2 mA
  • Zátěžový proud do 48 A r.m.s. (jednofázová síť) nebo 3 x 32 A r.m.s. (třífázová síť)
  • Výstup pro signalizaci chyby přístroje (na základě trvalého vnitřního monitoringu funkcí přístroje)
  • Vysoká odolnost vůči rušení
  • Široký rozsah použití v různých prostředích (např. v místech se silným elektromagnetickým polem)
  • V aplikacích navržených v souladu s normou DIN EN 61851 nebo IEC 62955  může přístroj sloužit jako RDC-M modul (residual direct current monitoring module). Díky této funkci lze v nabíjecí stanici použít méně nákladný proudový chránič typu A místo jinak nezbytného chrániče typu B.

Rozšírené informácie

Aplikace

  • Kompaktní nabíjecí stanice pro firmy i domácnosti
  • Nabíjecí jednotky integrované v nabíjecích kabelech
  • Nabíjecí stanice v sítích bez proudových chráničů typu B

Funkce

Nabíjení elektrovozidel vyžaduje podle norem monitorování reziduálních proudů za účelem předcházení nebezpečí v situaci, kdy je baterie vozidla (DC) připojena k domovnímu zdroji nabíjení (AC). Monitory AC/DC reziduálních proudů se používají tam, kde dochází k propojení AC obvodů s DC obvody a tím ke vzniku unikajících proudů. Obvody nabíjecí stanice vyžadují detekci DC proudů, což vyžaduje instalaci dražšího proudového chrániče typu B oproti typu A standardně používanému v domácnostech. Avšak s použitím monitoru AC/DC reziduálních proudů postačuje chránič typu A, což významně snižuje náklady na instalaci.

RDC104-4 najde uplatnění všude tam, kde není možné použít kompaktní přístroj s integrovaným měřicím transformátorem. Měřicí transformátor se k monitoru RDC104-4 připojuje pomocí konektoru na DPS.

Přístroj je určen k monitorování DC proudů, které procházejí fázovými vodiči a nulovým vodičem. V případě výskytu proudů nad danými mezemi může zařízení prostřednictvím výstupů nabíjecí obvody odpojit. Přístroj má samostatné výstupy pro poruchu zařízení a pro překročení hodnoty reakce DC proudu. Protože se reziduální proudy objevují pouze v případě poruch a jsou většinou v řádu mA, je velmi důležitá měřicí přesnost a rychlá odezva.

Normy

RDC104-4 odpovídá požadavkům:

  • IEC 62955, mód 3
  • IEC 60364-7-722
  • DIN EN 61851-1

Rozměry

Rozměry RDC104-4

Technické parametre

Parametry

Výstupné reléDO
Distribučná sieť TN/TTano Ano
Distribučná sieť ITbe Ne
Charakteristika reziduálneho prúdu AC, Aano Ano
Charakteristika reziduálneho prúdu AC, A, Bano Ano
Frekvenčný rozsah0 Hz … 2 kHz
Počet meracích kanálov1
Montáž pomocou skrutiekna DPS
Rozhranie BMSbe Ne
Modbus RTUbe Ne
Rozhranie NFCbe Ne
Rozsah pracovných teplôt-30 °C … 80 °C
PoznámkaPrahové hodnoty lΔn2: DC 6mA


Monitorovaný obvod
Jmenovité napětí sítě Un 250 V
Jmenovitý proud In 48 A jednofázová síť
32 A třífázová síť
Krátkodobý trvalý proud In po dobu 1 s 200 A
Izolace podle IEC 60664-1
Jmenovité napětí/Kategorie přepětí 250 V/III
Jmenovité impulzní výdržné napětí/stupeň znečištění  4 kV/2
Jmenovité napětí izolace  250 V
Napájecí obvod
Napájecí napětí Vcc DC 4,75…5,25 V
Zvlnění napětí Vcc < 100 mV
Maximální dovolená hodnota napětí Vcc DC 5,5 V
Jmenovitý proud Icc < 45 mA
Měřicí rozsah reziduálního proudu
Měřicí rozsah IΔn DC ± 300 mA
Rozlišení IΔn DC 0,2 mA
Hodnoty reakce
Jmenovitý DC reziduální proud IΔdc 6 mA
Hodnoty reakce IΔn1, IΔn1 DC 6 mA
Tolerance IΔn1 0,5...1 x IΔn1
Hodnota restartovací sekvence IΔn1, IΔn2 < 3 mA
Doba reakce tae
DC 6 mA < 480 ms
DC 12 mA < 240 ms
DC 30 mA < 120 ms
DC 60 mA < 70 ms
DC 200 mA < 30 ms
DC 300 mA < 30 ms
Výstupy DC1, DC2, ERROR
Typ  otevřený kolektor (NPN)
Spínací parametry  DC 40 V/20 mA
Doba signalizace v případě poruchy (Error) ≤ 1,5 s
Doba signalizace v případě poruchy DC1/DC2 ≤ 2,5 s
Měřicí výstup (PWM)
Typ   PushPull
Vysoká úroveň  3,1…3,5 V
Nízká úroveň  0…0,5 V
PWM kmitočet

8 kHz

Měřítko

0…100 % = DC 0…30 mA

Maximální souběžná proudová kapacita  10 mA
Testovací vstup (TEST)
Prahové hodnoty

vysoká úroveň (aktivní stav): 3,1…5,5 V
nízká úroveň (neaktivní stav): 0,0…0,6 V

Připojení
Měřicí proudový transformátor
Typ připojení  DPS konektor 0,65 x 0,65 mm, pocínovaný
Rozvržení konektoru  jednořadý 6 x 2,54 mm
Délka pinů  2,5 mm
Vstupy/Výstupy
Typ připojení  DPS konektor 0,5 x 0,5 mm, pocínovaný
Rozvržení konektoru  dvouřadý 2 x 4 piny
Rozteč pinů  2,00 mm
Délka pinů  2,5 mm
Doporučený pájecí proces  selektivní pájení
Připojení měřicího proudového transformátoru W15BS
Maximální vzdálenost RCMB104 a konektoru  100 mm
Typ připojení  DPS konektor
Rozvržení konektoru  6 pinů (2 x 3)
Rozteč pinů  3,0 mm
Počet připojovacích cyklů  30
Typ konektoru (konektor není součástí dodávky)  Molex MicroFit 3.0 Header, kód 43045-0607
Mechanické vlastnosti, klimatické podmínky, EMC
Test elektrostatického výboje -
- model lidského těla JESD22-A114
± 2 kV (vzduch i dotyk)
Pracovní teplota okolí  -30…80°C
Teplota okolí při skladování  -40…85°C
Klimatická třída:
Statické použití (IEC 60721-3-3) 3K5 (bez orosení a jinovatky)
Přeprava (IEC 60721-3-2) 2K11
Dlouhodobé skladování (IEC 60721-3-1) 1K21
Klasifikace mechanické odolnosti:
Statické použití (IEC 60721-3-3) 3M4
Přeprava (IEC 60721-3-2) 2M4
Skladování (IEC 60721-3-1) 1M12
Stupeň krytí RDC104-4/měřicí transformátor
bez konektoru
IP 00/IP 55
