Pripojovacia technika

Pripojovacie moduly pre všetky dosky systému Crossboard s možnosťou prúdového zaťaženia až 160A.

Dostupnosť: Na požiadanie
Zvoľte variantu (5)
ChatDopyt na produkt
PorovnáníPorovnať
Radek Odložilík
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.

Varianty k produktu Pripojovacia technika (5)

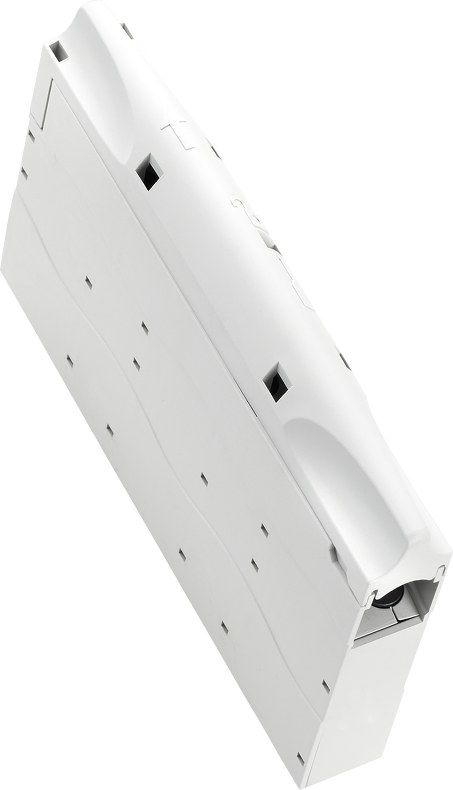

CRITO®CrossBoard
CrossBoard
Připojovací panel CRITO, max. 80A, 3-pól
Připojovací modul s připoj. technologií SnapLock, ochrannou krytkou a rozhraním CrossLink; certifikace: IEC 61 439 a dle UL 508A; konstrukční šířka: 22,5mm; propojovací vodiče: 1,5-16mm2; proudová zatížitelnost: max.80A (IEC);
Jmenovitý proud: 63A (IEC)/48A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
OBJ: 01592.000
EAN: 4021267015923
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

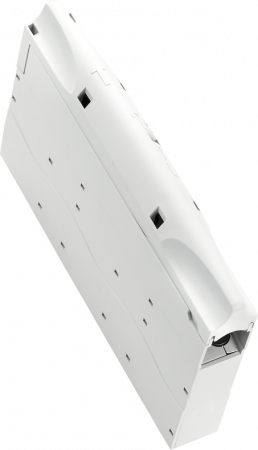

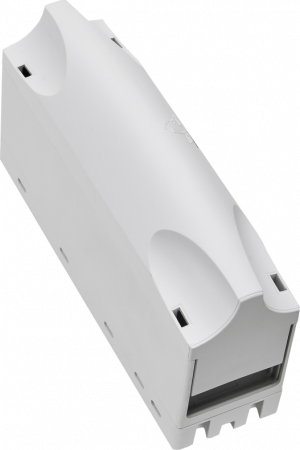

Připojovací panel CRITO, max.125A, 3-pól CrossBoard
CrossBoard
Připojovací panel CRITO, max.125A, 3-pól
Připojovací modul s připoj. technologií SnapLock, ochrannou krytkou a rozhraním CrossLink; certifikace: IEC 61 439 a dle UL 508A; konstrukční šířka: 45mm; propojovací vodiče: 6-50mm2; proudová zatížitelnost: max.125A (IEC);
Jmenovitý proud: 125A (IEC)/100A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
OBJ: 01593.000
EAN: 4021267015930
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

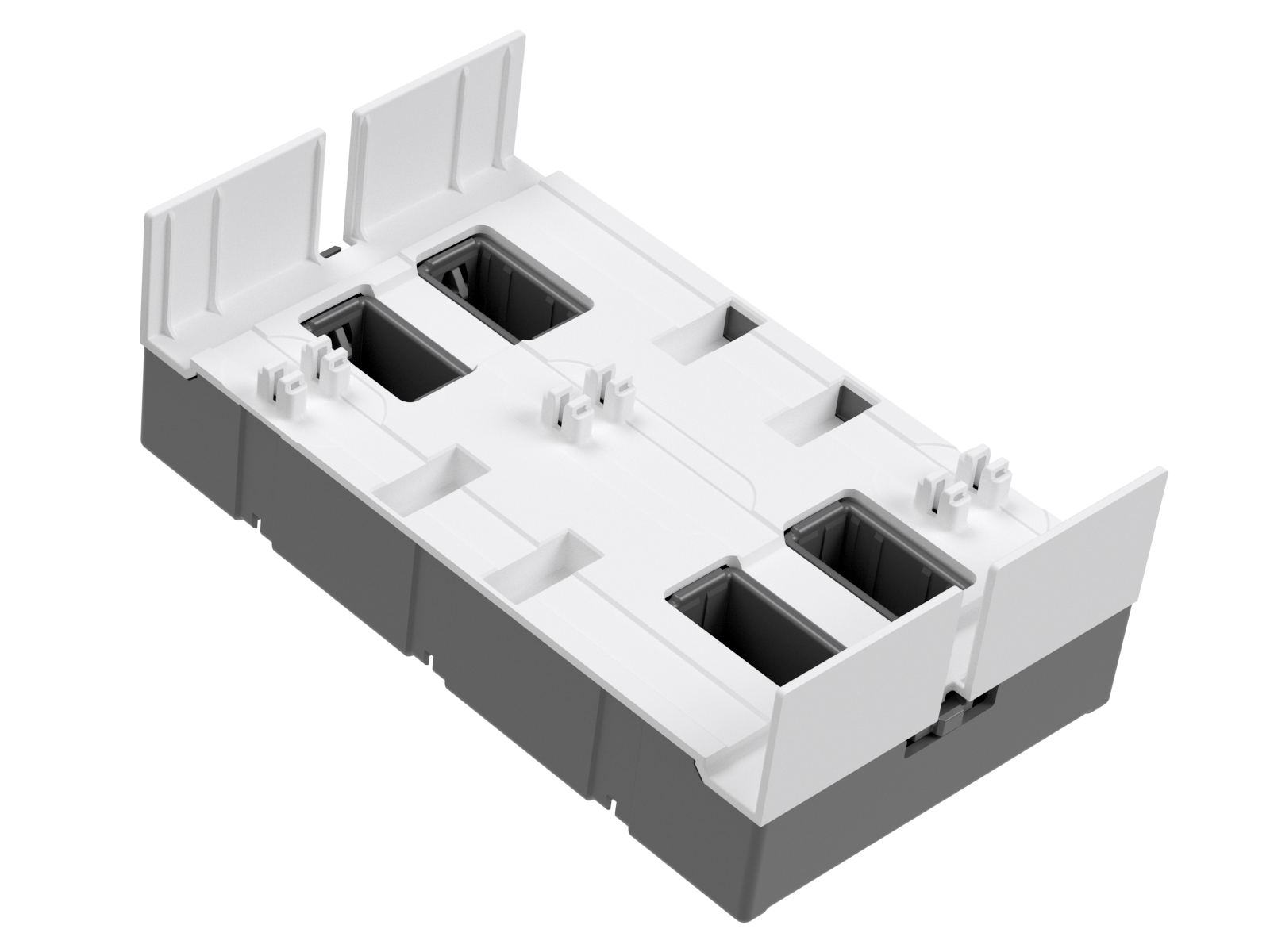

Podpůrný modul Crossboard Príslušenstvo
Príslušenstvo
Podpůrný modul Crossboard
Pro desky Crossboard od 550 do 1100 mm;
OBJ: 01605.000
EAN: 4021267016050
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

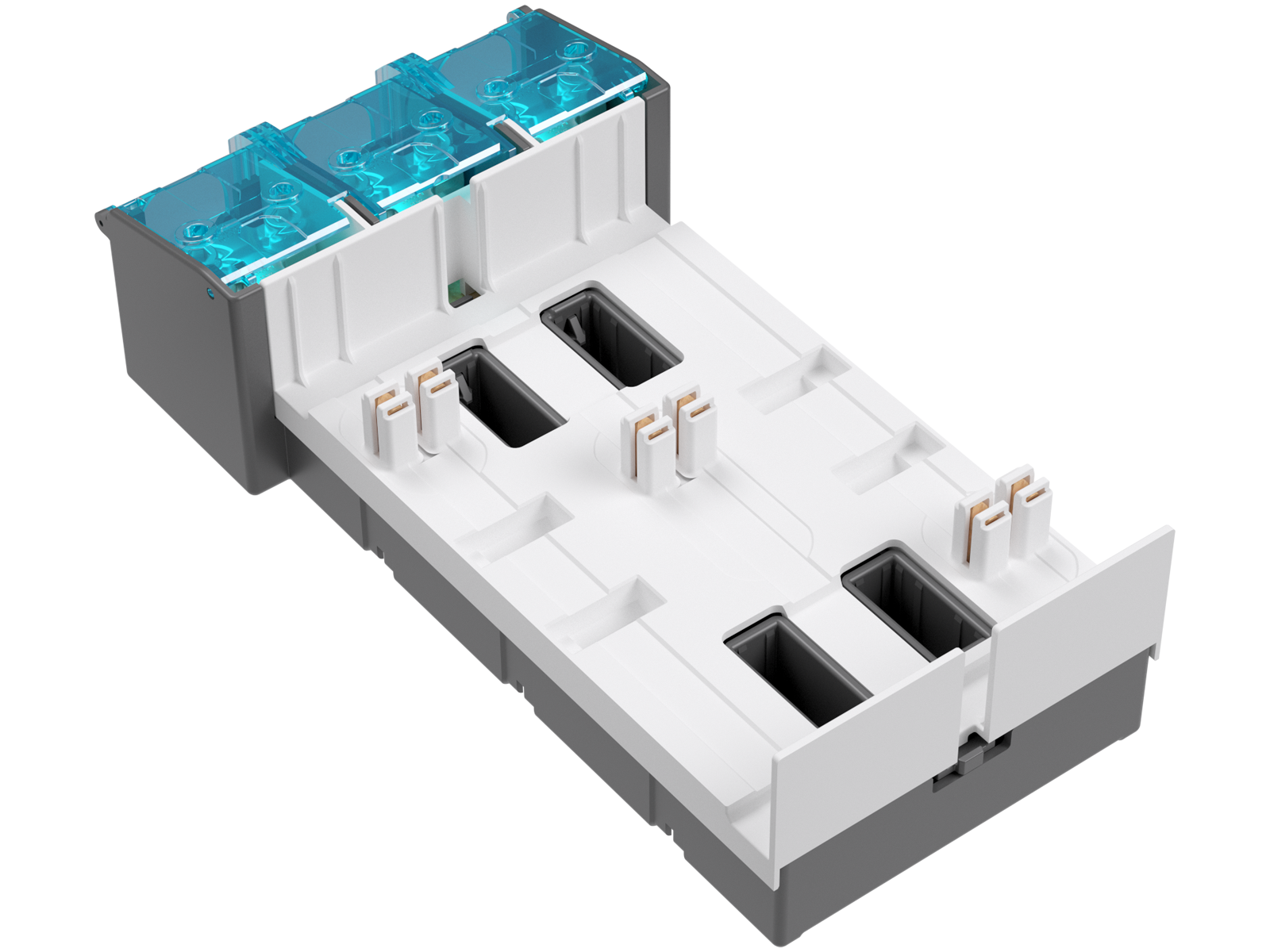

Připojovací modul Crossboard Pripojovací panel
Pripojovací panel
Připojovací modul Crossboard
Pro desky CrossBoard od 550 do 1100 mm;
Max. průřez vodiče: 150 mm2;
Připojení shora nebo zdola;
OBJ: 01595.000
EAN: 4021267015954
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

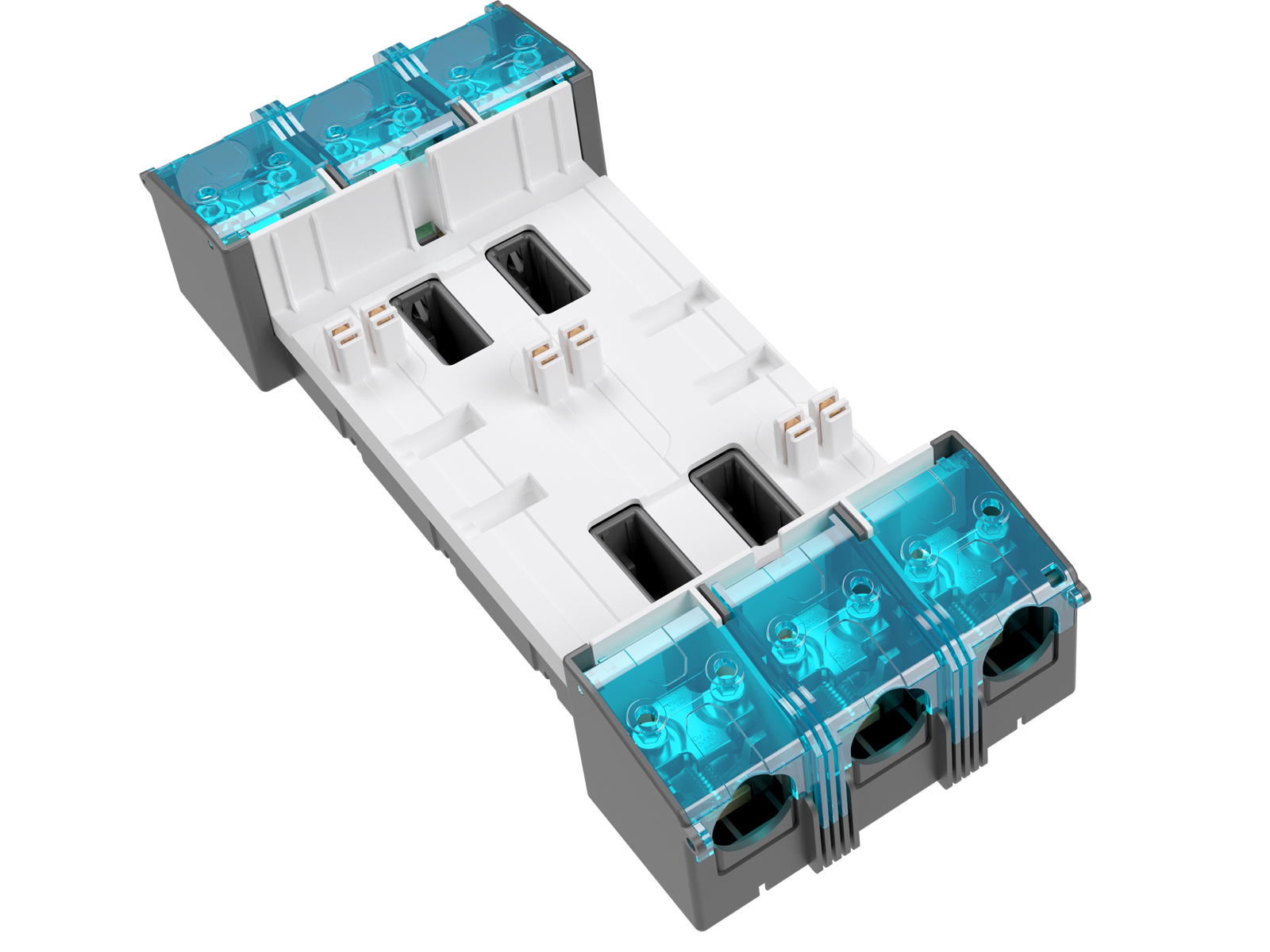

Připojovací modul Crossboard, průběžný Pripojovací panel
Pripojovací panel
Připojovací modul Crossboard, průběžný
Pro desky Crossboard od 550 do 1100 mm;
Max. průřez vodiče: 150 mm2;
Připojení shora i zdola;
OBJ: 01594.000
EAN: 4021267015947
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • Menovitý prúd:  80A, 125A
  • Prepojovacie vodiče: 1,5 - 16 mm2
  • Konštrukčná šírka: 22,5 mm
  • Technológia Snap-Lock pre montáž vodičov bez použitia náradia
  • Vrátane krytu
  • Certifikácia UL

Rozšírené informácie



Objednávkové číslo Popis Menovitý prúd [A] Pre vodiče [mm2] Šírka [mm]
01592.000 CRITO®CrossBoard
max. 80 1,5 - 16

22,5

01593.000
CRITO®CrossBoard, s rámovou svorkou
max. 125 6 - 50

45

Videa

CrossBoard® - Nový základný systém
(YouTube, 01.04.2019)

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Pokyny
Pokyny
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Zobrazit ikonaDownload ikona
Brožúra
Brožúra
Zobrazit ikonaDownload ikona

Súvisiace produkty

Poistkový odpínač NH poistiek QUADRON - 33800
Varianty: 2
Poistkové odpínače

Poistkové odpínače Capus (poistky 10x38mm) a Quadron (poistky NH 000) pre montáž na všetky dosky systému Crossboard.

Porovnání
Na požiadanieDetail produktu
CrossBoard®225
Varianty: 11
Základní systém CrossBoard

Systém CrossBoard je modulárne systémové riešenie, vďaka ktorému je možné ľahko a rýchlo realizovať rozvody elektrickej energie do 125 A (225 mm a 405 mm) nebo do 250 A (od 300 mm do 1100 mm), a to predovšetkým v oblasti strojárstva a priemyselných zariadení.

Porovnání
Na požiadanieDetail produktu
