Svorky pre ploché vodiče

Špeciálne svorky s jednoduchým a rýchlym spôsobom montáže. Určené pre vodiče s kruhovým (95 - 300 mm2) aj plochým prierezom (do 100x10 mm).

Dostupnosť: Skladom v GHV
Zvoľte variantu (13)
ChatDopyt na produkt
PorovnáníPorovnať
Radek Odložilík
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.

Varianty k produktu Svorky pre ploché vodiče (13)

Filtrace
Na sklade

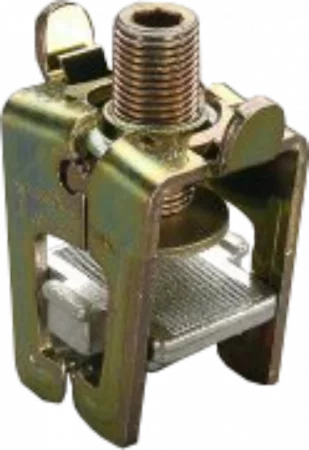

Svorka CRITO, 20x3-32x10mm
Svorka CRITO, 20x3-32x10mm
Pro lamelové připojnice 3x20x1-32x24x1mm (pro 60mm, 100mm, 185mm systém a CNJ); jmenovitý proud, napětí: 550A, 690V (UL 420A, 600V); rozměry: 41 x 51 x 86 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01759.000
EAN: 4021267017590
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

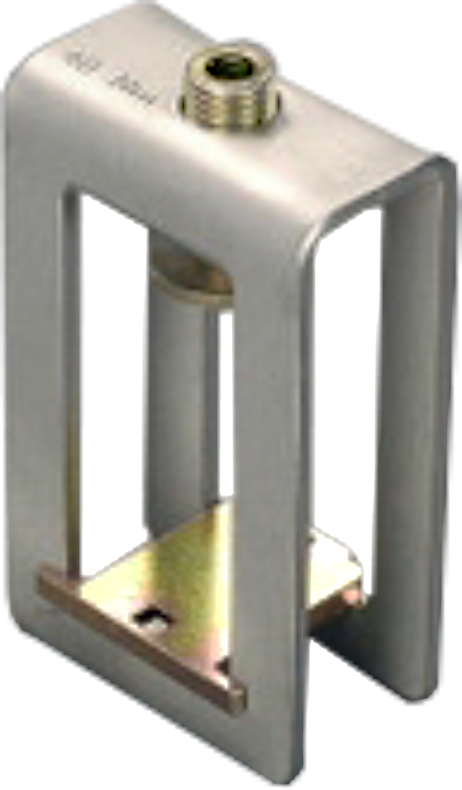

Svorka profilová (H), 51x 5-28mm 60Classic, 185Power, CNJ
60Classic, 185Power, CNJ
Svorka profilová (H), 51x 5-28mm
Svorková plocha: 51 x 5 - 28 mm; pro H profil;
OBJ: 01906.000
EAN: 4021267019068
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

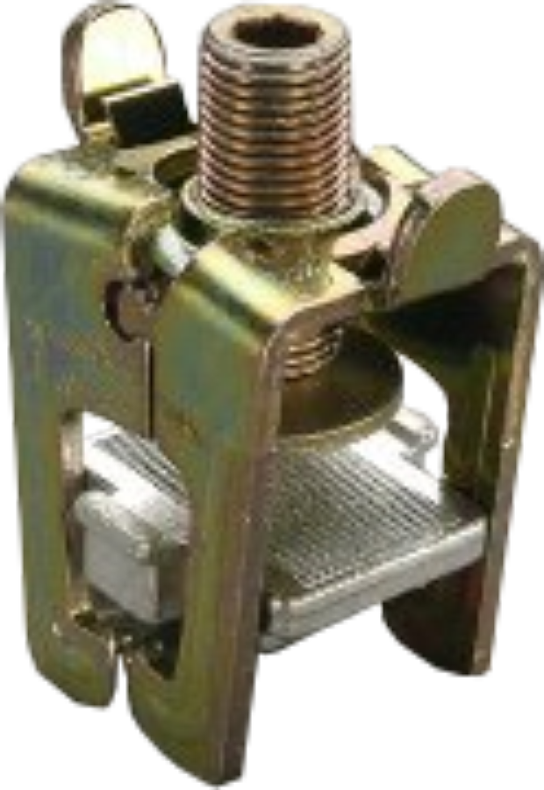

Svorka CRITO, 20x3-32x15mm
Svorka CRITO, 20x3-32x15mm
Pro lamelové připojnice 3x20x1-10x24x1mm (pro 60mm, 100mm, 185mm systém a CNJ); jmenovitý proud, napětí: 500A, 690V (UL 420A, 600V); rozměry: 38 x 51 x 70 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01319.000
EAN: 4021267013196
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

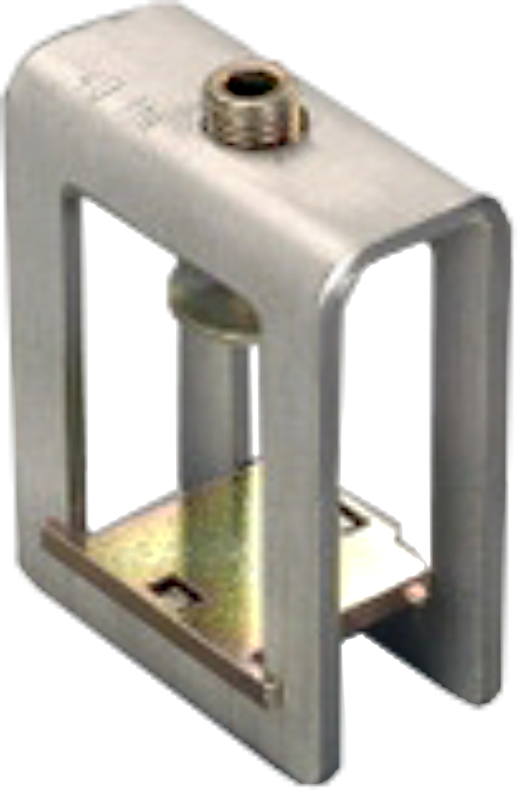

Svorka profilová (H), 64x 5-28mm 60Classic, 185Power, CNJ
60Classic, 185Power, CNJ
Svorka profilová (H), 64x 5-28mm
Svorková plocha: 64 x 5 - 28 mm; pro H profil;
OBJ: 01907.000
EAN: 4021267019075
Záruka: 24 m.
Skladom v GHV
skladom 7 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

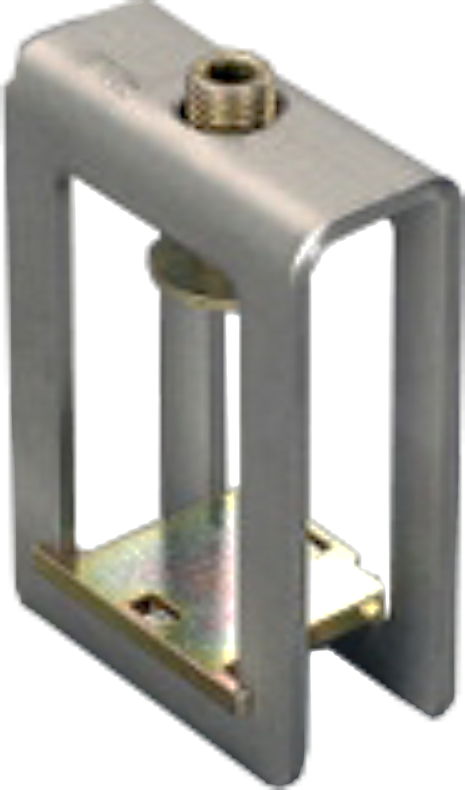

Svorka profilová (H), 41x 20-42mm 60Classic, 185Power, CNJ
60Classic, 185Power, CNJ
Svorka profilová (H), 41x 20-42mm
Svorková plocha: 41 x 20 - 42 mm; pro H profil;
OBJ: 01185.000
EAN: 4021267011857
Záruka: 24 m.
Skladom v GHV
skladom 8 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

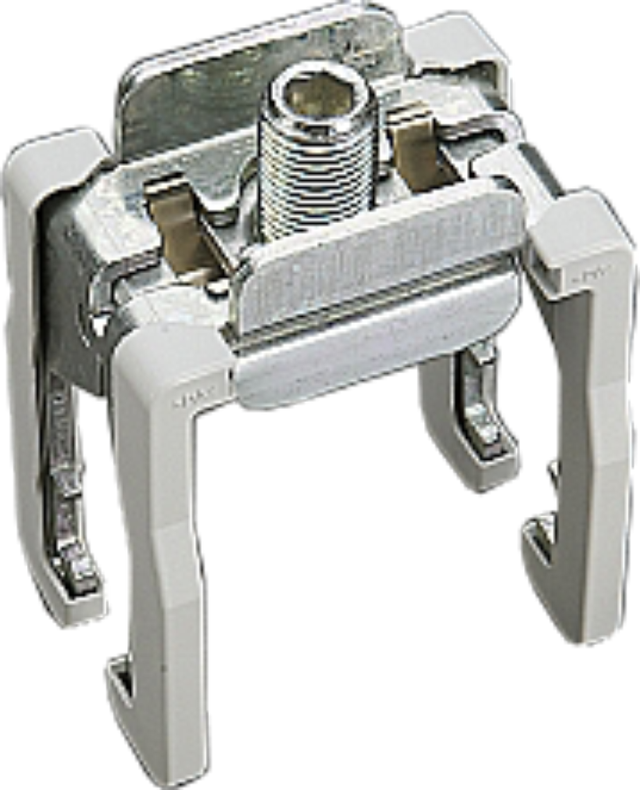

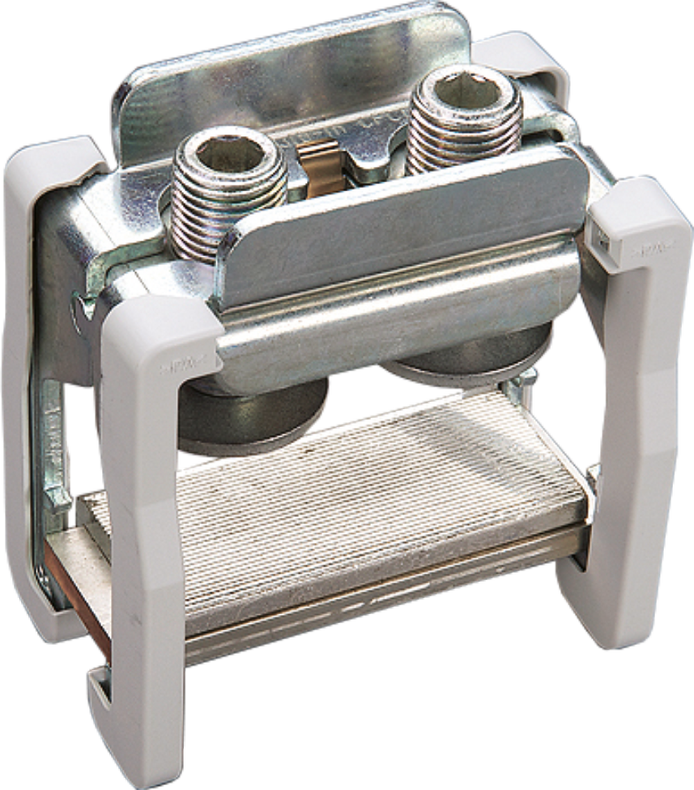

CRITO  55x10-28mm Připojovací svorka 60Classic, 100Energy, 185Power
Připojovací svorka 60Classic, 100Energy, 185Power
CRITO 55x10-28mm
Pro ploché a lamelové přípojnice; připoj. prostor: 55x10-28mm;
jmenovitý proud (IEC/UL): 1600A (2000A v případě CNJ), 1200A;
jmenovité napětí (IEC/UL): 690V, 600V;
Pro přípojnice: 30 x 10 mm a profilové;
OBJ: 01069.000
EAN: 4021267010690
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Svorka profilová (H),101x 20-42mm 60Classic, 185Power, CNJ
60Classic, 185Power, CNJ
Svorka profilová (H),101x 20-42mm
Svorková plocha: 101 x 20 - 42 mm; pro H profil;
OBJ: 01935.000
EAN: 4021267019358
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

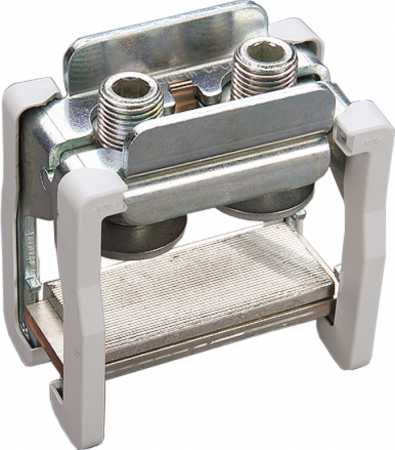

CRITO  68x10-28mm Připojovací svorka 60Classic, 100Energy, 185Power
Připojovací svorka 60Classic, 100Energy, 185Power
CRITO 68x10-28mm
Pro ploché a lamelové přípojnice; připoj. prostor: 68x10-28mm; jmenovitý proud (IEC/UL): 1600A (2000A v případě CNJ), 1400A; jmenovité napětí (IEC/UL): 690V, 600V;
Pro přípojnice: 30 x 10 mm a profilové;
OBJ: 01070.000
EAN: 4021267010706
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Svorka profilová (H), 51x 20-42mm 60Classic, 185Power, CNJ
60Classic, 185Power, CNJ
Svorka profilová (H), 51x 20-42mm
Svorková plocha: 51 x 20 - 42 mm; pro H profil;
OBJ: 01936.000
EAN: 4021267019365
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
01911
60Classic, 185Power, CNJ
Svorka profilová (H), 64x 20-42mm
Svorková plocha: 64 x 20 - 42 mm; pro H profil;
OBJ: 01911.000
EAN: 4021267019112
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
01934
60Classic, 185Power, CNJ
Svorka profilová (H), 81x 20-42mm
Svorková plocha: 81 x 20 - 42 mm; pro H profil;
OBJ: 01934.000
EAN: 4021267019341
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
01008
60Classic, 185Power, CNJ

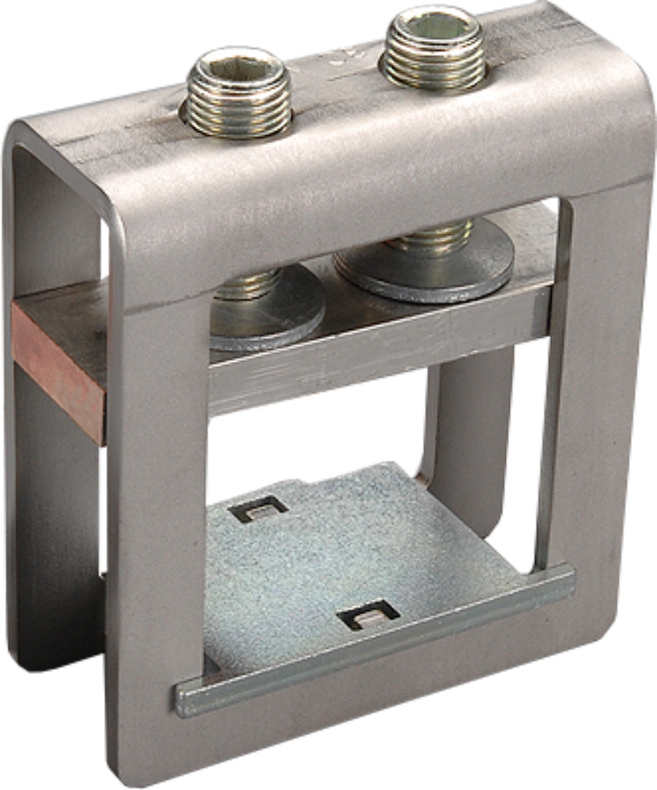

Svorka profilová (HH), 64x23-45mm
Svorková plocha: 64 x 23 - 45 mm; pro HH profil;
OBJ: 01008.000
EAN: 4021267010089
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
01186
60Classic, 185Power, CNJ
Svorka profilová (HH),101x 23-45mm
Svorková plocha: 101 x 23 - 45 mm; pro HH profil;
OBJ: 01186.000
EAN: 4021267011864
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

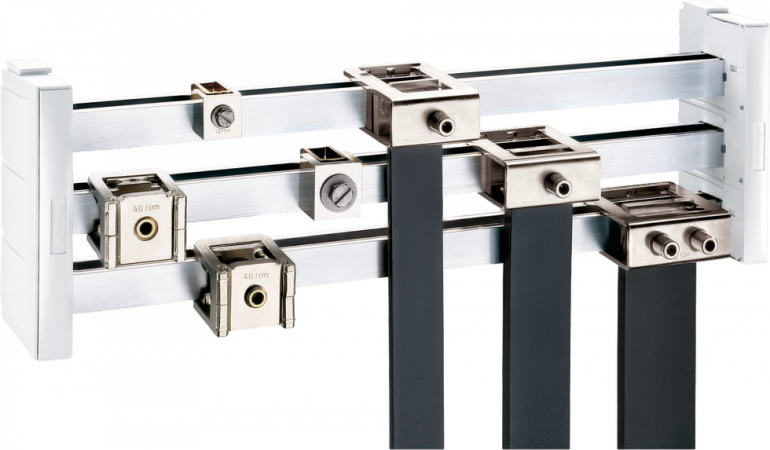

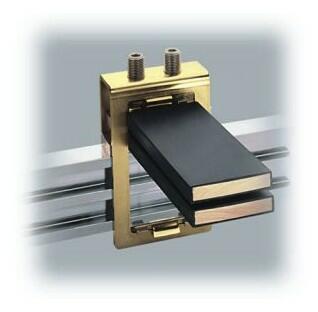

Svorky pre ploché vodiče

  • Násuvné svorky s prierezom pripojeného vodiča do 100x10 mm
  • Profilové svorky s prierezom pripojeného vodiča do 100x10 mm
  • Montáž týchto svoriek je veľmi jednoduchá a je možné pripojiť na prípojnicu aj prechádzajúci vodič bez prerušenia


Rozšírené informácie




Násuvné svorky

Objednacie číslo Prúdová zaťažiteľnosť [A] Pre prípojnicu Rozmer pripojovacieho otvoru svorky [mm]
01319.000 750 H, HH, TCC-profil   24 x 25
01759.000 800 H, HH, TCC-profil   32 x 25
01069.000 1600/2000* H, HH, TCC-profil   55 x 28
01070.000 1600/2000* H, HH, TCC-profil   68 x 28
01071.000 1600/2800* H, HH, TCC-profil 105 x 28
*V prípade umiestnenia svorky do stredu prípojnicového systému, aby na každej strane bol prúdový odber max. 1000A napájania zo stredu


Profilové svorky

Objednacie číslo Prúdová zaťažiteľnosť [A] Pre prípojnicu Rozmer pripojovacieho otvoru svorky [mm]
01185.000 1600 H-profil   41 x 42
01906.000 1600 H-profil   51 x 28
01907.000 1600 H-profil   64 x 28
01936.000 1600/2000* H-profil   51 x 42
01911.000 1600/2000* H-profil   64 x 42
01934.000 1600/2500* H-profil   81 x 42
01935.000 1600/2800* H-profil 101 x 42
01513.000 1600/2000* HH-profil   41 x 45
01008.000 1600/2000* HH-profil   64 x 45
01186.000 1600/2800* HH-profil 101 x 45
